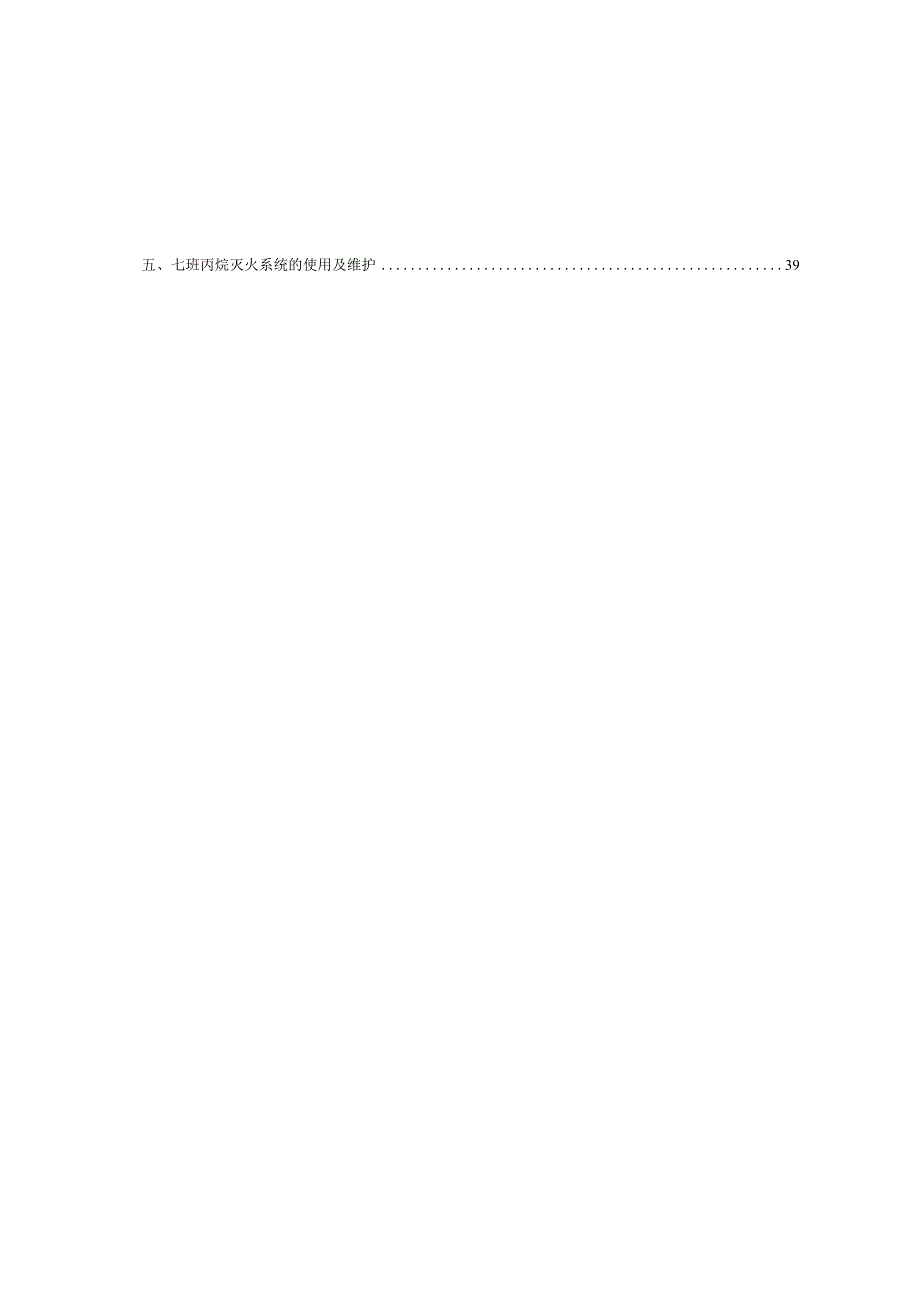

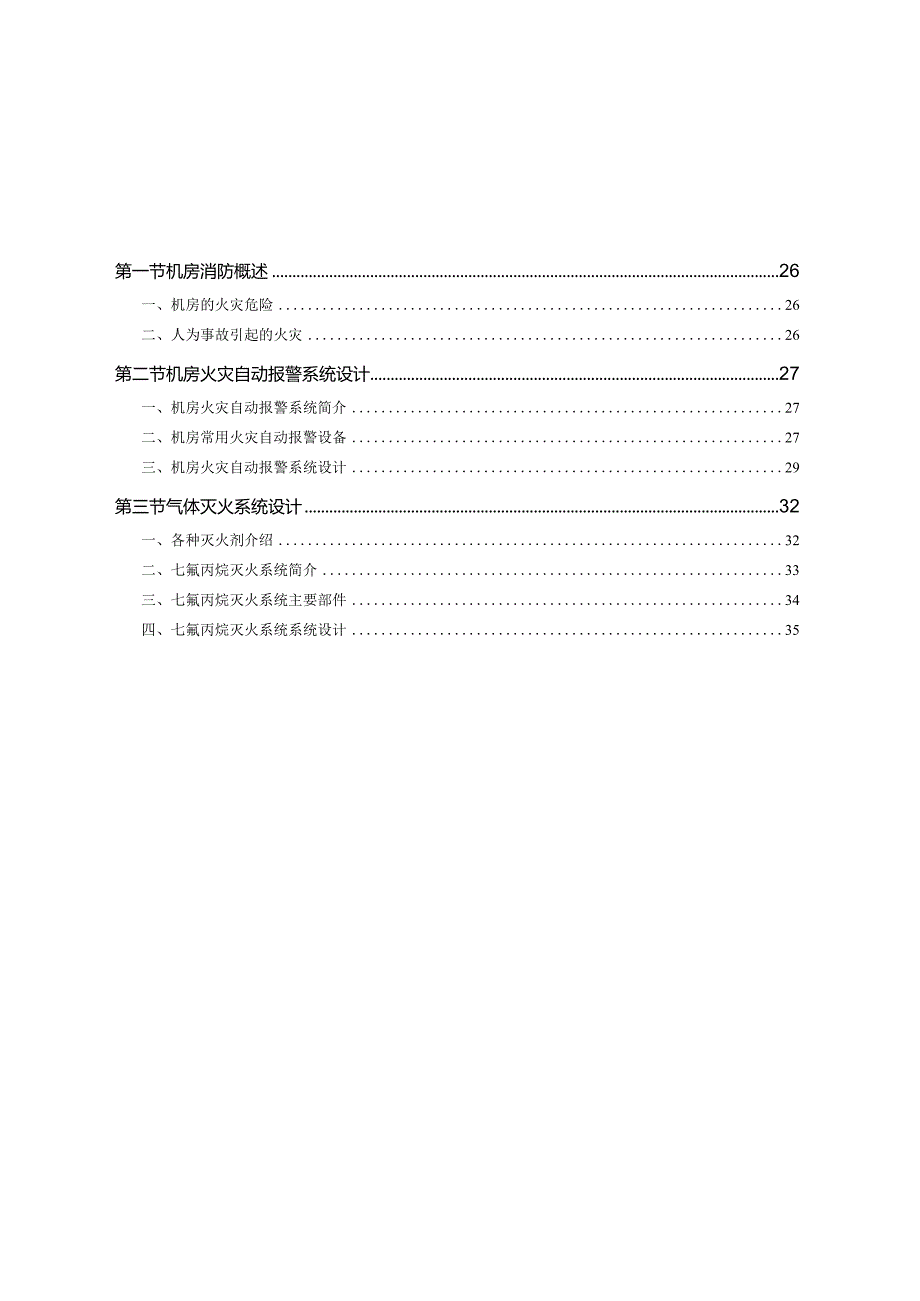

1、机房消防设施规划设计第一节机房消防概述26一、机房的火灾危险26二、人为事故引起的火灾26第二节机房火灾自动报警系统设计27一、机房火灾自动报警系统简介27二、机房常用火灾自动报警设备27三、机房火灾自动报警系统设计29第三节气体灭火系统设计32一、各种灭火剂介绍32二、七氟丙烷灭火系统简介33三、七氟丙烷灭火系统主要部件34四、七氟丙烷灭火系统系统设计35五、七班丙烷灭火系统的使用及维护39第一节机房消防概述一、机房的火灾危险(一)来自机房外部机房外部的其他建筑物起火后蔓延至机房。由于机房建筑与其他建筑之间的距离较近，或与其他用途房间同在一幢建筑中，在其他建筑或其他用途房间起火时，火势通过机
2、房外部的围护结构、门窗及通风管道蔓延至机房引起机房内火灾。(二)来自机房内部机房内的供配电系统起火、机房内的用电设备起火、人为事故引起的火灾。(1) 机房内的供配电系统起火。由于机房内的用电设备多，机房内供电线路布线集中复杂，且机房内设备一般为连续运转，导致机房内的供电线路发热量较大甚至出现提前老化的现象，易发生供电线路的起火现象。(2) 机房内的用电设备起火。当设备长时间连续工作时，元器件因质量、故障、老化或接触电阻过大而发热着火。引燃周围可燃物，扩大成灾。二、人为事故引起的火灾由于机房内部的工作人员缺乏防火知识，违反有关安全防火规定进行操作引起起火，若此时不能及时采取正确、有效的灭火措施，
3、将会使火势蔓延而造成重大损失。此类故障也包括外部人员利用保安措施上的疏漏进入机房故意纵火的破坏的情况。机房的防火措施(1) 为预防来自机房外部的火灾危险，理想的情况下机房最好与其他建筑分开建设，并在建筑之间留有一定宽度的防火通道。但多数机房是与其他用途房间使用幢建筑，根据建筑设计防火规范及机房设计规范规定，当电子计算机机房与其他建筑物合建时，应单独设防火分区。这样可以有效的防止来自机房外部的火灾危险。在机房选址时应注意机房要远离易燃易爆物品存放区域。(2) 机房应为独立的防火分区，机房的外墙应采用非燃烧材料。进出机房区域的门应采用防火门或防火卷帘。穿越防火墙的送、回风管，应设防火阀。以上措施应
4、在机房平面总体设计及相关专业设计中进行相关设计。(3) 机房建设采用防火材料。机房内部的建筑材料应选用非燃烧材料(A级)或难燃烧材料(B级)。各部位使用材料的要求见表1。电线、电缆选用耐火或阻燃电线、电缆。(4) 设置火灾报警系统。(5) 设置气体灭火系统。(6) 合理正确使用用电设备，制订完善的防火制度。第二节机房火灾自动报警系统设计一、 机房火灾自动报警系统简介机房火灾自动报警系统一般由火灾报警探测器、报警控制器、手动按钮、线路组成。系统应具有自动报警、人工报警、启动气体灭火装置等功能。当灭火区内任意一对感烟、感温火灾探测器同时报警时，火灾自动报警控制器发出信号，启动防护区的声光报警器，通
5、知人员撤离，并切断非消防电源，接收动作完成后的返回信号，经30s可调延时后启动防护区内的气体灭火装置，释放灭火气体后完成灭火任务，并将回答信号传回控制器。同时可在控制器上手动远程启动灭火装置。在防护区外的紧急启停按钮也可完成对灭火装置的紧急启动和停止，另外可在防护区内直接启动灭火装置完成灭火功能。二、 机房常用火灾自动报警设备(一)火灾探测器火灾探测器是火灾自动报警系统中具有早期探测火灾信号功能的关键部件，火灾探测器是将火灾发生的参量烟、热、光做出有效响应，并转换成电信号，向火灾报警控制器发送信号报警的一种自动火灾探测装置。火灾报警探测器可分感温、感烟、感光、复合式等类型，机房内一般采用的火灾
6、报警探测器有感温和感烟两种类型。1、 感烟火灾探测器火灾发展过程大致可以分为初期阶段、发展阶段和衰减熄灭阶段。感烟火灾探测器的功能在于：在初燃生烟阶段，能自动发出火灾报警信号，以期将火扑灭在未成灾害之前。根据结构不同，感烟探测器可分为离子感烟探测器和光电感烟探测。(1) 离子感烟探测器。离子感烟探测器是由两个内含锢(Am)241放射源的串联室、场效应管及开关电路组成的。内电离室即补偿室，是密封的，烟不易进入；外电离室即检测室，是开孔的，烟能够顺利进入。在串联两个电离室的两端直接接入24V直流电源。当火灾发生时，烟雾进入检测电离室,锢241产生的射线被阻挡，使其电离能力降低，因而电离电流减少，检
7、测电离室空气的等效阻抗增加，而补偿电离室因无烟进入，电离室的阻抗保持不变，因此引起施加在两个电离室两端分压比的变化，在检测电离室两端的电压增加量达到一定值时，开关电路动作、发出报警信号。离子感烟探测器有灵敏度高，性能稳定，误报率低，技术成熟，寿命长等优点，在机房火灾报警系统中被广泛使用。但气流速度大于5ms的环境中不宜选用离子感烟探测器。目前，更广泛应用的是光电感烟探测器。光电感烟探测器。光电感烟探测器由光源、光电元件和电子开关组成，利用光散射原理对火灾初期产生的烟雾进行探测，并及时发出报警信号。现在常用的智能数字光电感烟探测器，是利用红外光束对烟雾散射的原理来进行烟雾浓度的探测。探测器将烟雾
8、信号通过智能算法，分析判定出火警信号并以数字方式传送到控制器，同时也将现场烟雾浓度值一同传送至控制器，以便于控制器进行二次分析，判定火警，智能数字光电感烟探测器采用数字滤波，结合趋势算法等人工智能数据处理模式，配合特殊的屏蔽措施，对电磁干扰及环境干扰有着较强的识别能力，确保了系统具有很高的可靠性和稳定性，而且灵敏度可现场设定。2、 感温火灾探测器感温火灾探测器是对警戒范围内某一点或某一线段周围的温度参数敏感响应的火灾探测器。感温探测器按结构原理不同有双金属片型、膜盒型、热敏电子元件型三种。目前常用的热敏电子元件型感温探测器由两个阻值和温度特性相同的热敏电阻和电子开关电路组成，两个热敏电阻中一个
9、可直接感受环境温度的变化，而另一个则封闭在一定热容量的小球内。当外界温度变化缓慢时，两个热敏电阻的阻值随温度变化基本相接近，开关电路不动作。火灾发生时，环境温度剧烈上升，两个热敏电阻的电阻阻值变化不一样，原来的稳定状态破坏，开关电路打开，发出报警信号。与感烟火灾探测器和感光火灾探测器比较，感温火灾探测器的可靠性较高，对环境条件的要求更低，但对初期火灾的响应要迟钝些。在机房火灾报警系统中，常采用感温火灾探测器与感烟探测器联合使用，组成与门关系，对火灾报警控制器提供复合报警信号，即感温火灾探测器与感烟探测器同时报警时，才确认为机房发生火灾，而后启动各种消防联动设备及启动气体灭火系统。火灾报警控制器
10、火灾报警控制器连接机房内的所有火灾探测器，准确、及时的进行火灾自动报警，是包括报警显示、故障显示和发出控制指令的自动化成套装置。当火灾报警控制器接收到火灾探测器、手动报警按钮或其他触发器件发送来的火灾信号时，能发出声光报警信号，记录时间、自动打印火灾发生的时间、地点、并输出控制其他消防设备的指令信号，组成自动火灾报警系统。火灾报警控制器一般有壁挂式、柜式两种，可根据监控区域的火灾探测器的数量、分区情况、消防联动情况来选择火灾报警控制器。机房内的火灾报警控制器一般选用有气体灭火控制器联动的控制器。（二）手动火灾报警按钮手动火灾报警按钮是当人发现火警时进行手动报警的装置。-般手动火灾报警按钮安装在
11、出入口处，以便有火警时醒目又便于操作。报警按钮上面安装有保护玻璃，以免误按报警按钮。当火灾发生时，可击破玻璃，按下进行报警。手动报警按钮上的编码开关来设定地址码，可以在火灾报警控制器上确定报警的位置。（三）火灾声光报警器火灾声光报警器是一种安装在现场的声光报警设备，当现场发生火灾并确认后，安装在现场的火灾声光报警器可由消防控制中心的火灾报警控制器启动，发出强烈的声光报警信号，以达到提醒现场人员注意的目的。三、 机房火灾自动报警系统设计（一）设计思路（二）根据被保护对象发生火灾时燃烧的特点确定火灾类型一确定防护部位一确定火灾探测器的数量和其他报警装置（如手报）数量一确定火灾报警控制器的容量一根据
12、消防设备确定联动控制方式。确定火灾类型一般机房的起火因素主要是由电气过载或短路引起的，燃烧初期发出浓烟，温度上升相对较慢，火灾一旦扩散即发展迅速，同时产生大量的热和烟。（三）确定防护部位一般机房为一个独立的防火区，其内部均应设置火灾自动报警系统，并应符合现行国家标准火灾自动报警系统设计规范的规定。（四）确定火灾探测器的数量1、设计原则主机房宜采用感烟探测器。当设有固定灭火系统时，应采用感烟、感温两种探测器的组合。机房内有大量的电气设备，火灾初期，先有烟雾产生，采用感烟火灾探测器有利于及早发现火灾。根据机房火灾发展迅速产生大量的热和烟的特点，为了防止感烟火灾探测器误动作造成损失，应采用感烟、感温
13、两种火灾探测器组合使用。当感烟、感温两种火灾探测器均有报警信号时才启动气体灭火装置，喷洒灭火剂。目前机房一般采用机房专用空调系统，送风方式多为地板下送风、吊顶内回风，即下送上回式。因此机房内的空间可划分为吊顶下至地板即工作层、地板下、吊顶内三层空间。机房工作层摆放着机房内的主要设备，是主要的防护区域。机房的地板下和吊顶内安装有大量的信号线与动力电缆，吊顶内还有照明设备及通风管道，是火灾的多发部位。根据GB50174T993电子计算机机房设计规范及GB9361-1988计算站场地安全要求规定，在工作层、地板下、吊顶内这三层空间均应设置灭火探测器。探测器数量确定机房内的火灾探测器的数量可按表2进行
14、计算。每个机房内至少设置一只火灾探测器。每个机房内所需设置的探测器数量，不应小于下式的计算值。N=S/(K*A)式中N探测器数量，N应取整数，只；S该探测区域面积，m2：A探测器的保护面积，m2；K修正系数0.7-1.Oo2、火灾探测器的设置一般机房的起火因素主要是由电气过载或短路引起的，燃烧初期发出浓烟，温度上升相对较慢，因此机房内应设置感烟火灾探测器。现在的工程中般选用光电感烟探测器较多。为防止因意外的尘埃引起感烟火灾探测器的误报，在机房内也设置了感温火灾探测器。在同一区域内，当感烟火灾探测器与感温火灾探测器同时报警即可判断为发生火灾，报警系统发出报警信号，相关联动设备动作，并进入气体灭火
15、启动程序。当仅有感烟火灾探测器或感温火灾探测器之一报警时，系统也会发出报警信号，待管理人员确认后手动报警或解除报警。探测器的设置一般按保护面积确定，每只探测器保护面积和保护半径确定，要考虑房间高度、屋顶坡度、探测器自身灵敏度三个主要因素的影响，但在有梁的顶棚上设置探测器时必需考虑到梁突出顶棚影响，如表3所示。另外，在设置火灾探测器时，还要考虑智能建筑内部走道宽度、至端墙的距离、至墙壁梁边距离、空调通风口距离以及房间间隔情况等的影响。3、手动火灾报警按钮在机房的出入口处应设置手动火灾报警按钮，以便发生火灾时进行手动火灾报警。在主要通道内按“从一个防火分区内任何位置到最邻近的一个手动火灾报警按钮的距离不应大于30m”设置手动火灾报警按钮。(五)确定火灾报警控制器的容量1、 报警区域的划分报警区域按照建筑的保护等级、耐火等级，合理正确的划分。规范规定“报警区域应根据防火分区或楼层划分”。也就是说，在报警区域也可以将同层的几个防火分区划为一个报警区域。将几个防火分区设为同一报警区域时，只能在同一楼层而不得跨越楼层。在机房的防火区划分时应注意把防火区与机房的空调区划分结合起来，般防火区与空调区应该一致。如果在机房的空调区跨越防火区时，应该在防火区分隔的隔墙上设置防火阀，并与火灾报警系统联动。由于机房的火灾报警控制器为机房的区域火灾报警控制器，在火灾发生时，应将机房报警控制器的报警信号传
