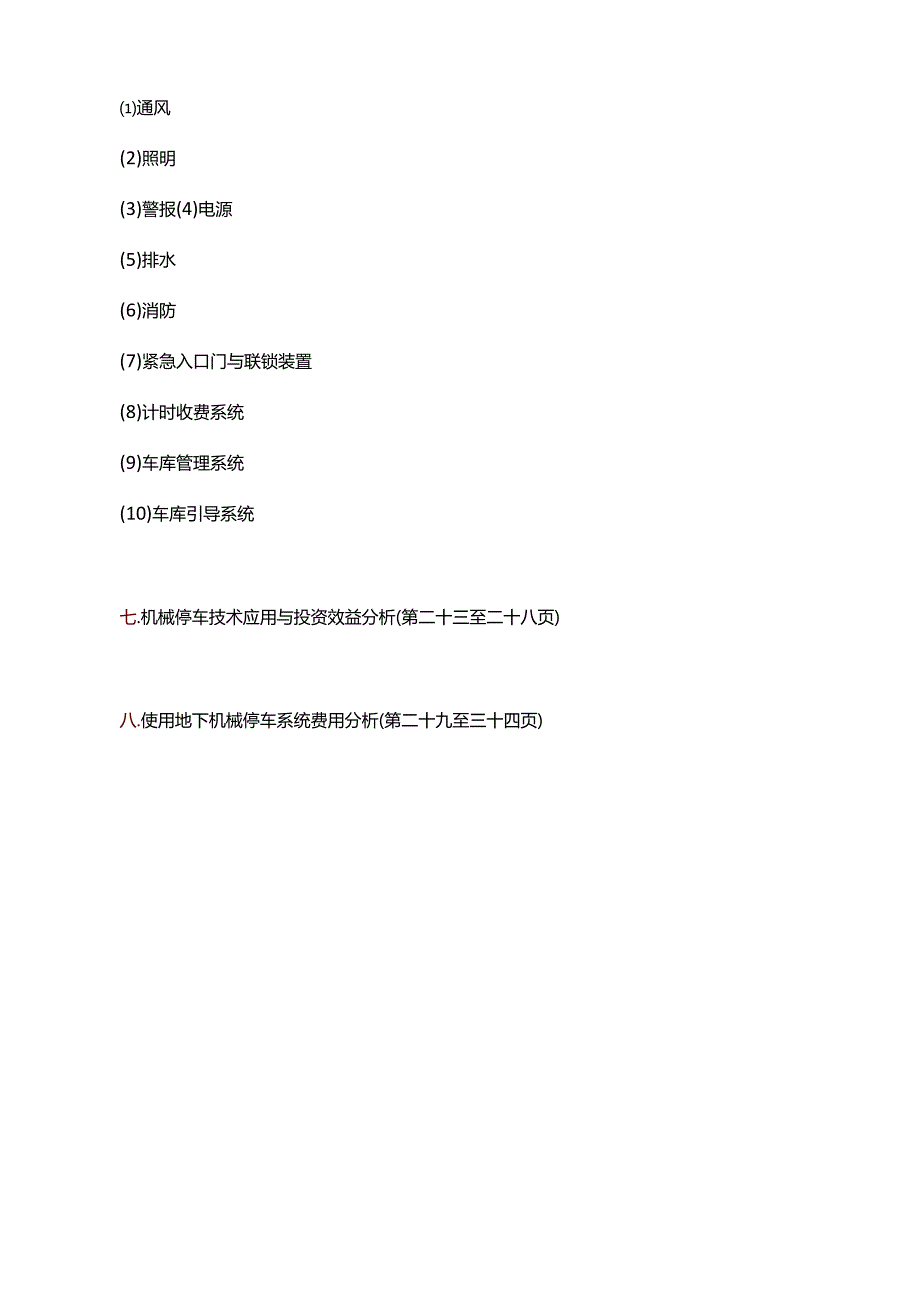

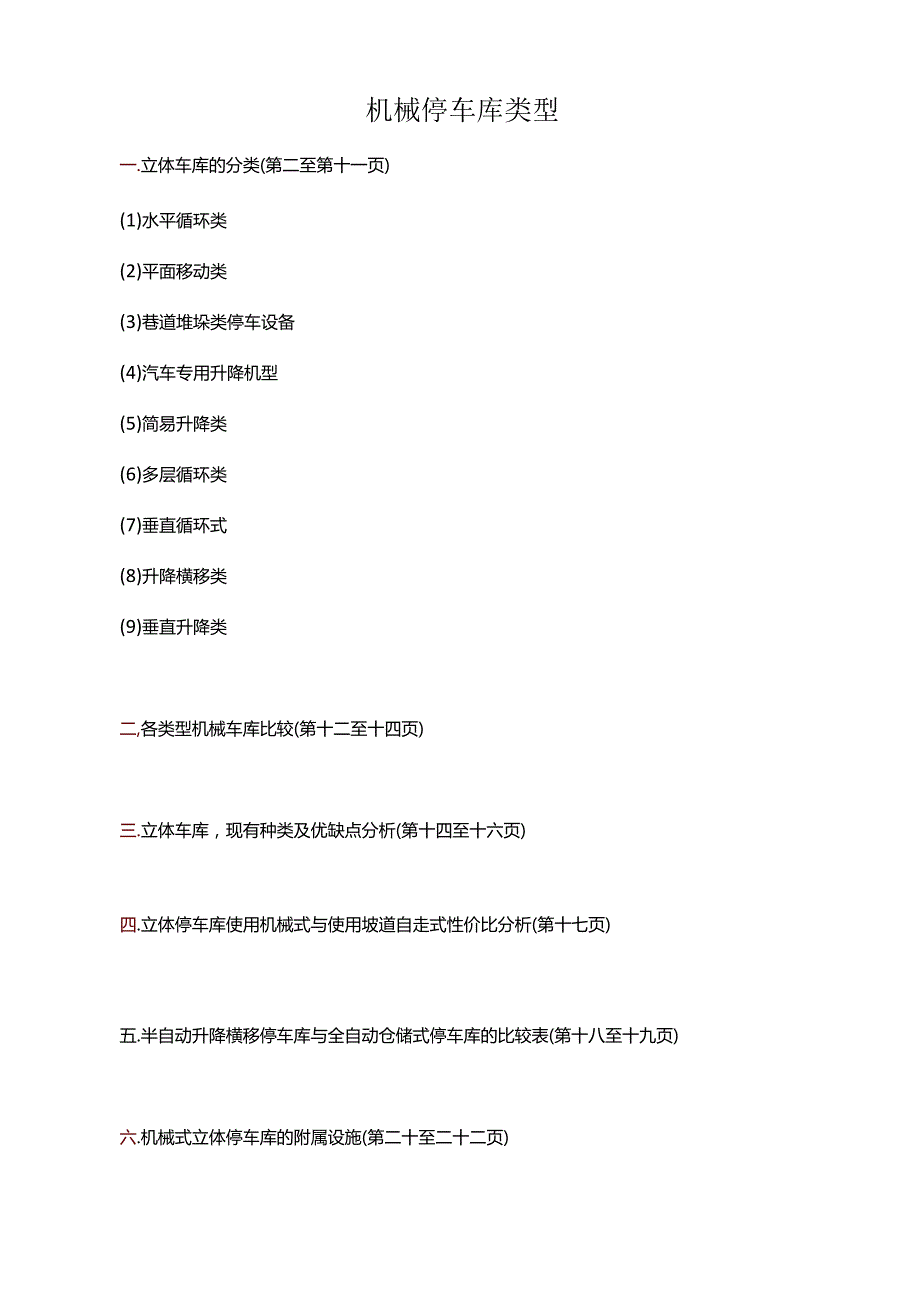

1、机械停车库类型一.立体车库的分类(第二至第十一页)(1)水平循环类(2)平面移动类(3)巷道堆垛类停车设备(4)汽车专用升降机型(5)简易升降类(6)多层循环类(7)垂直循环式(8)升降横移类(9)垂直升降类二,各类型机械车库比较(第十二至十四页)三.立体车库，现有种类及优缺点分析(第十四至十六页)四.立体停车库使用机械式与使用坡道自走式性价比分析(第十七页)五.半自动升降横移停车库与全自动仓储式停车库的比较表(第十八至十九页)六.机械式立体停车库的附属设施(第二十至二十二页)通风(2)照明(3)警报(4)电源(5)排水(6)消防(7)紧急入口门与联锁装置(8)计时收费系统(9)车库管理系统(

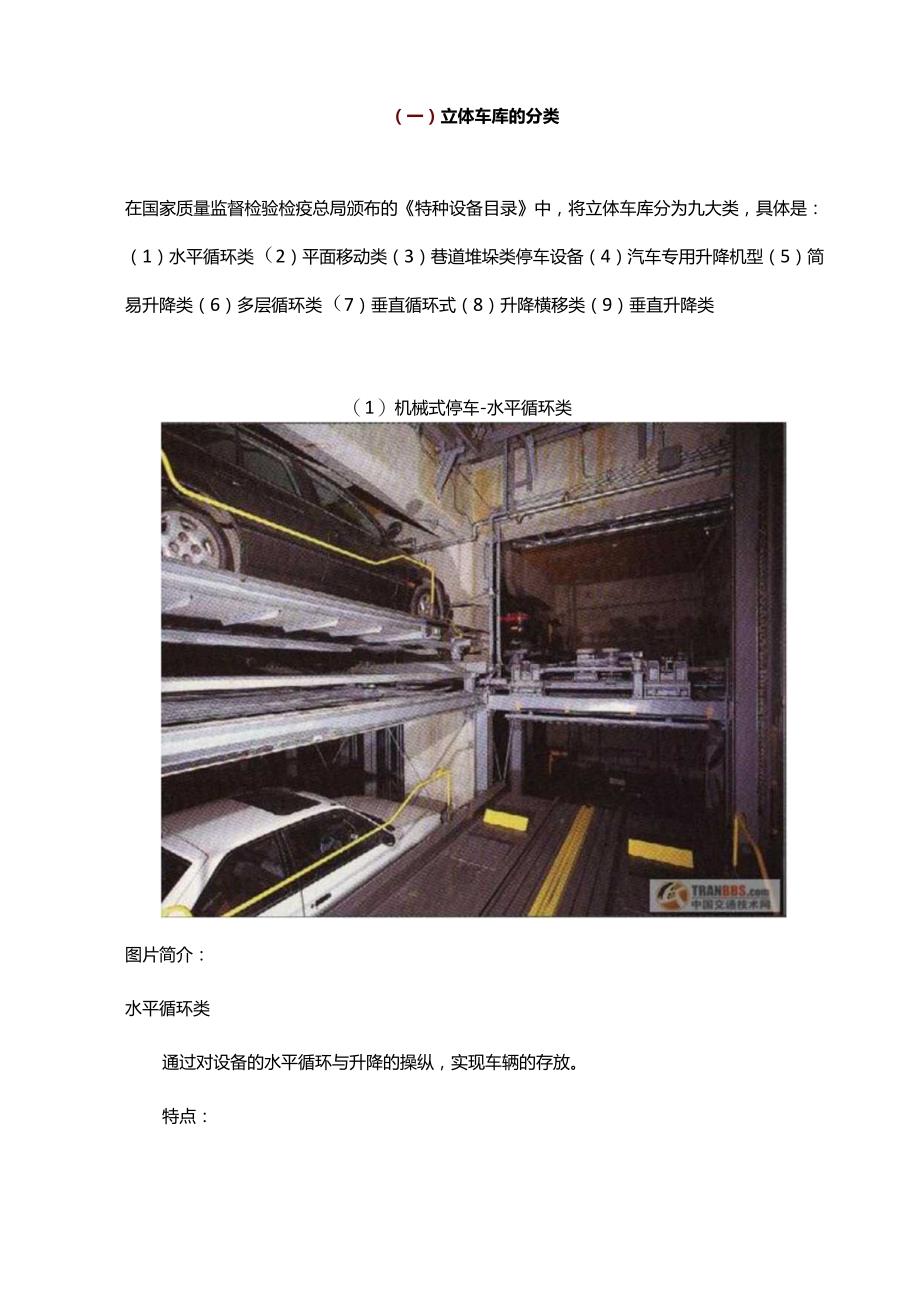

2、10)车库引导系统七.机械停车技术应用与投资效益分析(第二十三至二十八页)八.使用地下机械停车系统费用分析(第二十九至三十四页)（一）立体车库的分类在国家质量监督检验检疫总局颁布的特种设备目录中，将立体车库分为九大类，具体是：（1）水平循环类（2）平面移动类（3）巷道堆垛类停车设备（4）汽车专用升降机型（5）简易升降类（6）多层循环类（7）垂直循环式（8）升降横移类（9）垂直升降类（1）机械式停车-水平循环类图片简介：水平循环类通过对设备的水平循环与升降的操纵，实现车辆的存放。特点：充分利用空间，节约场地。PLC全自动操纵。多重保护，安全可靠。存取容易，操作简便。形式多样，运行平稳。(2)机械
3、式停车-平面移动类图片简介：平面移动类平面移动类停车设备通过升降机的垂直升降与搬运机(输送车粕平面往返移动，把车辆自动移送到布置成多层平面的停车区域。平面移动类停车设备由电脑操纵，快速调度，实现存、取车全自动化。它适合安装在大中型楼宇中与公共设施中，特别适用于大规模停车场。其车位数量可由10辆至数千辆同时能够有2辆车出入库。按场地条件可选择纵列布置方式或者横列布置方式。特点：每层的车台与不一致的升降机分别动作，提高了车辆的出入库速度。充分利用地下空间，停车规模可达到数千台车位。部门区域发生故障时不影响其它区域正常运行，因此使用更加方便。采取多重保险措施，安全性能卓著。通过计算机与触摸屏进行综合
4、管理，能够全面监视设备的运行状况，实现库内无人操作。(3)机械式停车-巷道堆垛类停车设备图片简介：巷道堆垛类大型巷道堆垛式停车设备，使用多种提升、搬运装置，包含堆垛机、升降机、机械手、输送车、转台等，通过电脑智能化集成操纵，快速调度，自动存取车辆特点：充分利用空间，节约场地。电脑与PLC多级操纵。多种保护，安全可靠。操作简便,存取车全自动化。适用于大型车库。(4)机械式停车-汽车专用升降机型图片简介：汽车专用升降机型汽车专用升降机为停车库的重要运载设备，用于升降汽车，取代进出车库与上下各层的通道。其荷载能力与动作型式等均可根据需要确定,可曳引式或者卷扬式,也可减速电机直接传动，还可使用先进的交
5、流变压变频操纵（VWF）o根据现场情况，机房可为顶置，侧置或者底置方式。特点：节约大量场地。可供人车共载。机房可顶置，侧置或者底置。(5)机械式停车-简易升降类图片简介：简易升降类简易升降类由电力或者液力传动，设备可安装在地面，也可沉入地坑，使结构件不外露，更易与地面环境协调。特点：充分利用空间，节约场地。电气自动操纵。多重保护，安全可靠。存取容易，操作简便。布局灵活，组合方便。运行平稳，噪音低，能耗省。(6)机械式停车-多层循环类，tranbbs.cm中国文浪收图片简介：多层循环类通过对设备的循环操纵，实现车辆的存放。特点：充分利用空间，节约场地。电脑(PLC)全自动操纵。多种保护，安全可靠
6、。存取容易，操作简便。形式多样，布局灵活。运行平稳。(7)机械式停车-垂直循环式图片简介：垂直循环类通过对设备的垂直循环操纵，实现车辆的立体存放。特点：充分呢利用空间，节约场地。PLC全自动操纵。多重保护，安全可靠。存取容易，操作简便。(8)立体车库一升降横移类图片简介:升降横移类(9)机械式停车-垂直升降类图片简介：垂直升降类停放车辆的停车位与车辆升降机以立体方式构成的高层停车设备。通过搬运机械将车辆或者载有车辆的置车板横向或者纵向地从车辆升降机搬运至停车位。停车位分横置式、纵置式与圆周式三种。特点：占地少，容车量大，高层设计最高能够达到平均一辆车仅占一平方米的空间。可同时提供多车位进出口，
7、等待时间短。智能化程度高，可预约存取车及空车位导向。利用车库外形的空隙空间能够进行绿化，使车库变成一个立体的绿化体，有利于美化城市与环境（二）各类型机械车库比较注：为符合说明的车库型式。升降垂直巷道垂直平面简易功能与区别说明横移循环堆垛升降移动升降内置式在主体建筑物内部与主体建地下式在主体建筑物地下筑的相对独立式独立于建筑,单独建成关系封闭式停车设备室外式独立于建筑,在室外露天单独敞露设置下部出车辆出入口设在最下入部出左Flt12年口与中部出车辆出入口设在中间出车口的入部位作直因直上部出车辆出入口设在最上入部直通式进车口直通出车口,可贯穿通过进车口与旁通式进车口与出车口平行出车口之错开，非正对
8、式通过间相对关折返式进车口与出车口合系车辆掉头后开出双排式多个进口在一排,多个出口在另一排单层式停车车位只排在一个层面上二层式停车车位分两层排列牛似AF夕U三层式停车车位分三层排列层数多层式停车车位排列层为五层及五层下列高层式停车车侬E列层为六层及六层以上无水平没有水平回转台回转台有内置有放置在停车设备范有无水平水平回围内部的水平回转台回转台转台有外置有放置在停车设备范水平回围之外的水平回转台转台手动式人工进行操纵操纵操纵及管半自动进出车动作某些环节理系统技化可自动进行术全自动进出车动作及管理全化部由计算机进行要紧操纵参数1 .存容量：一套机械式停车设备能同时存容的车辆数。机械停车类别单套车库
9、的适停存容量（辆）单车最大进（出）时间升降横移类机械式停车34335170垂直循环类机械式停车5-50存容量10辆，90;存容量10辆50辆，180;垂直升降类机械式停车756通常用途的120巷道堆垛类机械式停车30200存容量120辆，200;存容量120辆，250;水平循环类机械式停车10-40多层循环类机械式停车646平面移动类机械式停车12130200简易升降类机械式停车13301102 .单车最大进（出）时间:指从给出一个进车（或者出车）指令开始，将车停放到该机械式停车设备的最不利位置（或者将车辆从最不利位置取出），直至该停车设备能进行下一个进车（或者出车）指令为止所需的时间（不包含
10、辅助时间）。3 .容车尺寸及质量机械式停车库所存放车辆的规格与尺寸通常分为小型车、中型车、大型车与特大型车与超大型车，五个轿车组与一个客车组。在规划车库时应首先考虑所需存放车辆的大小与规格。适合停车车辆尺寸及质量见下表：组别代号长X宽X高（mm）质量（kg）小型车X4400175014501300中型车Z4700180014501500大型车D5000185015501700特大型车T5300190015502350超大型车C5000205015502550客车K50001850205018504 .机械停车设备有关尺寸1）出入口尺寸机械式停车设备出入口的宽度应大于存放汽车车宽加500mm,但
11、不小于2250mm。仅存容轿车的停车设备出入口的高度应不小于160Omm,存放客车类车辆的应不小于2150mm,人车共用时应不小于1800mmo2）人行通道的尺寸机械式停车设备内人行通道的宽度通常不小于50Omm,高度通常不小于1800mm。3）车位尺寸宽度：关于搬运器将汽车送入车位的，为汽车全宽加15Omm,关于汽车自行驶入车位的,不小于存放汽车的全宽加500mmo长度：不小于存放汽车的全长加200mmo高度：不小于存放汽车的高度与存取车时微升微降等动作要求高度之与加50mm,但不小于1600mm5.全部车辆出入库时间（参考）见下表：车库要紧用途计划全部车辆入库时间（h）计划全部车辆出库时间
12、（h）服务用途银行、证券及类似场所11影剧院、体育馆、住宅等类似场所11商场、饭店等类似场所1.51.5其他场所1.51.5营业用按存车日巾司或者同时使用按存车时1屿潮租金收费的车库11专门按月租金收费的车库22其他22(三)立体车库，现有种类及优缺点分析1.升降横移类机械式停车设备：使用以载车板升降或者横移存取车辆的机械式停车设备。特点：由于型式比较多，规模可大可小，对地的习惯性较强，因此使用十分普遍。钢结构部分、载车板部分、链条传动系统、操纵系统、安全防护措施等。在停车设备的市场份额约占70%不足点：每组设备务必留有至少一个空车位；为链条牵动运行过程不具有防止倾斜坠落功能。2、垂直循环类机
13、械式停车设备：使用垂直方向做循环运动来存取车辆的机械式停车设备。特点：省地,在58m2的地方建起大型垂直循环类机械停车库,可容纳34辆轿车，可省去购置土地的大量费用。在停车设备的市场份额约占3-5%。不足点：设备结构复杂，没有完善的闭锁与监测系统，使用足够的安全措施与消防系统，相对比较故障率高。最远车位通常一次取车需2分钟，高峰取车时间依次取车时间过长，依次取车第20辆约需30分钟以上，有用性差,因此有的用户开始拆除。3、水平循环类机械式停车设备：使用一个水平循环运动的车位系统来存取停放车辆的机械式停车设备。特点：能够省去进出车道，提建于狭长地形的地方，降低拉通风装置的费用，若多层重叠可为大型停车场。但因通常只有一个出入口，因此存取车时间较长。在停车设备的市场份额约占3-5%o不足点：但因通常只有一个出入口，因此存取车时间较长，最远车位通常一次取车需2分钟，高峰取车时间依次取车时间过长，依次取车第20辆约需30分钟以上，有用性差，因此有的用户开始改造。4、多层循环类机械式停车设备：使
