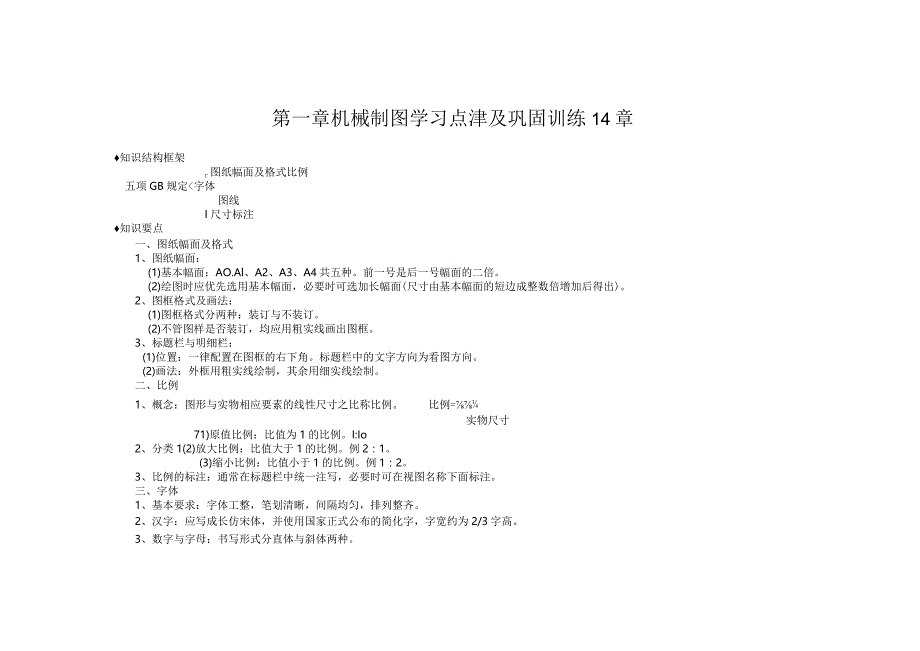

1、第一章机械制图学习点津及巩固训练14章知识结构框架r图纸幅面及格式比例五项GB规定字体图线I尺寸标注知识要点一、图纸幅面及格式1、图纸幅面：(1)基本幅面：AO.Al、A2、A3、A4共五种。前一号是后一号幅面的二倍。(2)绘图时应优先选用基本幅面，必要时可选加长幅面(尺寸由基本幅面的短边成整数倍增加后得出)。2、图框格式及画法：(1)图框格式分两种：装订与不装订。(2)不管图样是否装订，均应用粗实线画出图框。3、标题栏与明细栏：(1)位置：一律配置在图框的右下角。标题栏中的文字方向为看图方向。(2)画法：外框用粗实线绘制，其余用细实线绘制。二、比例1、概念：图形与实物相应要素的线性尺寸之比称

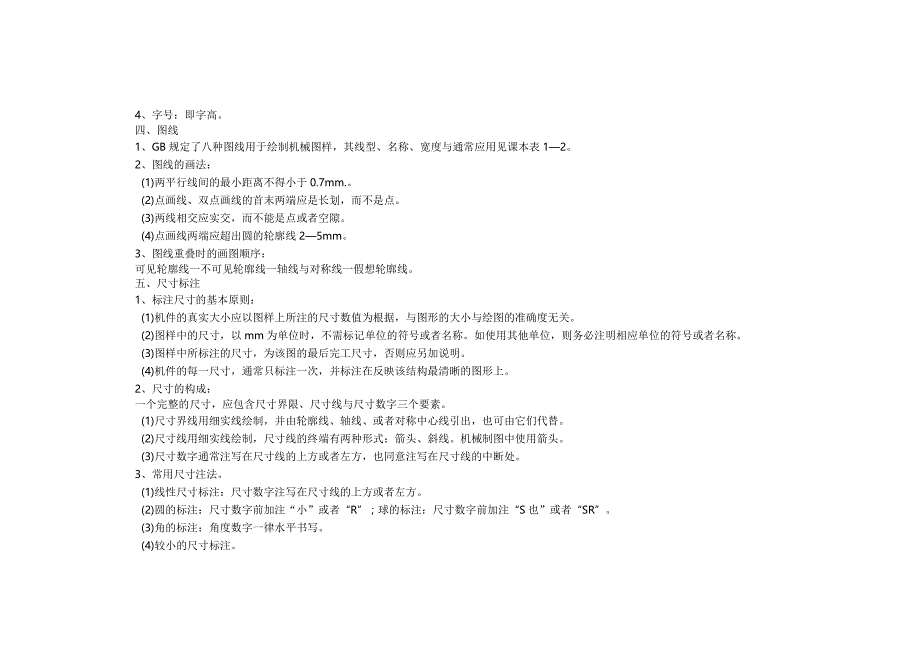

2、比例。比例=实物尺寸71)原值比例：比值为1的比例。I:Io2、分类1(2)放大比例：比值大于1的比例。例2：1。(3)缩小比例：比值小于1的比例。例1：2。3、比例的标注：通常在标题栏中统一注写，必要时可在视图名称下面标注。三、字体1、基本要求：字体工整，笔划清晰，间隔均匀，排列整齐。2、汉字：应写成长仿宋体，并使用国家正式公布的简化字，字宽约为2/3字高。3、数字与字母：书写形式分直体与斜体两种。4、字号：即字高。四、图线1、GB规定了八种图线用于绘制机械图样，其线型、名称、宽度与通常应用见课本表12。2、图线的画法：(1)两平行线间的最小距离不得小于0.7mm.。(2)点画线、双点画线的
3、首末两端应是长划，而不是点。(3)两线相交应实交，而不能是点或者空隙。(4)点画线两端应超出圆的轮廓线25mm。3、图线重叠时的画图顺序：可见轮廓线一不可见轮廓线一轴线与对称线一假想轮廓线。五、尺寸标注1、标注尺寸的基本原则：(1)机件的真实大小应以图样上所注的尺寸数值为根据，与图形的大小与绘图的准确度无关。(2)图样中的尺寸，以mm为单位时，不需标记单位的符号或者名称。如使用其他单位，则务必注明相应单位的符号或者名称。(3)图样中所标注的尺寸，为该图的最后完工尺寸，否则应另加说明。(4)机件的每一尺寸，通常只标注一次，并标注在反映该结构最清晰的图形上。2、尺寸的构成：一个完整的尺寸，应包含尺

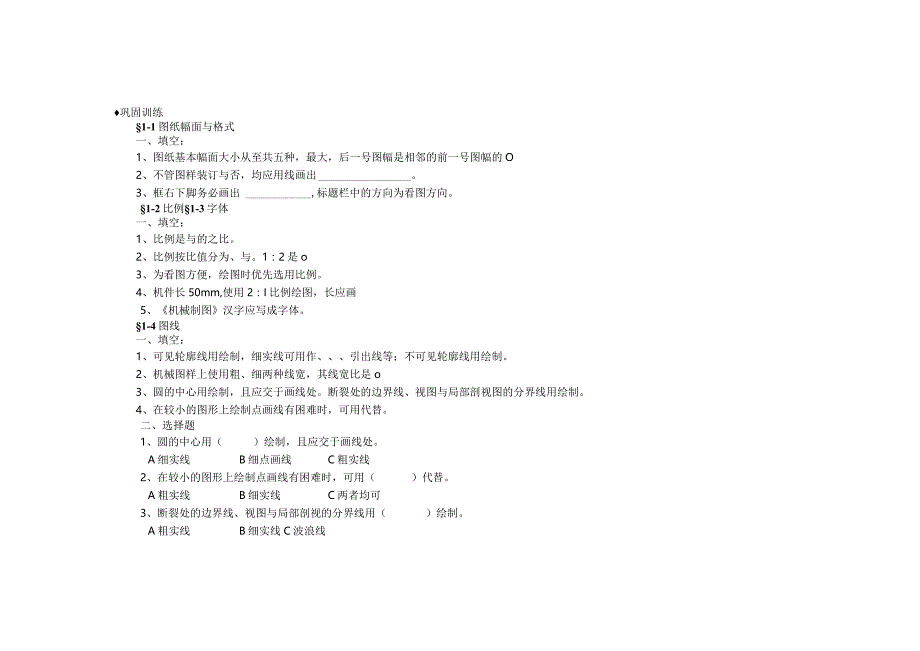

4、寸界限、尺寸线与尺寸数字三个要素。(1)尺寸界线用细实线绘制，并由轮廓线、轴线、或者对称中心线引出，也可由它们代替。(2)尺寸线用细实线绘制，尺寸线的终端有两种形式：箭头、斜线。机械制图中使用箭头。(3)尺寸数字通常注写在尺寸线的上方或者左方，也同意注写在尺寸线的中断处。3、常用尺寸注法。(1)线性尺寸标注：尺寸数字注写在尺寸线的上方或者左方。(2)圆的标注：尺寸数字前加注“小”或者“R”；球的标注：尺寸数字前加注“S也”或者“SR”。(3)角的标注：角度数字一律水平书写。(4)较小的尺寸标注。巩固训练1-1图纸幅面与格式一、填空：1、图纸基本幅面大小从至共五种，最大，后一号图幅是相邻的前一号
5、图幅的O2、不管图样装订与否，均应用线画出。3、框右下脚务必画出,标题栏中的方向为看图方向。1-2比例1-3字体一、填空：1、比例是与的之比。2、比例按比值分为、与。1：2是o3、为看图方便，绘图时优先选用比例。4、机件长50mm,使用2：I比例绘图，长应画5、机械制图汉字应写成字体。1-4图线一、填空：1、可见轮廓线用绘制，细实线可用作、引出线等；不可见轮廓线用绘制。2、机械图样上使用粗、细两种线宽，其线宽比是o3、圆的中心用绘制，且应交于画线处。断裂处的边界线、视图与局部剖视图的分界线用绘制。4、在较小的图形上绘制点画线有困难时，可用代替。二、选择题1、圆的中心用（）绘制，且应交于画线处。
6、A细实线B细点画线C粗实线2、在较小的图形上绘制点画线有困难时，可用（）代替。A粗实线B细实线C两者均可3、断裂处的边界线、视图与局部剖视的分界线用（）绘制。A粗实线B细实线C波浪线4、剖面线应用（）绘制，假想轮廓线应用（）绘制。A粗实线B波浪线C双点划线三、按左图式样在右边作图:1-5尺寸标注一、填空：1、机件的真实大小以为根据，与图形大小与绘图的准确度2、图样中的尺寸以为单位时，不必标主单位符号或者名称。3、尺寸标注的三要素是、与o4、标注角度时尺寸数字一律书写。二、推断：()1、机件的真实大小与绘图的比例有关。()2、尺寸界线、尺寸线均能够用粗实线绘制。()3、尺寸界线可由轮廓线、对称中
7、心线引出，也可用他们代替。()4、标注圆的直径时在尺寸数字前加注“R”。()5、标注球的尺寸时应在尺寸数字前加“S”或者“SR”。三、按要求标注尺寸(1)1、画箭头注尺寸(尺寸从图中量取，取整数)(2)2、改错：将改正后的尺寸标注在右边图上(3)圆、圆弧第二章几何作图知识结构框架：C等分直线等分圆周基本作图技能J圆弧连接椭圆的画法斜度与锥度J平面图形的画法知识要点：一、平行线等分线段二、等分圆周用圆规三等分、六等分圆周，作圆内接正五角星。三、圆弧连接1、概念：用一圆弧光滑地连接相邻两线段(包含直线与圆弧)的作图方法称之圆弧连接。2、实质：是使连接弧与已知线段相切，己达到光滑连接的目的。(l)找
8、圆心一作图的关键3、圆弧连接的作图步骤-(2)定切点不可省略1(3)画连接弧一于两切点之间。四、椭圆的画法已知长短轴，用四心法画椭圆。五、斜度与锥度1、斜度：(I)概念：斜度是指一直线(或者平面)对指一直线(或者平面)的倾斜程度。(2)标注方法：斜度符号或者“Z”，应与实际斜度方向一致。标注形式：“/1：n或者”或者“*hn(3)斜度的画法：做辅助直角三角形。2、锥度：(1)概念：锥度是指正圆锥底圆直径与锥高之比。若是圆台，则为两底圆直径差与锥台高之比。(2)标注方法：锥度符号“1：(3)锥度的画法：做辅助等腰三角形。六、平面图形的画法1、尺寸分析：(1)尺寸基准：即标注尺寸的起点。通常为多个
9、箭头所指。(2)尺寸分类：平面图形中的尺寸，按其作用可分为两类：定形尺寸与定位尺寸。2、线段分析：平面图形中的线段，按所给的尺寸齐全与否分为三类。r已知线段：定位、定形尺寸齐全的线段。J中间线段：有定形尺寸，但定位尺寸不全的线段。1.连接线段：只有定形尺寸，而无定位尺寸的线段。3、平面图形的作图步骤：画基准线一画已知线段一画中间线段一画连接线段。巩固训练2-2线段等分法一、将线段AB四等分二、作正五角星（外接圆50）2-3圆的等分法一、作正六边形（外接圆中50）2、2-4圆弧连接一、圆弧连接。用给出的半径R,参照题中图形完成连接。CC5、2-5椭圆的画法一、用四心法画椭圆，已知长轴64mm,短
10、轴38mm。2-6斜度与锥度一、参照题中图形，作斜度并标注。二、参照题中图形，作锥度并标注。二、起重钩2-7平面图形的画法一、耳板98第三章正投影与三视图知识结构框架:投影的概念r正投影法与三视图Y三视图的形成l三视图的投影规律点的空间位置点的投影3点的三面投影1.两点位置比较投影作图基础）投影面的平行线直线的投影投影面的垂直线I投影面的倾斜线r投影面的平行线平面的投影J投影面的垂直线1.投影面的倾斜线平面体YVI基本几何体及表面上的点j曲面体Y知识要点一、正投影与三视图1、投影的概念：灯光照在物体上，在墙面或者地面上得到影子的现象称之投影。2、投影的分类：中心投影法：投射线汇交于一点。投影法
11、分类J正投影法：投射线投影面平行投影法：投射线互相平行。YII斜投影法：投射线N投影面绘制机械图样要紧使用正投影法。3、三视图的形成：(1)设立三投影面体系：正投影面、侧投影面、水平投影面。(2)三视图的形成：把物体放在三投影面体系中，按正投影的方法分别向三个投影面进行投影，即得到物体的正投影一主视图、侧投影一左视图与水平投影一俯视图。(3)投影面的展开：V面不动。4、三视图的投影规律：主俯视图长对正、主左视图高平齐、俯左视图宽相等。5、三视图的方位关系：靠近主视图的一方是物体的后方。二、点的投影I、点的投影特性：点的投影永远是点。2、点的表示：(1)空间点用大写字母表示，空间点的位置由三个坐
12、标来确定：(X,Y,Z)o(2)投影点用相应的小写字母表示。3、点的投影规律：水平投影到Y轴的距离=正投影到Z轴的距离=X坐标水平投影到X轴的距离二侧投影到Z轴的距离=Y坐标正投影到X轴的距离二侧投影到Y轴的距离=Z坐标4、两点的相对位置：(1)由两点的坐标来推断：X大者在左，小者在右；Y大者在前，小者在后；Z大者在上，小者在下。(2)由投影推断。注意：当两点重影时，应将不可见的点用括号括起来。三、直线的投影1、直线对一个投影面的投影：2、直线对一个投影面的位置有三种：平行、垂直、倾斜。不一致的位置由不一致的投影特性：(1)平行时具有真实性，投影实长现。(2)垂直是具有积聚性，投影聚一点。(3
13、)倾斜时具有收缩性，投影变短线。3、在三投影面体系中，直线相关于投影面的位置可分为三种：投影面的平行线、投影面的垂直线、通常位置直线。(1)投影面的平行线：一面，N两面。其投影特性为：一斜两平。(2)投影面的垂直线：一面，两面。其投影特性为：一点两垂。(3)通常位置直线：N三面。其投影特性为：三斜线。四、平面的投影1、平面对一个投影面的投影：2、对平面一个投影面的位置有三种：平行、垂直、倾斜。不一致的位置由不一致的投影特性：(1)平行时具有真实性，投影实形现。(2)垂直是具有积聚性，投影聚成线。(3)倾斜时具有收缩性，投影面变小。3、在三投影面体系中，平面相关于投影面的位置可分为三种：投影面的平行面、投影面的垂直面、通常位置平面。(1)投影面的平行面：一面，_L两面。其投影特性为：一面两线。(2)投影面的平垂直面：_L一面，N两面。其投影特性为：一线两面。(3)通常位置平面：N三面。其投影特性为：三面。五、基本几何体平面立体：表面均为平面。如棱柱、棱锥。1、基本几何体的分类:曲面立体：表面含有曲面。如圆柱、圆锥、圆球等。2、平面立体的投影特性：(1)棱柱：一面多边形，两面矩形。表面上的点均可利用面的投影积聚性求得。(2)棱锥：三面三角形。表面不具有积聚性时上面的点通过作辅助线求得。3、曲面立体的投影
