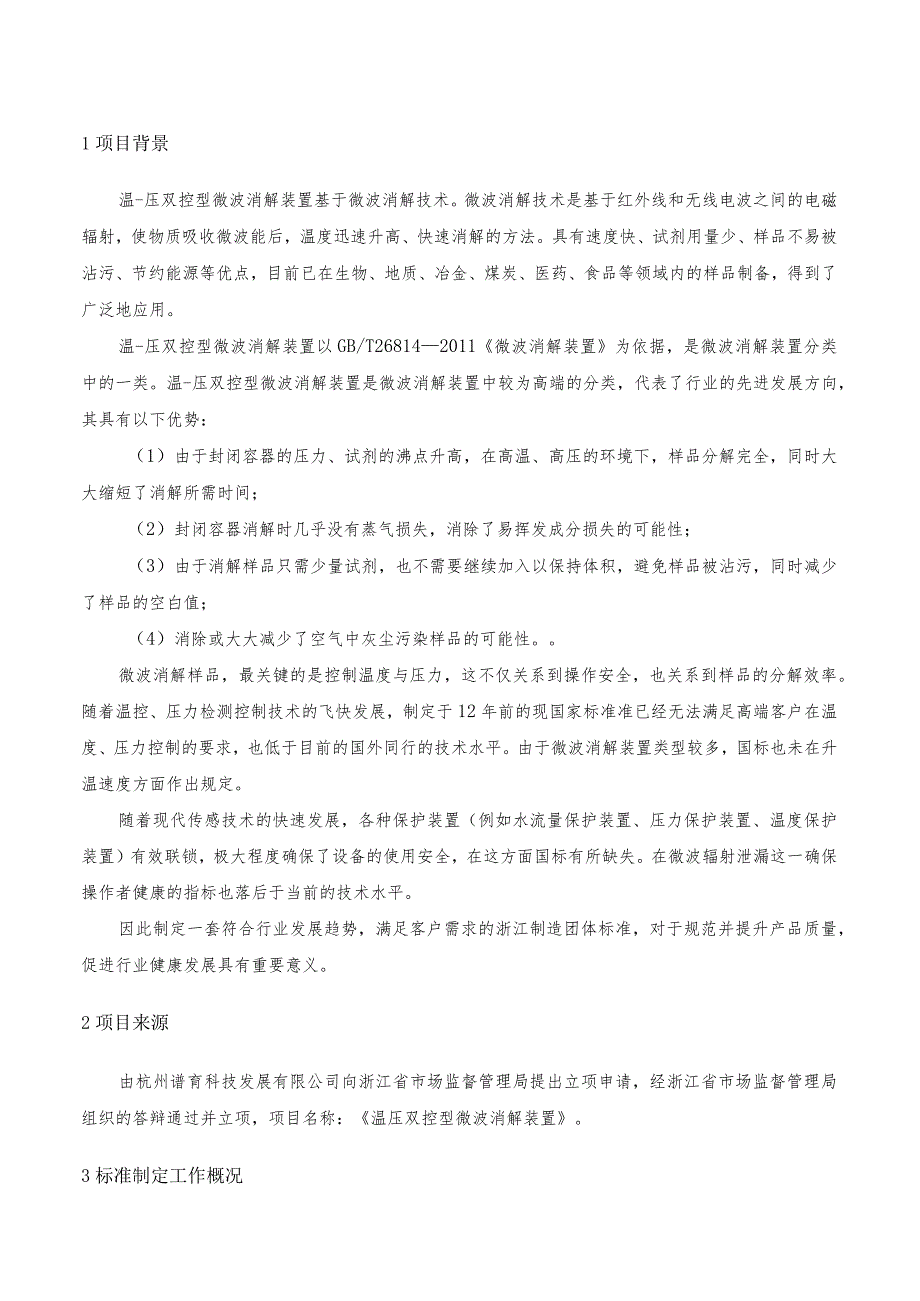

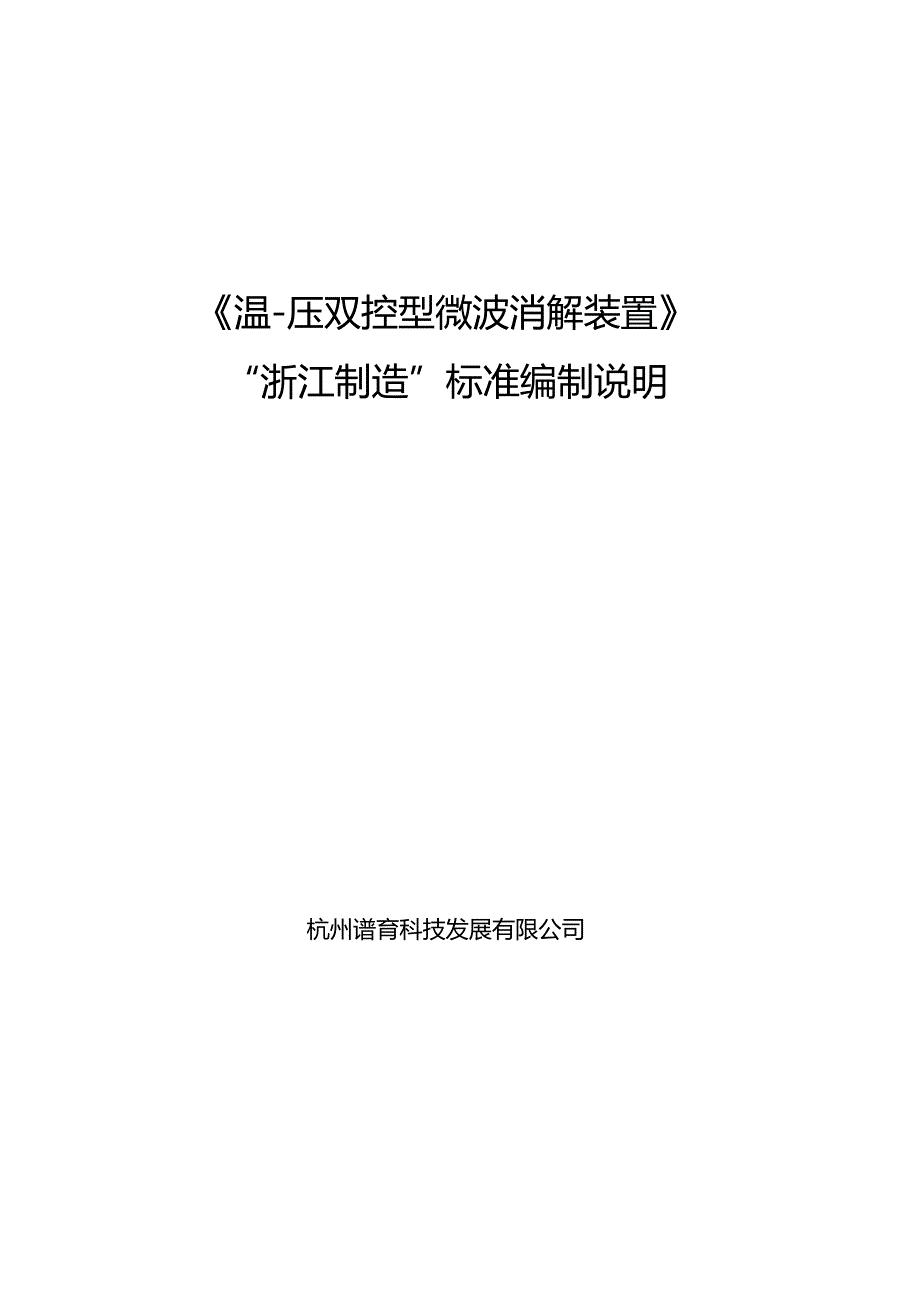

1、温-压双控型微波消解装置“浙江制造”标准编制说明杭州谱育科技发展有限公司2024年1月112项目来源2324标准编制原则、主要内容及确定依据65标准先进性体现96与现行相关法律、法规、规章及相关标准的协调性147社会效益148重大分歧意见的处理经过和依据159废止现行相关标准的建议1510提出标准强制实施或推荐实施的建议和理由1511贯彻标准的要求和措施建议1512其他应予说明的事项151项目背景温-压双控型微波消解装置基于微波消解技术。微波消解技术是基于红外线和无线电波之间的电磁辐射，使物质吸收微波能后，温度迅速升高、快速消解的方法。具有速度快、试剂用量少、样品不易被沾污、节约能源等优点，目
2、前已在生物、地质、冶金、煤炭、医药、食品等领域内的样品制备，得到了广泛地应用。温-压双控型微波消解装置以GB/T268142011微波消解装置为依据，是微波消解装置分类中的一类。温-压双控型微波消解装置是微波消解装置中较为高端的分类，代表了行业的先进发展方向，其具有以下优势：（1）由于封闭容器的压力、试剂的沸点升高，在高温、高压的环境下，样品分解完全，同时大大缩短了消解所需时间；（2）封闭容器消解时几乎没有蒸气损失，消除了易挥发成分损失的可能性；（3）由于消解样品只需少量试剂，也不需要继续加入以保持体积，避免样品被沾污，同时减少了样品的空白值；（4）消除或大大减少了空气中灰尘污染样品的可能性。
3、微波消解样品，最关键的是控制温度与压力，这不仅关系到操作安全，也关系到样品的分解效率。随着温控、压力检测控制技术的飞快发展，制定于12年前的现国家标准准已经无法满足高端客户在温度、压力控制的要求，也低于目前的国外同行的技术水平。由于微波消解装置类型较多，国标也未在升温速度方面作出规定。随着现代传感技术的快速发展，各种保护装置（例如水流量保护装置、压力保护装置、温度保护装置）有效联锁，极大程度确保了设备的使用安全，在这方面国标有所缺失。在微波辐射泄漏这一确保操作者健康的指标也落后于当前的技术水平。因此制定一套符合行业发展趋势，满足客户需求的浙江制造团体标准，对于规范并提升产品质量，促进行业健康发
4、展具有重要意义。2项目来源由杭州谱育科技发展有限公司向浙江省市场监督管理局提出立项申请，经浙江省市场监督管理局组织的答辩通过并立项，项目名称：温压双控型微波消解装置。3标准制定工作概况3.1 标准制定相关单位及人员3.1.1 本文件牵头组织制订单位：杭州谱育科技发展有限公司。3.1.2 本文件主要起草单位：杭州谱育科技发展有限公司。3.1.3 本文件参与起草单位：。3.1.4 1.4本文件起草人为：。3.1.5 1.5本文件评审专家组长：。3.2 主要工作过程3.2.1前期准备工作按照“浙江制造”标准工作组构成要求，组建标准研制工作组，明确标准研制重点和提纲,明确各参与单位或人员职责分工、研制
5、计划、时间进度安排等情况。3.2.1.1企业现场调研对企业进行现场调研，对“浙江制造”标准立项相关资料进行收集整理。3.2.1.2成立标准工作组杭州谱育科技发展有限公司召集标准同行、标准化机构、检测机构等相关方成立了标准工作组，明确了各参与单位及人员的职责分工。3.2.1.3明确研制重点温-压双控型微波消解装置标准研制的重点包括：标准名称、标准适用范围、设计研发、原材料和零部件、工艺装备、检验检测以及产品核心质量特性对应的关键技术要求、相应的检验检测方法。3.2.1.4研制计划及时间安排第一阶段：2023年3月底前成立工作小组，学习、研究国内外相关标准，确定标准改进的路线和方向，明确指标。完成
6、温-压双控型微波消解装置浙江制造“立项建议书”和“标准草案”的撰写，完成项目申报立项。第二阶段：收到答辩通知，准备答辩材料，进行项目答辩，通过后完成立项。第三阶段：立项完成后一个月内，组织相关单位，召开启动会，完成标准讨论，形成标准征求意见稿。第四阶段：。第五阶段：。第六阶段：。3.2.2标准草案研制3. 2.2.1型式试验内规定的全技术指标先进性情况本文件（草案）基本确定了本文件的先进性；充分考虑了“浙江制造”标准制订框架要求、编制理念和定位要求等，全面体现了标准的先进性。标准工作组根据“浙江制造”标准的编制理念，“国内一流、国际先进”的定位要求，以国家标准GB/T26814-2011温-压
7、双控型微波消解装置为基础，对标国外先进客户要求。本文件以国家标准为基准，对标国外同行技术要求，项目的设置覆盖了国家标准的技术要求，并高于或等于国家标准；同时从行业的发展和产品应用领域的变化要求，从精确、高效、可靠和安全性等出发，真正体现了“浙江制造”标准的“国内一流，国际先进”的理念。4. 2.2.2基本要求、质量保证方面的先进性情况为响应“浙江制造”标准作为产品综合性标准的理念，从产品的全生命周期角度出发，工作组从产品的设计研发、原材料和零部件、工艺装备、检验检测等生命周期出发，提炼了标准“四精”要求。在基本要求方面：为响应“浙江制造”标准作为产品综合性标准的理念，从产品全生命周期角度出发，
8、“浙江制造”团体标准研制工作组围绕温-压双控型微波消解装置的设计研发、原材料和零部件、工艺装备、检验检测等方面，进行先进性提炼，涵盖了产品的整个生命周期。（1）在产品设计上：1）硬件开发阶段应采用印制电路板（PCB）设计软件、嵌入式软件测试工具、三维造型软件等计算机辅助设计与仿真工具，对产品的电路和结构等模块进行开发与模拟；2）应采用温度、压力传感器感应消解罐内压力和温度的变化自动地改变微波发射功率，实现温度、压力/功率闭环控制；3）软件开发应采用一体化的开发工具；并具有编码、仿真、测试等流程管控能力；4）应采用COMSOL、CST、HFSS等一种或多种软件进行电磁场、温度场及多物理场耦合建模
9、，具备电磁场分布计算、传热计算、微波传输效率计算等仿真分析能力。（2）原材料和零部件：1）仪器外壳应采用耐腐蚀材料，如ABS材料；2）腔体采用双相不锈钢材料，如合金2507钢；3）密封件应采用PTFE、PFA等耐腐蚀性材料；4）磁控管应具备标称输出功率1250W；5）消解腔内材料可在260高温下长期使用。（3）在工艺装备方面：1）消解腔、波导管等关键零部件应采用数控加工设备制造；2）高压金属气管应采用数控设备弯管；3）耦合锥、耦合天线、波导等关键部件应采用坐标测量机或者专用工装检测尺寸、椭圆度等关键特性。（4）在检验检测方面：1）应配备微波泄漏检测仪、网络分析仪、增压泵、耐压绝缘测试仪、泄漏电
10、流测试仪、接地电阻测试仪、电参数测量仪、高低温试验箱、静电发生器、EMC组合发生器、电振动台等检测设备；2）应具备微波辐射泄漏、电气安全检测能力。在质量保证方面：为体现“浙江制造”标准的“精诚服务”这一理念，工作组结合产品实际销售情况，提出在用户遵守运输、贮存和使用条件下，从制造厂发货之日起18个月或用户投入运行之日起12个月（以先到日期为准），产品因制造质量不良而发生损坏或不能正常工作时，制造厂应无偿为用户修理或更换部件。3.2.2.3按照“浙江制造”标准制订框架要求，及“浙江制造”标准编制理念和定位要求研制标准草案情况。按照“浙江制造”标准制订框架要求，标准草案在基本要求、正常工作条件、技
11、术要求、试验方法、检验规则、标志、包装、运输和贮存及质量承诺等各个方面进行了全方位的阐述。按照“国内一流、国际先进”的要求，以国家标准为基础，对标国际标杆企业要求，力求体现最先进的浙江工艺，用高质量来保障品牌生命，成为温-压双控型微波消解装置这一细分的标杆和领跑者。3.2.2.4标准研讨会研讨情况温-压双控型微波消解装置标准草案于2024年1月5日在杭州市召开标准研讨会。在标准启动会暨研讨会上，标准研制工作组及相关专家根据“浙江制造”标准要求，针对产品的基本要求，技术指标要求和质量承诺进行研讨，并对产品核心技术指标对比维度进行探讨，充分考虑“浙江制造”标准制订框架要求、编制理念和定位要求等，全
12、面体现标准的先进性。标准研制工作组及相关专家对标准草案提出以下问题：1）修改标准名称为“温-压双控型微波消解装置”；2）修改标准英文名为uTemperatureandpressuredualcontrolmicrowavedigestionequipment,；3）修改完善基本要求；4）核实并修改“压力测量准确度”中压力测量点及其对应准确度；5）核实并修改“温度测量准确度”中温度测量点及其对应准确度；6）增加出厂检验判定规则。3.2.3征求意见3.2.4专家评审3. 2.5标准报批（根据标准版次调整）4标准编制原则、主要内容及确定依据3.1 编制原则标准编制遵循“合规性、必要性、先进性、经济性
13、、可操作性”的原则，尽可能与国际通国家标准准接轨，注重标准的可操作性，本文件严格按照GB/T1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定进行编写和表述。4. 1.1合规性本文件符合相关法律法规、产业政策以及强制性标准的要求，本文件核心指标之外的基本指标均符合相关国、国家标准的要求。根据“浙江制造”标准的编制理念，“国内一流、国际先进”的定位要求，以国家标准GB/T26814-2011温-压双控型微波消解装置技术要求和试验方法为基础，对标国外先进企业代表，本文件在精确、高效、可靠和安全性等均提出先进的标准要求。5. 1.2必要性本文件所有指标均以优化解决温-压双控型微波
14、消解装置的痛点出发。温-压双控型微波消解装置是微波消解装置中的高端型号，在设计中要求精确、高效、可靠和安全性。本次提出的“浙江制造”标准，规定了温-压双控型微波消解装置的关键性能指标，为相关生产企业提供参考和指导。6. 1.3先进性本文件先进性的主要表现：（1）压力测量准确度：国家标准规定为“标称压力10MPa条件下，最大压力准确度土0.7MPaw,本文件规定“标称压力10MPa条件下，最大压力准确度0.3MPa“，压力测量更准确，满足客户生产条件控制要求。（2）温度测量准确度：国家标准规定为“标称温度200。C条件下，最大温度准确度土79”，本文件规定为“标称温度200。C条件下，最大温度准
15、确度5七，温度测量更准确,满足客户生产条件控制要求。（3）升温速度：国家标准未规定，本文件规定为“最大升温速度不小于30r/min,提高消解效率，满足客户大批量样品需求。（4）压力控制稳定性：国家标准规定为“0.5MPaLOMPa下恒压IOlnin,偏差不大于0.1MPaw,本文件规定为“0.5MPa10.OMPa下恒压IOmin,偏差不大于0.05MPaw,压力控制更稳定，满足不同批次样品效果一致性要求。（5）温度控制稳定性：国家标准规定为“设定不同温度，偏差不大于7oCff,本文件规定为“设定不同温度，偏差不大于5七”，温度控制更稳定，满足不同批次样品效果一致性要求。（6）消解容器的耐压和耐热性能：国家标准规定为“耐压：L2倍标称最大压力3min;耐热：最大标称压力范围215C保持30min”，本文件规定为“耐压：1.3倍标称最大压力15min;耐热：最大标称压力范围250。C保持30min”，耐压耐热能力更强，满足安全性要求，满足难消解样品高温高压要求。（7）安全保护装置：国家标准未规定，本文件规定为“配备给水流量保护装置、压力保护装置、温度保护装置”，确保设备安全，保障生产环境安全和人身安全。（8）电压适应性：国家标准规定为220V22V正常运行”，本文件规定220V33V正常运行“，对
