资源描述

《机械制图考试题.docx》由会员分享,可在线阅读,更多相关《机械制图考试题.docx(10页珍藏版)》请在第壹文秘上搜索。

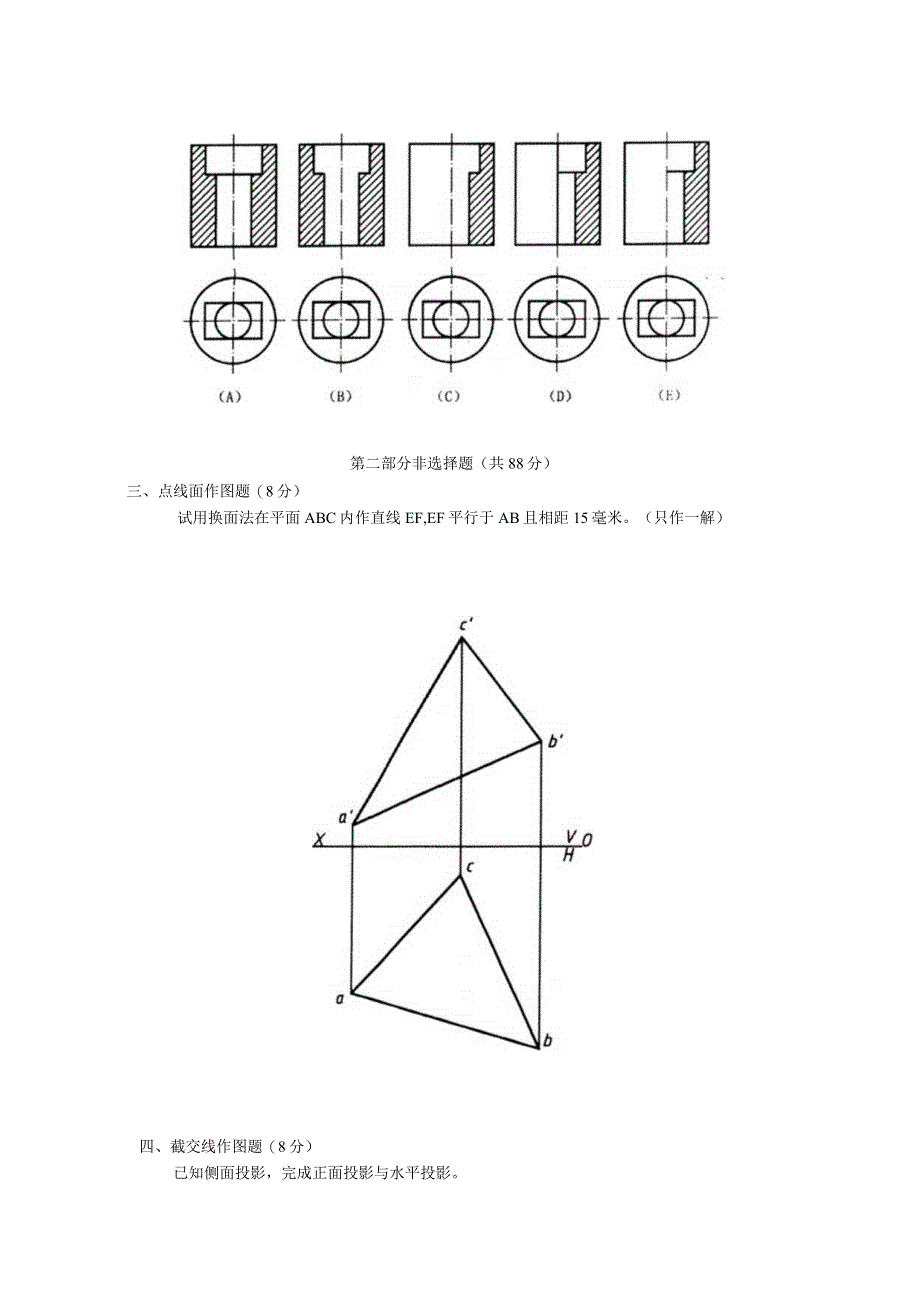

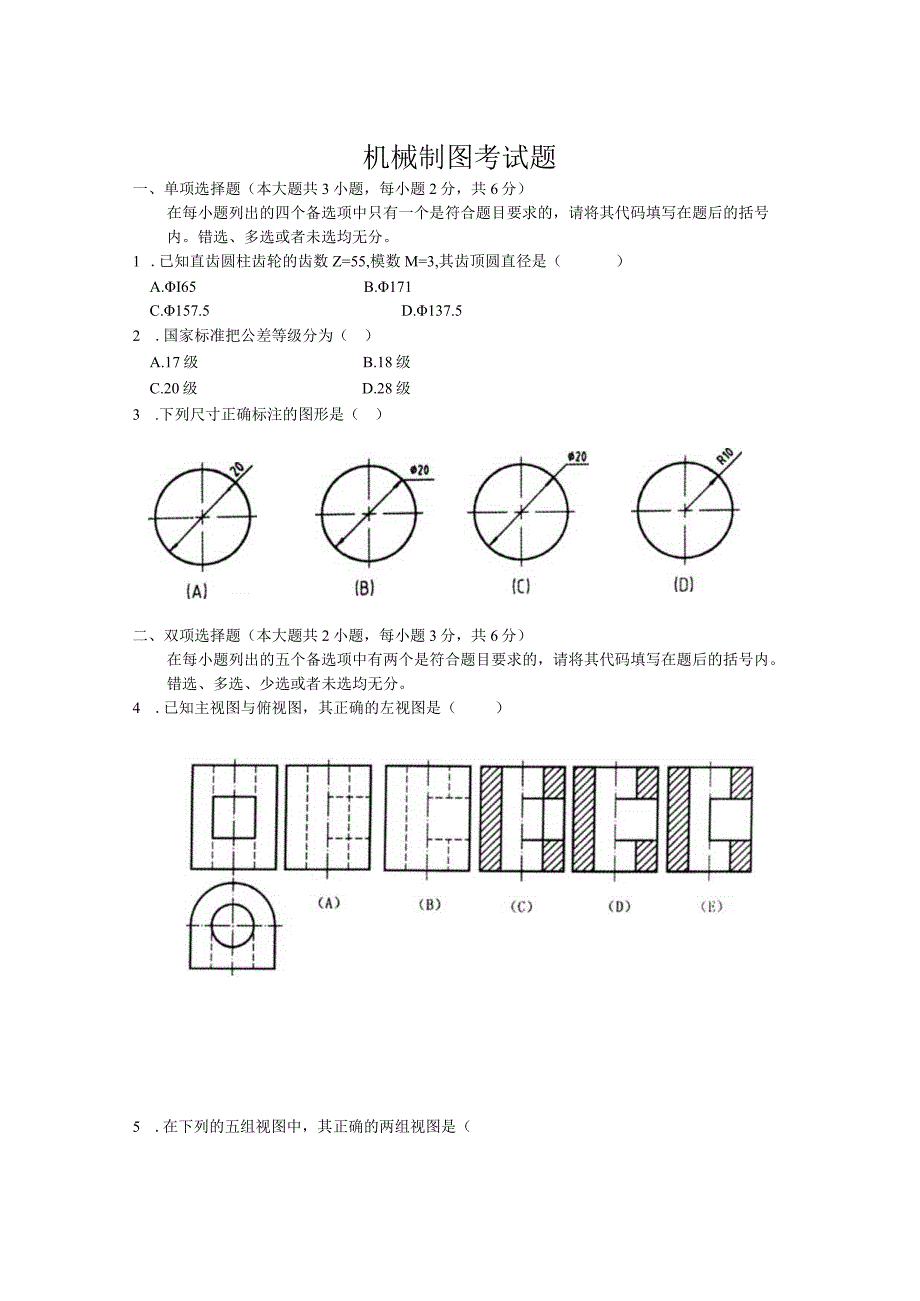

1、机械制图考试题一、单项选择题(本大题共3小题,每小题2分,共6分)在每小题列出的四个备选项中只有一个是符合题目要求的,请将其代码填写在题后的括号内。错选、多选或者未选均无分。1 .已知直齿圆柱齿轮的齿数Z=55,模数M=3,其齿顶圆直径是()A.I65B.171C.157.5D.137.52 .国家标准把公差等级分为()A.17级B.18级C.20级D.28级3 .下列尺寸正确标注的图形是()二、双项选择题(本大题共2小题,每小题3分,共6分)在每小题列出的五个备选项中有两个是符合题目要求的,请将其代码填写在题后的括号内。错选、多选、少选或者未选均无分。4 .已知主视图与俯视图,其正确的左视图

2、是()5 .在下列的五组视图中,其正确的两组视图是(第二部分非选择题(共88分)三、点线面作图题(8分)试用换面法在平面ABC内作直线EF,EF平行于AB且相距15毫米。(只作一解)四、截交线作图题(8分)已知侧面投影,完成正面投影与水平投影。五啜鬻鬻8暮水平投影(保留作图线,并用数字标出特殊点,至少作两个通常点)。六、已知组合体的主视图与俯视图,完成组合体的左视图。(10分)七、标注方槽定位尺寸与长圆槽的定位与定形尺寸。(8分)八、表达方法(10分)根据给定的视图,将主视图补画为半剖视图,在指定位置画出全剖视的左视图。九、补全螺钉连接装配图中所缺的线。(6分)十、读装配图(见本试卷第8页)并

3、拆画零件图(本大题共3小题,其中第6小题15分,第7小题3分,第8小题2分,共20分)6 .用适当的表达方法,按1:1拆画出支承螺杆(4号零件)的零件图。7 .把装配图上与该零件有关的尺寸标注到零件图中。8 .在零件图中标注指定表面的表面粗糙度代号:16圆柱面的Ra值为1.6,顶部V形槽的Ra值为3.2(标注单面即可)。十一、计算机绘图题(本大题共3小题,其中第9小题2分,第10小题4分,第11小题4分,共10分)9 .填空(命令名能够写中文或者英文)(每空1分,共2分)(1)以等距的形式复制单个实体,应该使用命令?(2)擦除一个或者多个图形实体,应该使用命令?10 .根据图形的变化,在横线上

4、填写所需的命令名,每处只能填写一个命令名。(命令名能够写中文或者英文。每空2分,共4分)11 .要完成座标纸上所画图形,已知a图,完成b图。按照命令执行过程提示,填写所需数据。(每空1分,共4分)CommandiArraySelectObjeCt:选a图的三角形/RectangularOrAiTay:(/P):R7Numberofrows():ZNumberofcolumns():7Unitcellordistancebetweenrows()7Distancebetweencolumns():7(0.0)W20W4050W7080(0.0)鼬JO40KM7080部件作用说明螺旋调节支座是支撑轴类工件(见图中顶部的双点划线)所用的部件。在支承座(2)的左面有紧定螺钉旋入,它能够顶住支承螺杆轴段上的键槽中,可起到导向及固定作用。调节螺母(3)的下表面与支承座(2)的顶面接触,当旋动调节螺母(3)时,由于螺母M18XL5的作用,使支承螺杆作上下移动,当顶部的V型槽接触到工件后,即可用紧定螺钉(1)固定住螺杆。40204支承螺杆14530203调节螺母14520202支承座145!10201紧定螺钉110序号代号名称件数材料备注i,制图(日期)图号02!审核(日期)件数,11

展开阅读全文
相关资源
猜你喜欢
相关搜索

当前位置:首页 > 高等教育 > 习题/试题

copyright@ 2008-2023 1wenmi网站版权所有
