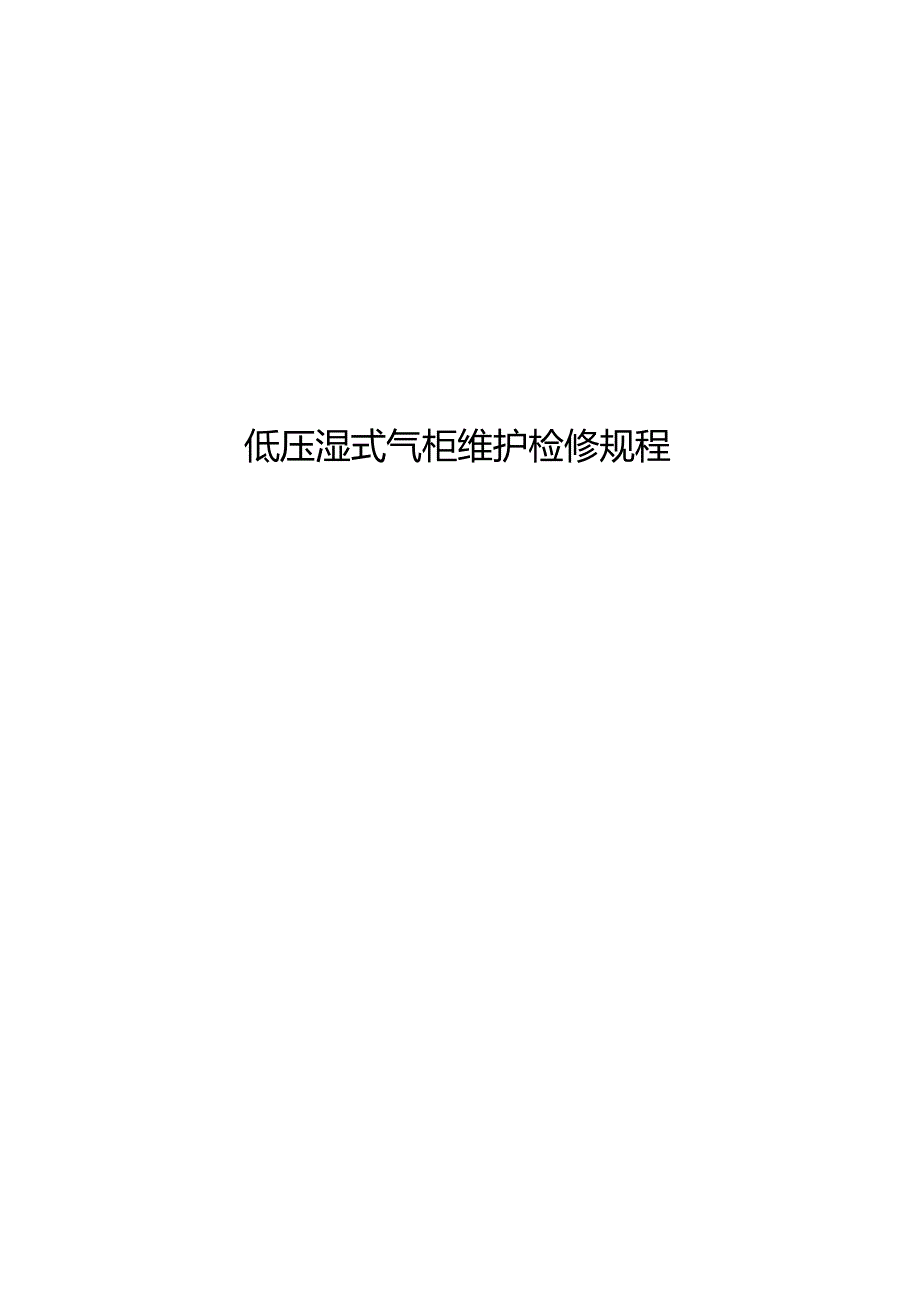

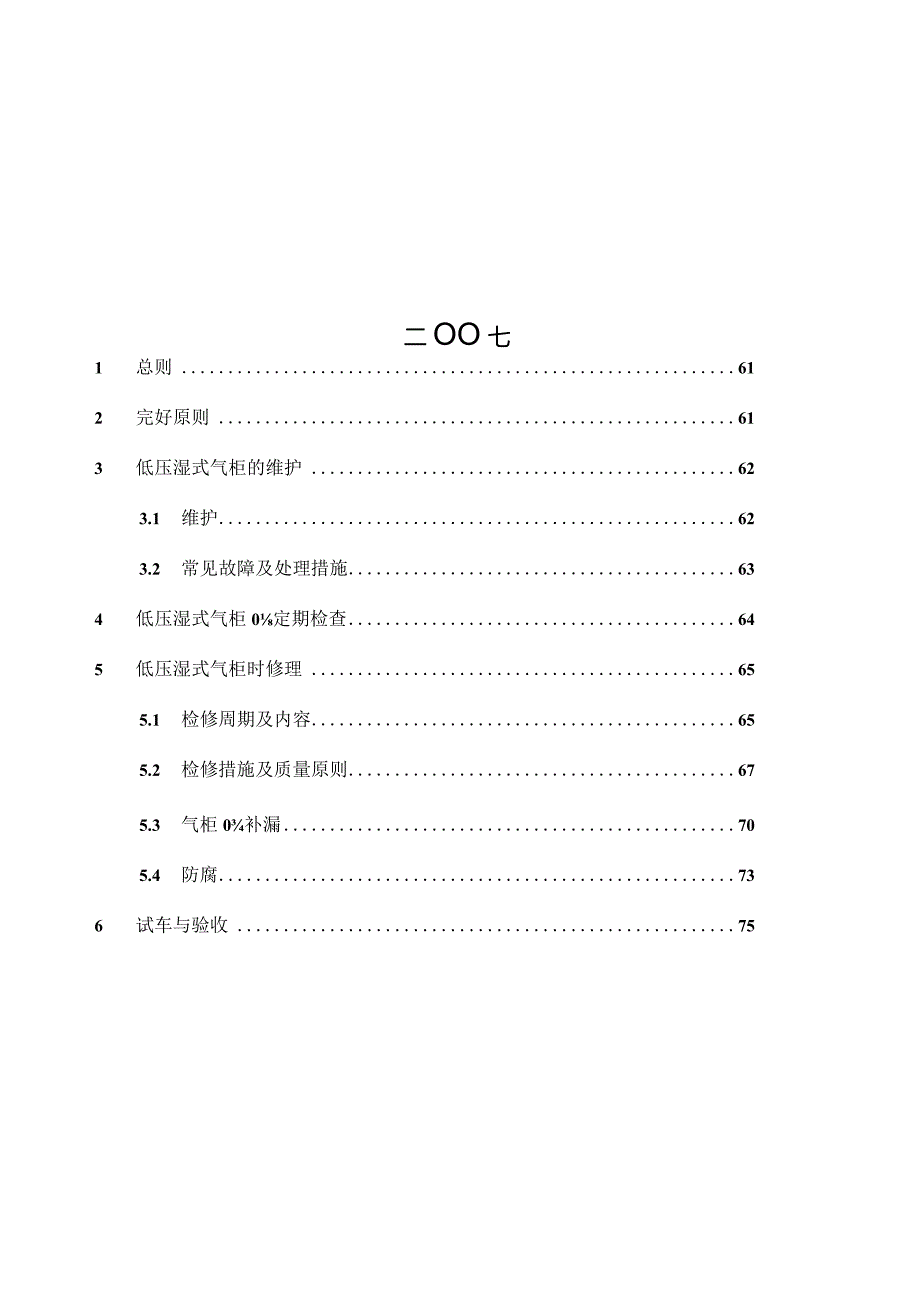

1、低压湿式气柜维护检修规程二OO七1 总则612 完好原则613 低压湿式气柜的维护623.1 维护623.2 常见故障及处理措施634 低压湿式气柜0定期检查645 低压湿式气柜时修理655.1 检修周期及内容655.2 检修措施及质量原则675.3 气柜0补漏705.4 防腐736 试车与验收757 维护检修安全注意事项791 总则1.1 合用范围参照原化学工业部颁布的低压湿式气柜维护检修规程(HG2500791)以及金属焊接构造湿式气柜施工及验收规范(HJG21283)等有关技术规范、资料编制本规程。本规程合用于水煤气气柜和燃料气气柜(5000m3螺旋导轨式低压湿式气柜，如下简称为“气柜”
2、)的维护检修。1.2 构造简述低压湿式气柜是可变容积的储存气体的设备，一般用于储存都市煤气、化工生产中的原料气、半水煤气或水煤气及其他气体。在化工生产中除起着均衡系统负荷和缓冲作用外,同步也具有对工艺气体净化除尘的作用。低压湿式气柜重要由水槽、中节、钟罩、外导架、导轨、进气室、出气室、进气立管、出气立管、最高(最低)限位装置、配重等部件构成。中节、钟罩依托导轨、导轮在水槽中自由升降而变化储气容积。按升降形式可以分为螺旋导轨式、外导架直升式、无外导架直升式等三种。2 完好原则2.1 零、部件2.1.1各零部件完整洁全，质量符合规定。2.1.2 最高、最低限位联锁、讯号、自动放空装置等齐全，敏捷，
3、精确。2.1.3 管道、管件、阀门、支架等安装合理、牢固、完整，涂色符合规定。2.1.4 防腐、保温、防冻、避雷、防静电、照明等设施完整有效，符合规定。2.2 运行性能2.2.2 各塔节升降正常，压力均衡，无脱轨、卡轨等现象。2.2.3 导轮、导轨润滑良好，油杯齐全，油质符合规定。2.2.4 无异常的震动，塔节间无摩擦，导轮座及导轮连接螺栓无松动。2.2.5 储气量到达设计规定或查定能力。2.3 技术资料2.3.2 设备技术档案齐全、精确。应具有：.1施工单位所提供的气柜交工文献，包括1. 钢材、配件和焊接材料的合格证书；2. 主体构造的组装记录及排版图；3. 气柜底板严密性试验记录；4. 气
4、柜焊缝的检查记录，水槽壁焊缝的无损探伤记录；5. 气柜总体试验记录；6. 气柜防腐记录；7. 基础沉陷观测记录；8. 设计变更文献。.2安装使用阐明书。设备履历卡片。.4设备总装配图、重要零部件图及易损件图样。.5设备运行合计时间。.6设备缺陷及历年事故状况记录。.7设备检修、试验与技术鉴定记录。.8设备评级记录。.9设备润滑记录。2.3.3 操作规程、维护检修规程齐全。2.4 设备及环境2.4.2 气柜周围整洁清洁，无杂草、杂物，道路畅通。2.4.3 水槽壁、各塔节壁板、顶板无漏水漏气。2.4.4 进气室、出气室的溢流水封溢流正常，无堵塞、漏气，抽水装置齐全，应用可靠;排水阀、上水阀、放空阀
5、等无泄漏。3 低压湿式气柜的维护3.1 维护3.1.2 气柜在运行中，操作人员应严格执行操作规程和控制储存气体（水煤气、燃料气）的工艺指标，保证安全装置和防雷、防静电装置完好；尤其要注意气柜的升起高度不得超过容许极限，以防止气柜被顶翻或抽瘪。3.1.3 操作人员应通过考核合格后持证上岗，要做到“四懂”“三会”（即懂构造、懂原理、懂性能、懂用途；会使用、会维护保养、会排除故障）。3.1.4 按照岗位操作法的规定，定期、定线、定点进行巡回检查，巡回检查每班不少于两次，重要检查内容有:.1气柜B水槽、环形水封与否保持正常液位和溢流，有无跑气、跑水现象，要常常给环形水封加注补充水，冬季要防止结冰。.2
6、气柜的导轮与导轨B接触、转动状况与否正常，导轮、导轨、导轮座的紧固状况与否正常；要定期加油润滑，一般每月一次。.3保持进出口小室、地下室的清洁，无积水；每四小时检查一次进出口小室各阀门的开关状况和地下室积水状况，并及时抽去积水；遇下暴雨时要注意防止雨水倒流进小室;每月一次检查进出口小室的溢流水封，严防进出口小室水封被封死，必要时清洗积垢。3.1.5 在有六级以上大风或雷雨天气时，气柜容积应控制2500m3左右，以防止机械变形或遭雷击着火；气柜升降速度不得不小于0.6mmin.3.1.6 若气柜长期停车，应用氮气进行置换，直到气柜内的气体中CO+H20含量不不小于0.5%（体积比）为止。3.1.
7、7 消除跑、冒、滴、漏，并做好防冻保暖工作。3.1.8 专业技术人员定期检查气柜的避雷设施和接地地线，测量接地电阻与否符合有关技术规定。检测工作每年至少一次。3.1.9 出现下列状况之一时，操作人员应采用措施紧急停车，并及时向有关部门汇报。.1水槽、环形水封被冲破，气柜急速下降；.2气柜倾斜；.3卡轨，气柜不升不降、压力波动大；.4自动放空水封泄漏，致使大量漏气；.5容积失控，限位联锁装置失效；.6发生其他危及气柜安全运行的意外状况。3.2常见故障及处理措施低压湿式气柜运行中常见故障及处理措施如下表。故障现象故障原因处理方法整体倾斜L储气量超过规定口勺储气容积高度2.基础沉陷3.卡轨或脱轨1
8、.检查修理限位装置,降到规定勺操作指标2 .详细检查沉陷原因,并作复位处理3 .更换导轮,调整导轮伸缩长度故障现象故障原因处理方法环形水封跑气1 .水槽水位高度低于环形水封高度2 .环形水封漏水或缺水3 .超过规定的储气容积高度4 .卡轨致使内压超过设计压力冲破水封5 .中节下部腐蚀1 .水槽加水到正常液位并保持溢流2 .加大补充水量,或停车检查修理水封3减少高度4 .检查导轨导轮并进行处理,加足补充水5 .减少使用高度或修理中节自动放空跑气1 .水封槽漏水或缺水2 .水封钟罩烂穿3 .内压过大冲破水封1 .水封加水使溢流正常2 .停止运行，检查修理钟罩3 .处理卡轨等缺陷进出口小室被水封死,
9、地下室大量进水1 .进、出口立管腐蚀漏水2 .立管与水槽底连接处的焊缝开裂漏水3 .立管与基础之间密封材料失效漏水4 .溢流水封堵塞5 .暴雨时大量雨水倒流地下室1.清洗溢流水封，排除积水1 .采用堵漏措施，停车全面检查修理2 .采用堵漏措施4 .清理溢流水封保持正常溢流5 .检查清理排水沟防止雨水倒流抽负压L最低限位联锁讯号失效2 .进口小室水封封死3 .卡轨钟罩不降4 .操作失误L立即停车2 .检查溢流水封排除积水3 .检查卡轨原因并进行处理,恢更钟罩自由升降4 .按操作法规定规定纠正误操作4低压湿式气柜的定期检查低压湿式气柜0定期检查分为外部检查、内外部检查、全面检查和非定期检查等四类。
10、4.1 外部检查4.1.1 气柜B外部检查在气柜正常运行中进行，每季度一次。4.1.2 外部检查B内容为：.1气柜表面防腐层有无脱落，本体有无锈蚀，对于腐蚀部位应进行测厚；.2气柜0焊缝等处有无裂纹、变形和泄漏等现象；气柜B导轮与导轨吻合及磨损状况，导轮B润滑状况等;.4气柜0基础有无下沉、倾斜或裂缝等现象；.5进出口小室B溢流水封运行与否正常，必要时清洗积垢。4.2 内外部检查4.2.1 气柜的内部检查，应结合气柜停车或系统停车时进行，每年一次。4.2.2 内外部检查的内容为：.1外部检查的所有项目；.2检查气柜内表面防腐层有无脱落，本体有无锈蚀；对于腐蚀部位应进行测厚以查明腐蚀深度和分布状
11、况。4.3 全面检查4.3.1 气柜的全面检查应结合系统停车大修时进行，一般每三年进行一次。4.3.2 全面检查B内容为：.1内外部检查的所有项目；.2对各部位的壁板，尤其是腐蚀严重的部位进行无损测厚，如无条件进行无损测厚时，也可钻孔（。5mm）测厚，然后补焊；.3各环形水封及上体水封进行注水试验以检查泄漏状况；.4进行气密试验；.5进行升降试验；若气柜需进行补焊等检修工作，气密试验和升降试验则作为检修后时检查工作，应在检修完毕后进行。4.4 非定期检查4.4.1 非定期检查就是提前进行气柜B内外部检查或全面检查，检查内容可根据实际状况决定按内外部检查项目或者按全面检查项目进行。4.4.2 在
12、下列状况之一时，应进行非定期检查：.1气柜在运行中或在气柜外部检查时发既有泄漏、变形，处在危险状态；.2气柜停用一年以上，重新投入运行时；.3气柜更换钟罩、中节或其他重要部件，或者进行局部补焊后；.4根据气柜的技术状况，设备管理部门或使用单位认为有必要时。5低压湿式气柜的修理5.1 检修周期及内容5.1.1 气柜的检修分为定期计划检修和临时检修；定期计划检修根据检修间隔期和检修工作量可分为小修、中修和大修；临时检修是由于某种原因而进行0临时检修。5.1.2 检修周期如下：5.1.3 小修，间隔期一般为一年；5.1.4 中修，间隔期一般为三年；5.1.5 大修，间隔期一般为六年。5.1.6 检修
13、内容.1小修：1. 气柜的内部检查；2. 气柜的局部补漏；3. 气柜B导轨检查、清洗，添加或更换润滑油（脂）；更换个别磨损严重的导轮；4. 气柜内、外表面0局部防腐。.2中修：包括小修J所有项目;2. 消除中节、钟罩壁、环形水封、顶棚板泄漏；3. 水槽壁及底板检查修理；4. 检查、调整导轮与导轨B接触间隙和磨损状况，对转不动B和磨损严重B导轮进行修理或更换；5. 检查外导轮和螺旋导轨的连接固定螺栓；6. 气柜外部检查、修理、防腐修补。7. 最高、最低限位安全联锁装置修理或调试；8. 进气室、出气室B排水泵检查修理；9. 进气室、出气室内部检查，防腐修补，溢流水封清理、检查修理或更换；10. 自
14、动放空各部件检查修理或更换；11. 所有阀门、管道检查修理或更换；12. 照明、防雷、防静电装置检查调试；13. 地下室混凝土构件检查处理。.3大修：1. 包括中修的所有项目；2. 水槽检查修理，工字钢托座检查修理或更换；3. 导轨、立柱、构件检查测量，视状况修理或更换；4. 中节上下水封槽、钟罩下水封槽检查测量，视状况整形、修理或局部更换；中节、钟罩环形水封蒸汽加热管检查或更换；5. 中节、钟罩环形蒸汽加热管检查或更换；6. 中节、钟罩壁板、顶棚板、骨架检查修理，视状况局部更换;7 ,进气室、出气室、进气立管、出气立管检查修补或更换；8 .气柜下沉量、倾斜状况检查测量校正；基础修补；9 .自动放空B水封、钟罩、放空管、手动放空阀检查修理或更换；10 .配重块检查修理或更换，调整配重；11 .内外壁全面防腐；12 .上水管、放水管和蒸汽管的保温修补。5.1.4临时检修一般状况下为气柜发生局部泄漏时进行补漏。5.2检修措施及质量原则5.2.1检修前的准备工作.1确定检修内容，制定检修方案，编制检修计划和检修进度。钟罩、中节和水槽等重要构件有较大面积需更新时，其施工措施和质量原则要按金属焊接构造湿式气柜施工及验收规范(HGJ21283)执行。.2检修前对检修人员进行任务、技术、
