《滚镀锌镍合金znickel990电镀工艺操作规程.docx》由会员分享，可在线阅读，更多相关《滚镀锌镍合金znickel990电镀工艺操作规程.docx（5页珍藏版）》请在第壹文秘上搜索。

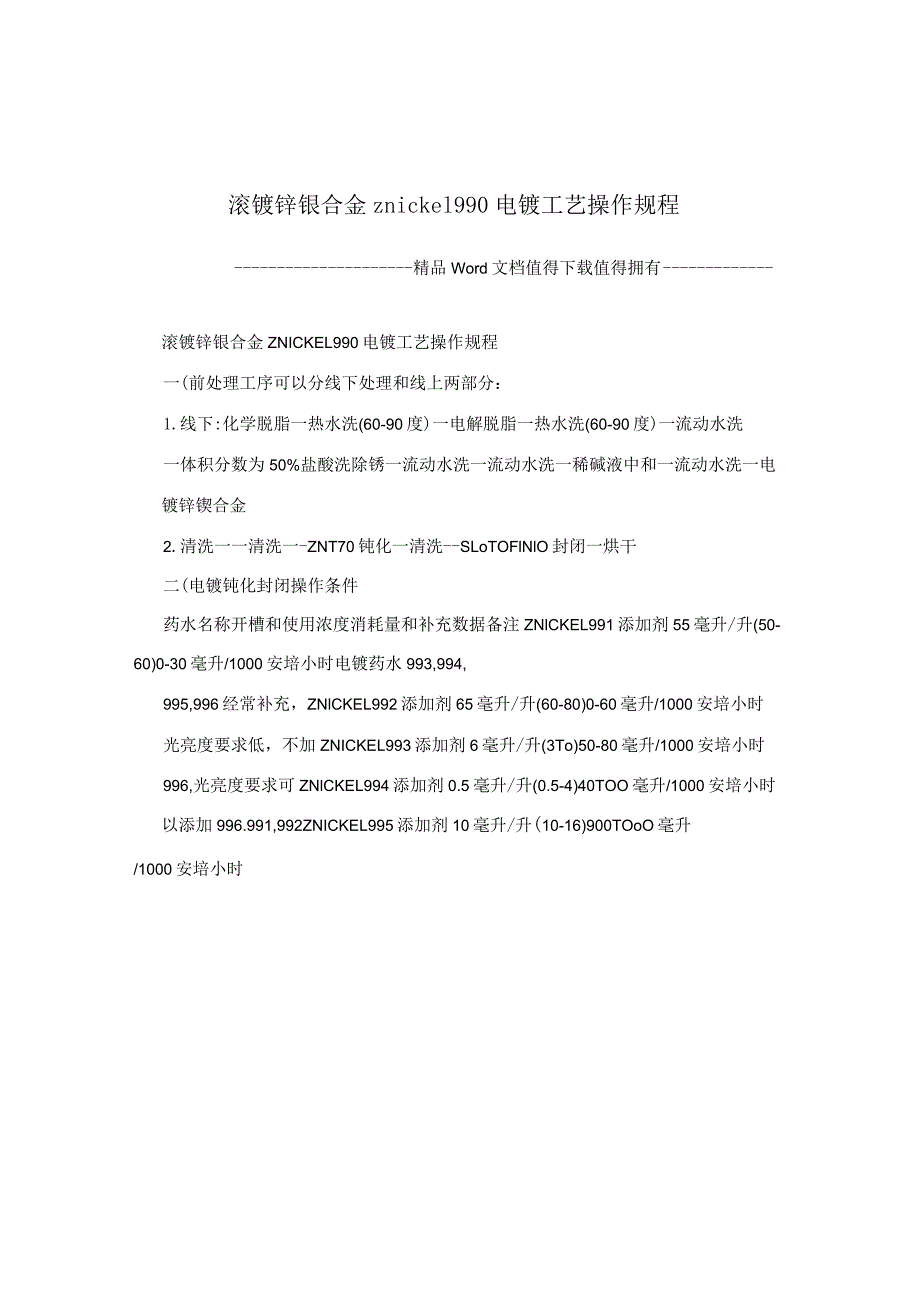

1、滚镀锌银合金znickel990电镀工艺操作规程精品Word文档值得下载值得拥有滚镀锌银合金ZNICKEL990电镀工艺操作规程一(前处理工序可以分线下处理和线上两部分：1.线下:化学脱脂一热水洗(60-90度)一电解脱脂一热水洗(60-90度)一流动水洗一体积分数为50%盐酸洗除锈一流动水洗一流动水洗一稀碱液中和一流动水洗一电镀锌锲合金2.清洗一一清洗一-ZNT70钝化一清洗-SLoTOFlNlO封闭一烘干二(电镀钝化封闭操作条件药水名称开槽和使用浓度消耗量和补充数据备注ZNlCKEL991添加剂55毫升/升(50-60)0-30毫升/1000安培小时电镀药水993,994,995,996经

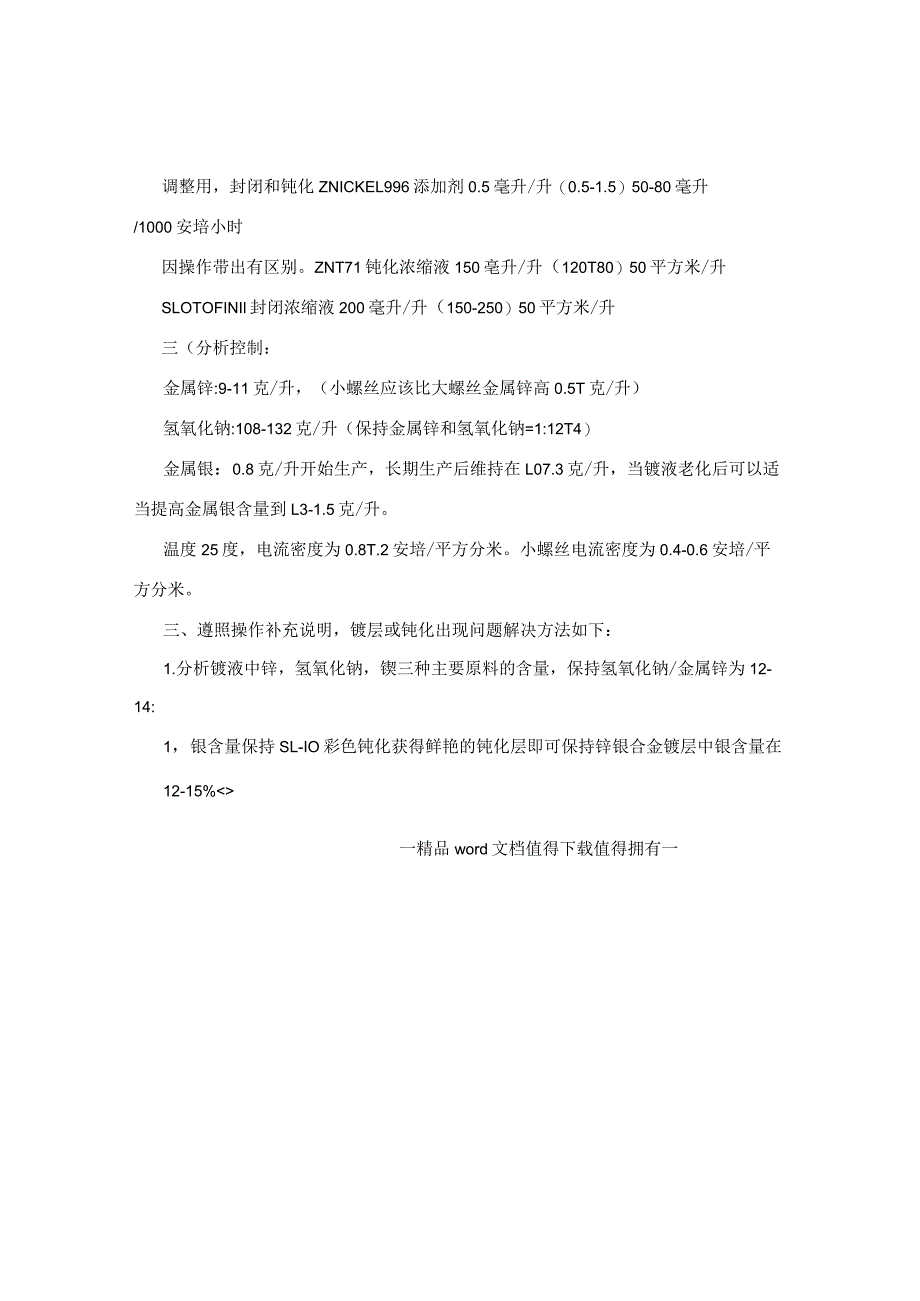

2、常补充，ZNlCKEL992添加剂65毫升/升(60-80)0-60毫升/1000安培小时光亮度要求低，不加ZNICKEL993添加剂6毫升/升(3To)50-80毫升/1000安培小时996,光亮度要求可ZNlCKEL994添加剂0.5毫升/升(0.5-4)40TOO毫升/1000安培小时以添加996.991,992ZNICKEL995添加剂10毫升/升(10-16)900TOoO毫升/1000安培小时调整用，封闭和钝化ZNICKEL996添加剂0.5毫升/升（0.5-1.5）50-80毫升/1000安培小时因操作带出有区别。ZNT71钝化浓缩液150亳升/升（120T80）50平方米/升S
3、LOTOFINIl封闭浓缩液200毫升/升（150-250）50平方米/升三（分析控制：金属锌:9-11克/升，（小螺丝应该比大螺丝金属锌高0.5T克/升）氢氧化钠:108-132克/升（保持金属锌和氢氧化钠=1:12T4）金属银：0.8克/升开始生产，长期生产后维持在L07.3克/升，当镀液老化后可以适当提高金属银含量到L3-1.5克/升。温度25度，电流密度为0.8T.2安培/平方分米。小螺丝电流密度为0.4-0.6安培/平方分米。三、遵照操作补充说明，镀层或钝化出现问题解决方法如下：1.分析镀液中锌，氢氧化钠，锲三种主要原料的含量，保持氢氧化钠/金属锌为12-14:1，银含量保持SL-I

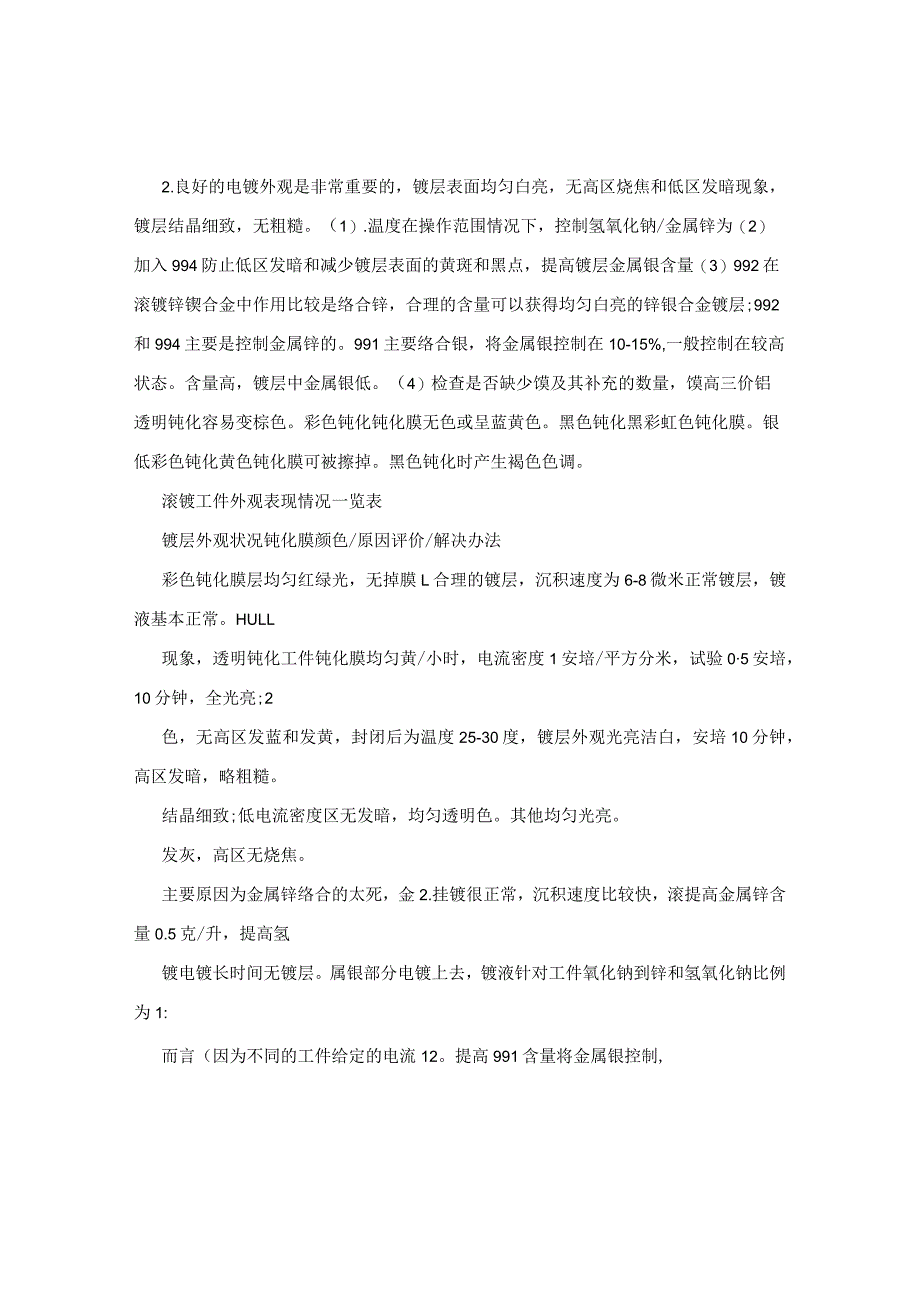

4、O彩色钝化获得鲜艳的钝化层即可保持锌银合金镀层中银含量在12-15%一精品word文档值得下载值得拥有一2.良好的电镀外观是非常重要的，镀层表面均匀白亮，无高区烧焦和低区发暗现象，镀层结晶细致，无粗糙。（1）.温度在操作范围情况下，控制氢氧化钠/金属锌为（2）加入994防止低区发暗和减少镀层表面的黄斑和黑点，提高镀层金属银含量（3）992在滚镀锌锲合金中作用比较是络合锌，合理的含量可以获得均匀白亮的锌银合金镀层;992和994主要是控制金属锌的。991主要络合银，将金属银控制在10-15%,一般控制在较高状态。含量高，镀层中金属银低。（4）检查是否缺少馍及其补充的数量，馍高三价铝透明钝化容易变
5、棕色。彩色钝化钝化膜无色或呈蓝黄色。黑色钝化黑彩虹色钝化膜。银低彩色钝化黄色钝化膜可被擦掉。黑色钝化时产生褐色色调。滚镀工件外观表现情况一览表镀层外观状况钝化膜颜色/原因评价/解决办法彩色钝化膜层均匀红绿光，无掉膜L合理的镀层，沉积速度为6-8微米正常镀层，镀液基本正常。HULL现象，透明钝化工件钝化膜均匀黄/小时，电流密度1安培/平方分米，试验05安培，10分钟，全光亮;2色，无高区发蓝和发黄，封闭后为温度25-30度，镀层外观光亮洁白，安培10分钟，高区发暗，略粗糙。结晶细致;低电流密度区无发暗，均匀透明色。其他均匀光亮。发灰，高区无烧焦。主要原因为金属锌络合的太死，金2.挂镀很正常，沉积
6、速度比较快，滚提高金属锌含量0.5克/升，提高氢镀电镀长时间无镀层。属银部分电镀上去，镀液针对工件氧化钠到锌和氢氧化钠比例为1:而言（因为不同的工件给定的电流12。提高991含量将金属银控制,密度是不同的，比如一般的滚镀工不易沉积，当金属锌和银共同沉积才可。件可以在0.7-1.2安培/平方分米电流工作，但是有些工件需要更小的电流密度比如小于0.5安培/平方分米，这时，电镀存在金属锌的沉积和金属锌的溶解，当沉积速度小于溶解的速度，势必造成金属锌的溶解，锌银合金镀层无法实现。钝化膜颜色在高区略带棕色，原因锌银合金镀层比例不协调。镀槽给3.镀层正常钝化膜颜色不正常。是工件在电镀中镀层银含量高或在定的
7、电流过大造成工件表面锌锲含电镀好未及时钝化造成的，在存放量相差悬殊造成的。电镀好后及时中碱液会将锌锲合金中锌溶解导致清洗钝化，如果仍未改善，增加电镀层粗糙无光泽，表层银含量提高。流和提高金属锌含量或稀释镀液降彩色钝化发蓝或无钝化膜。黑色钝低锌和982的络合强度。化膜黑度均匀一致。此种工件建议采用高锌，低银，低4.深孔零件深孔无镀层。L金属锌含量低。氢氧化钠浓度比较合理。如金属锌2 .金属银含量高。IoT2克/升，氢氧化钠120T35克/升，金属银为LOT.2克/升或以下。精品精品WOrd文档值得下载值得拥有3 .氢氧化钠高或低。991和992应该同其匹配。4 .991和992络合剂浓度高。1.高的电流效率产生高的生产量。（D控制温度在25度之间，（2）严格控制992的过量添加，控制金属锌在操作范围。（3）冷冻设施要健全，冬天的冷冻去碳酸盐和硫酸盐以及夏天防止温度的过度上升。（4）过滤系统保证镀液中无杂物和利用过滤平时去除部分碳酸盐和硫酸盐。（5）溶锌在电镀槽中，必须有阳极袋，副槽溶锌要用过滤机循环。一精品word文档值得下载值得拥有一
