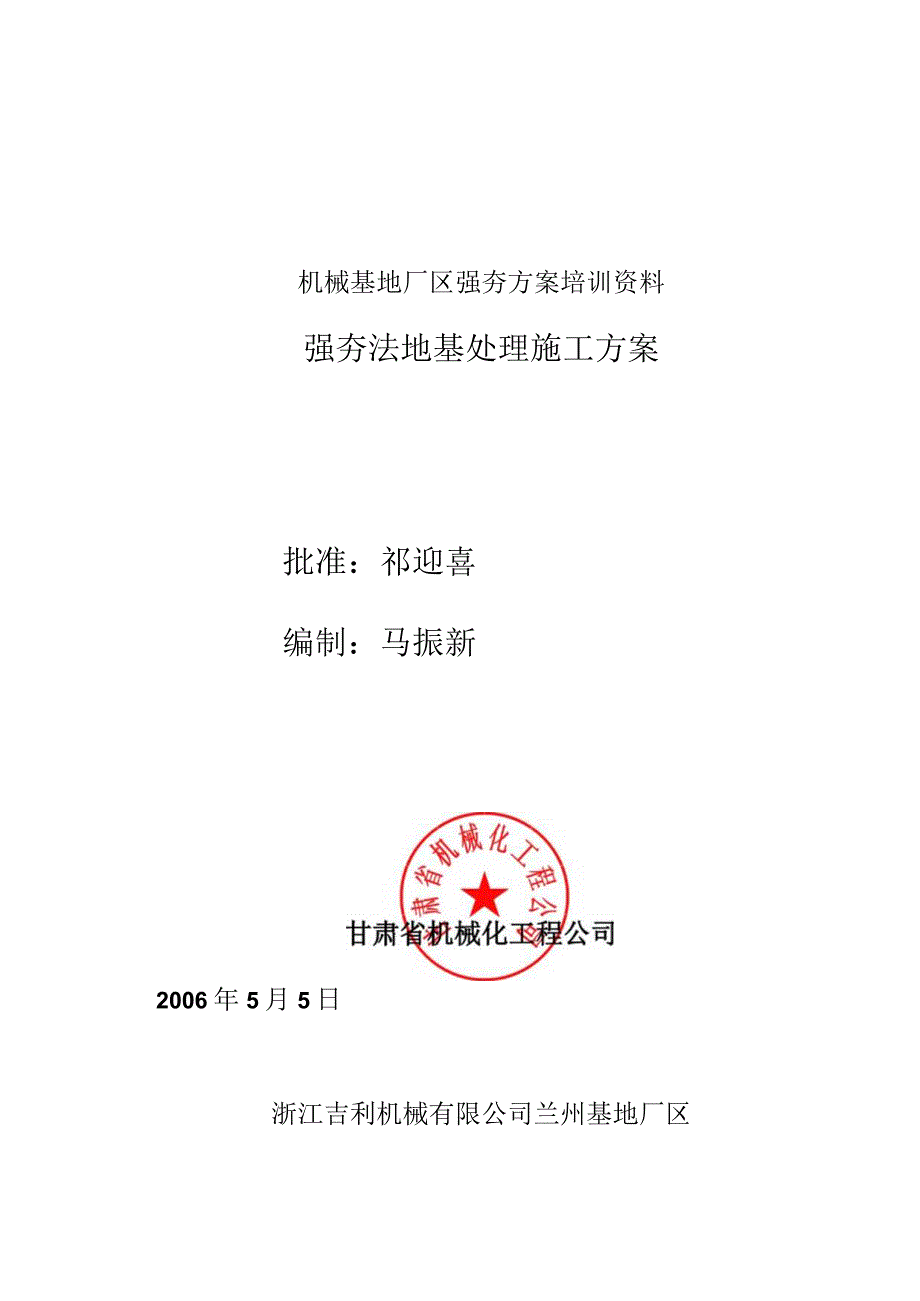

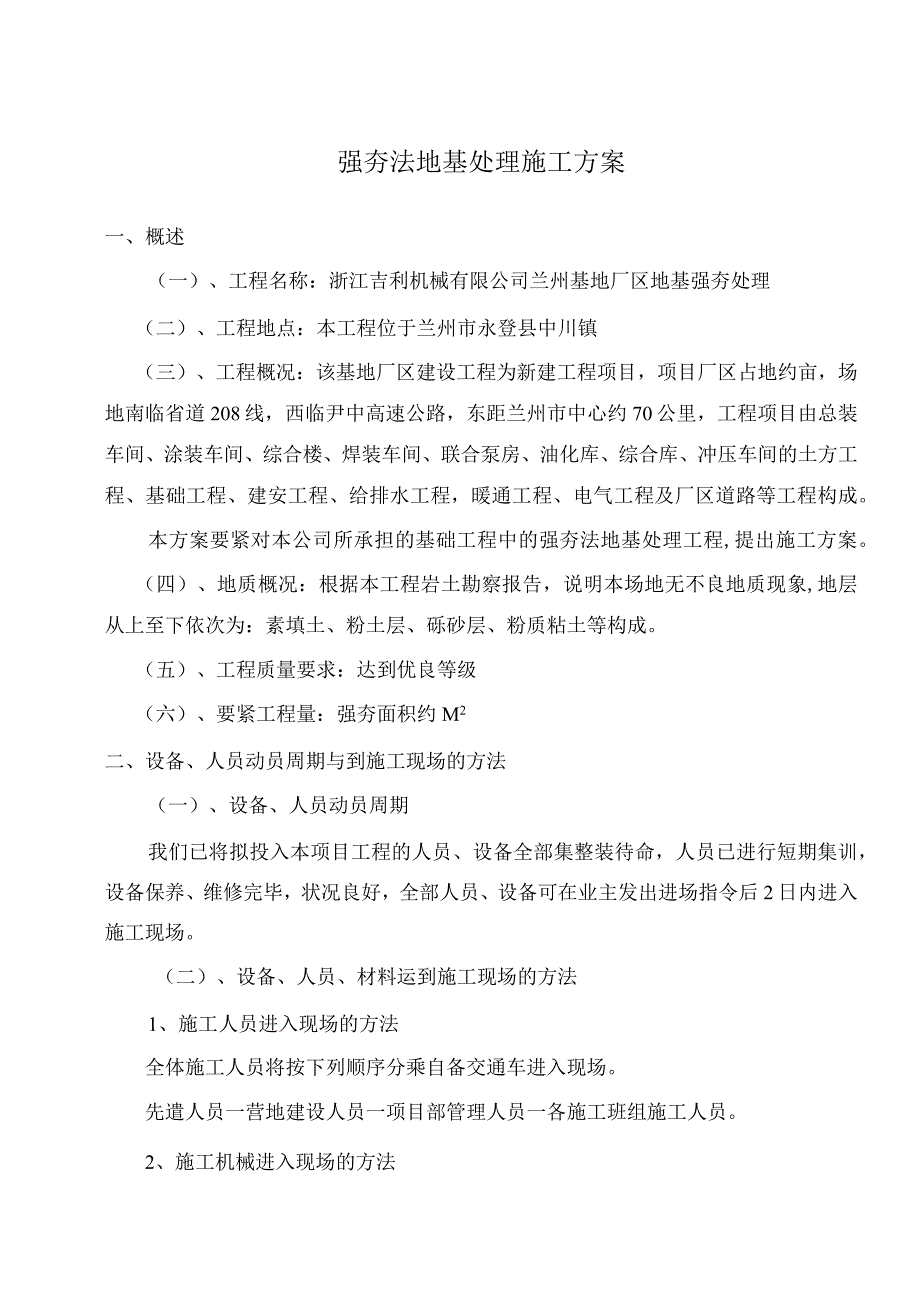

1、机械基地厂区强夯方案培训资料强夯法地基处理施工方案批准：祁迎喜编制：马振新2006年5月5日浙江吉利机械有限公司兰州基地厂区强夯法地基处理施工方案一、概述（一）、工程名称：浙江吉利机械有限公司兰州基地厂区地基强夯处理（二）、工程地点：本工程位于兰州市永登县中川镇（三）、工程概况：该基地厂区建设工程为新建工程项目，项目厂区占地约亩，场地南临省道208线，西临尹中高速公路，东距兰州市中心约70公里，工程项目由总装车间、涂装车间、综合楼、焊装车间、联合泵房、油化库、综合库、冲压车间的土方工程、基础工程、建安工程、给排水工程，暖通工程、电气工程及厂区道路等工程构成。本方案要紧对本公司所承担的基础工程中
2、的强夯法地基处理工程,提出施工方案。（四）、地质概况：根据本工程岩土勘察报告，说明本场地无不良地质现象,地层从上至下依次为：素填土、粉土层、砾砂层、粉质粘土等构成。（五）、工程质量要求：达到优良等级（六）、要紧工程量：强夯面积约M2二、设备、人员动员周期与到施工现场的方法（一）、设备、人员动员周期我们已将拟投入本项目工程的人员、设备全部集整装待命，人员已进行短期集训，设备保养、维修完毕，状况良好，全部人员、设备可在业主发出进场指令后2日内进入施工现场。（二）、设备、人员、材料运到施工现场的方法1、施工人员进入现场的方法全体施工人员将按下列顺序分乘自备交通车进入现场。先遣人员一营地建设人员一项目
3、部管理人员一各施工班组施工人员。2、施工机械进入现场的方法强夯施工机械由公司就近从各本公司在省内施工的各工地进行抽调，由拖车运输进场，经组装后投入施工。强夯机械安装拆卸所需用的汽车吊50T汽车吊及场外运输拖车、载重汽车等机械，由公司按工程进展情况另行统一组织派遣，本项目不作专项配备。三、施工部署：（一）、建立施工组织机构本工程工期要求紧，质量要求高，现场施工单位多，为保质按期完成施工任务，将组建地基处理工程项目经理部，实行项目法管理，全权负责工程的组织、施工与管理。1、施工组织机构项目经理项目技术负责人项目副经理机械修理班测量化验班施工项目管理人员配备表姓名性别职务职称学历年龄工作年限黄相利男
4、项目经理助理工程师高中4220年罗树贵男技术负责人助理工程师中专4019年钱富海男项目副经理助理工程师大专4522年毛发国男项目安全负责人助理工程师大专297年李树芳女资料员技术员中专213年吕芳女预算员工程师中专4218年李连英女实验员技术员中专3714年任伟周男施工员技术员大专275年殳建国男测量员技术员中专4020年徐正军男机械、材料员工程师大专34U年（二）、施工准备计划1、组织有关技术人员对工程地质情况、设计要求、图纸及资料进行熟悉与研究，结合现场勘察情况及我公司多年从事强夯施工的经验与可靠的施工技术力量，重点掌握设计要求，懂得设计意图，对不明确的问题应全面记录，待技术交底时提出。2
5、、对全体参加施工人员进行技术交底，由项目技术负责人，将设计要求、施工方法、进度要求、质量要求、安全措施进行交底，使每个施工人员熟悉自己应尽的职责，技术交底务必做好记录。3、对移交的操纵点及水准点要逐一记录并保护，在施工现场设置的临时操纵点及水准点，其数量视现场条件与施工需要而定。4、组织维修人员对施工机械进行检修、保养，做好进场准备工作。（三）、施工进度计划按照工期要求，我公司将调派足够的施工机械，足够的熟练技术工人，修理工人，保证机械完好率与出勤率。以现有的场地条件，同时在三个施工面施工，在60个工作日内确保按期竣工。（四）、施工机械配备计划施工机械名称规格（功率）数量（台）计划进退场时间强
6、夯机(200T-M)WlOOl45.28.8推土机（湖北宣化）T14015.2-8.8装载机ZL-5015.2-8.8生活服务车辆解放客货15.2-8.8经纬仪J215.28.8水准仪S345.2-8.8气焊工具1套5.28.8电焊机BX3-50015.28.8加油车15.28.8（五）、劳动力投入计划,劳动力投入计划工种人数（人）计划进场时间推土机司机25月2日强夯机司机85月2口起重工165月2日测量工85月2口化验工15月2日电工15月2日修理工25月2日（四）、施工现场准备1、对总包单位移交的坐标操纵点及水准操纵点要逐一记录并进行保护，在施工现场不规则区域设置加密方格网操纵点及坡面操纵
7、点，其数量根据设计要求与现场实际及施工需要设定。2、对全部待施工场地进行施工前复测、核定强夯施工工程量、并报监理工程师批准。3、组织施工机械进场。4、及时与施工区周边政府部门及有关工程管理部门联系，以求对得工程建设的支持。（五）、施工现场布置1、临设本工程施工工期较短，为在现场尽快形成生产能力，节约前期费用，可租用当地邻近民房作生活办公场所。2、临时用电现场临时布线电杆用沥青木杆，沿施工现场合理布设，杆高4-7米，间距40米，电线用塑料铝线，截面尺寸35mm,每杆L4米高外设下杆线接线盒一个,用电缆从接线盒引至各作业面，保证施工需要。施工照明用100OW碘鸨灯，生产照明用白炽灯泡。3、临时用水
8、施工现场位于永登县中川镇邻近，交通运输方便，可就近联系水源，雇用当地水车将水运至食堂及各施工作业面，保证工程需要。四、施工方案：（一）、强夯地基处理1、强夯法概述强夯法，又称动力固结法，是一种将较大的重锤（通常约为80400kN,最重达200OkN）从620m高处（最高达40m）自由落下，对较厚的软土层进行强力夯实的地基处理方法。它的显著特点是夯击能量大，因此影响深度也大。并具有工艺简单，施工速度快、费用低、适用范围广、效果好等优点。适用于处理碎石土、砂土、低饱与度的粉土与粘性土、湿陷性黄土、杂填土与素填土等地基。强夯法要紧用来提高土的强度，减少压缩性，改善土体抵抗振动液化能力与消除土的湿陷性
9、，地基的加固效果较好。2、强夯有效加固深度强夯的有效加固深度影响因素很多，有锤重、锤底面积与落距，还有地基土性质，土层分布，地下水位与其他有关设计参数等。我国常使用的是根据国外经验方式进行修正后的估算公式：H=aMh式中：h有效加固深度（m）M锤重（以IokN为单位）；H落距（m）；a对不一致土质的修正系数，参见下表强夯法示意图修正系数a土的名称黄土通常对粘性土、粉土砂土碎石土(不包含块石、漂石)块石、矿渣人工填土Q0.45-0.600.550.650.65-0.700.60-0.750.49-0.500.55-0.75上式未反映土的物理力学性质的差别，仅作参考，应根据现场试夯或者当地经验确定
10、，缺乏资料时也可按有关规范提供的数据预估。根据本工程情况，按地基处理技术规范JGJ7991有关说明，强夯法的有效加固深度应根据现场试夯或者当地经验确定。在缺少试验资料或者经验时可按下表预估。强夯法的有效加固深度单击夯击能(KNm)碎石土、砂土等粉土、黏性土、湿陷性黄土等20005.06.05.06.030006.07.06.07.040007.08.07.08.050008.09.08.08.560009.09.58.59.0注：强夯法的有效加固深度应从起夯面算起。由于本工程建筑场地地质条件较差，无法满足设计要求的fk=150kPa承载力值，且地基土不一致程度有湿陷性，务必采取措施予以消除，要
11、求强夯地基处理后的地基土务必满足下列要求：地基处理后，在加固的有效范围内，承载力标准值不低于15OkPa,地基有效的加固深度5m-7m,消除57m深度以内地基土的湿陷性。根据本工程地质情况、设计与规范要求，场区土方挖填施工完毕后，使用2000KN.M强夯可对全场强夯面下列56米范围内地基土进行硬化处理，3000KN.M强夯可对全场地面下列67m米范围内地基土进行硬化处理。3、强夯的单位夯击能单位夯击能指单位面积上所施加的总夯击能，施工规范规定，它的大小应根据地基土的类别、结构类型、荷载大小与处理的深度等综合考虑，通过现场试夯确定，关于粗粒土可取1000-4000KNm,对细粒土可取1500-5
12、000kNmo根据本工程地质情况及设计要求的处理深度，强夯的单位夯击能确定为：56米范围内地基土硬化处理选用2000KN.M夯击能，67m米范围内地基土进行硬化处理选用3OOOKN.M夯击能。4、夯点间距及夯点布置通常情况下，夯点间距为23D倍的夯锤直径。根据本工程情况及我单位多年从事强夯施工的技术经验，主夯夯点间距按等边三角形布置，间距3-3.5m,满夯按1/4锤径搭接布置。试夯夯点布置示意图5、夯击范围夯击范围按下式估算：A=(B+D-2/3)(L+D2/3)式中A为夯击范围，B、L分别为基础的宽度及长度，D为有效加固深度。强夯处理范围应大于建筑物基础范围，每进超出基础外缘的宽度宜为设计处
13、理深度的1/2至2/3,并不宜小于3m。根据本工程实际情况，本工程建筑物强夯地基处理范围统一定为建筑物基础的宽度及长度外扩库。6、夯击次数与夯击遍数夯击次数应根据现场试夯的夯击次数与夯沉量关系曲线与最后两击夯沉量之差并结合现场具体情况来确定。施工的合理夯击次数，应取单击夯沉量开始趋于稳固时的累计夯击次数，且这一稳固的单击夯沉量即可用作施工时收锤的操纵夯沉量。各试夯点的夯击数，应使土体竖向压缩最大，而侧向位移最小为原则，通常为515击，夯击遍数通常为23遍，最后再以低能量满夯一遍。本工程主夯点夯击能选用200OKNM(具体由试验夯确定)，夯击遍数二遍,单点夯击次数很多于7次，主夯最后两击平均夯沉
14、量不大于5cm作为停锤标准，但务必同时满足上述二项要求；当不能同时满足上述二项要求时，务必补夯直到满足要求为宜。低能满夯夯击能选用100OKNM,夯击遍数为一遍，夯点为1/4锤径搭接布置，每点连夯3击。7、强夯施工的收锤标准、最后两击的平均夯沉量不大于5cm、单点夯击次数不小于7击、周边地面隆起量不大于夯坑体积的1/4、当达不到标准但夯沉量大于2m时，可收锤、若相邻两点均出现的情况时，需采取夯坑回填碎石再强夯的处理方法，即置换强夯的处理方法，先夯后填，填料至强夯达到以上收锤标准。、不因夯坑过深而发生起锤困难，如夯坑过深，可采取向坑内填土再夯至上述停锤标准。8、强夯施工设备选型强夯机械：选用本公司自行研制的WlOOl双支撑强夯机，最大提升高度23米，最大起重量200KN；夯锤重200KN以内，直径2.5米，底面为圆形底部设排气孔，夯锤锤底静压力36Kpa,强夯机均配有自动脱钩装置。另配备TT40型推土机、ZL-50装载机各一台，用于推平夯坑与平整强夯工作面的施工。强夯法施工机具、设备的选择表m项目施工机具、设备与要求1夯锤
