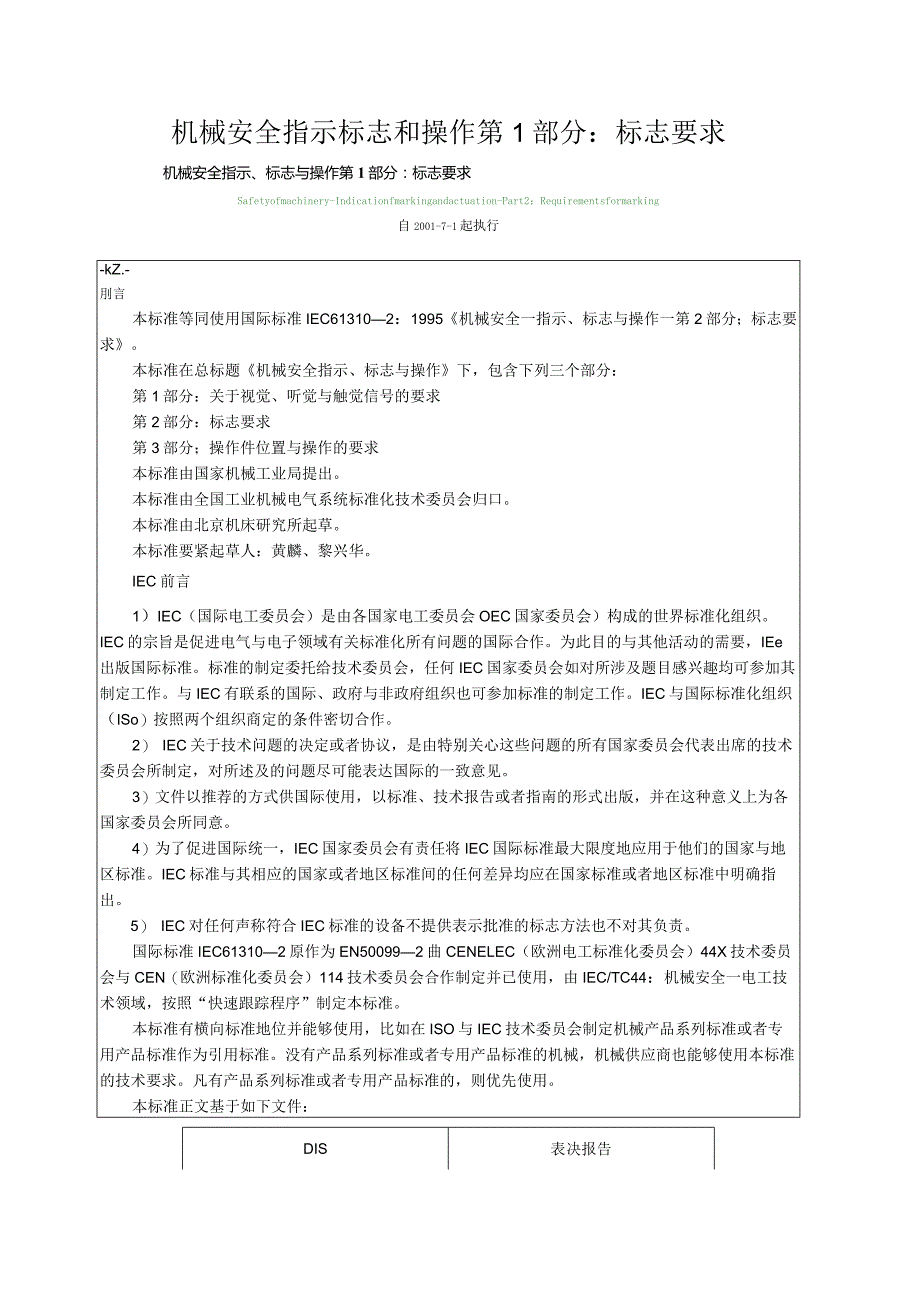

1、机械安全指示标志和操作第1部分：标志要求机械安全指示、标志与操作第1部分：标志要求Safetyofmachinery-Indicationfmarkingandactuation-Part2：Requirementsformarking自2001-7-1起执行-kZ.-刖言本标准等同使用国际标准IEC613102：1995机械安全一指示、标志与操作一第2部分；标志要求。本标准在总标题机械安全指示、标志与操作下，包含下列三个部分：第1部分：关于视觉、听觉与触觉信号的要求第2部分：标志要求第3部分；操作件位置与操作的要求本标准由国家机械工业局提出。本标准由全国工业机械电气系统标准化技术委员会归口。
2、本标准由北京机床研究所起草。本标准要紧起草人：黄麟、黎兴华。IEC前言1）IEC（国际电工委员会）是由各国家电工委员会OEC国家委员会）构成的世界标准化组织。IEC的宗旨是促进电气与电子领域有关标准化所有问题的国际合作。为此目的与其他活动的需要，IEe出版国际标准。标准的制定委托给技术委员会，任何IEC国家委员会如对所涉及题目感兴趣均可参加其制定工作。与IEC有联系的国际、政府与非政府组织也可参加标准的制定工作。IEC与国际标准化组织（ISo）按照两个组织商定的条件密切合作。2） IEC关于技术问题的决定或者协议，是由特别关心这些问题的所有国家委员会代表出席的技术委员会所制定，对所述及的问题尽
3、可能表达国际的一致意见。3）文件以推荐的方式供国际使用，以标准、技术报告或者指南的形式出版，并在这种意义上为各国家委员会所同意。4）为了促进国际统一，IEC国家委员会有责任将IEC国际标准最大限度地应用于他们的国家与地区标准。IEC标准与其相应的国家或者地区标准间的任何差异均应在国家标准或者地区标准中明确指出。5） IEC对任何声称符合IEC标准的设备不提供表示批准的标志方法也不对其负责。国际标准IEC613102原作为EN500992曲CENELEC（欧洲电工标准化委员会）44X技术委员会与CEN（欧洲标准化委员会）114技术委员会合作制定并已使用，由IEC/TC44：机械安全一电工技术领域

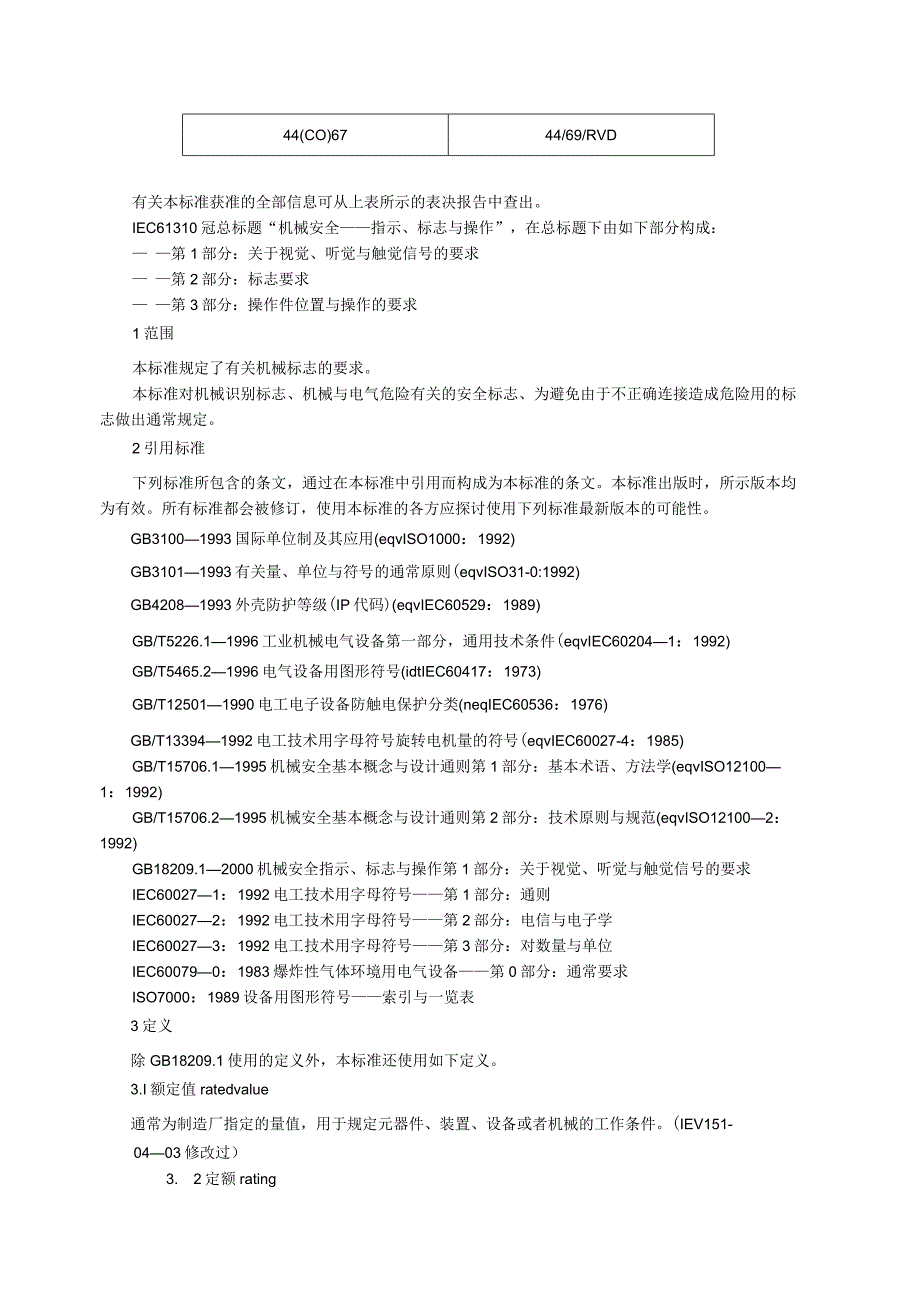

4、，按照“快速跟踪程序”制定本标准。本标准有横向标准地位并能够使用，比如在ISO与IEC技术委员会制定机械产品系列标准或者专用产品标准作为引用标准。没有产品系列标准或者专用产品标准的机械，机械供应商也能够使用本标准的技术要求。凡有产品系列标准或者专用产品标准的，则优先使用。本标准正文基于如下文件：DIS表决报告44(CO)6744/69/RVD有关本标准获准的全部信息可从上表所示的表决报告中查出。IEC61310冠总标题“机械安全指示、标志与操作”，在总标题下由如下部分构成： 第1部分：关于视觉、听觉与触觉信号的要求 第2部分：标志要求 第3部分：操作件位置与操作的要求1范围本标准规定了有关机械
5、标志的要求。本标准对机械识别标志、机械与电气危险有关的安全标志、为避免由于不正确连接造成危险用的标志做出通常规定。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB31001993国际单位制及其应用(eqvISO1000：1992)GB31011993有关量、单位与符号的通常原则(eqvISO31-0:1992)GB42081993外壳防护等级(IP代码)(eqvIEC60529：1989)GB/T5226.11996工业机械电气设备第一部分，通用技术条件(eqvI
6、EC602041：1992)GB/T5465.21996电气设备用图形符号(idtIEC60417：1973)GB/T125011990电工电子设备防触电保护分类(neqIEC60536：1976)GB/T133941992电工技术用字母符号旋转电机量的符号(eqvIEC60027-4：1985)GB/T15706.11995机械安全基本概念与设计通则第1部分：基本术语、方法学(eqvISO121001：1992)GB/T15706.21995机械安全基本概念与设计通则第2部分：技术原则与规范(eqvISO121002：1992)GB18209.12000机械安全指示、标志与操作第1部分：关于
7、视觉、听觉与触觉信号的要求IEC600271：1992电工技术用字母符号第1部分：通则IEC600272：1992电工技术用字母符号第2部分：电信与电子学IEC600273：1992电工技术用字母符号第3部分：对数量与单位IEC600790：1983爆炸性气体环境用电气设备第0部分：通常要求ISO7000：1989设备用图形符号索引与一览表3定义除GB18209.1使用的定义外，本标准还使用如下定义。3.I额定值ratedvalue通常为制造厂指定的量值，用于规定元器件、装置、设备或者机械的工作条件。(IEV151-0403修改过）3. 2定额rating设定元器件、装置、设备或者机械的额定值

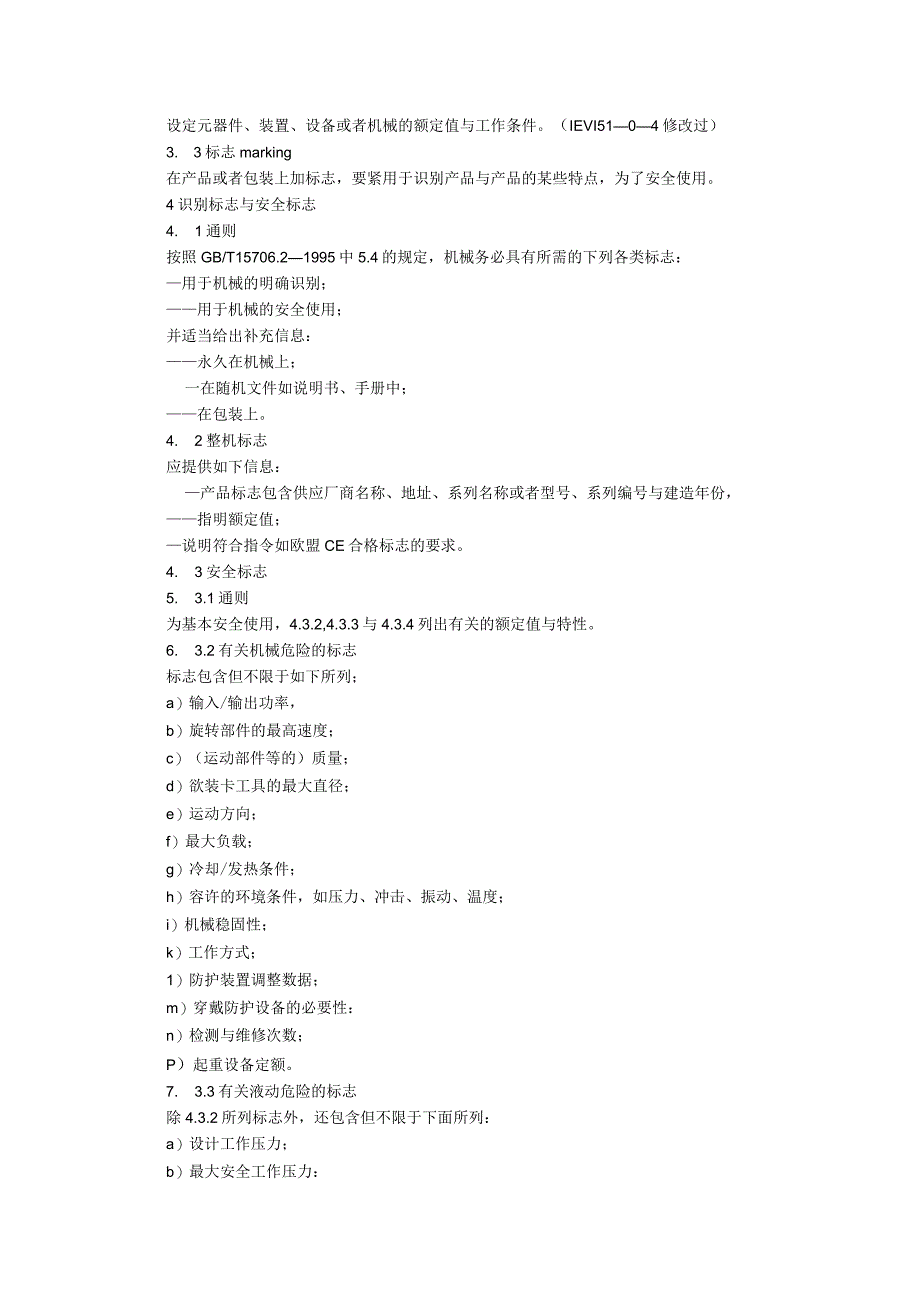

8、与工作条件。（IEVI5104修改过）3. 3标志marking在产品或者包装上加标志，要紧用于识别产品与产品的某些特点，为了安全使用。4识别标志与安全标志4. 1通则按照GB/T15706.21995中5.4的规定，机械务必具有所需的下列各类标志：用于机械的明确识别；用于机械的安全使用；并适当给出补充信息：永久在机械上；一在随机文件如说明书、手册中；在包装上。4. 2整机标志应提供如下信息：产品标志包含供应厂商名称、地址、系列名称或者型号、系列编号与建造年份，指明额定值；说明符合指令如欧盟CE合格标志的要求。4. 3安全标志5. 3.1通则为基本安全使用，4.3.2,4.3.3与4.3.4列
9、出有关的额定值与特性。6. 3.2有关机械危险的标志标志包含但不限于如下所列；a）输入/输出功率，b）旋转部件的最高速度；c）（运动部件等的）质量；d）欲装卡工具的最大直径；e）运动方向；f）最大负载；g）冷却/发热条件；h）容许的环境条件，如压力、冲击、振动、温度；i）机械稳固性；k）工作方式；1）防护装置调整数据；m）穿戴防护设备的必要性：n）检测与维修次数；P）起重设备定额。7. 3.3有关液动危险的标志除4.3.2所列标志外，还包含但不限于下面所列：a）设计工作压力；b）最大安全工作压力：c）检验压力；d）流率Le）安全工作温度。有关液动系统与部件（液压、气动）的安全要求正在考虑中*。
10、阀操作件及功能应明确并永久使用与线路图相同符号表示。4. 3.4有关电气危险的标志除4.3.2所列标志外，还包含但不限于下面所列：a）额定电压、电流、频率，b）相数，c）防止电击保护分类符号（见附录A）；d）由于危险电压而产生危险的警告（见附录A）；e）IP代码标志（见GB4208）；f）有残余电压的警告（GB/T5226.11996中的6.2.3）；g）用于爆炸环境的防护型指示符号（见IEC600790）5标志应用5. 1通则机械与安装或者重装会引起风险的机械部件应该用定额牌、铭牌，标签、印戳、雕刻与颜色标记。机械整体零件交货应考虑这类标志。设备上任何标志要与随机文件一致以避免混乱。标志、符
11、号与文字信息要容易懂得与明确无误，特别对机械有关的零件或者功能。图形符号一类标志的使用应优先于文字信息，尽量从标准GB/T5465.21996或者ISO7000（见附录A）中选取。文字信息应使用使用该机器的国家语言，如用户有要求，可用操作者与暴露人员容易懂得的语言。机械或者设备包含消耗品倘若其上没有书写清晰字迹或者加标志的足够空间，在分发物品的包装上至少要提供规定的信息。机械按照制造商规定的方法安装时，标志应清晰可见，若做不到，则应靠近机械放置附加标志或者写警告，通过这种方式使暴露人员看得见。机械“寿命”的所有各个阶段标志是永久性的并始终保持字迹清晰（MGB/T15706.11995中的3.1
12、1）,也见条款7。所有设备的包装应以运输期间保持设备标志的方式进行。注IIEC60750确定设备信息结构的通常原则。在任何系统中，依照这些原则给出指导，用于离散目标项目代号的构成与使用。指明不一致类型文件项目与实现安装目的有关信息。为便于保护，在设备中能够把项目代号的全部或者部分表示在该项目上或者其邻近。2ISO/IEC指南37提供用户关心的产品使用说明书信息。5.2额定值表示应该使用GB3101提出的国际单位制（SI）。更详尽的应用指导见IEC60027-1,IEC60027-2,IEC600273,IEC60027-4与GB3100。机械应标注有关安全使用特性的额定值，比如：输入或者输出功
13、率，以瓦特为单位；工作压力，以帕斯卡为单位；使用说明：ld流率，IEC61310-2英文为flowrate。*ISO/TC131范围内。电源电压，以伏特为单位；最高转速以转数/每分钟为单位。各额定值标志由特性数值及其后的单位符号构成。适用于2个以上离散额定值的机械应标注；一额定值以递减顺序用斜杠隔开；单位用符号表示。比如:3000r/min/1500r/min/750r/min10MPa5MPa2MPa适用于额定值范围内的机械应标注：极限值以递增顺序用三个点隔开；单位用符号表示。比如；IoOOr/min1500rmin-20oC-+20oC100Hz-400Hz200Pa500Pa6连接标志6
14、.1通则所有连接器需有标志以使设备正确连接。能快速分开与更换的连接器、使用错接会引起危险的连接器的型号及结构，不论是选择还是配置要确保正确连接。若达不到，要使用能区分的标志。颜色编码仅作为辅助方法。6.2机械连接有的时候难以防止机械零部件错误连接，则在这些零部件上加标志以说明正确的连接方法。机械安装与拆卸过程中需识别吊环与对中标记时，这些标记的含义要在随机文件中说明。6.3液压系统连接连接通路、功率输出器（测试连接、引流点）与排出口（如容器出口）有清晰的区分标志。标志与线路图上的数据相对应。假如使用颜色编码，颜色含义由随机文件给出。6.4电气连接电气连接的标志如下：裸导体与绝缘体，按照GB52
15、26.11996中的15.2的规定；端于，按照GB5226.11996中的5.1,5.2与15.1.1的规定；插头与插座连接，按照GB5226.11996中15.4.5的规定。7标志及其连接的耐久性标志在整个机械寿命内应保持：a）连接牢固；b）字迹清晰；c）色彩久不褪色；d）抗环境因素（如液体、气体、气候、盐雾、温度、光）引起的损坏；e）耐磨损；f）尺寸稳固。上述要求的测试方法应按照有关产品系列与/或者专用产品标准（GB/T15706.1所述的机械安全C类标准）的规定。附录A（提示的附录）图形符号正号：正极417-IEC-5005(GBT5465.21996的5005)表示使用或产生直流电设备的正端,注；本图形符号的含义随其位置而定.此符号不能用于可族的控制装置.负号：负极417-I
