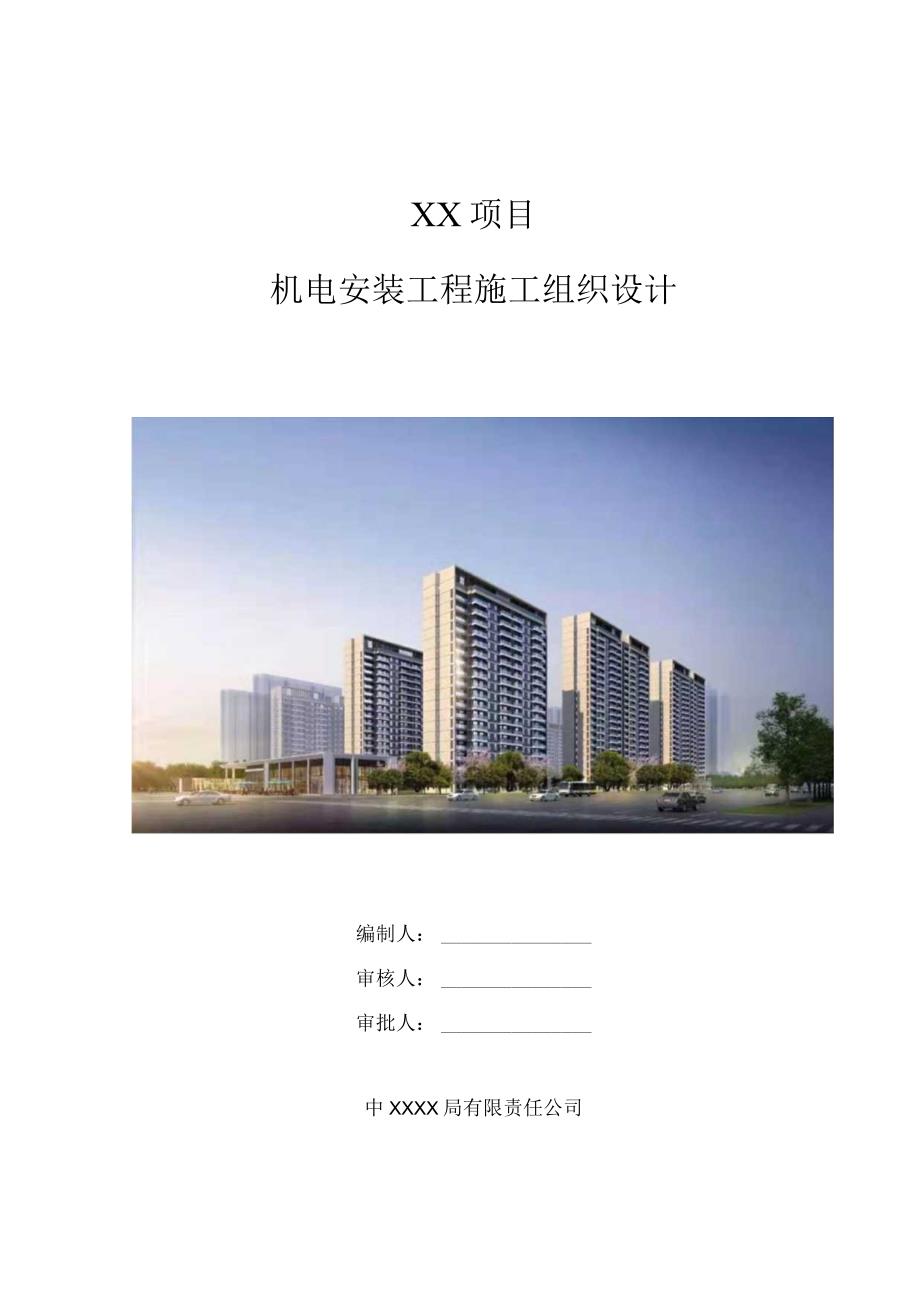

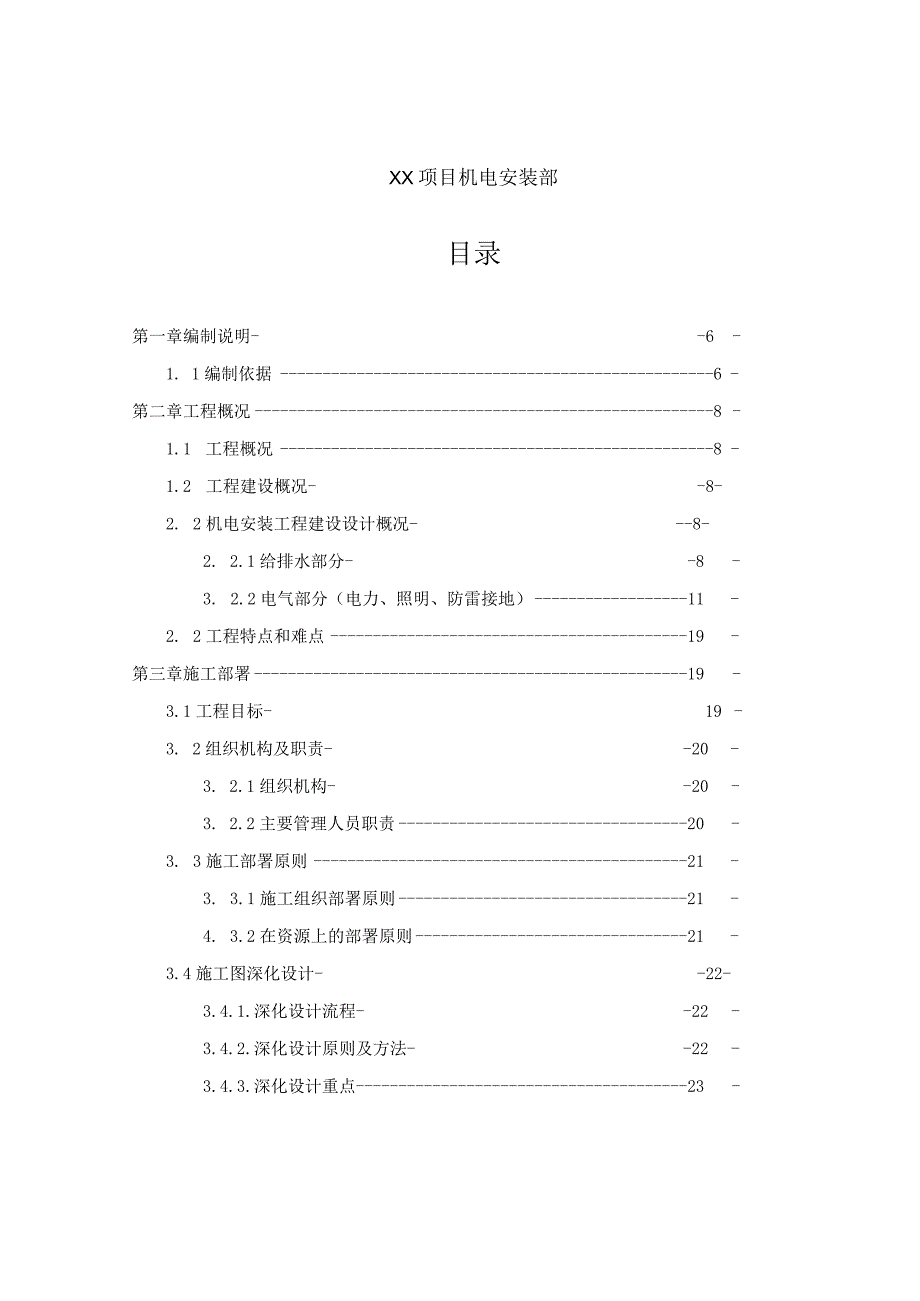

1、XX项目机电安装工程施工组织设计编制人：审核人：审批人：中XXXX局有限责任公司XX项目机电安装部目录第一章编制说明-6-1. 1编制依据6-第二章工程概况8-1.1 工程概况8-1.2 工程建设概况-8-2. 2机电安装工程建设设计概况-8-2. 2.1给排水部分-8-3. 2.2电气部分（电力、照明、防雷接地）11-2. 2工程特点和难点19-第三章施工部署19-3.1工程目标-19-3. 2组织机构及职责-20-3. 2.1组织机构-20-3. 2.2主要管理人员职责20-3. 3施工部署原则21-3. 3.1施工组织部署原则21-4. 3.2在资源上的部署原则21-3.4施工图深化设计

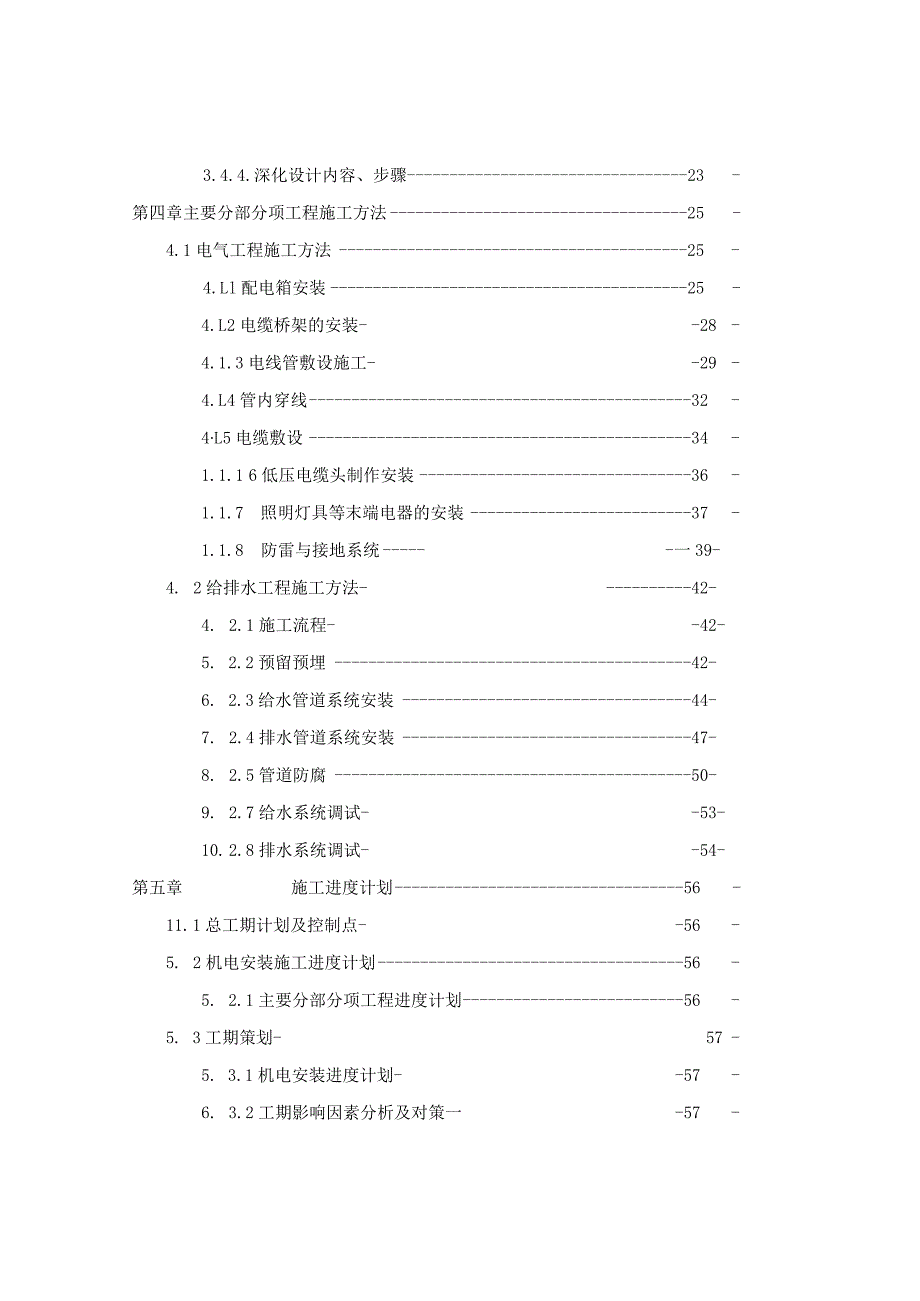

2、-22-3.4.1.深化设计流程-22-3.4.2.深化设计原则及方法-22-3.4.3.深化设计重点23-3.4.4.深化设计内容、步骤23-第四章主要分部分项工程施工方法25-4.1电气工程施工方法25-4.Ll配电箱安装25-4.L2电缆桥架的安装-28-4.1.3电线管敷设施工-29-4.L4管内穿线32-4L5电缆敷设34-1.1.1 6低压电缆头制作安装36-1.1.7 照明灯具等末端电器的安装37-1.1.8 防雷与接地系统-一39-4. 2给排水工程施工方法-42-4. 2.1施工流程-42-5. 2.2预留预埋42-6. 2.3给水管道系统安装44-7. 2.4排水管道系统安
3、装47-8. 2.5管道防腐50-9. 2.7给水系统调试-53-10. 2.8排水系统调试-54-第五章施工进度计划56-11. 1总工期计划及控制点-56-5. 2机电安装施工进度计划56-5. 2.1主要分部分项工程进度计划56-5. 3工期策划-57-5. 3.1机电安装进度计划-57-6. 3.2工期影响因素分析及对策一-57-7. 3.3施工进度计划的检查与调整57-8. 3.4工期保证措施58-第六章主要资源计划60-6. 1主要劳动力计划60-6. 1.1机电安装劳动力需求-60-7. 1.2主要劳动力分析-60-8. 2主要施工机具计划60-第七章质量及安全保证措施-62-9
4、. 1质量保证措施-62-7. 1.1质量目标62-7. 1.2质量保证体系62-7. 1.3质量保证依据63-7. 1.4质量保证措施64-7. 2安全保证体系及措施-65-7. 2.1安全目标-65-7. 2.2安全组织机构及保证体系-65-7. 2.3施工安全保证措施67-第八章文明施工、环境与职业健康保证措施68-8. 1文明施工68-8.Ll文明施工管理组织与目标-68-8.1.2文明施工保证措施-68-8. 2环境保护-69-8. 2.1环境管理体系-70-9. 2.2环境保护措施71-10. 3突发性公共卫生事件的预防71-第九章协调配合-73-11. 1与土建的配合73-9.
5、2与装饰施工的配合一一一一73-9. 3与其他专业的配合73-9. 4与业主代表、设计院、现场监理的配合74-第一章编制说明10. 编制依据1、本施工组织方案是根据本工程的给排水、电气等设计图纸及本工程相关的图纸会审记录和现行最新的有关施工规程、规范、施工工艺标准编制；2、中华人民共和国建设部颁发的建设工程现场管理规定；3、国家现行的技术标准、施工及验收规范、工程质量评定标准；4、XX项目工程建筑施工合同；5、工程所涉及的主要法规、规范标准、规程、图集：序号标准代号文件名称年份版本1GB50300-2013建筑工程施工质量验收统一标准20132GB/T50326-2006建设工程项目管理规范2
6、0063GB50242-2002建筑给水排水施工质量验收规范20024GB50268-2008给水排水管道工程施工及验收规范20085GB50141-2008给水排水构筑物工程施工及验收规范20086GB50243-2016通风与空调工程施工质量验收规范20167GB50738-2011通风与空调工程施工规范20118GB503032015建筑电气工程施工质量验收规范2015915D101户内电力电缆终端头20151015D106矿物绝缘电缆敷设20151115D107预制分支电力电缆安装20151207SD101-8电力电缆并设计与安装20071306D105电缆防火阻燃设计与施工20061
7、416D302-1低压双电源切换电路图20161516D303-2常用风机控制电路图20161616D303-3常用水泵控制电路图20161715D501建筑物防雷设施安装20151815D502等电位联结安装20151915D503利用建筑物金属体做防雷接地装置安装20152014D504防雷与接地装置安装20142104D701-1电气竖井设备安装20042204D701-3电缆桥架安装20042304D702-1常用低压配电设备安装200424CJJ/T29建筑排水硬聚氯乙烯管道工程技术规程2010第二章工程概况2.1工程概况1、工程名称：XX项目2、工程地点：发区（详见规划用地范围线）
8、3、工程规模：本工程共8栋住宅（18#楼）、1层车库地下室、幼儿园、1#楼商业及2座配电房，总建筑面积：166129m2.其中1#5#及7#8#楼为一类高层住宅建筑，6#为楼为二类超高层住宅建筑，9#楼为多层幼儿园，另有1栋多层商业楼及2座公用配电房。地下室一层，防火等级为一级。所有楼栋均为位于地下室上，地下室主要功能为机动车停车库、配电房、风机房、水泵房等设备用房。2.1工程建设概况表1工程建设概况一览表工程名称工程地址建设单位勘察单位设计单位监理单位质量监督部门总包单位合同工期/功能或用途住宅2.2机电安装工程建设设计概况2.2.1给排水部分一、生活给水系统1.本工程最高日生活用水量827
9、.25m3d,最大小时生活用水量86.Zn?/鼠2 .本工程市政供水为2路，业主提供当地市政压力（生活水表前）约为0.25MPa,从地块周边两条不同市政给水管上各引入一根DN200给水管,经过倒流防止器及计量水表后在本工程地块形成供水环状管网。各区域不同使用功能用水点分别设远传水表计量。3 .本项目单体室内生活给水管道采用枝状供水方式，本项目生活给水系统竖向分三个区：-12层为给水一区，由市政给水管直接供水；3层12层为加压一区，由加压变频供水设备变频供给；1322层为二区，由加压变频供水设备变频供给。各区保证最不利水表后压力不超过20m。4 .水表集中设在公共部位水表井内（或公共部位嵌墙表箱
10、内），水表采用普通机械水表；商业水表设置于地下室水表间，具体由自来水公司确定。5 .变频供水设备变频调速泵组的组成及控制：每个区由给水主泵、备用泵补偿器及变频器、控制部分组成。变频泵组的运行由设在给水机房干管上的电接点压力开关控制，泵组的全套设备受控制部分均由厂商配套提供，厂商还应负责设备调试,试运行及合同年限内的维修事宜。6 .水质处理：给水系统调试后必须对供水设备、管道进行冲洗和消毒。生活水箱内设置水箱自洁消毒器，进行二次消毒，二次供水水质应符合现行国家标准生活饮用水卫生标准GB5749的有关规定。二、生活热水系统1 .根据武城建（2013）19号文件，18层以上居住建筑按照总户数的30%
11、比例设置太阳能热水系统.本工程采用阳台式太阳能加热系统,阳台设置集热板和密闭式储热水箱，集热板面积每户约2.211f,密闭式储热水箱容积V=120L,电辅加热，功率为1.5Kw.2 .热水供水温度为50,由太阳能热水系统自带控制系统进行调节。3 .太阳能集热板、热水器、阀门等附件、热水器至用户卫生间之间的管道均由厂家负责设计安装，并参见国标06SSl28。4 .太阳能热水系统应安全可靠，内置加热系统必须带有保证使用安全的装置，并应采取防冻、防结露、防过热、防雷、抗雹、抗风、防漏电等技术措施。安装在建筑上或直接构成建筑围护结构的太阳能集热器，应有防止热水渗漏的安全保障设施。5 .在安装太阳能集热
12、器的建筑部位，应设置防止太阳能集热器损坏后部件坠落伤人的安全防护设施。设置太阳能集热器的阳台应符合下列要求：a）设置在阳台栏板上的太阳能集热器支架应与阳台栏板上的预埋件牢固连接;b)由太阳能集热器构成的阳台栏板，应满足其刚度、强度及防护功能要求。6 .燃气热水器、电热水器必须带有保证使用安全的装置。严禁在浴室内安装直接排气式燃气热水器等在使用空间内积聚有害气体的加热设备。7 .太阳能热水系统的热性能应满足相关太阳能产品国家现行标准和设计的要求，系统中集热器、贮水箱、支架等主要部件的正常使用寿命不应少于10年。三、生活污废水系统1.污水量按生活用水量90%计，本工程最高日生活污水量744.53m
13、3d,最大小时污水量77.6m3/ho8 .卫生间污、废水合流，厨房和卫生间分设立管排出，洗衣机位置设置防涸洗衣机专用地漏，以上生活污水排至室外污水管网。污水经化粪池处理后再排入市政污水管网，餐饮废水经隔油池处理后再排入小区污水管网。9 .排水立管设置伸顶通气管通气；上人屋面伸顶通气管顶端管口高出屋面2000mm；非上人屋面伸顶通气管顶端管口高出屋面500m10 车库地面冲洗水由地面集水沟收集至集水井，经潜水泵提升后排入室外雨水井；汽车坡道雨水经截水沟收集至雨水集水井，经潜水泵提升后排入室外雨水井；潜水泵采用水位控制及手动控制两种控制方式。11 消防电梯集水井设置在电梯基坑侧面，有效容积大于2
14、11)3o12 地面层(土0.000)以上为重力流排水，直接排入室外管网。四、雨水及空调冷凝水系统1.屋面雨水采用重力雨水排放系统，设计重现期10年，降雨历时5min,屋面径流系数O9。雨水量按武汉市暴雨强度公式q=855(1+1.581g(P+0.66)(t+6.37)0.604计算,暴雨强度为：4.18(Ls.100m2)13 屋面雨水排水工程与溢流设施的总排水能力不应小于其50年重现期的雨水量。14 屋面雨水采用87型雨水斗排水系统，雨水经雨水斗和雨水管排至室外雨水管道。15 阳台雨水经地漏收集后，间接排至室外雨水管网。16 在空调室外机附近设置空调冷凝水排水立管及支管，经管道收集后间接排至室外室外雨水管网。五、管材及接口1 .给水主立管采用PSP钢塑复合管（产品符合CJ/T183-2008、CJ/T237-2006的要求），管道内外材质为PP-R,采用双热熔管件连接，公称压力等级2.O
