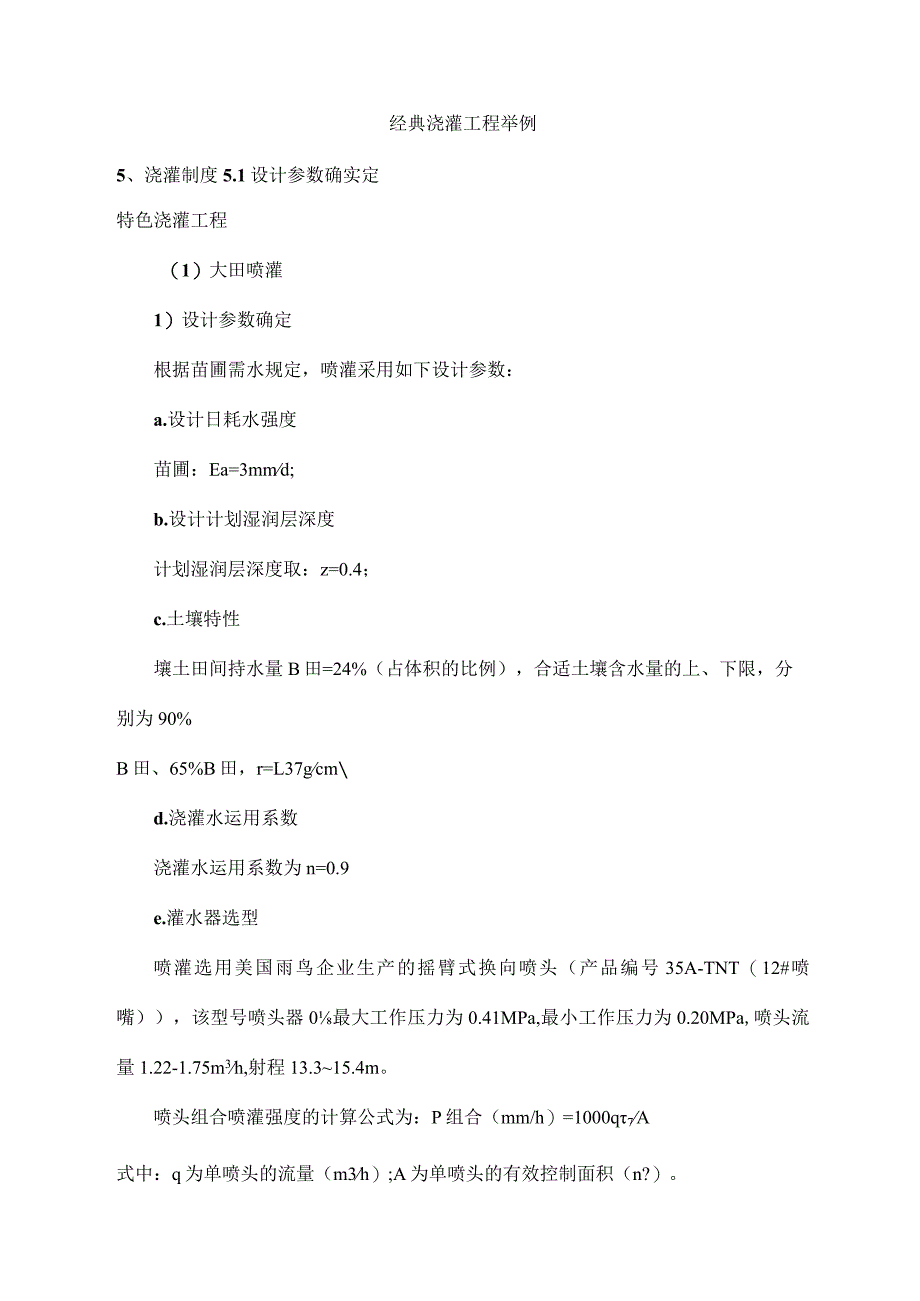

1、经典浇灌工程举例5、浇灌制度5.1设计参数确实定特色浇灌工程（1）大田喷灌1）设计参数确定根据苗圃需水规定，喷灌采用如下设计参数：a.设计日耗水强度苗圃：Ea=3mmd;b.设计计划湿润层深度计划湿润层深度取：z=0.4；c.土壤特性壤土田间持水量B田=24%（占体积的比例），合适土壤含水量的上、下限，分别为90%B田、65%B田，r=L37gcmd.浇灌水运用系数浇灌水运用系数为n=0.9e.灌水器选型喷灌选用美国雨鸟企业生产的摇臂式换向喷头（产品编号35A-TNT（12#喷嘴），该型号喷头器0最大工作压力为0.41MPa,最小工作压力为0.20MPa,喷头流量1.22-1.75m3h,射程

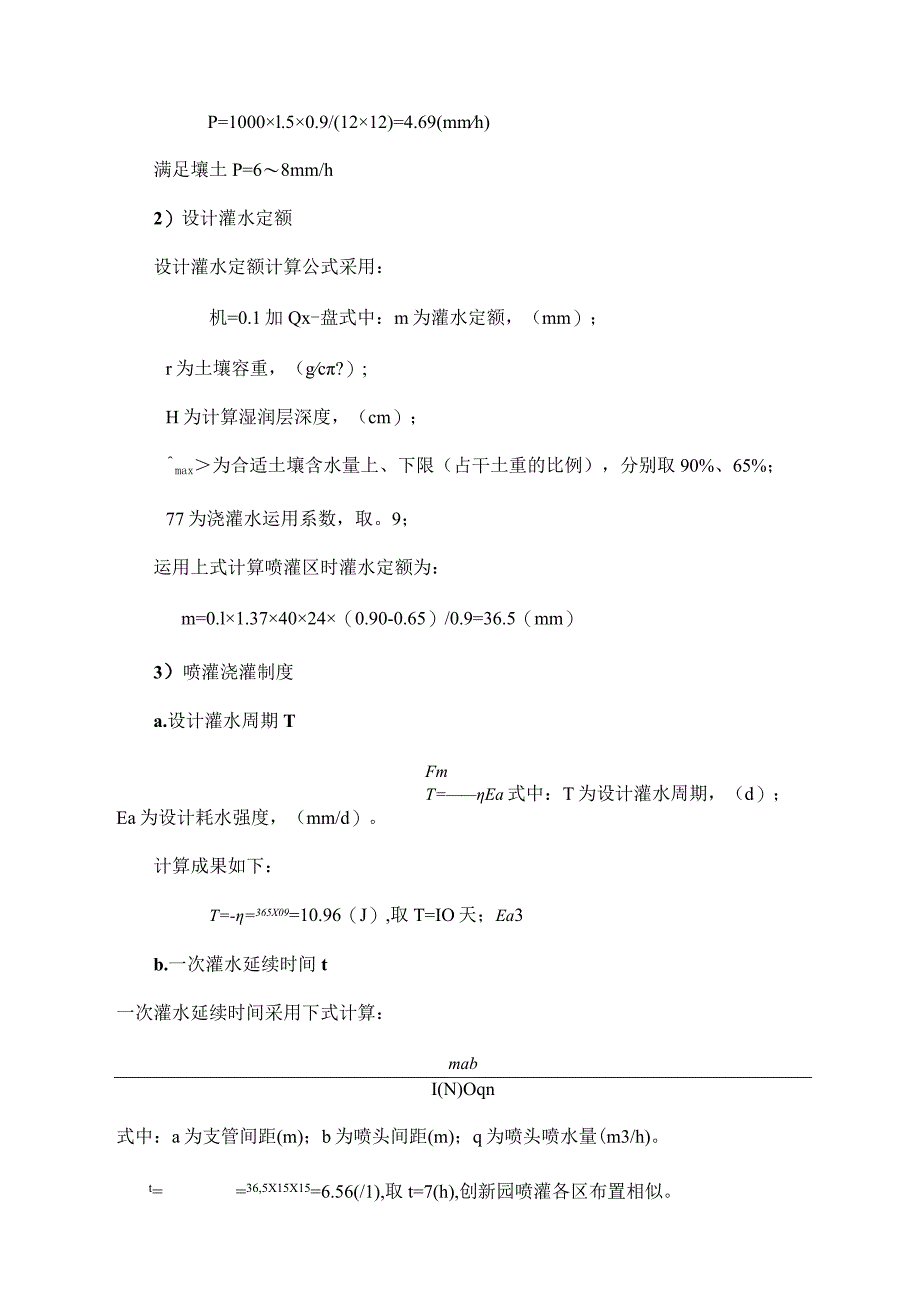

2、13.315.4m。喷头组合喷灌强度的计算公式为：P组合（mm/h）=1000q7A式中：q为单喷头的流量（m3h）;A为单喷头的有效控制面积（n?）。P=1000l.50.9/(1212)=4.69(mmh)满足壤土P=68mm/h2）设计灌水定额设计灌水定额计算公式采用：机=0.1加Qx-盘式中：m为灌水定额，（mm）；r为土壤容重，（gc?）;H为计算湿润层深度，（cm）；max为合适土壤含水量上、下限（占干土重的比例），分别取90%、65%；77为浇灌水运用系数，取。9；运用上式计算喷灌区时灌水定额为：m=0.l1.374024（0.90-0.65）/0.9=36.5（mm）3）喷灌浇

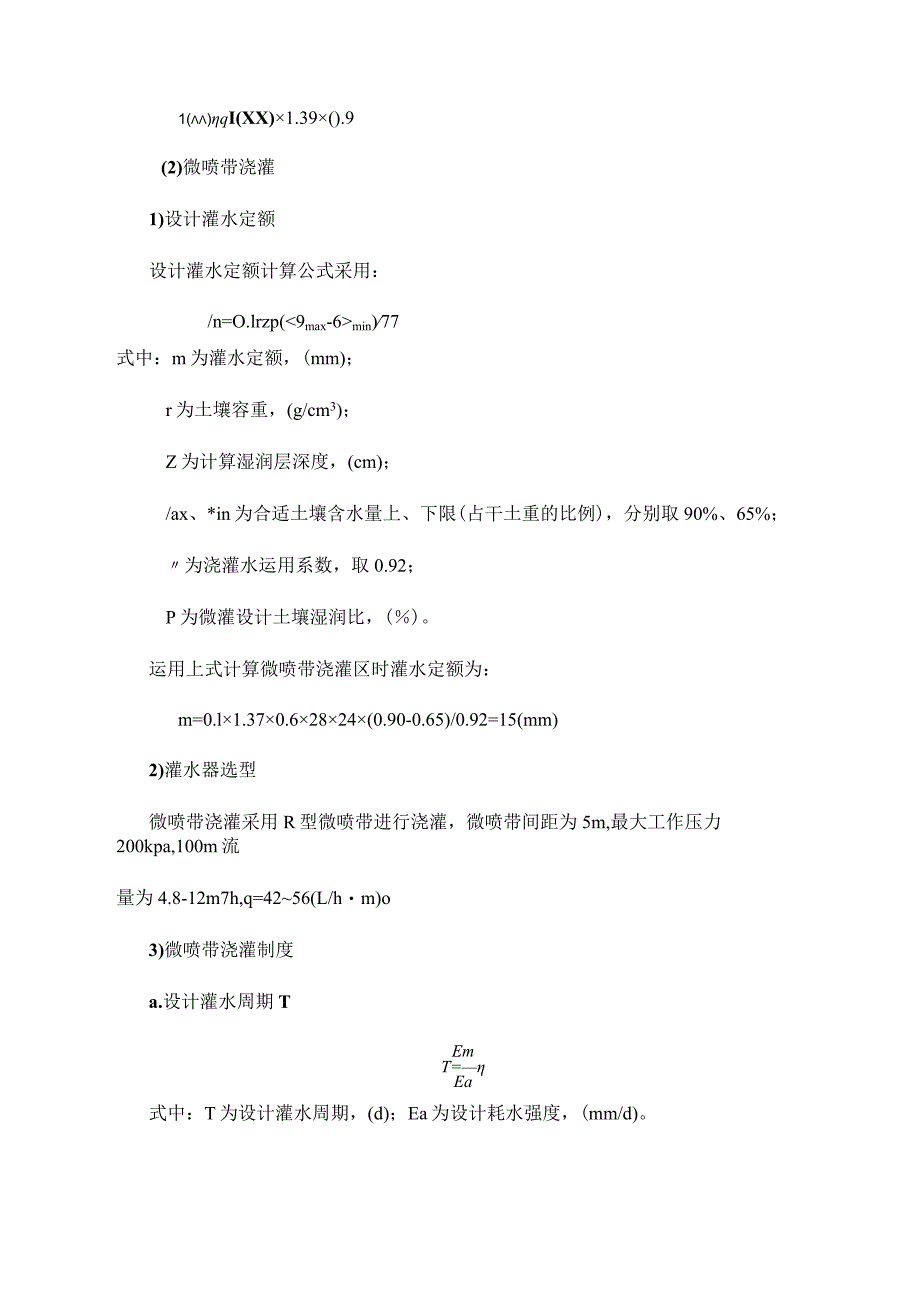

3、灌制度a.设计灌水周期TFmT=Ea式中：T为设计灌水周期，（d）；Ea为设计耗水强度，（mm/d）。计算成果如下：T=-=365X09=10.96（J）,取T=IO天；Ea3b.一次灌水延续时间t一次灌水延续时间采用下式计算：mabI(N)Oqn式中：a为支管间距(m)；b为喷头间距(m)；q为喷头喷水量(m3/h)。t=36,5X15X15=6.56(/1),取t=7(h),创新园喷灌各区布置相似。1()qI(XX)1.39().9(2)微喷带浇灌1)设计灌水定额设计灌水定额计算公式采用：/n=O.lrzp(min)77式中：m为灌水定额，(mm)；r为土壤容重，(g/cm3)；Z为计算湿
4、润层深度，(cm)；/ax、*in为合适土壤含水量上、下限(占干土重的比例)，分别取90%、65%；为浇灌水运用系数，取0.92；P为微灌设计土壤湿润比，()。运用上式计算微喷带浇灌区时灌水定额为：m=0.l1.370.62824(0.90-0.65)/0.92=15(mm)2)灌水器选型微喷带浇灌采用R型微喷带进行浇灌，微喷带间距为5m,最大工作压力200kpa,100m流量为4.8-12m7h,q=4256(L/hm)o3)微喷带浇灌制度a.设计灌水周期TEmT=Ea式中：T为设计灌水周期，(d)；Ea为设计耗水强度，(mm/d)。计算成果如下:蔬菜：T=也=15x0.92=345(天)，
5、取=3(天)Ea4b.一次灌水延续时间t一次灌水延续时间采用下式计算：小1m sr S1W式中：Sr为毛管间距；St为灌水器间距；q为灌水器流量(Lh)二一=1.94(),取t=2(h)0.92x42(3)滴灌和小管出流浇灌D设计灌水定额设计灌水定额计算公式采用:rn=Orzp(ma-0mm)式中：m为灌水定额，(mm)；r为土壤容重，(g/cm3)；Z为计算湿润层深度，(cm)；Omax、Omin为合适土壤含水量上、下限(占干土重的比例)，分别取90%、65%；T7为浇灌水运用系数，取0.92；P为微灌设计土壤湿润比，()。运用上式计算微喷带浇灌区的灌水定额为：m=0.l1.370.6282
6、4(0.90-0.65)/0.92=15(mm)2)灌水器选型滴灌浇灌根据果树种植状况，毛管间距为23m,滴头和小管间距与毛管间距相似，最大工作压力IoOkPa,滴头流量为2040Lh3）滴灌和小管出流浇灌制度a.设计灌水周期TT=Ea式中：T为设计灌水周期，（d）；Ea为设计耗水强度，（mm/d）。计算成果如下：7=15x0.92=345（天），取丁=3（天）Ea4b. 一次灌水延续时间t一次灌水延续时间采用下式计算：msrstnq式中：Sr为毛管间距；St为灌水器间距；q为灌水器流量（Lh）n=S三=326w取U=3(h)；2=周广=藤琮=3.67,取t2=3(h)大棚滴灌工程D设计参数确
7、定根据浇灌区种植作物的浇灌经验，大棚滴灌采用如下设计参数:a.设计日耗水强度Ea=4mmd;b.设计土壤湿润比及计划湿润层深度设计土壤湿润比（P）不得不大于25%；计划湿润层深度取：z=0.3m；c. 土壤特性壤土田间持水量BBI=24%（占体积的比例），合适土壤含水量的上、下限，分别为90%B田、65%Bbj,r=l.37gcm3od.浇灌水运用系数浇灌水运用系数为n=0.92；e.灌水相选型滴灌的灌水器有外置滴头和滴灌管两种，单滴头在工作水头范围内流量2.5L/h,容许流量偏差率qv=5%,灌水器间距为0.3mo2）设计灌水定额设计灌水定额计算公式采用：/n=O.lrzpx-6min）77
8、式中：m为灌水定额，（mm）；r为土壤容重，（g/cn?）；Z为计算湿润层深度，（cm）；八为合适土壤含水量上、下限（占干土重的比例），分别取90%、65%；为浇灌水运用系数，取0.92；P为微灌设计土壤湿润比，（）。运用上式计算滴灌区0灌水定额为：m=0.l1.370.62824（0.90-0.65）/0.92=15（mm）o3）滴灌浇灌制度a.设计灌水周期T式中：T为设计灌水周期，（d）；Ea为设计耗水强度，（mm/d）。计算成果如下:b. 一次灌水延续时间t大棚内滴灌，一次灌水延续时间采用下式计算:式中：Sr为毛管间距；”为灌水器间距；q为灌水器流量（Lh）管灌工程1）设计参数确定根据苗
9、圃需水规定，管灌采用如下设计参数：a.设计日耗水强度苗圃：Ea=3mmd;b.设计计划湿润层深度计划湿润层深度取：z=0.4；c. 土壤特性壤土田间持水量BBl=24%（占体积B比例），合适土壤含水量的上、下限，分别为90%ffl65%Bhi,r=l.37gcmd浇灌水运用系数浇灌水运用系数为n=09e.灌水器选型管灌选用DloO给水栓，流量为2040h,出水口间距为30m,支管间距为IoOm。2)设计灌水定额设计灌水定额计算公式采用：mrH(-mny式中：m为灌水定额，(mm)；r为土壤容重，(gcm3);H为计算湿润层深度，(cm)；仆Omin为合适土壤含水量上、下限(占干土重比例)，分别
10、取90%、65%；为浇灌水运用系数，取0.9；运用上式计算管灌区的灌水定额为：m=0.l1.374024(0.90-0.65)/0.9=36.5(mm)3)管灌浇灌制度a.设计灌水周期TEmT=Ea式中：T为设计灌水周期，(d)；Ea为设计耗水强度，(mm/d)。计算成果如下：T=-=365X09=10.96(J),取T=IO天；Ea3b.一次灌水延续时间t一次灌水延续时间采用下式计算:mab-100Oqn式中：a为支管间距（m）；b为给水栓间距（m）；q为给水栓出水量（n?/h）。tn ab _ 36.5 30 100IoOOw - Iooo 40x0.95=2.88(),取 t=3 (h)
11、o5.2系统工作制度根据浇灌系统管网布置、试验规定和作物种植等的需求，同步结合便于安排浇灌制度和减小主干管管径的原则，将创新园浇灌系统分为3个可独立工作的小区。以蓄水池0次序来分区，即1#蓄水池为1区（特色浇灌除闸管出流），2#蓄水池为2区（大棚滴灌），其他管道浇灌为3区。1、2区均有独立的加压系统，这样既以便系统管理，又以便于同其他科研试验相结合。系统根据设计轮灌组0划分，除3区外，其他各区都由恒压变频控制设备实现管道压力和流量0调整完毕浇灌。1区特色浇灌0原则以地块为单元，每次浇灌一地块，共28块，每地块由电磁阀来控制，电磁阀详细型号见表3。一种灌水周期需要浇灌0时间为144h。2区大棚浇
12、灌0原则为：采用随机浇灌方式，至少启动1座大棚，最多同步启动4座大棚。2区控制42座大棚，一种灌水周期需要浇灌0时间为1142h。3区的管道浇灌根据泵的流量至少启动2个出水口（1口井工作，单口出水流量为80m7h）或同步启动8个出水口（3口井和后稷湖同步工作），一种灌水周期需要灌水时间4819Oho5.3管网设计管网设计布置原则12区浇灌水源从蓄水池里抽水，合理布局，便于变频自动控制，统一管理；管网布置应与道路规划结合，主干、支管沿道路布置；根据地形、地块、道路等状况布置管道系统，规定管道系统线路最短，控制面积最大，便于机耕，管道尽量双向分水；总体布置要使系统运行可靠、经济、合理，使投资尽量小
13、。管网布置1、管道布设采用树状管网。（1）大棚内的滴灌，滴头间距为0.3m,滴灌管间距为0.6m；特色浇灌区大田喷灌喷头间距和支管间距均为15m；微喷带间距为5m；滴灌和小管出流毛管间距为23m；管灌区，出水栓间距30m左右；实际施工时，可根据地块大小合适调整。（2）管道级数采用干管、分干（输水），支管、毛管（配水）三级固定管道，支管走向基本平行于作物种植行。2、管路附件管道中的三通、弯头等附件应选用与管材相配套B管件，喷头选用美国雨鸟生产035A-TNT（12j）,出水栓为原则铸钢定型件。3、出水栓、喷头保护设施出水栓保护采用现浇佐镇墩，配套消力池为预制混凝土构件，混凝土基础根据设计图规定施
