《火灾后钢筋和混凝土的力学性能.docx》由会员分享，可在线阅读，更多相关《火灾后钢筋和混凝土的力学性能.docx（3页珍藏版）》请在第壹文秘上搜索。

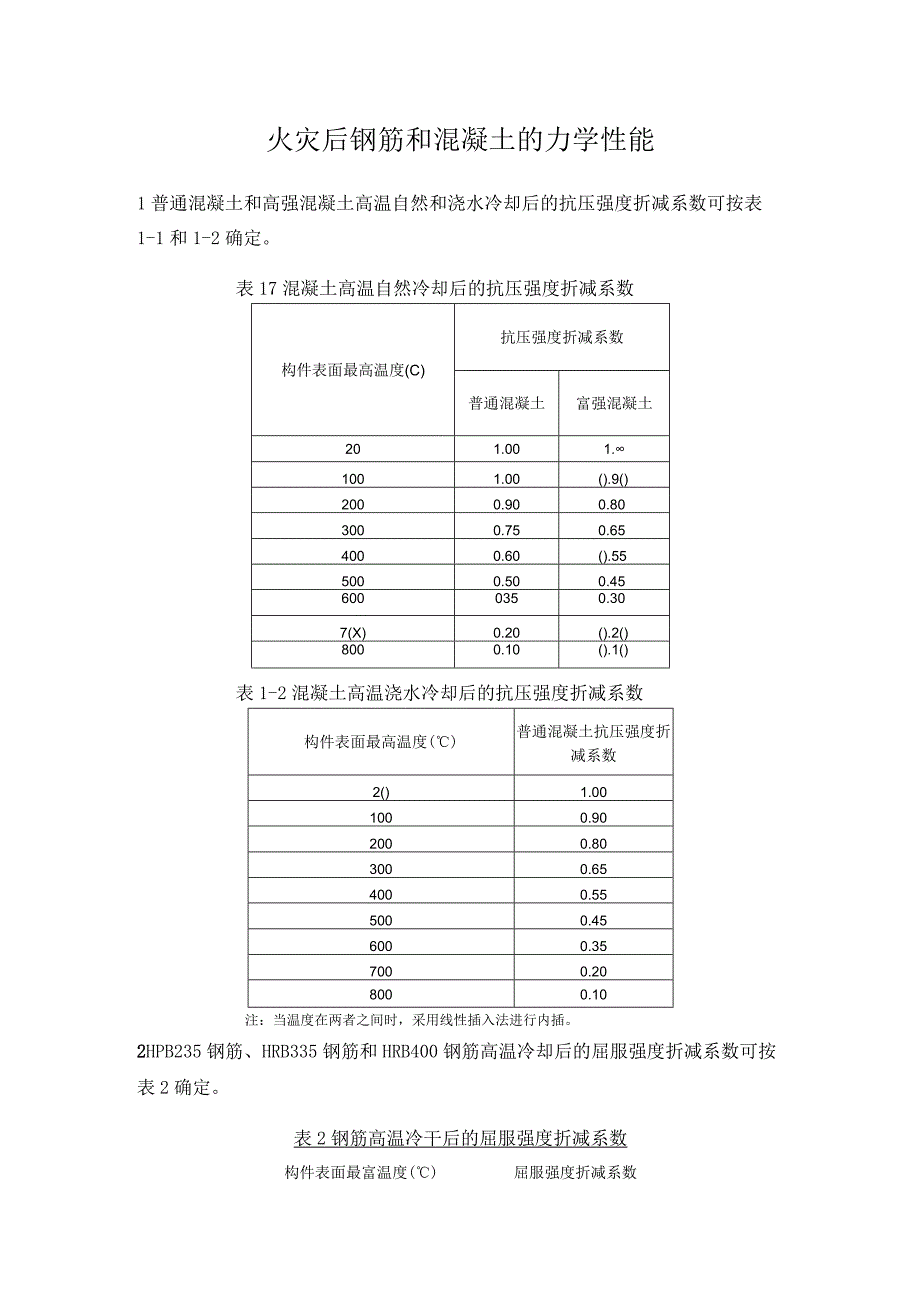

1、火灾后钢筋和混凝土的力学性能1普通混凝土和高强混凝土高温自然和浇水冷却后的抗压强度折减系数可按表1-1和1-2确定。表17混凝土高温自然冷却后的抗压强度折减系数构件表面最高温度(C)抗压强度折减系数普通混凝土富强混凝土201.001.1001.00().9()2000.900.803000.750.654000.60().555000.500.456000350.307(X)0.20().2()8000.10().1()表1-2混凝土高温浇水冷却后的抗压强度折减系数构件表面最高温度()普通混凝土抗压强度折减系数2()1.001000.902000.803000.654000.555000.45

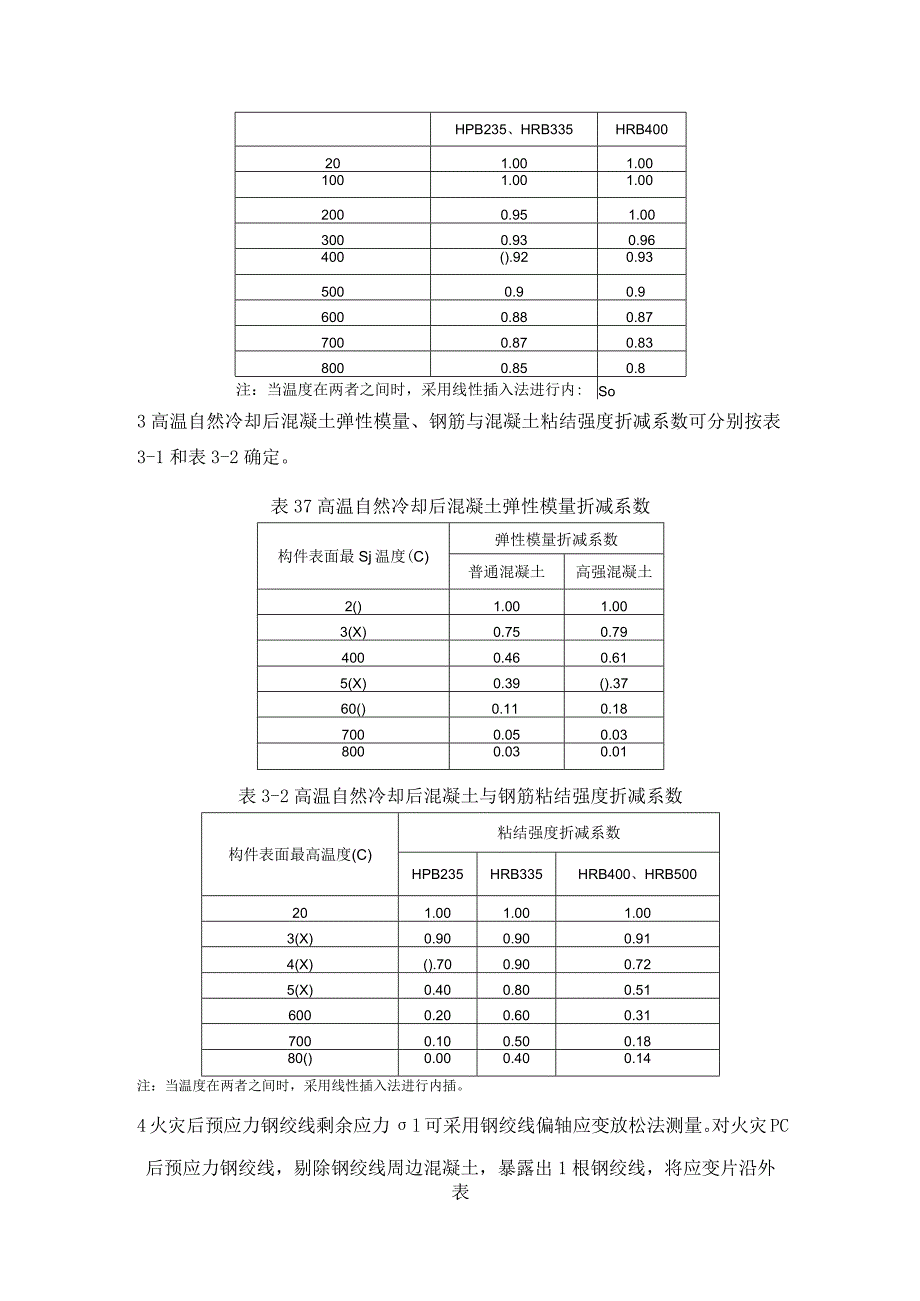

2、6000.357000.208000.10注：当温度在两者之间时，采用线性插入法进行内插。2HPB235钢筋、HRB335钢筋和HRB400钢筋高温冷却后的屈服强度折减系数可按表2确定。表2钢筋高温冷干后的屈服强度折减系数构件表面最富温度()屈服强度折减系数HPB235、HRB335HRB400201.001.001001.001.002000.951.003000.930.96400().920.935000.90.96000.880.877000.870.838000.850.8注：当温度在两者之间时，采用线性插入法进行内:So3高温自然冷却后混凝土弹性模量、钢筋与混凝土粘结强度折减系数可
3、分别按表3-1和表3-2确定。表37高温自然冷却后混凝土弹性模量折减系数构件表面最Sj温度(C)弹性模量折减系数普通混凝土高强混凝土2()1.001.003(X)0.750.794000.460.615(X)0.39().3760()0.110.187000.050.038000.030.01表3-2高温自然冷却后混凝土与钢筋粘结强度折减系数构件表面最高温度(C)粘结强度折减系数HPB235HRB335HRB400、HRB500201.001.001.003(X)0.900.900.914(X)().700.900.725(X)0.400.800.516000.200.600.317000.1

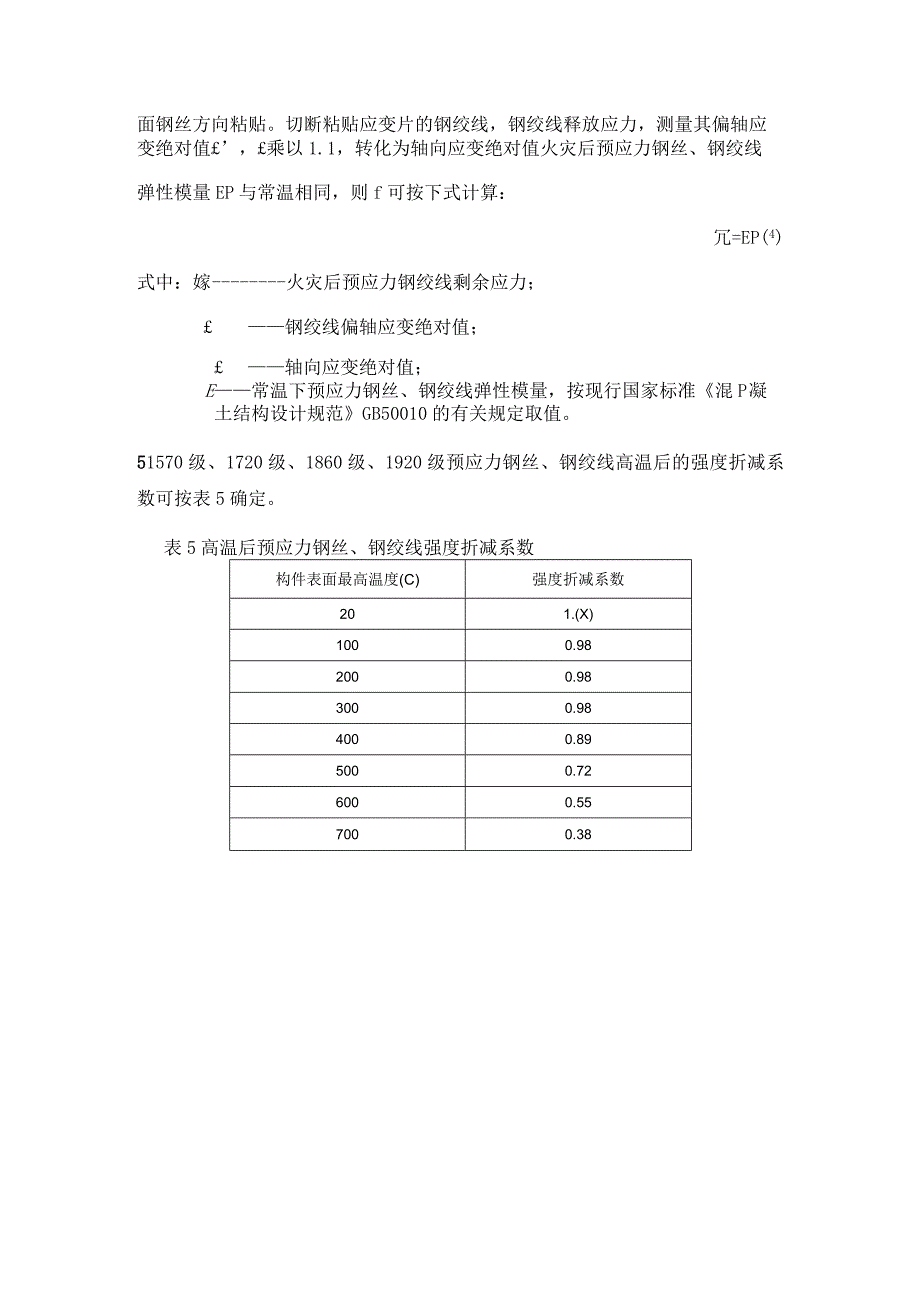

4、00.500.1880()0.000.400.14注：当温度在两者之间时，采用线性插入法进行内插。4火灾后预应力钢绞线剩余应力l可采用钢绞线偏轴应变放松法测量。对火灾PC后预应力钢绞线，剔除钢绞线周边混凝土，暴露出1根钢绞线，将应变片沿外表面钢丝方向粘贴。切断粘贴应变片的钢绞线，钢绞线释放应力，测量其偏轴应变绝对值，乘以1.1，转化为轴向应变绝对值火灾后预应力钢丝、钢绞线弹性模量EP与常温相同，则f可按下式计算：冗=EP(4)式中：嫁火灾后预应力钢绞线剩余应力；钢绞线偏轴应变绝对值；轴向应变绝对值；E常温下预应力钢丝、钢绞线弹性模量，按现行国家标准混P凝土结构设计规范GB50010的有关规定取值。51570级、1720级、1860级、1920级预应力钢丝、钢绞线高温后的强度折减系数可按表5确定。表5高温后预应力钢丝、钢绞线强度折减系数构件表面最高温度(C)强度折减系数201.(X)1000.982000.983000.984000.895000.726000.557000.38
