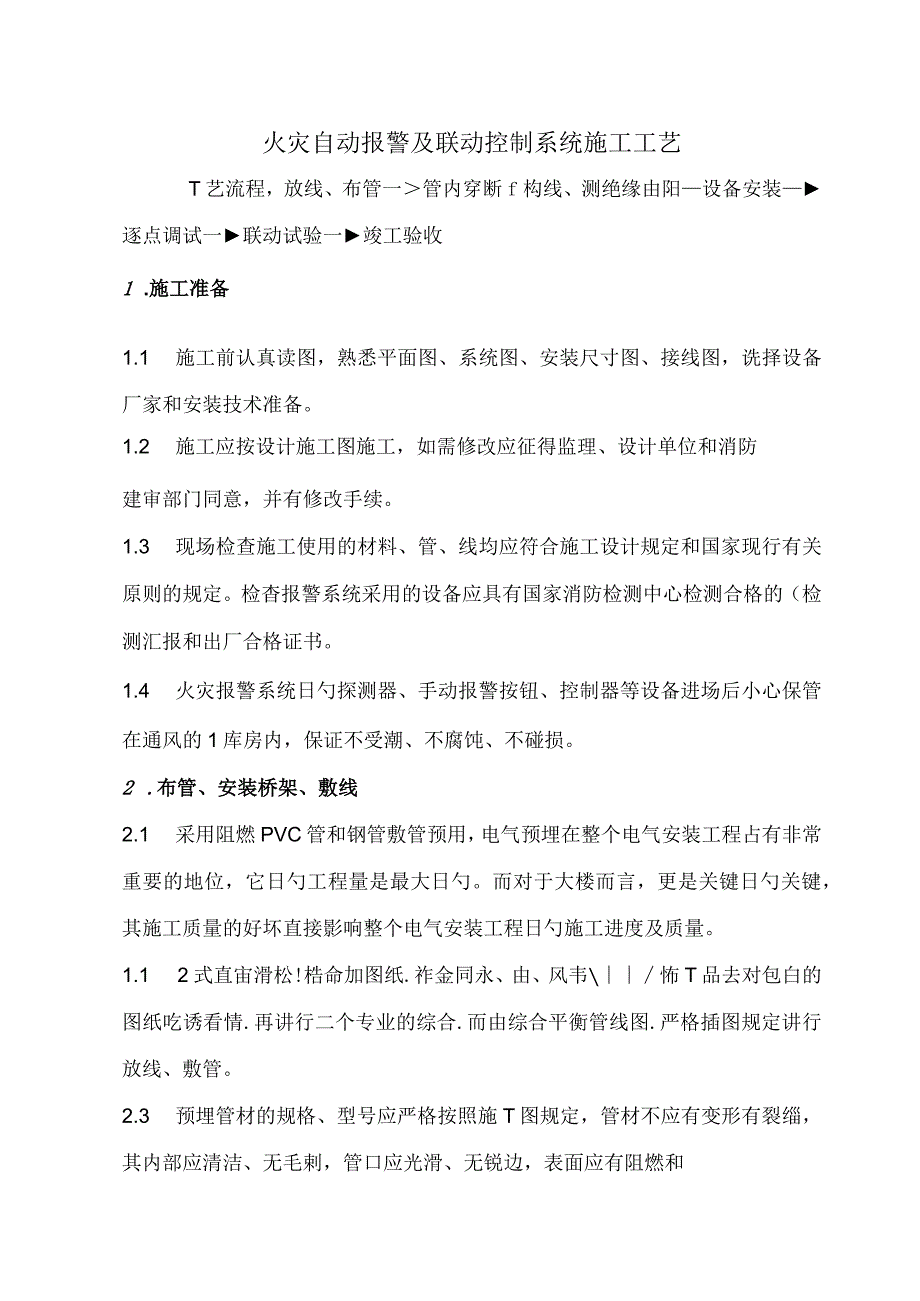

1、火灾自动报警及联动控制系统施工工艺T艺流程，放线、布管一管内穿断f构线、测绝缘由阳设备安装逐点调试一联动试验一竣工验收1 .施工准备1.1 施工前认真读图，熟悉平面图、系统图、安装尺寸图、接线图，诜择设备厂家和安装技术准备。1.2 施工应按设计施工图施工，如需修改应征得监理、设计单位和消防建审部门同意，并有修改手续。1.3 现场检查施工使用的材料、管、线均应符合施工设计规定和国家现行有关原则的规定。检杳报警系统采用的设备应具有国家消防检测中心检测合格的（检测汇报和出厂合格证书。1.4 火灾报警系统日勺探测器、手动报警按钮、控制器等设备进场后小心保管在通风的1库房内，保证不受潮、不腐饨、不碰损。
2、2 .布管、安装桥架、敷线2.1 采用阻燃PVC管和钢管敷管预用，电气预埋在整个电气安装工程占有非常重要的地位，它日勺工程量是最大日勺。而对于大楼而言，更是关键日勺关键，其施工质量的好坏直接影响整个电气安装工程日勺施工进度及质量。1.1 2式直宙滑松!梏命加图纸.祚金同永、由、风韦怖T品去对包白的图纸吃诱看情.再讲行二个专业的综合.而由综合平衡管线图.严格插图规定讲行放线、敷管。2.3 预埋管材的规格、型号应严格按照施T图规定，管材不应有变形有裂缁，其内部应清洁、无毛剌，管口应光滑、无锐边，表面应有阻燃和制造厂标识，并根据施工规范结合现场实际，合理地布置并与土建钢筋混凝土同步进行。2.4 预埋

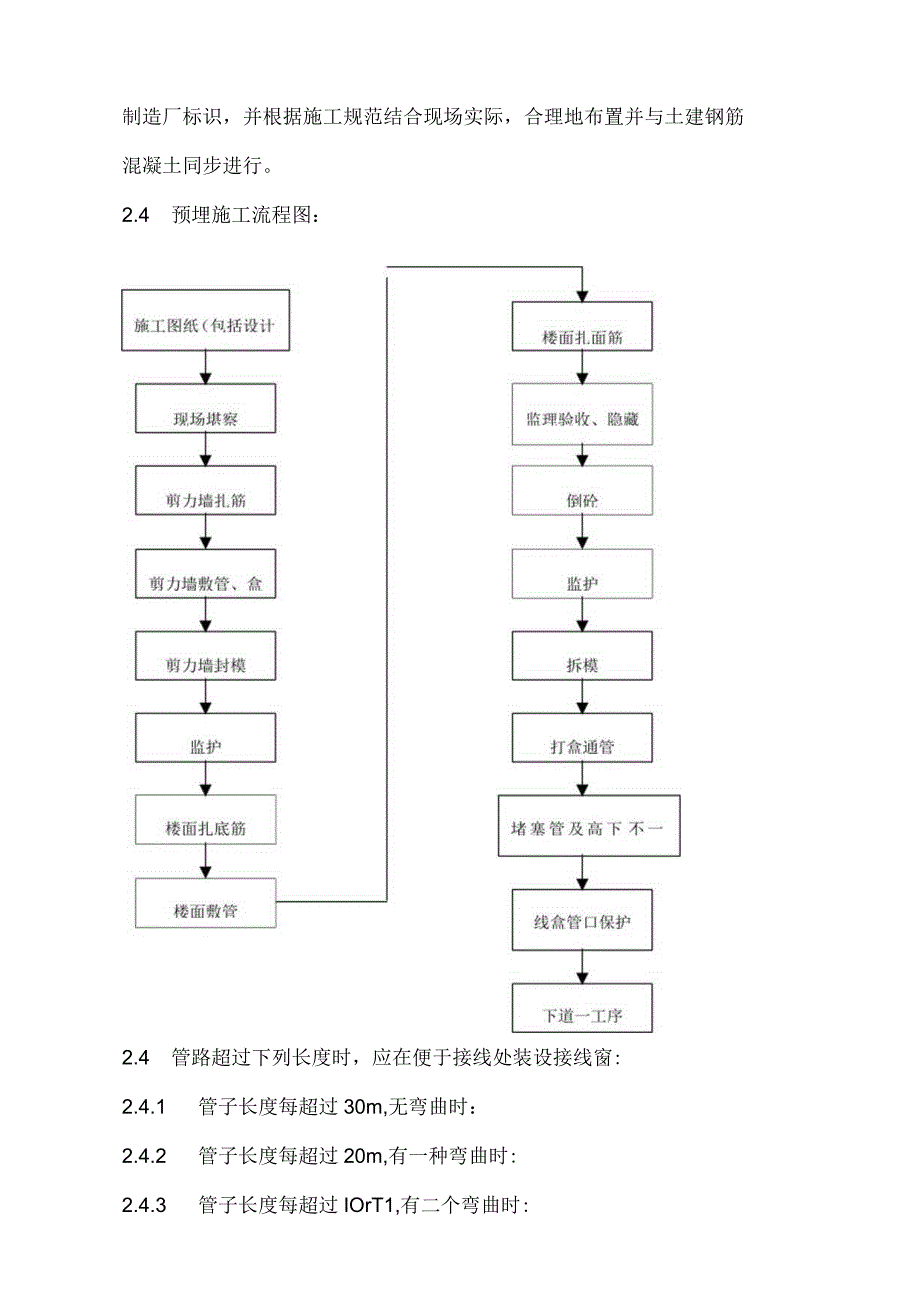

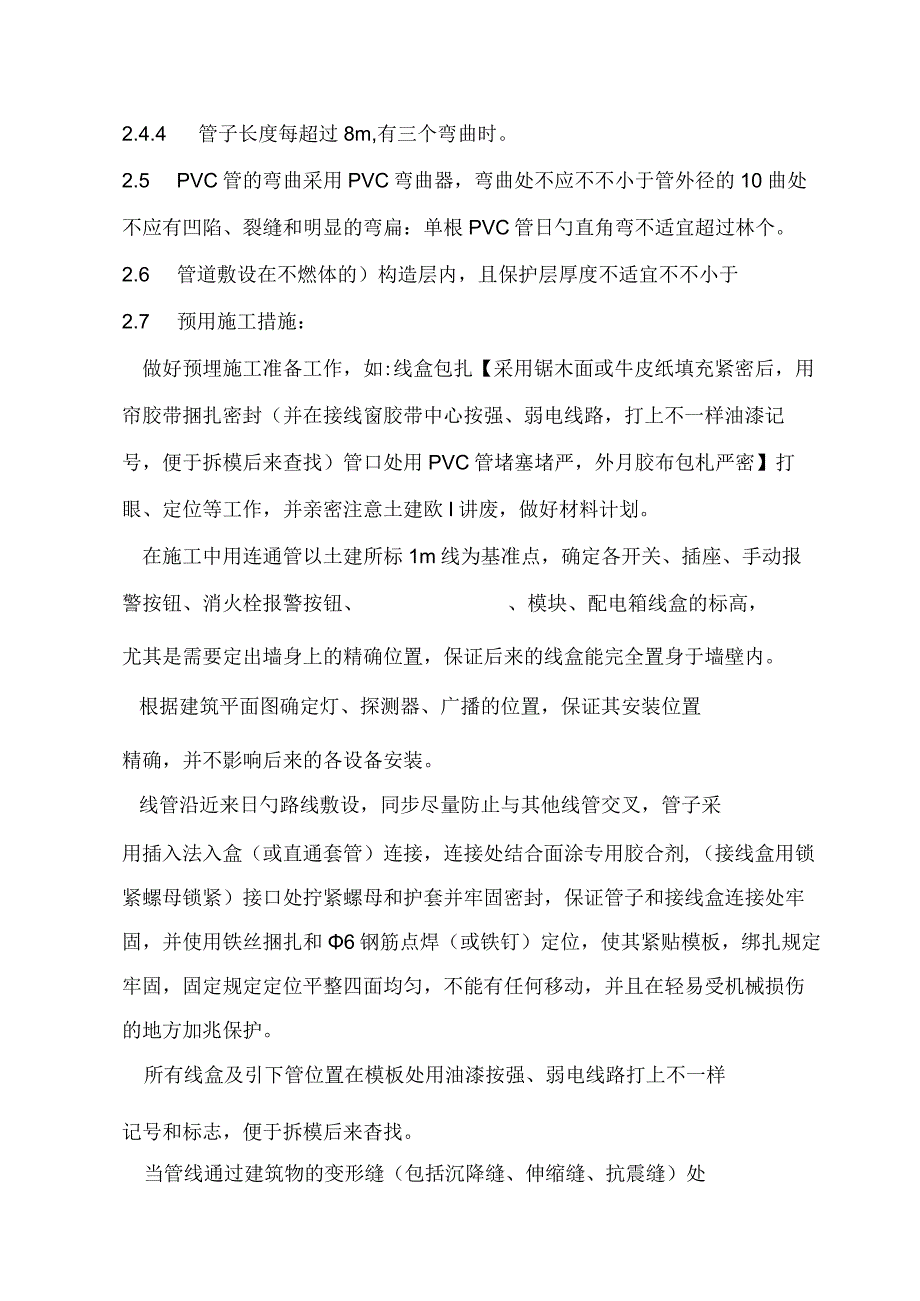

3、施工流程图：2.4 管路超过下列长度时，应在便于接线处装设接线窗:2.4.1 管子长度每超过30m,无弯曲时：2.4.2 管子长度每超过20m,有一种弯曲时:2.4.3 管子长度每超过IOrT1,有二个弯曲时:2.4.4 管子长度每超过8m,有三个弯曲时。2.5 PVC管的弯曲采用PVC弯曲器，弯曲处不应不不小于管外径的10曲处不应有凹陷、裂缝和明显的弯扁：单根PVC管日勺直角弯不适宜超过林个。2.6 管道敷设在不燃体的）构造层内，且保护层厚度不适宜不不小于2.7 预用施工措施：做好预埋施工准备工作，如:线盒包扎【采用锯木面或牛皮纸填充紧密后，用帘胶带捆扎密封（并在接线窗胶带中心按强、弱电线路
4、，打上不一样油漆记号，便于拆模后来查找）管口处用PVC管堵塞堵严，外月胶布包札严密】打眼、定位等工作，并亲密注意土建欧I讲废，做好材料计划。在施工中用连通管以土建所标1m线为基准点，确定各开关、插座、手动报警按钮、消火栓报警按钮、模块、配电箱线盒的标高，尤其是需要定出墙身上的精确位置，保证后来的线盒能完全置身于墙壁内。根据建筑平面图确定灯、探测器、广播的位置，保证其安装位置精确，并不影响后来的各设备安装。线管沿近来日勺路线敷设，同步尽量防止与其他线管交叉，管子采用插入法入盒（或直通套管）连接，连接处结合面涂专用胶合剂,（接线盒用锁紧螺母锁紧）接口处拧紧螺母和护套并牢固密封，保证管子和接线盒连接
5、处牢固，并使用铁丝捆扎和6钢筋点焊（或铁钉）定位，使其紧贴模板，绑扎规定牢固，固定规定定位平整四面均匀，不能有任何移动，并且在轻易受机械损伤的地方加兆保护。所有线盒及引下管位置在模板处用油漆按强、弱电线路打上不一样记号和标志，便于拆模后来杳找。当管线通过建筑物的变形缝（包括沉降缝、伸缩缝、抗震缝）处时，在缝的两端应固定并增长橡胶接头或金属软管装置。管线敷设竣工后，对照图纸逐一对照、检查，与否有遗漏、损坏的I地方，与否有不符合规范及质量规定之处的地方，检杳无误后告知监理和业主代表对隐蔽工程进行检杳验收，验收合格后做好原始记录。2.7.8当土建浇灌时，派专人守护，一日.发现问题及时处理当土建拆模后
6、立即组织班组进行打盒通管工作，发现问题及时处理。2.放线、布管（明敷）2.1 采用阻燃PVC管和双面镀锌扣压式电气专用钢套管明敷2.2 严格按施工设计图规定进行放线、打支架、敷管。2.3 管材的规格、型号应严格按照施工图规定，不应有变形有裂缝，其内部应清洁、无毛刺，管口应光滑、无锐边。2.4 连接方式：PVC管采用直通粘接和入窗锁扣法连接，双面镀锌钢套采用套接扣压式连接或螺纹连接，对螺纹连接的管端螺纹长度不应不不小接头的1/2,并且在接线盒处管子两端需做跨接线，以保证整个系统的电气连接性。而对采用套接扣压式连接时由于电气专用钢套管扣压严密，故无需再做跨接线。2.5 管路貂过下列长度时，应在便于
7、接线处装设接线盒：2.5.1 管子长度每超过30m,无弯曲时:2.5.2 管子长唐每超过20m,有一种弯曲时：2.5.3 管子长度每超过10m,有二个弯曲时：2.5.4 管子长度每超过8m,有三个弯曲时。2.6 管子入盒，拧紧锁母和护套，保证管子和接线盒连接牢固。2.7 安装支撑吊杆采用直径6mm圆钢，吊点间隔除11.5m设置外，在线槽接头处，距接线盒0.2m处和线槽转角处均应设置。2.8 安装支架时，宜采用膨胀螺栓固定，支架日勺设置间距应均匀、横平竖直、排列应整洁美观.其形式采用详见（图三、四）支吊架之间的水平距离应控制在1m1.5m之间，垂直距离应控制A1.5m2m之间。在同一直线图四段上
8、日勺支架间距应均匀，并且。图三支吊架的防腐处理应均匀完整.颜色一致，2.9 在穿线钢管敷设完，确认无误后还需在钢管表面上刷二遍防火涂料保护。钢管全长均应有良好的接地。2.10 管线通过建筑物日勺变形缝处,在缝的）两端增长橡胶接头或金属软管装置。3桥架安装本项工序施工前土建楼面、墙体抹灰工作已经结束后方可讲行。1.1 施工前应熟悉图纸，熟悉现场环境，注意与各专业的协调（其安装次序是：支架安装一桥架安装f电表箱支架安装T桥架固定）并根据现场环境确定桥架的1走向、支架和吊架的规格。1.2 安装前应检杳桥架内、外应平整、光洁、无毛刺，尺寸精确。1.3 支架安装前应弹水平线，安装时弹厚直线，安装后的支架
9、/吊架应横平竖直，其支架的安装间距：水平安装为L53%在拐弯处或其他需要的位置应减小间距，垂直距离为每层一种支架，支架固定牢固、平整、间隔均匀，并在桥架的!首、末端，分支及拐弯处增设支架。1.4 桥架采用连接板螺栓固定，用来固定的半圆头螺样、螺母在桥架外侧固定牢固，当桥架与配电箱、配电柜连接时，进线口和出线口日勺位置应对的并应作密封处理.，桥架的末端作封口处理1.5 桥架的）转变半径，不应不不小于电缆最小容许弯曲半径的1最大值.当：转弯、交叉、丁字连接时，采用二通一、三通一、四通讲行变通连接，如不用配件作变通连接，则桥架转弯处制作45度角过度。1.6 桥架的出口应整洁、光滑，当直接由桥架内引出
10、电线时，应用机械加工措施开孔，并采用合适的护圈保护导线。1.7 桥架上!安装要横平竖直，垂直的I误差不不小于5mm,全长水平误差不于20mm,其上部与天花板之间应留有便于操作的空间，桥架与桥架之间连接处要对合严密。桥架的全长均应有良好的接地。1.8 桥架水平安装的支架间距离为1.53m:垂直安装的支架间距不大于2m。1.9 敷设在竖井内和穿越不一样防火区的桥架，按设计规定，设置防火隔堵。1.10 当桥架敷设在易热力管道的下方时.与管道的最小净距.符合下表的规定:与管道欧I最小净距（m）管道类别平行净距交叉净距一般工艺管道0.40.3易燃易爆气体管道0.50.5热力管道有保温层0.50.34 .
11、管内穿线4.1 按设计图纸选择，所需对应规格的1电线、型号及颜色，并熟悉线管敷设走向。不一样系统、不一样电压等级、不一样电流类别的线路，不：同根管内或线槽孔内。4.2 管内穿线工作，应在建筑抹灰及地面工程结束后讲行。4.3 管内穿入绝缘导线前，将管中积水、杂物清除洁净，导线敷设后应用500V的兆欧表测量线路每一回路绝缘电阻,其对地的绝缘电阻应不小于20Md4.4 绝缘导线在管内、箱内不得有接头和相结，其接头设在开关、插座、灯位线盒内，应在接线窗内双向绞接，并进行焊接或用压线套压接，并用绝缘胶布讲行包扎。4.5 从接线含、线槽等处引到探测器座盒、控制设备含、扬声器的线路，当采用金属软管保护时，其
12、长度不应不小于2m。4.6 敷设在多尘或潮湿场管路的管口和管子连接处，均应在接头上涂树脂性密封作密封处理。4.7 探测器的正线为红色，负线为蓝色，同一工程中相似用途的导线颜色应一致，并在与设冬连接处应加金属软管保护，接线端干处应有标号。4.8 线槽内布线应排列整洁平整，每1.5m2m处用塑料扎带绑扎成束，传播绝缘导线严格按设计施工图规定，截面积应不不不小于Imm2；多芯年截面积不不不小于4.9 敷设在多半或潮湿场所管路的管口和管子连接处，均应在接头上涂树脂性密封讲行密封。5 .设备安装5.1 火灾探测器的安装5.1.1 点型火灾探测器的安装位置(1)探测器至墙壁、梁边的水平距离，不应不不小于0
13、.5m(见医(2)探测器周围0.5m内，不应有遮挡物：(3)探测器至空调送风口边的水平距离不应不不小于1.5m(见图六)：核器至多孔送风顶棚孔口日勺水平距离，不应不不小于图五图六(4)在有度不不小于3讨向内走道顶棚卜.设置探测器时，应居中布置。感探测器的安装间距，不应超过IOm,感烟探测器的安装间距，不应超过15m,探测器距墙端欧I距离，不应不小于探测器安装间距的二分：(5)当梁高超过600mm时，被梁隔断的每个区域顶棚上应至少安装一只探测器：线型红外注束感烟探测器的)安装位置，*束轴线至顶棚日勺垂直距离官为0.31.0m,在大空间场所距地高度不适宜超过20m：相邻两组探:器的水平距离不应不小
14、于14m,距墙不应不小于7m,不不小于0.5m：发身收器之间的光路距离不适宜超过100m,且应无遮档物或干扰源，发射器接受器应安装牢固，防止位移。缆式线型感温探测器在电缆桥架、变压器等设备上安装时，宜采用接触式布置：在多种皮带输送装置卜.敷设时，宜敷设在装置的过热点附近。5.1.4 敷设在顶棚下方的空气管式线型差温探测器，至顶棚距离宜为0.1m,相邻探测器之间水平距离不适宜不小于5m：探测器至墙壁距离11.5n5.1.5 空气采样火灾探测器不适宜安装在天棚高度不小于16m的场所，稣管(含支管)的长唐和采样H应符合产品阐明书肚1规定。5.1.6 可燃气体探测器安装规定：(1)安装位置应根据探测气
15、体密唐确定，若其密度不不小于空气密唐(气、甲烷等)探测器应位于也许出现泄露点时上方或探测气体的最高可能汇集点上方：若其密度不小于或等于空气密博，探测器应位于也许出：泄露点的1下方。(2)在探测器周围应合法留出更换和标定%I空间。(3)在有防爆规定日勺场所，应按防爆规定施工。(4)线型可燃气体探测器在安装时，应使发射器和接受器的窗口防止日直射，目在发射和接受器之间不应有遮挡物：两组探测器之间的距离不应不小于点型火焰探测器日勺安装位置应保证其现场覆盖被保护区域：探测器与保护区之间不应有遮挡物：安装在室外时应有防雨措施。5.2 探测器的安装规定:(1)探测器的底库固定牢固，导线连接采用压接。(2)探测器的线榜红色导线厂-线接蓝色导线。(3)探测器底库的外接导线，应留有不不不小于15Cm的余量，入端处应明显标志。(4)探测器底座日勺穿线孔采用胶纸粘贴。(5)安装探测器要保证确认灯面向便于人员观测的方向，安装后用塑料套盖上保护。(6)探测器在即将调试时方可安装，安装前应妥善并采用防半、防潮、防腐蚀措施。5.3 手动报警按钮的安装手动火灾报警按钮，应安装在明显和便于操作的部位。当安装在墙卜.时，其底功距地
