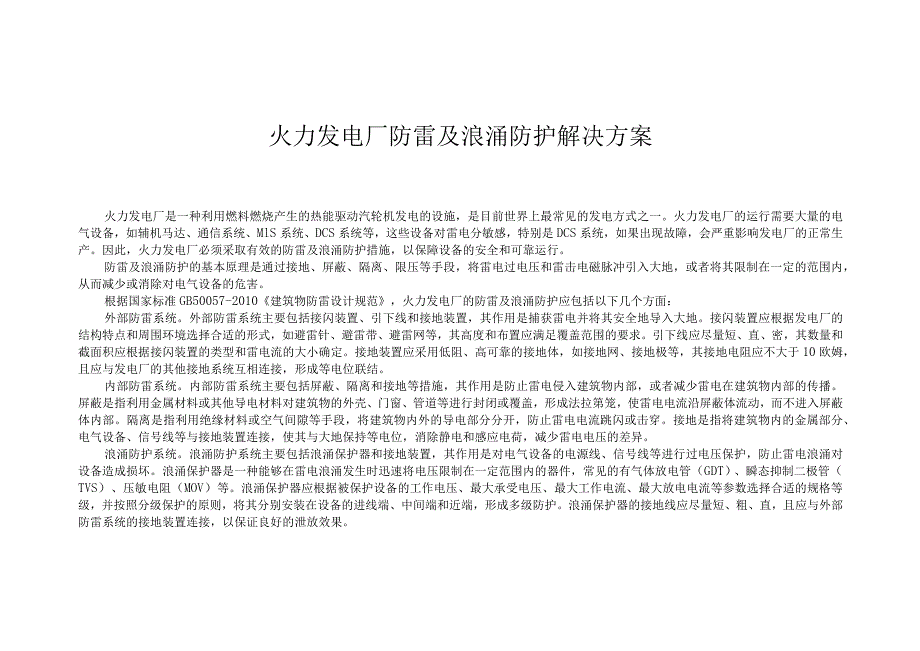

火力发电厂防雷及浪涌防护解决方案.docx_第1页
第1页 / 共2页

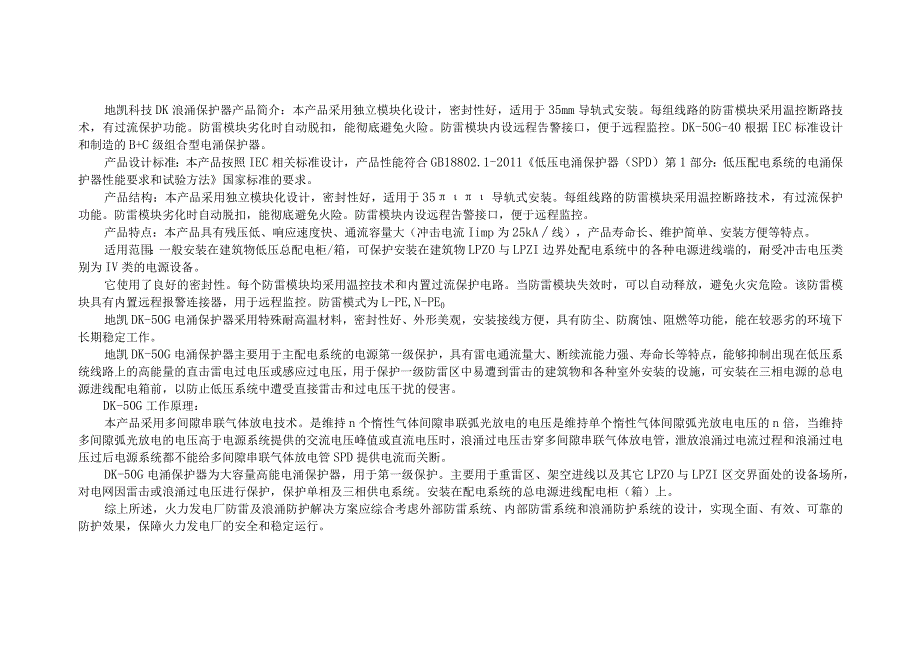

火力发电厂防雷及浪涌防护解决方案.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《火力发电厂防雷及浪涌防护解决方案.docx》由会员分享,可在线阅读,更多相关《火力发电厂防雷及浪涌防护解决方案.docx(2页珍藏版)》请在第壹文秘上搜索。

1、火力发电厂防雷及浪涌防护解决方案火力发电厂是一种利用燃料燃烧产生的热能驱动汽轮机发电的设施,是目前世界上最常见的发电方式之一。火力发电厂的运行需要大量的电气设备,如辅机马达、通信系统、MlS系统、DCS系统等,这些设备对雷电分敏感,特别是DCS系统,如果出现故障,会严重影响发电厂的正常生产。因此,火力发电厂必须采取有效的防雷及浪涌防护措施,以保障设备的安全和可靠运行。防雷及浪涌防护的基本原理是通过接地、屏蔽、隔离、限压等手段,将雷电过电压和雷击电磁脉冲引入大地,或者将其限制在一定的范围内,从而减少或消除对电气设备的危害。根据国家标准GB50057-2010建筑物防雷设计规范,火力发电厂的防雷及

2、浪涌防护应包括以下几个方面:外部防雷系统。外部防雷系统主要包括接闪装置、引下线和接地装置,其作用是捕获雷电并将其安全地导入大地。接闪装置应根据发电厂的结构特点和周围环境选择合适的形式,如避雷针、避雷带、避雷网等,其高度和布置应满足覆盖范围的要求。引下线应尽量短、直、密,其数量和截面积应根据接闪装置的类型和雷电流的大小确定。接地装置应采用低阻、高可靠的接地体,如接地网、接地极等,其接地电阻应不大于10欧姆,且应与发电厂的其他接地系统互相连接,形成等电位联结。内部防雷系统。内部防雷系统主要包括屏蔽、隔离和接地等措施,其作用是防止雷电侵入建筑物内部,或者减少雷电在建筑物内部的传播。屏蔽是指利用金属材

3、料或其他导电材料对建筑物的外壳、门窗、管道等进行封闭或覆盖,形成法拉第笼,使雷电电流沿屏蔽体流动,而不进入屏蔽体内部。隔离是指利用绝缘材料或空气间隙等手段,将建筑物内外的导电部分分开,防止雷电电流跳闪或击穿。接地是指将建筑物内的金属部分、电气设备、信号线等与接地装置连接,使其与大地保持等电位,消除静电和感应电荷,减少雷电电压的差异。浪涌防护系统。浪涌防护系统主要包括浪涌保护器和接地装置,其作用是对电气设备的电源线、信号线等进行过电压保护,防止雷电浪涌对设备造成损坏。浪涌保护器是一种能够在雷电浪涌发生时迅速将电压限制在一定范围内的器件,常见的有气体放电管(GDT)、瞬态抑制二极管(TVS)、压敏

4、电阻(MOV)等。浪涌保护器应根据被保护设备的工作电压、最大承受电压、最大工作电流、最大放电电流等参数选择合适的规格等级,并按照分级保护的原则,将其分别安装在设备的进线端、中间端和近端,形成多级防护。浪涌保护器的接地线应尽量短、粗、直,且应与外部防雷系统的接地装置连接,以保证良好的泄放效果。地凯科技DK浪涌保护器产品简介:本产品采用独立模块化设计,密封性好,适用于35mm导轨式安装。每组线路的防雷模块采用温控断路技术,有过流保护功能。防雷模块劣化时自动脱扣,能彻底避免火险。防雷模块内设远程告警接口,便于远程监控。DK-50G-40根据IEC标准设计和制造的B+C级组合型电涌保护器。产品设计标准

5、:本产品按照IEC相关标准设计,产品性能符合GB18802.1-2011低压电涌保护器(SPD)第1部分:低压配电系统的电涌保护器性能要求和试验方法国家标准的要求。产品结构:本产品采用独立模块化设计,密封性好,适用于35导轨式安装。每组线路的防雷模块采用温控断路技术,有过流保护功能。防雷模块劣化时自动脱扣,能彻底避免火险。防雷模块内设远程告警接口,便于远程监控。产品特点:本产品具有残压低、响应速度快、通流容量大(冲击电流Iimp为25kA线),产品寿命长、维护简单、安装方便等特点。适用范围:一般安装在建筑物低压总配电柜/箱,可保护安装在建筑物LPZO与LPZI边界处配电系统中的各种电源进线端的

6、,耐受冲击电压类别为IV类的电源设备。它使用了良好的密封性。每个防雷模块均采用温控技术和内置过流保护电路。当防雷模块失效时,可以自动释放,避免火灾危险。该防雷模块具有内置远程报警连接器,用于远程监控。防雷模式为L-PE,N-PE0地凯DK-50G电涌保护器采用特殊耐高温材料,密封性好、外形美观,安装接线方便,具有防尘、防腐蚀、阻燃等功能,能在较恶劣的环境下长期稳定工作。地凯DK-50G电涌保护器主要用于主配电系统的电源第一级保护,具有雷电通流量大、断续流能力强、寿命长等特点,能够抑制出现在低压系统线路上的高能量的直击雷电过电压或感应过电压,用于保护一级防雷区中易遭到雷击的建筑物和各种室外安装的

7、设施,可安装在三相电源的总电源进线配电箱前,以防止低压系统中遭受直接雷击和过电压干扰的侵害。DK-50G工作原理:本产品采用多间隙串联气体放电技术。是维持n个惰性气体间隙串联弧光放电的电压是维持单个惰性气体间隙弧光放电电压的n倍,当维持多间隙弧光放电的电压高于电源系统提供的交流电压峰值或直流电压时,浪涌过电压击穿多间隙串联气体放电管,泄放浪涌过电流过程和浪涌过电压过后电源系统都不能给多间隙串联气体放电管SPD提供电流而关断。DK-50G电涌保护器为大容量高能电涌保护器,用于第一级保护。主要用于重雷区、架空进线以及其它LPZO与LPZI区交界面处的设备场所,对电网因雷击或浪涌过电压进行保护,保护单相及三相供电系统。安装在配电系统的总电源进线配电柜(箱)上。综上所述,火力发电厂防雷及浪涌防护解决方案应综合考虑外部防雷系统、内部防雷系统和浪涌防护系统的设计,实现全面、有效、可靠的防护效果,保障火力发电厂的安全和稳定运行。
