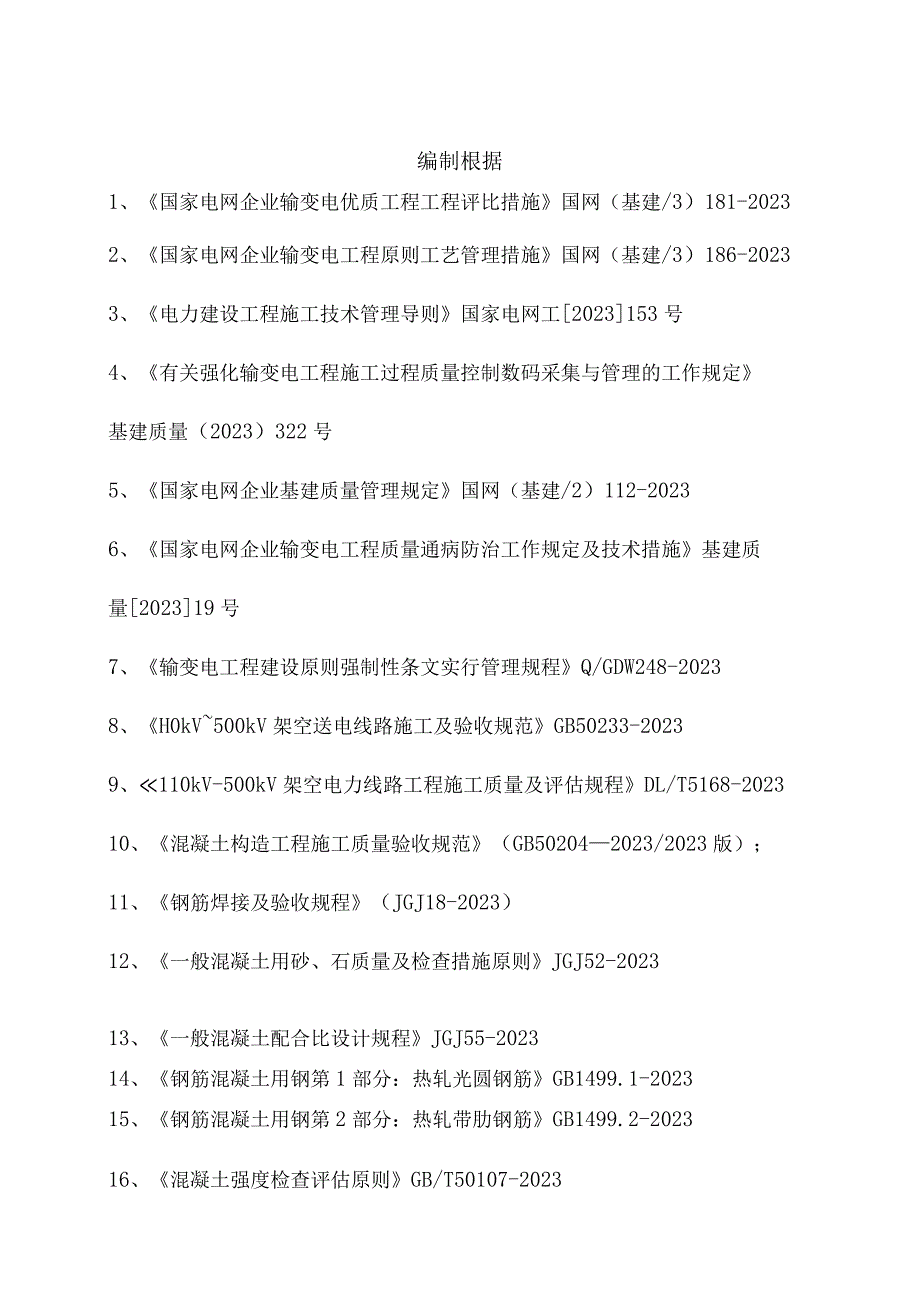

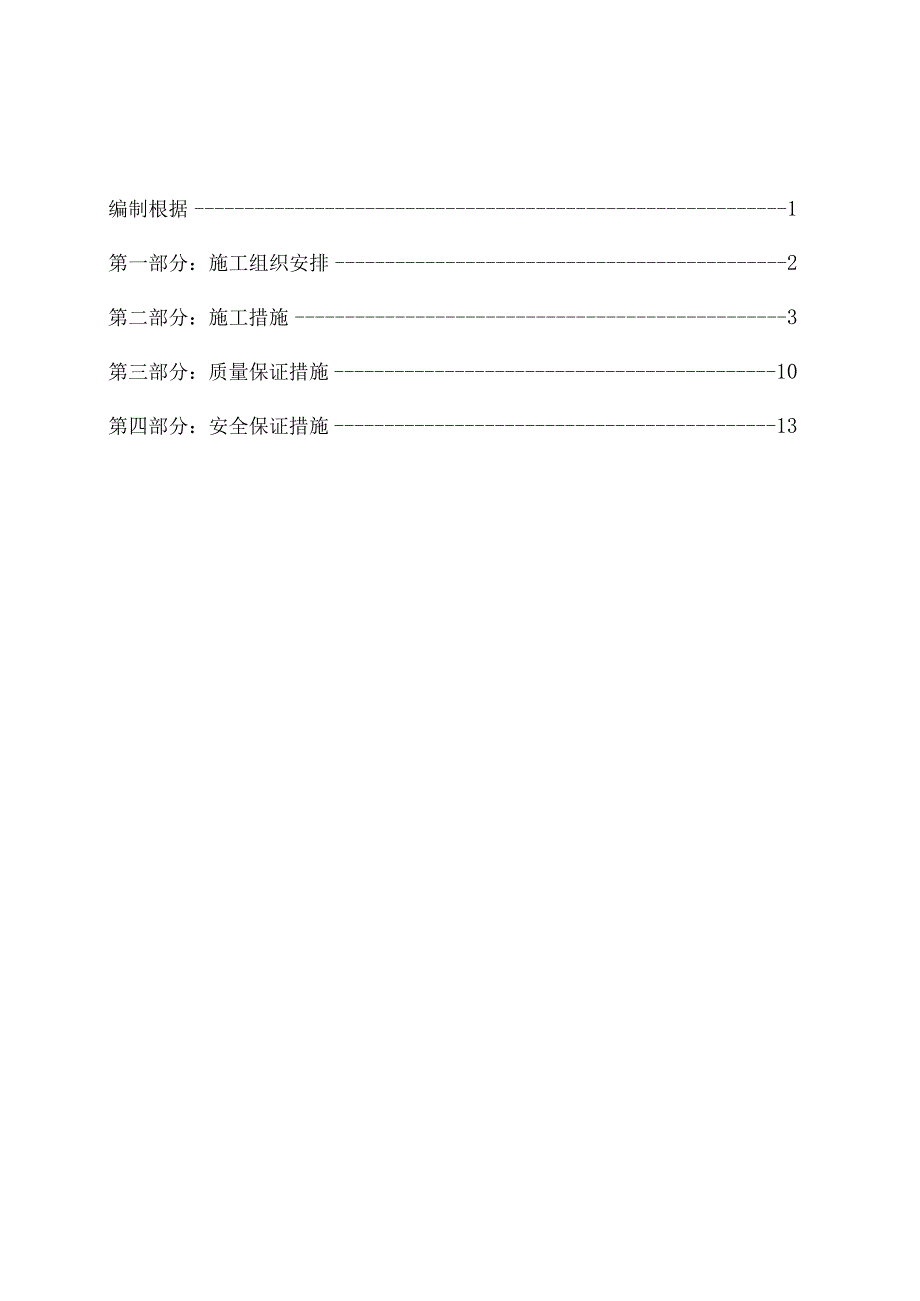

1、编制根据1第一部分：施工组织安排2第二部分：施工措施3第三部分：质量保证措施10第四部分：安全保证措施13编制根据1、国家电网企业输变电优质工程工程评比措施国网（基建/3）181-20232、国家电网企业输变电工程原则工艺管理措施国网（基建/3）186-20233、电力建设工程施工技术管理导则国家电网工2023153号4、有关强化输变电工程施工过程质量控制数码采集与管理的工作规定基建质量（2023）322号5、国家电网企业基建质量管理规定国网（基建/2）112-20236、国家电网企业输变电工程质量通病防治工作规定及技术措施基建质量202319号7、输变电工程建设原则强制性条文实行管理规程Q/
2、GDW248-20238、H0kV500kV架空送电线路施工及验收规范GB50233-20239、110kV-500kV架空电力线路工程施工质量及评估规程DL/T5168-202310、混凝土构造工程施工质量验收规范（GB502042023/2023版）；11、钢筋焊接及验收规程（JGJ18-2023）12、一般混凝土用砂、石质量及检查措施原则JGJ52-202313、一般混凝土配合比设计规程JGJ55-202314、钢筋混凝土用钢第1部分：热轧光圆钢筋GB1499.1-202315、钢筋混凝土用钢第2部分：热轧带肋钢筋GB1499.2-202316、混凝土强度检查评估原则GB/T50107-

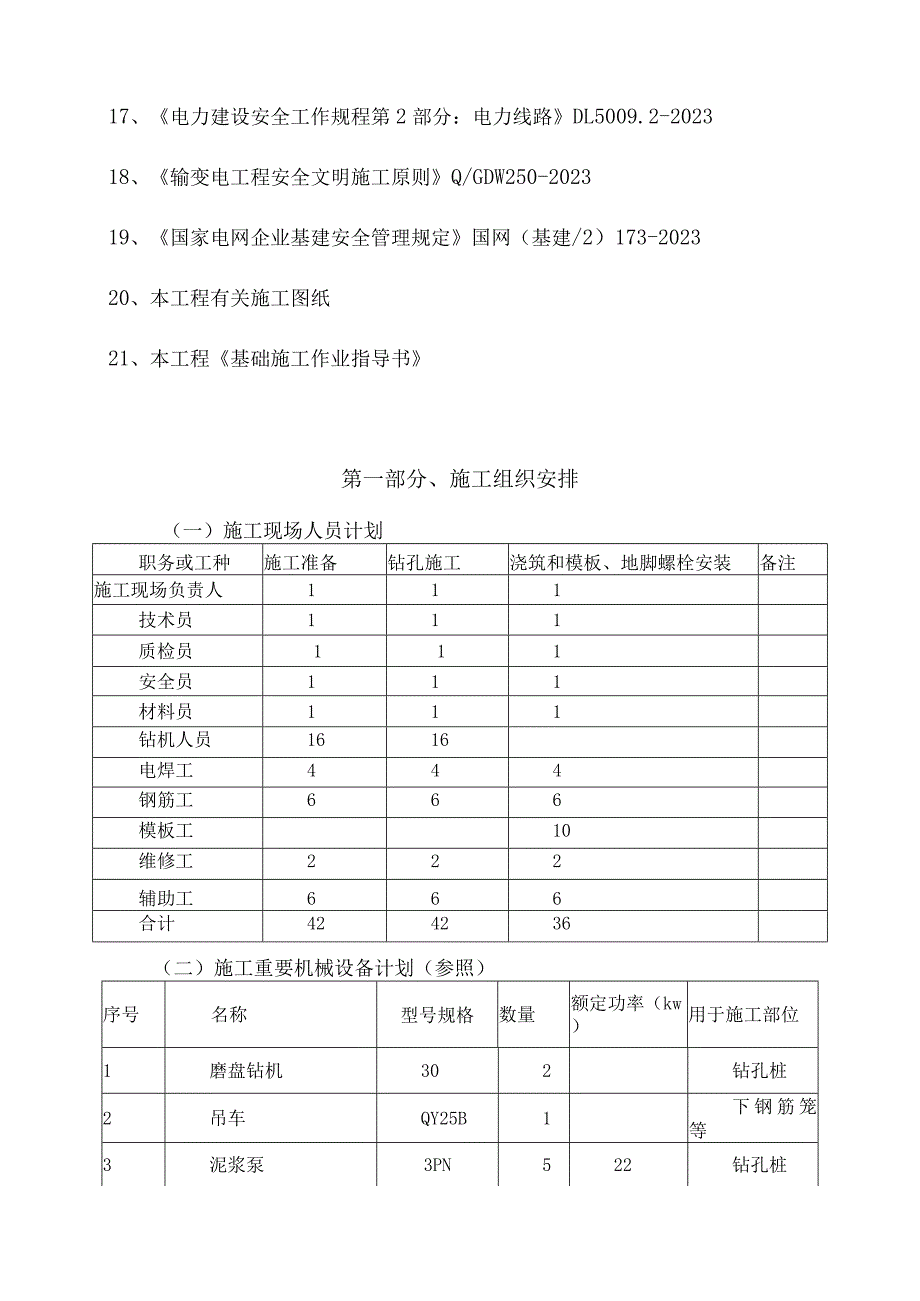

3、202317、电力建设安全工作规程第2部分：电力线路DL5009.2-202318、输变电工程安全文明施工原则Q/GDW250-202319、国家电网企业基建安全管理规定国网（基建/2）173-202320、本工程有关施工图纸21、本工程基础施工作业指导书第一部分、施工组织安排（一）施工现场人员计划职务或工种施工准备钻孔施工浇筑和模板、地脚螺栓安装备注施工现场负责人111技术员111质检员111安全员111材料员111钻机人员1616电焊工444钢筋工666模板工10维修工222辅助工666合计424236（二）施工重要机械设备计划（参照）序号名称型号规格数量额定功率（kw）用于施工部位1磨盘
4、钻机302钻孔桩2吊车QY25B1下钢筋笼等3泥浆泵3PN522钻孔桩4电焊机422钢筋加工5切割机16.5钢筋加工6弯曲机13.3钢筋加工7振动棒45.5桩头振捣8水准仪DS31桩及桩头9护筒组合式据要根需两半相扣10桩头圆形钢模板(可直接用护井筒替代)直径二桩径+IOmm根据需要两半相扣，桩头、地脚螺栓()施工材料计划灌注桩施工采用C30商品混凝土，需提前与供应商签定供货协议，保证进货数量、质量和及时性。商品混凝土在使用前由供应商提供水泥出厂合格证，水泥物理性能检测汇报，砂、石原材检查汇报，商品混凝土合格证明，商品混凝土配合比试验汇报，外加剂合格证等。第二部分、施工措施本工程灌注桩为单桩基
5、础，即桩体顶端与地脚螺栓连接一次浇筑完毕,不存在破桩、焊筋、承台浇筑。按照先地下后地上的原则，分为钻孔、放入钢筋笼、桩头钢模板和地脚螺栓安装、桩基施工、地脚螺栓调正、桩头继续浇筑，详细施工次序如下：复量定位放线一埋设护筒一安装钻机一泥浆制备一钻孔成型一一次清孔一钢筋笼制做与安装一下钢筋笼一安装桩头圆形钢模板一下导管一二次清孔f桩基混凝土浇筑f固定地脚螺栓一地脚螺栓调正一桩基顶部混凝土浇筑一撤场一桩基检测。（一）测量放线运用全站仪测放所有桩位，并用水准仪测定所有标高，自检无误后，交监理验收，验收合格后，方可正式施工。（二）埋设护筒护筒采用直径不小于桩径100mm,长1.5m的钢制护筒，埋设护筒时
6、采用十字定位法埋设，即在距桩中心1.0-L2m处，呈垂直方向埋设四个控制桩，控制桩埋深不少于0.5m。用回交的措施确定桩中心，埋设护筒顶口高出地面30Cm左右，护筒周围用粘土捣实，保证护筒埋设牢固。（三）泥浆制备1、在靠近钻孔约5米设置泥浆池。2、泥浆池深度应不少于1.5米。3、泥浆池抽取沉渣应排放到附近沟渠，不应污染农田。4、灌注桩施工完毕后应将沉渣抽洁净，并用素土回填扎实。5、泥浆循环体系：就地层状况，采用原地层自然造浆或运用粘土进行人工造浆，泥浆循环系统采用两池，循环途径：孔一沉淀池一泥浆池一孔。针对地层状况调整泥浆比重,砂性土及砾砂层地层控制泥浆比重不得不不小于1.30,防止坍孔。（四
7、）钻孔灌注桩成孔阶段1、护筒埋设应精确、稳固，埋入深度不不不小于1m,回填土分层扎实。护筒埋设完毕后，复核护筒中心与桩位中心的偏差，误差必须控制在50mm以内。2、桩机就位后，应检查桩机的基础垫木与否稳固，用水平尺检查转盘与否水平，用线锤或经纬仪检查天车、转盘中心和桩位中心三点与否成一垂线，垂直度规定控制在1%以内。3、施工前应用水准仪测定地坪、转盘标高等原始标高，作为确定进尺的根据。4、钻进时，应根据地质勘探汇报，结合实际操作经验，确定每一土层的成孔速度；施工时应常常测定护壁泥浆的比重、粘度和含砂率，根据测定状况及时调整，以防孔壁坍塌，并及时做好记录，护壁泥浆的比重控制在1.31.4。对于粉
8、砂土、砂性粉土层应采用置换泥浆或用膨润土现场配制泥浆，使泥浆起到护壁作用,以防桩孔缩颈或坍塌。5、钻进过程中随时检查桩径、垂直度等质量状况，垂直度可以采用吊线锤的方式进行测量或者根据冲击钻的钢丝绳、回旋钻的钻杆来测定垂直度偏差6、在过程中，若出现斜孔、弯孔、缩颈、坍孔或沿护筒周围冒浆、地面沉陷以及遭遇地下障碍等状况，桩机操作工应立即停止钻孔，告知项目部施工负责人，同步向现场监理工程师汇报，并制定切实可行日勺补救措施。经现场监理工程师承认并实行补救措施使问题得以处理后方可继续施工。7、钻孔次序应采用跳钻:启动旋挖钻机钻进成孔，每斗进度约0.5m-lm左右，挖斗倒土时向孔内注入泥浆，直到挖至设计孔
9、深，成孔后、提钻前运用正循环工艺进行第一次清孔，清孔时间约30分钟，在清孔过程中应不停置换泥浆,控制好泥浆比重、粘度和含砂率。报监理验收。8、钻井成孔采用三翼钻头，成孔前检查钻头直径，保证其不不不小于设计桩径,钻进过程中随时检查钻头磨损状况，对钻斗及时维修、更换，以保障桩径满足设计规定。开钻时用低转速钻进，钻进过程随时观测地层变化，针对不一样地层采用不一样钻进参数，成孔到达设计深度时，用无收缩水文测绳丈量孔深，孔深满足设计规定后进行下一道工序。9、清孔一次清孔，时间不少于30分钟，使泥浆中悬浮的砂粒经循环后在沉淀池内沉淀，满足：泥浆比重为L15l20,含砂率W6览沉渣厚度W20mm,经监理工程
10、师承认后方可进行下道工序。二次清孔，在安放完钢筋笼后下放导管，运用导管正循环清孔，用无收缩水文测绳量测，控制沉渣厚度呈50m成孔尺寸有关偏差如下：孔径：-Omm,孔垂直度：桩长1%,孔深：设计深度。（五）钢筋笼制做与安装1、钢筋笼制作钢筋笼制作严格按照设计有关尺寸分段进行制作，纵向螺纹钢筋（主筋）根据直条钢定长最长段长度9m,在孔口搭接焊成一体，必须使用E55焊条进行双面搭接焊，焊缝长度为10倍钢筋直径；箍筋与主筋焊接时使用E43焊条；同一截面搭接的桩纵筋不超过该截面钢筋数量的1/3,相邻两主筋的接头垂直高度应错开35倍纵向螺纹钢筋（主筋）直径并不不不小于500mm,主筋保护层采用C30预制碎
11、带孔园垫块来保证，沿钢筋笼底端向上Im设置第一组，然后每向上各3m各设置一组，每组设4个，均匀地与套入主筋并绑扎为一体；钢筋笼自检合格后，交项目技术人员和监理工程师进行验收，验收合格后方可使用。钢筋笼制作有关偏差如下：主筋间距：10rnm,钢筋笼直径：10mm,箍筋间距：20m,钢筋笼长度：50三u2、钢筋笼安装钢筋笼安放采用吊车吊放或钻机吊放，在孔口进行对接，如使用大吨位吊车也可在地面所有焊接好后一次性吊起放入孔中。主筋采用双面搭接焊，搭接长度不不不小于主筋直径的6倍并不不不小于20Omnb钢筋笼入孔时，应一直保持垂直状态，下放时保持平稳，防止碰撞孔壁，严禁晃动和强行冲击下放钢筋笼。钢筋笼下
12、到设计深度后，井口采用两根钢丝绳绑吊，钢丝绳长度事先通过测量孔口标高计算得出。（六）导管安装导管采用350mm导管，丝扣连接，接头处加设橡胶“0”型垫圈，导管下放必须居中，导管下口距离孔底30050Omm。（七）碎搅拌、运送、灌注1、混凝土搅拌采用商品混凝土，使用前出具混凝土配合比试验汇报，水泥合格证，水泥物理性能检测汇报，水泥生产厂家资质，砂、石检测汇报，使用过程中按规范规定对砂、石、水泥等原材抽样送检，在搅拌站配料应严格按配合比进行，搅拌时间叁90秒，保证碎和易性，灌注桩坍落度控制在180200mmo商品混凝土在使用前由项目部和监理工程师共同对其厂家信誉、生产能力、质量保证措施进行考察，保
13、证其能及时提供符合设计规定的商税。2、混凝土运送混凝土输送车将混凝土运至孔口。3、混凝土浇筑运用预制碎球塞做为隔水栓，初灌量叁2.0立方米，整个灌注过程应持续，每次拆卸导管时测量碎面高度，保证导管埋深不不不小于2米，提高导管时应垂直起降，严禁碰挂钢筋笼。浇筑至地脚螺栓根部时停止浇筑，待泥浆所有从护井筒窗口中溢出后，根据预留的90。付桩调正地脚螺栓，调整后继续浇筑400Innb使用振动棒将两次浇筑的混凝土连接面振捣，地脚螺栓调正时间不能超过1小时。浇筑完毕48小时后，拆除护筒（桩头圆形钢模板）。转角塔基础应按照基础施工作业指导书中的规定留取预高。4、碎试块制作灌注桩每根桩制作一组（3块）试块。桩
14、基施工流程图:（5）拆模：当混凝土强度到达设计及规范规定期拆模，不不不小于48小时。（6）养护采用外覆薄膜及草苫子浇水进行养护，养护时间不少于7天。第三部分、质量保证措施（一）为了保证工程质量，施工前对全体人员进行了质量意识教育，认真学习施工组织设计，树立“质量第一，信誉第一，为顾客服务”的思想，建立健全多种规章制度及岗位责任制，建立质量保证体系。（二）加强技术管理：认真贯彻IlOKV50OKV架空电力线路工程施工质量评估规范和有关规范及企业的各项技术管理制度。动工前，贯彻各级人员岗位责任制，做好技术交底，施工中认真检查执行状况。开展全面质量管理活动，做好隐蔽工程记录，施工结束后认真进行工程质量检查和评估，做好技术档案管理工作。（三）组织好原材料的送检工作，钢材、水泥必须具有质量保证书，并按规定做好抽检，多种强度等级的碎，要分别按试验室出具的配合比施工。（四）选用商品混凝土，对厂家应事先进行调研。多种钢筋材料购进后，质检员按规定抽检并送检，合格后，由材料保管员登记入库。施工中混凝土按规定予留试块。（五）加强材料管理：建立工料消耗台帐，实行“当日志录，月底结帐”制度，钢筋实行集中配料、加工，保证材料质量和工程用量。（六）每道工序检查合格签字后，方可进行下道工序施
