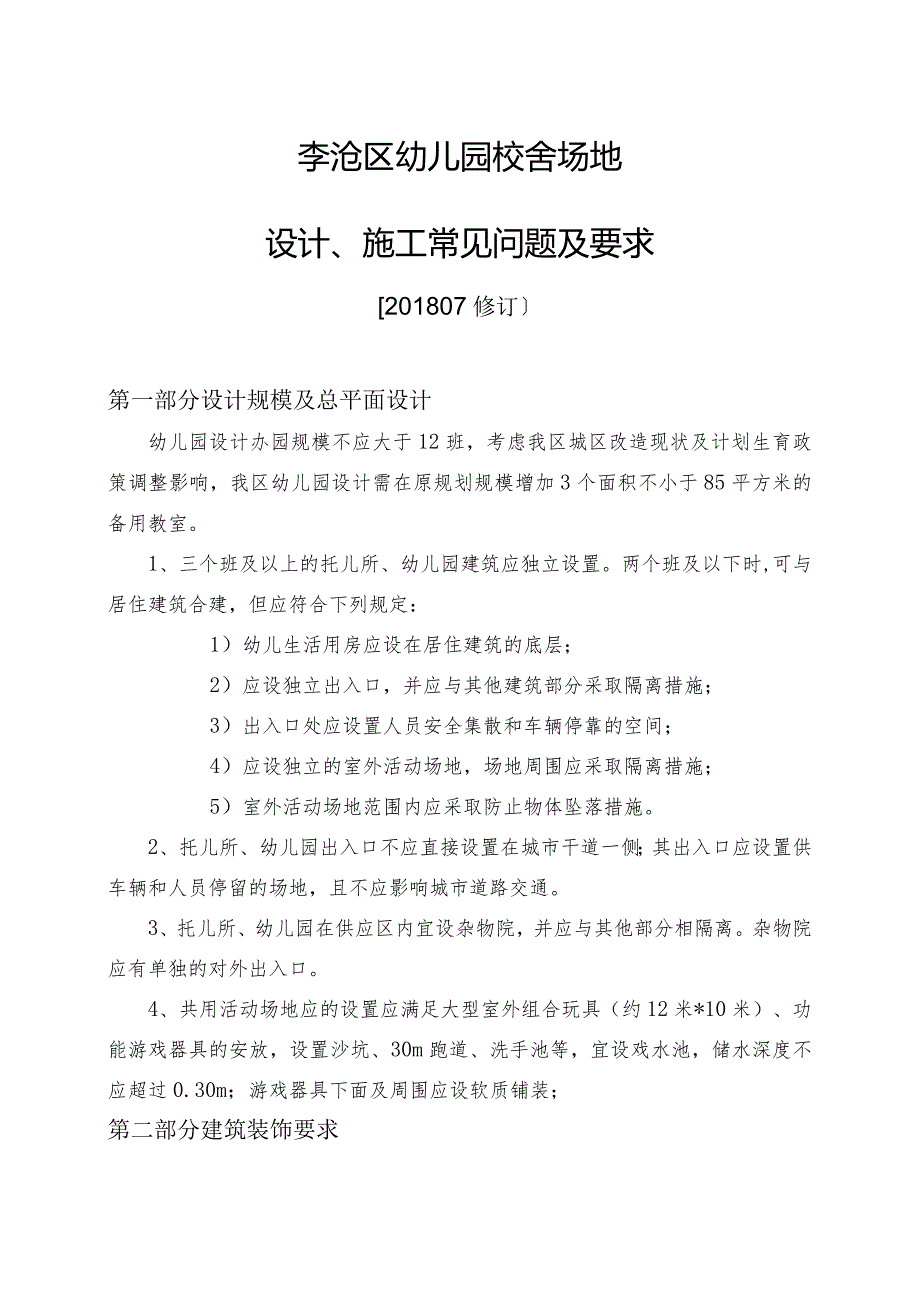

1、李沧区幼儿园校舍场地设计、施工常见问题及要求201807修订第一部分设计规模及总平面设计幼儿园设计办园规模不应大于12班，考虑我区城区改造现状及计划生育政策调整影响，我区幼儿园设计需在原规划规模增加3个面积不小于85平方米的备用教室。1、三个班及以上的托儿所、幼儿园建筑应独立设置。两个班及以下时,可与居住建筑合建，但应符合下列规定：1）幼儿生活用房应设在居住建筑的底层；2）应设独立出入口，并应与其他建筑部分采取隔离措施；3）出入口处应设置人员安全集散和车辆停靠的空间；4）应设独立的室外活动场地，场地周围应采取隔离措施；5）室外活动场地范围内应采取防止物体坠落措施。2、托儿所、幼儿园出入口不应直

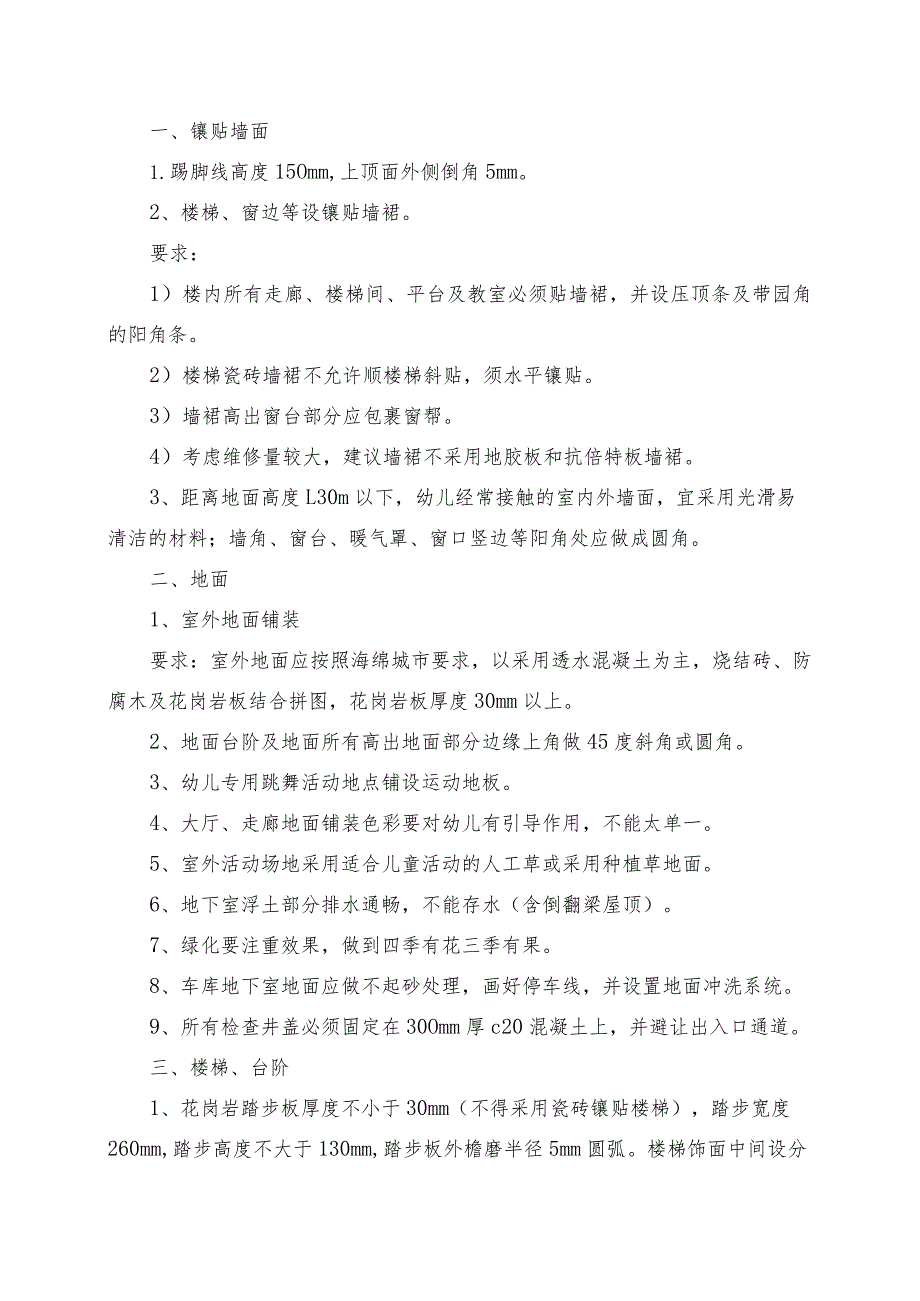

2、接设置在城市干道一侧；其出入口应设置供车辆和人员停留的场地，且不应影响城市道路交通。3、托儿所、幼儿园在供应区内宜设杂物院，并应与其他部分相隔离。杂物院应有单独的对外出入口。4、共用活动场地应的设置应满足大型室外组合玩具（约12米*10米）、功能游戏器具的安放，设置沙坑、30m跑道、洗手池等，宜设戏水池，储水深度不应超过0.30m；游戏器具下面及周围应设软质铺装；第二部分建筑装饰要求一、镶贴墙面1.踢脚线高度15Omm,上顶面外侧倒角5mm。2、楼梯、窗边等设镶贴墙裙。要求：1）楼内所有走廊、楼梯间、平台及教室必须贴墙裙，并设压顶条及带园角的阳角条。2）楼梯瓷砖墙裙不允许顺楼梯斜贴，须水平镶贴
3、。3）墙裙高出窗台部分应包裹窗帮。4）考虑维修量较大，建议墙裙不采用地胶板和抗倍特板墙裙。3、距离地面高度L30m以下，幼儿经常接触的室内外墙面，宜采用光滑易清洁的材料；墙角、窗台、暖气罩、窗口竖边等阳角处应做成圆角。二、地面1、室外地面铺装要求：室外地面应按照海绵城市要求，以采用透水混凝土为主，烧结砖、防腐木及花岗岩板结合拼图，花岗岩板厚度30mm以上。2、地面台阶及地面所有高出地面部分边缘上角做45度斜角或圆角。3、幼儿专用跳舞活动地点铺设运动地板。4、大厅、走廊地面铺装色彩要对幼儿有引导作用，不能太单一。5、室外活动场地采用适合儿童活动的人工草或采用种植草地面。6、地下室浮土部分排水通畅

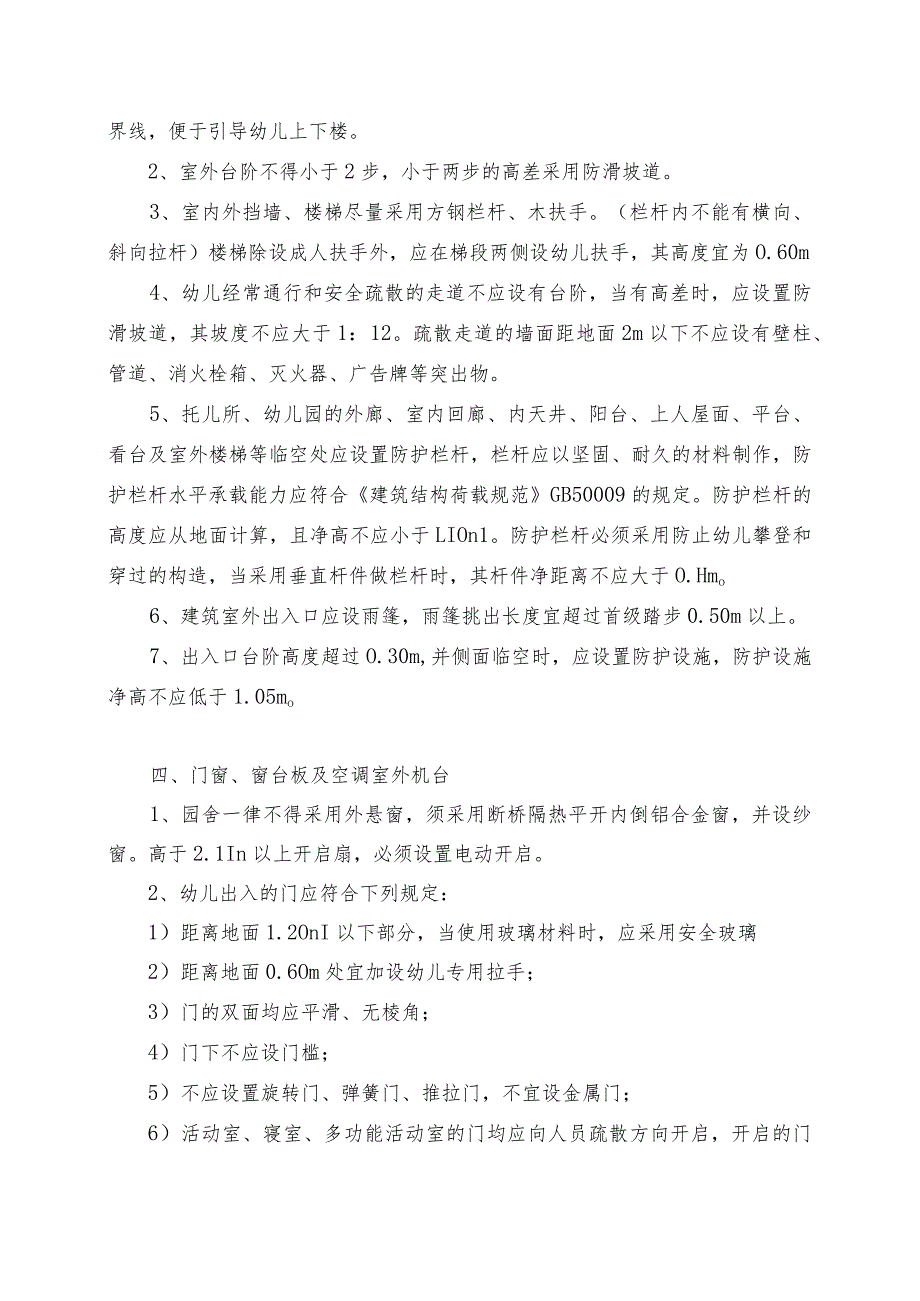

4、，不能存水（含倒翻梁屋顶）。7、绿化要注重效果，做到四季有花三季有果。8、车库地下室地面应做不起砂处理，画好停车线，并设置地面冲洗系统。9、所有检查井盖必须固定在30Omm厚c20混凝土上，并避让出入口通道。三、楼梯、台阶1、花岗岩踏步板厚度不小于30mm（不得采用瓷砖镶贴楼梯），踏步宽度260mm,踏步高度不大于130mm,踏步板外檐磨半径5mm圆弧。楼梯饰面中间设分界线，便于引导幼儿上下楼。2、室外台阶不得小于2步，小于两步的高差采用防滑坡道。3、室内外挡墙、楼梯尽量采用方钢栏杆、木扶手。（栏杆内不能有横向、斜向拉杆）楼梯除设成人扶手外，应在梯段两侧设幼儿扶手，其高度宜为O.60m4、幼儿
5、经常通行和安全疏散的走道不应设有台阶，当有高差时，应设置防滑坡道，其坡度不应大于1：12。疏散走道的墙面距地面2m以下不应设有壁柱、管道、消火栓箱、灭火器、广告牌等突出物。5、托儿所、幼儿园的外廊、室内回廊、内天井、阳台、上人屋面、平台、看台及室外楼梯等临空处应设置防护栏杆，栏杆应以坚固、耐久的材料制作，防护栏杆水平承载能力应符合建筑结构荷载规范GB50009的规定。防护栏杆的高度应从地面计算，且净高不应小于LIOn1。防护栏杆必须采用防止幼儿攀登和穿过的构造，当采用垂直杆件做栏杆时，其杆件净距离不应大于O.Hmo6、建筑室外出入口应设雨篷，雨篷挑出长度宜超过首级踏步0.50m以上。7、出入口
6、台阶高度超过O.30m,并侧面临空时，应设置防护设施，防护设施净高不应低于1.05mo四、门窗、窗台板及空调室外机台1、园舍一律不得采用外悬窗，须采用断桥隔热平开内倒铝合金窗，并设纱窗。高于2.1In以上开启扇，必须设置电动开启。2、幼儿出入的门应符合下列规定：1）距离地面1.2OnI以下部分，当使用玻璃材料时，应采用安全玻璃2）距离地面0.6Om处宜加设幼儿专用拉手；3）门的双面均应平滑、无棱角；4）门下不应设门槛；5）不应设置旋转门、弹簧门、推拉门，不宜设金属门；6）活动室、寝室、多功能活动室的门均应向人员疏散方向开启，开启的门扇不应妨碍走道疏散通行；7）门上应设观察窗，观察窗应安装安全玻
7、璃。8）卫生间开门不宜直对寝室或活动室。盥洗室与厕所之间应有良好的视线贯通。3、L8m以下窗台、梁顶面均设窗台板、台面。必须采用双边台板、单板厚度25mm以上。窗台板两侧各入墙50mm,包住暖气片后外跳30mm,两端磨半径IOmm圆角。4、室内走廊窗设置要求：据地面L8m至2.6m设走廊窗（门加上亮2.6m高），教室窗宽按照两门垛之间全开，并设可调光玻璃。5、关于室外空调台要求：如果需要空调室外机外挂，为保证立面效果，建筑专业必须考虑合适的位置及外观造型，尺寸不低于860308730mm承重力：50KG（室外机重量）+70KG一个成人重量二120KG,墙孔不能高于地面30公分；进出空调外机门窗
8、宽度不低于45Omm。挂机电源线不低于2.5个平方，柜机电源线不低于4个平方。6、考虑室外环境及安全，大型室外设备尽量安放在建筑屋顶。7、天窗应设遮阳幕或其他防晒实施。8、活动室、多功能活动室的窗台面距地面高度不宜大于0.60m；9、窗距离楼地面的高度小于或等于1.80m的部分，不应设内悬窗和内平开窗扇；10、外窗开启扇均应设纱窗。五、园舍没有按照要求进行声学处理要求：1、幼儿园多功能教室墙面、屋顶、门窗必须进行吸音声学处理。2、吸音处理严格按照批准的效果图施工。3、墙裙材料必须采用防碰撞、宜清洗材料。4、装饰吸音材料须选择全国知名品牌、青岛市建委备案产品，确保环保品质。六、地下管沟、阀门井、
9、表井等必须做防水处理，并设有事故排水措施。第二部分节能环保、绿色建筑新技术应用要求我区新建幼儿园对节能环保、绿色建筑新技术应用存在严重不足，根据要求，在建及今后建设学校必须充分考虑，加以应用。一、园舍节能设计要求：1、被动式与主动式的节能技术措施相辅相成达到节能要求采用以太阳能耦合地源热泵复合能源系统为主、空气源热泵系统为辅的冷热源系统，提高冷热源系统的稳定性，利用太阳能的蓄热作用，实现为地源侧系统补热，提高系统中水的升温速度。2、考虑安全因素，幼儿园不宜采用天然气供热系统。二、充分利用风力、光伏发电、光导照明系统要求：1、园内设置风能、光伏一体发电照明灯。2、在地下走廊、停车场等地下空间设置
10、采光井、光导管，充分利用光能，提供室外环境。三、节水系统要求：1、充分发挥利用太阳能热水系统，服务生活用水。2、在学校校园设置雨水收集处理设施，满足绿化灌溉的要求。四、通风系统要求：1、室内环境质量通过新材料新技术方面进行改善。2、生活用房采用全热交换新风系统五、垃圾分类、污水处理系统日常生物垃圾通过专门收集、切碎、高温净化、发酵，用于绿化。六、海绵城市设计新建儿园必须按照海绵城市要求设计。七、塑胶场地必须满足经山东省质量技术监督局批准，运动场地合成材料面层原材料使用规范运动场地合成材料面层施工要求运动场地合成材料面层验收要求运动场地合成材料面层维护保养指南四个山东省地方标准。第三部分各功能处
11、室及专业要求一、网络、广播、电话部分：1、校园网络主干线路必须使用光纤，其他线路至少采用六类线。2、主控室建设按规范要求施工1）主控室到弱电井分控间都要铺设光纤，不可用网线连接。2）主控室到弱电井分控间都要单独铺设25对以上电话大对数。3）主控室要单独设立配电箱，线缆在5*10平方电缆以上。4）网络主控室位置设置在地上一层或以上，不可设立监控设备和与网络无关的设备，网络主控室只能单独为网络中心。3、信息点布置要求1）教室后墙新增一个信息点和电源，位置在靠窗墙面上方预留供监控用。2）教室前广播音箱位置需设置1个广播点。3）教室前班班通位置设置1个信息点和电源。4）幼儿园门卫室应铺设光纤网络、电话
12、和监控线路。4、园区广播：1）广播室位置要求：应设置在低楼层，靠近室外活动场地的房间，且在房间内能看到活动场地全貌。2）室内、走廊、室外广播线均需汇聚至广播室，室外活动场地四周需单独铺设线路汇聚至广播控制室，且在田径场四周合适位置预留4个音柱并穿线可与监控立杆合并使用。3）广播布线要求：教室、办公室、走廊等室内广播均须采用网络方式,布线标准不低于超5类；室外广播布线采用RVV2*1.5线缆。4）室内广播点位置要求：教室内音响壁挂高度在顶部以下50cm。距离教室门一侧墙壁50cm,处预留86型音控开关分线盒，高度与教室内照明灯控开关齐高,二、网络监控一）室外监控网络摄像机室外监控网络摄像机分为枪
13、式固定摄像机和高速球机。枪式固定摄像机要求使用130万以上像素网络高清摄像机，高速球式摄像机要求使用200万以上像素网络高清摄像机。室外摄像机建议采用立杆安装，立杆高度2.73.5米。二）监控网络1、监控网络布线建议使用超五类以上国标线缆，线缆长度超过100米必须使用光纤传输。2、监控网络交换机建议使用POE网络交换机。三）硬盘录像机视频监控网络硬盘录像机要求使用网络高清数字硬盘录像机，要求支持不少于16路108OP（6Mbps）高清网络视频接入，总带宽不小于96MbPs；要求支持1个HDMI输出、1个VGA输出；HDMEVGA接口输出分辨率支持1920xl080p;要求设备至少支持8个SAT
14、A接口；要求设备支持标准ONVIF、PSIA.GB28181协议；支持IPv6,支持TCP、UDP、RTP、RTSP.UPnPSNMP、SADP、NFS、iSCSI等网络协议。视频监控硬盘录像机要求进入标准立式42U机柜放置，放置位置为学校网络中心，并将所有网络硬盘录像机并入学校局域网内，按照要求设立独立的IP地址。四）视频监控专用输出设备学校内视频监控建议采用电视墙方式进行信号输出，电视墙位置建议设立在学校门卫值班室或者有人24小时值守的消防控制室。电视墙所用电视建议采用46寸LED电视机，电视机数量与硬盘录像机数量一致。五）室内视频监控摄像机室内监控摄像头要求使用130万以上像素网络高清半
15、球摄像机。六）室内外配电系统1、室内照明每层走廊分段在出口位置设置控制开关分组控制，并分组控制。其他普通照明按规范要求设置。2、空调及线路生活用房、各处室及配套服务用房，能利用新能源供热、制冷结合的，应配套合并设置；不能合并设置的，应对空调室外机的位置统一设计。空调设备的冷凝水应有组织排放。空调室外机应安装在室外地面或通道地面2.Om以上，且幼儿无法接触的位置。空调线路按规范单独设置，线路规格比正常配置标准略有提高。3、配电箱、弱电接线箱配电箱、弱电接线箱必须带锁，箱内线路必须标识清楚、明确，方便管理，不得设置在游泳池、淋浴间、厨房热加工间、蒸饭间等潮湿环境。4、托儿所、幼儿园的紫外线杀菌灯的控制装置应单独设置在出口附近（远离照明开关），并应采取防误开措施。5、托儿所、幼儿园的房间内应设置插座，且位置和数量根据需要确定Q活动室插座不应少于四组，寝室、图书室、美工室插座不应少于两组。插座应采用安全型，安装高度不应低于1.8m。插座回路与照明回路应分开设置，插座回路应设置剩余电流动作保护。6、幼儿活动场所不宜安装配电箱、控制箱等电气装置；当不能避免时,应采取安全措施，装置底部距地面高度不得低于1.8m。三、功能处室要求（一）幼儿园生活用
