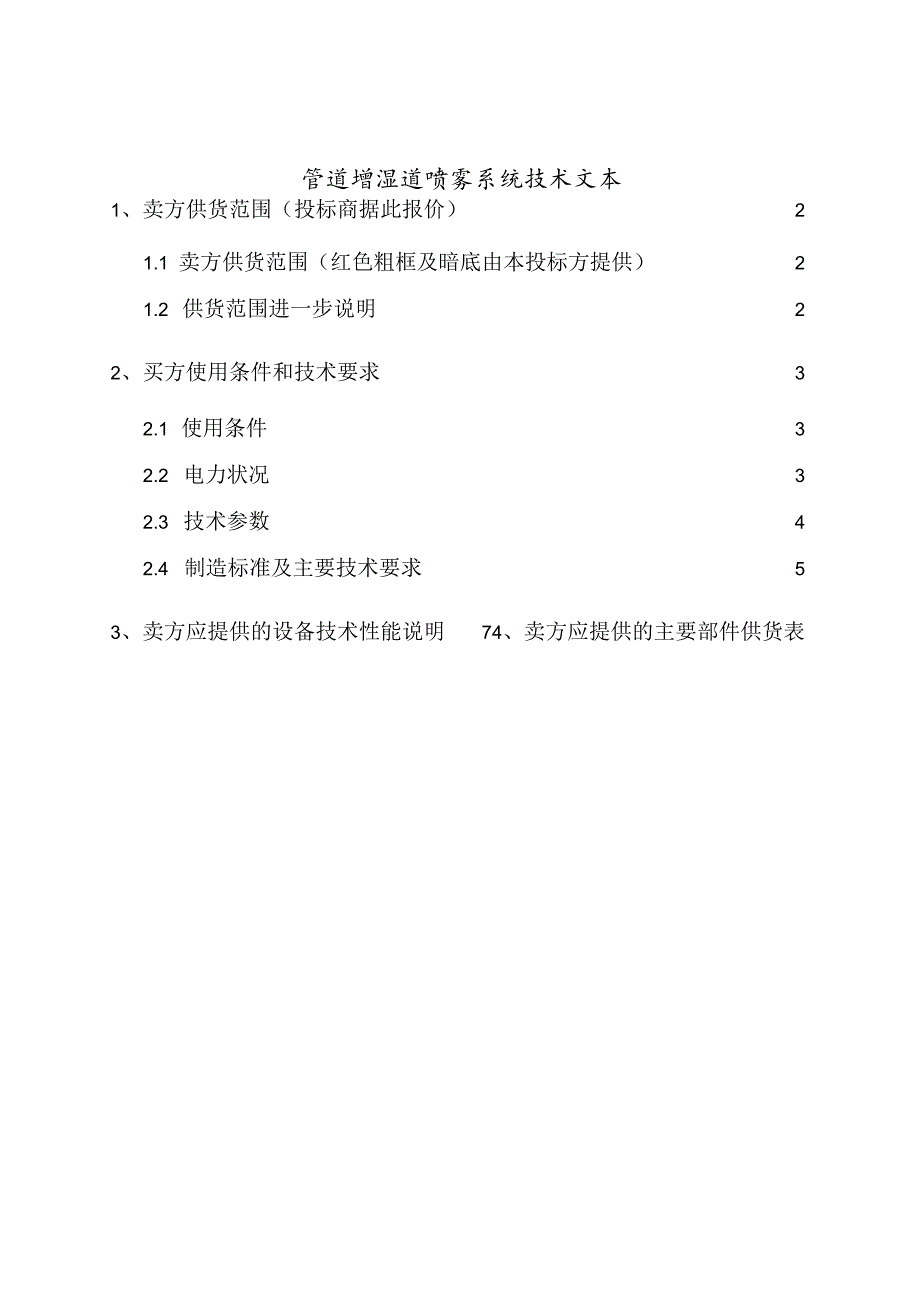

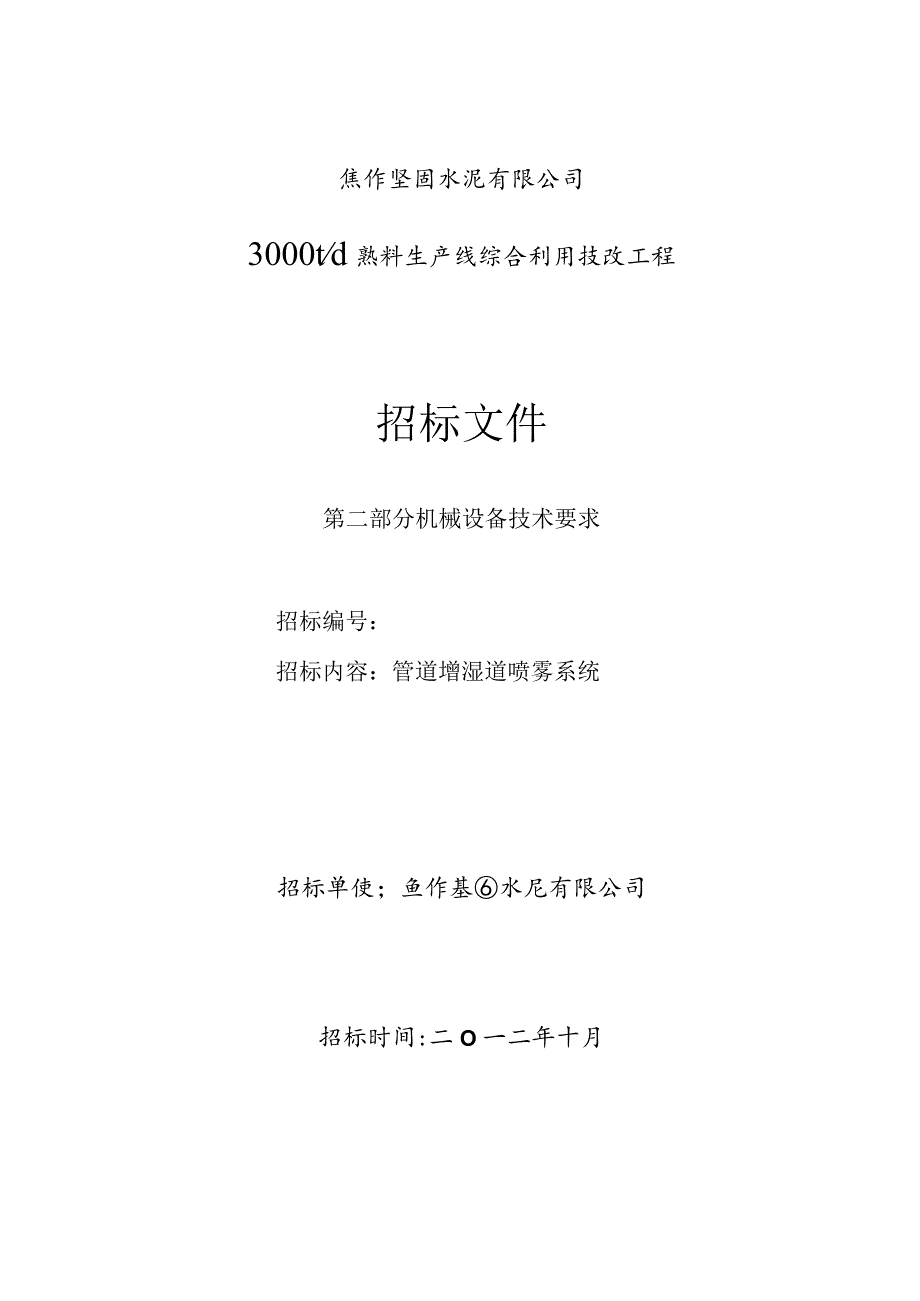

1、焦作坚固水泥有限公司3000td熟料生产线综合利用技改工程招标文件第二部分机械设备技术要求招标编号：招标内容：管道增湿道喷雾系统招标单使；鱼作基水尼有限公司招标时间:二O一二年十月管道增湿道喷雾系统技术文本1、卖方供货范围（投标商据此报价）21.1 卖方供货范围（红色粗框及暗底由本投标方提供）21.2 供货范围进一步说明22、买方使用条件和技术要求32.1 使用条件32.2 电力状况32.3 技术参数42.4 制造标准及主要技术要求53、卖方应提供的设备技术性能说明74、卖方应提供的主要部件供货表1、卖方供货范围（投标商据此报价）招标编号：设备名称：管道增湿道喷雾系统用途：用于窑尾烟气喷雾降温

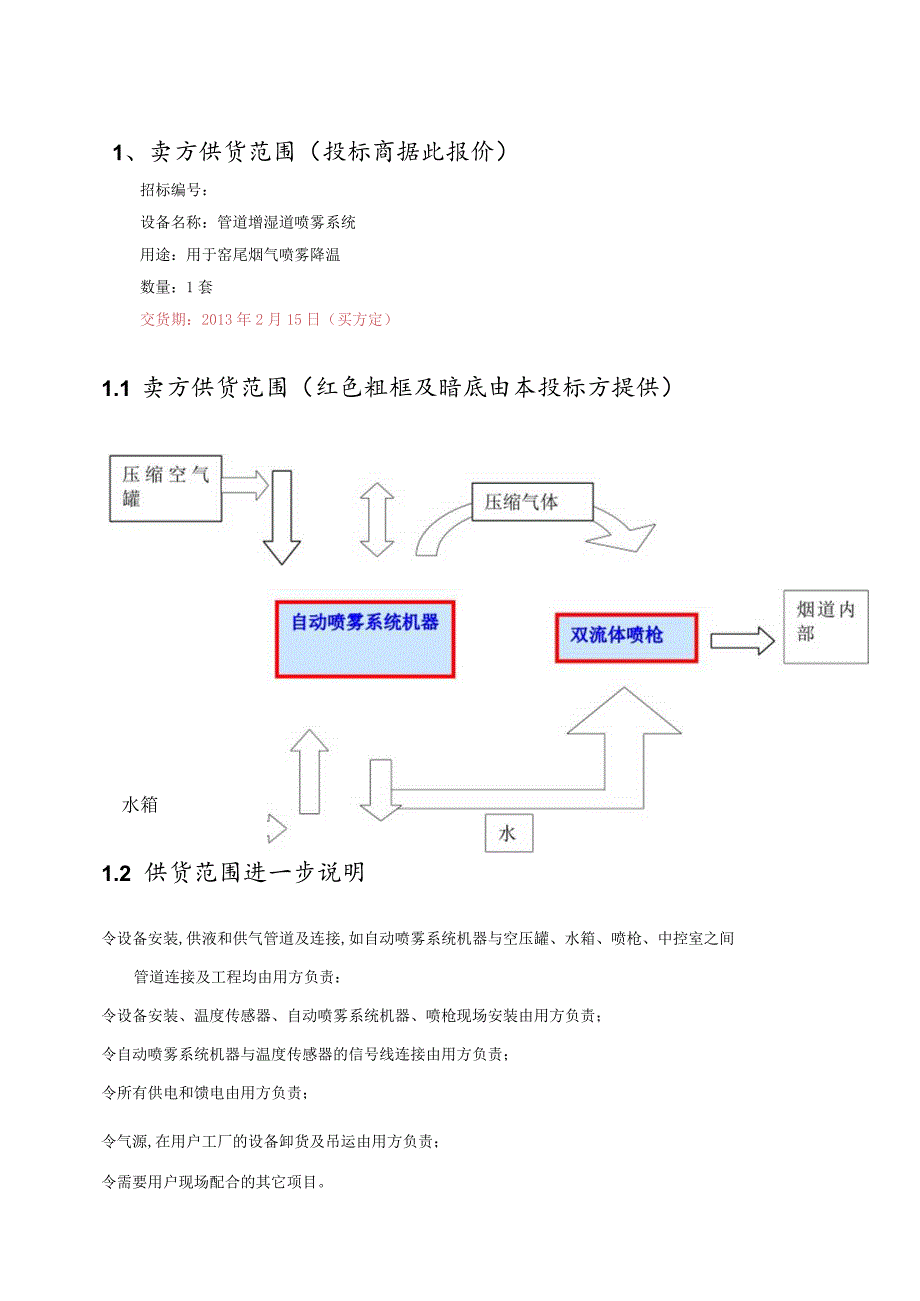

2、数量：1套交货期：2013年2月15日（买方定）1.1 卖方供货范围（红色粗框及暗底由本投标方提供）水箱1.2 供货范围进一步说明令设备安装,供液和供气管道及连接,如自动喷雾系统机器与空压罐、水箱、喷枪、中控室之间管道连接及工程均由用方负责：令设备安装、温度传感器、自动喷雾系统机器、喷枪现场安装由用方负责；令自动喷雾系统机器与温度传感器的信号线连接由用方负责；令所有供电和馈电由用方负责；令气源,在用户工厂的设备卸货及吊运由用方负责；令需要用户现场配合的其它项目。1. 3说明：a.投标时以上各部分需单独报价并注明重量和制造商。设备总价为到工地价格。b.需提供设备正常使用两年所需的备品备件清单。c
3、.需提供满足设备长期正常运转的关键部件清单。d.专用工具是指随机提供的适用于本设备的工具，能保证本设备在安装、使用过程中，不会由于其对使用工具有特殊性的要求，而使需方支出额外的费用。2、买方使用条件和技术要求1.1 使用条件工地地点：河南省焦作市现场海拔高度：平均海平面上25Onl环境温度：45（设备和电器元件在此温度下应能正常运行）其他要求和技术要求详见商务标的技术要求部分。1.2 电力状况电机类型：中压电机（200KW）为滑环电机低压电机（200KW）为高效鼠笼电机额定电压：中压电机（200KW）为10.OkV,50HZ低压电机（200KW）为380V,50Hz绝缘等级：“F”温升等级：限
4、制为“B”级防护等级：IP54其他要求和技术要求详见商务标的技术要求部分。1.3 技术参数3000td熟料新型干法生产线技改项目烟道喷水系统技术数据表工程号：设备号：子项名称：窑尾制造厂：设计日产量max:3900t/d设计处理烟气量256000标m7h正常生产管道增湿塔进口温度330管道增湿塔进口压力-5200Pa设计处理烟气量195000标m7h点火投料时管道增湿塔进口温度450管道增湿塔进口压力-3500Pa管道增湿塔出口温度250C正常生产时，生料磨开管道增湿塔出口温度200正常生产时，生料磨不开，直接进袋收尘增湿塔设计尺寸$4.8乂（卖方定）111工厂自控系统DCS系统正常生产理论最
5、大喷水量（th）点火投料时最大喷水量（th）正常生产时，生料磨开喷水量正常生产时，生料磨不开最大喷水量（th）喷枪及喷嘴材质：数量：压力要求：水质要求：城市工业用水或湖，河水、废水循环水进行粗过滤是否分组控制？控制方式需供货厂家描述喷水方式水泵型号：流量：扬程：功率：压缩空气要求电气控制系统要求水泵变频器（西门子或ABB）控制PLC（西门S7200系列），触摸屏（西门子）。CPU模块带DP接口，与中控DCS采用PROFIBUS通讯协议进行通讯。模拟量输入、输出要求有隔离模块，420mA信号。控制内容满足本套设备全部控制要求，实现自动喷雾控制。控制方式机旁自动、机旁手动、中控集中其余主要元器件A
6、BB测温、测压、液位测量元件提供一、二次元件（国内外知名品牌）1.4 制造标准及主要技术要求2. 4.1制造标准：按相应国家标准进行制造。2. 4.2技术要求：卖方应提供有关确定设备的技术文件，其内容应能满足买方进行设备的工程设计、安装、调试和维修。2. 4.2.保证指标使用寿命：五年以上。系统为稳定而有效运行所需的附属装置应在供货范围内。配套提供供方认为必要的保护装置。如温度开关等，保护装置应固定于设备本体并设置接线盒接线盒防护等级要求IP54。本地控制箱：要求防尘，防水。2.4.3卖方提供的施工图设计用技术文件要求设备外形图：必须表明所有设备、钢结构的精确外形和尺寸及与其他设备相联接法兰尺
7、寸。必须提供包括电缆沟、水、压缩空气等，以及检修、生产维护最小或适当的空间要求。设备基础图与荷载图：必须表明详细的基础尺寸及荷载数据，包括详细的起吊要求，易磨根件的最大重量，通道、孔、电缆沟和支撑。静荷载和动荷载必须保证买方或设计院能进行土建工程设计。设备和电动机技术性能表；水、气、油消耗清单，表明水压、气压和油的型号等；设备性能曲线：卖方提供的设备和材料清单，必须表明型号、制造厂、性能、技术参数、对水、电、气的要求；详细控制要求；设备的容量、电压等级、型号；提供安装在设备上端子接线箱的具体位置图及详细的外部接线图；卖方供货的电动机的详细技术参数、外型详图、配套辅助动力设备的容量、电压等级、型
8、号，端子接线箱的具体位置图及详细的外部接线图。2. 4.4卖方交货时提供的技术文件要求机械及电气设备安装、调试文件和操作、维修手册。（三套）（暂定）供货的机械及电气设备清单、产品样本。（三套）（暂定）为便于生产、维护，设备交货时必须同时提供使用维护说明书，控制原理图，控制柜布置图，元器件接线图，详细的程序清单，检验报告，合格证等必要的随机文件。（三套）（暂定）2. 5.5标志管道增湿降温喷雾系统应在明显部位上固定铭牌，铭牌型式尺寸符合GB/T13306,内容包括：a.产品名称、型号、规格：b.主要技术规格；c.出厂编号；d.制造厂名称；e.出厂日期。2. 4.6.包装管道增湿降温喷雾系统应符合
9、GB/T13384的规定，并附合格证、产品说明书、总图、安装基础图及易损件清单等技术文件（2套）。包装箱外应标明：a.产品名称、型号、规格；b.制造厂厂名、厂址；c.出厂编号、箱号、产品标准号；d.体积；e.净重、毛重；f.到站（港）及收货单位。G.管道增湿降温喷雾系统的投标优势、使用业绩、本次投标管道增湿降温喷雾系统有何改进。2.4.6特别说明在合同签定后一周内，卖方将满足工艺设计要求的技术资料提供给买方及设计院，并应最终得到买方及设计院的书面确认，在设计院确认之后方能支付订金。在合同货物制造过程中如卖方认为需要更合理地变更，必须提前得到买方及设计院的书面认可，而任何变更均不得以降低合同任意
10、技术条款要求为代价，也不得变相调价。卖方提供的图纸及文件必须是电子版和纸介质两种方式：电子版图纸必须采用.DWG文件格式、电子版文本文件必须采用.DOC或.XLS文件格式，纸介质文件必须签署或加盖印章，且文件和图面必须整洁、清晰易读。否则，买方或合肥院可以拒收。为避免买卖双方发生经济损失和延误工期，卖方未得到买方或设计院的书面确认文件或文件确认签署（确认内容包括旋向、安装型式、高度和长度、技术参数等一切可变或可选的重要事项），不得投入设备制造。否则，由卖方承担一切后果。确认文件或确认签署文件由协商双方各执一份。3、卖方应提供的设备技术性能说明3000td熟料新型干法生产线技改项目烟道喷水系统技
