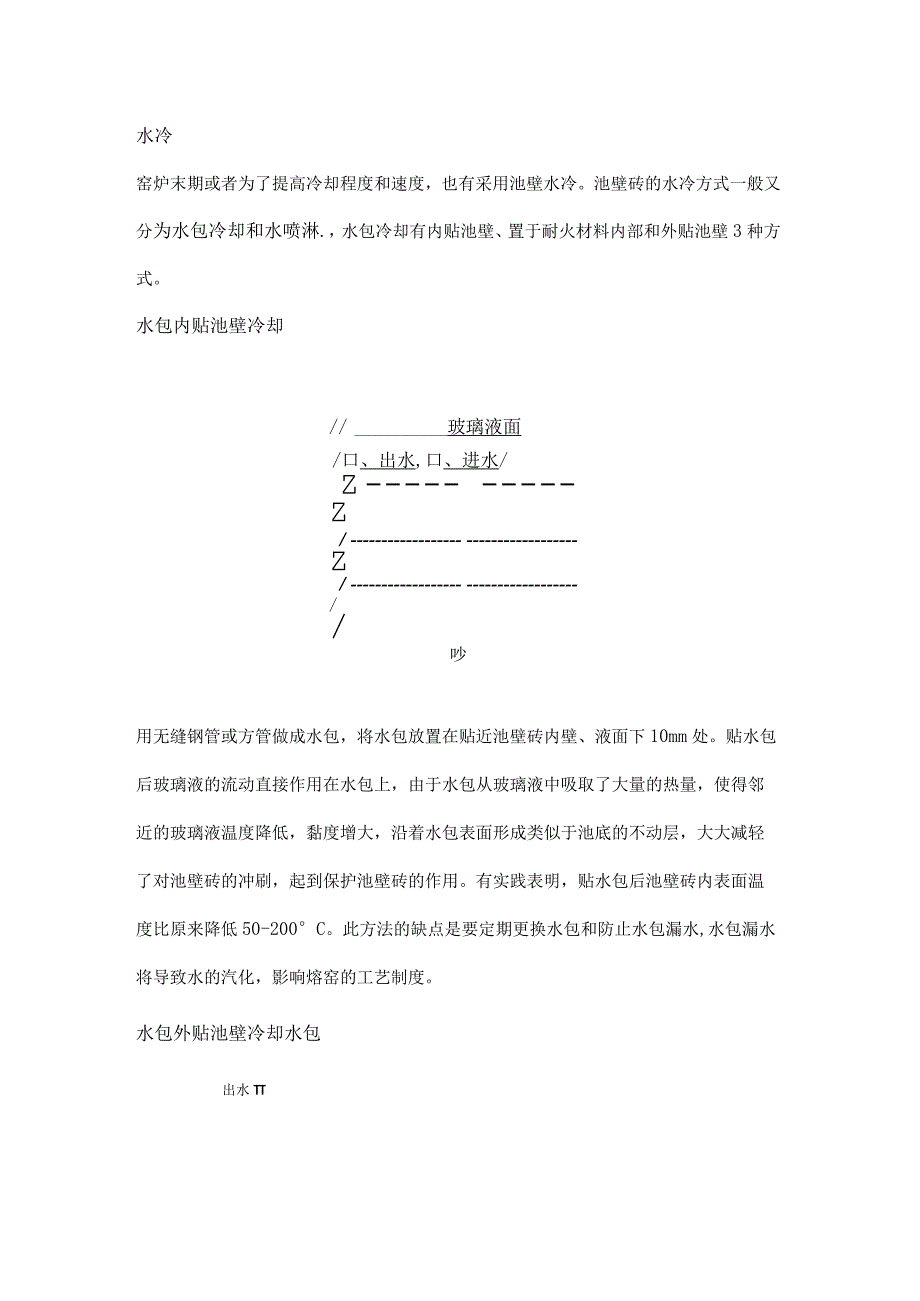

1、水冷窑炉末期或者为了提高冷却程度和速度,也有采用池壁水冷。池壁砖的水冷方式一般又分为水包冷却和水喷淋.,水包冷却有内贴池壁、置于耐火材料内部和外贴池壁3种方式。水包内贴池壁冷却/玻璃液面/口、出水,口、进水/ZZ/Z/吵用无缝钢管或方管做成水包,将水包放置在贴近池壁砖内壁、液面下10mm处。贴水包后玻璃液的流动直接作用在水包上,由于水包从玻璃液中吸取了大量的热量,使得邻近的玻璃液温度降低,黏度增大,沿着水包表面形成类似于池底的不动层,大大减轻了对池壁砖的冲刷,起到保护池壁砖的作用。有实践表明,贴水包后池壁砖内表面温度比原来降低50-200C。此方法的缺点是要定期更换水包和防止水包漏水,水包漏水

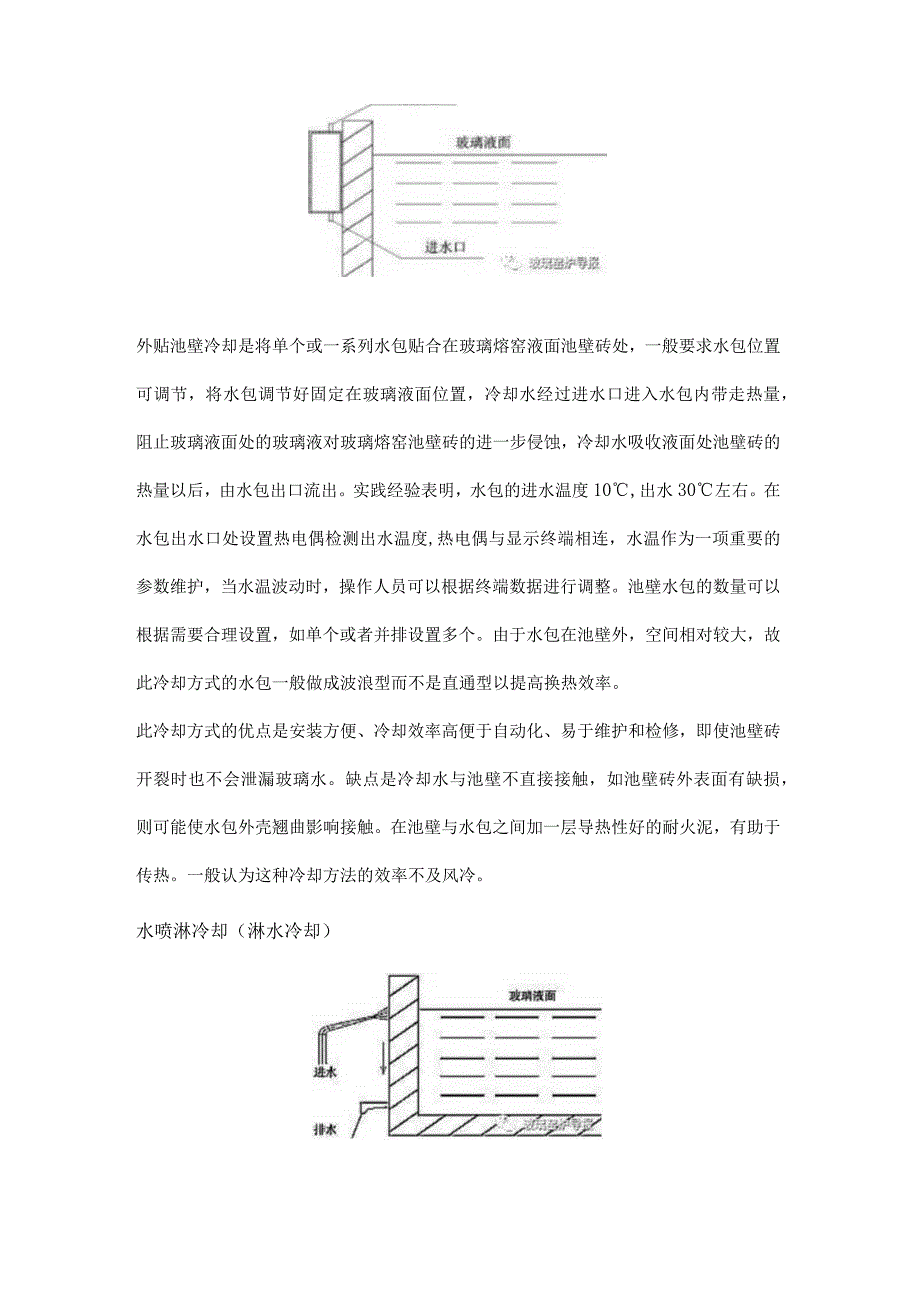

2、将导致水的汽化,影响熔窑的工艺制度。水包外贴池壁冷却水包出水外贴池壁冷却是将单个或一系列水包贴合在玻璃熔窑液面池壁砖处,一般要求水包位置可调节,将水包调节好固定在玻璃液面位置,冷却水经过进水口进入水包内带走热量,阻止玻璃液面处的玻璃液对玻璃熔窑池壁砖的进一步侵蚀,冷却水吸收液面处池壁砖的热量以后,由水包出口流出。实践经验表明,水包的进水温度10,出水30左右。在水包出水口处设置热电偶检测出水温度,热电偶与显示终端相连,水温作为一项重要的参数维护,当水温波动时,操作人员可以根据终端数据进行调整。池壁水包的数量可以根据需要合理设置,如单个或者并排设置多个。由于水包在池壁外,空间相对较大,故此冷却方

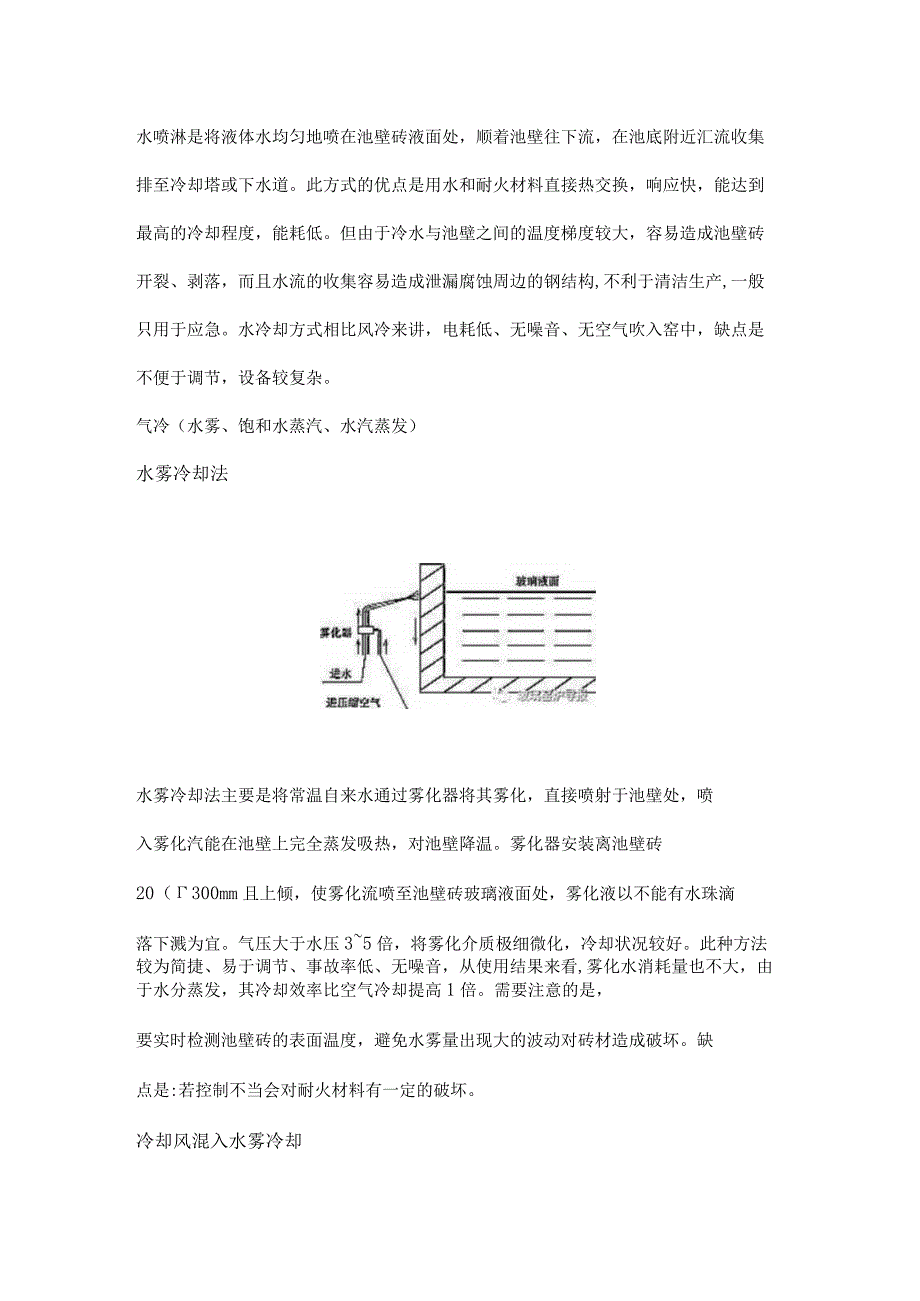

3、式的水包一般做成波浪型而不是直通型以提高换热效率。此冷却方式的优点是安装方便、冷却效率高便于自动化、易于维护和检修,即使池壁砖开裂时也不会泄漏玻璃水。缺点是冷却水与池壁不直接接触,如池壁砖外表面有缺损,则可能使水包外壳翘曲影响接触。在池壁与水包之间加一层导热性好的耐火泥,有助于传热。一般认为这种冷却方法的效率不及风冷。水喷淋冷却(淋水冷却)水喷淋是将液体水均匀地喷在池壁砖液面处,顺着池壁往下流,在池底附近汇流收集排至冷却塔或下水道。此方式的优点是用水和耐火材料直接热交换,响应快,能达到最高的冷却程度,能耗低。但由于冷水与池壁之间的温度梯度较大,容易造成池壁砖开裂、剥落,而且水流的收集容易造成泄
