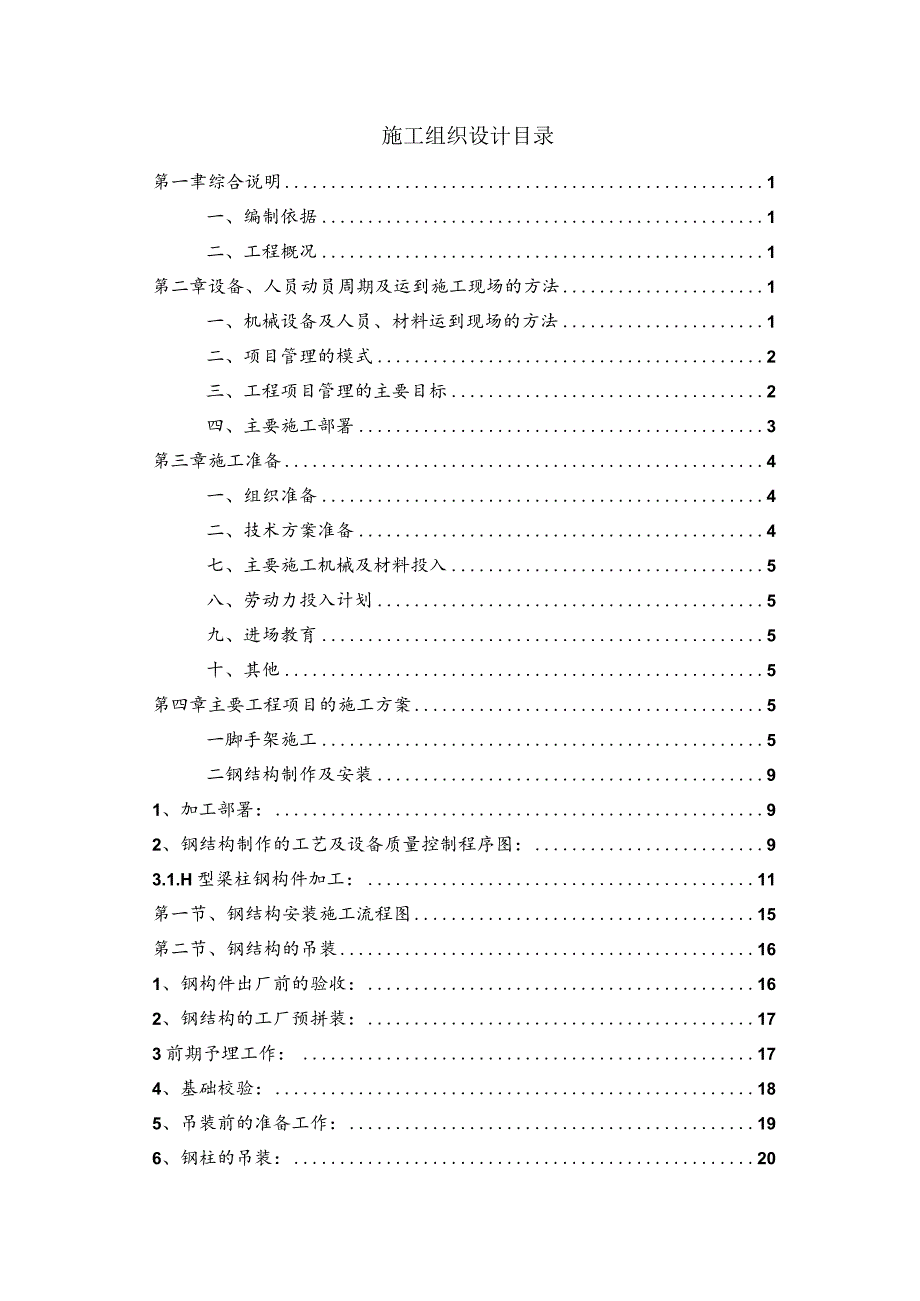

1、施工组织设计目录第一聿综合说明1一、编制依据1二、工程概况1第二章设备、人员动员周期及运到施工现场的方法1一、机械设备及人员、材料运到现场的方法1二、项目管理的模式2三、工程项目管理的主要目标2四、主要施工部署3第三章施工准备4一、组织准备4二、技术方案准备4七、主要施工机械及材料投入5八、劳动力投入计划5九、进场教育5十、其他5第四章主要工程项目的施工方案5一脚手架施工5二钢结构制作及安装91、加工部署：92、钢结构制作的工艺及设备质量控制程序图：93.1.H型梁柱钢构件加工：11第一节、钢结构安装施工流程图15第二节、钢结构的吊装161、钢构件出厂前的验收：162、钢结构的工厂预拼装：17

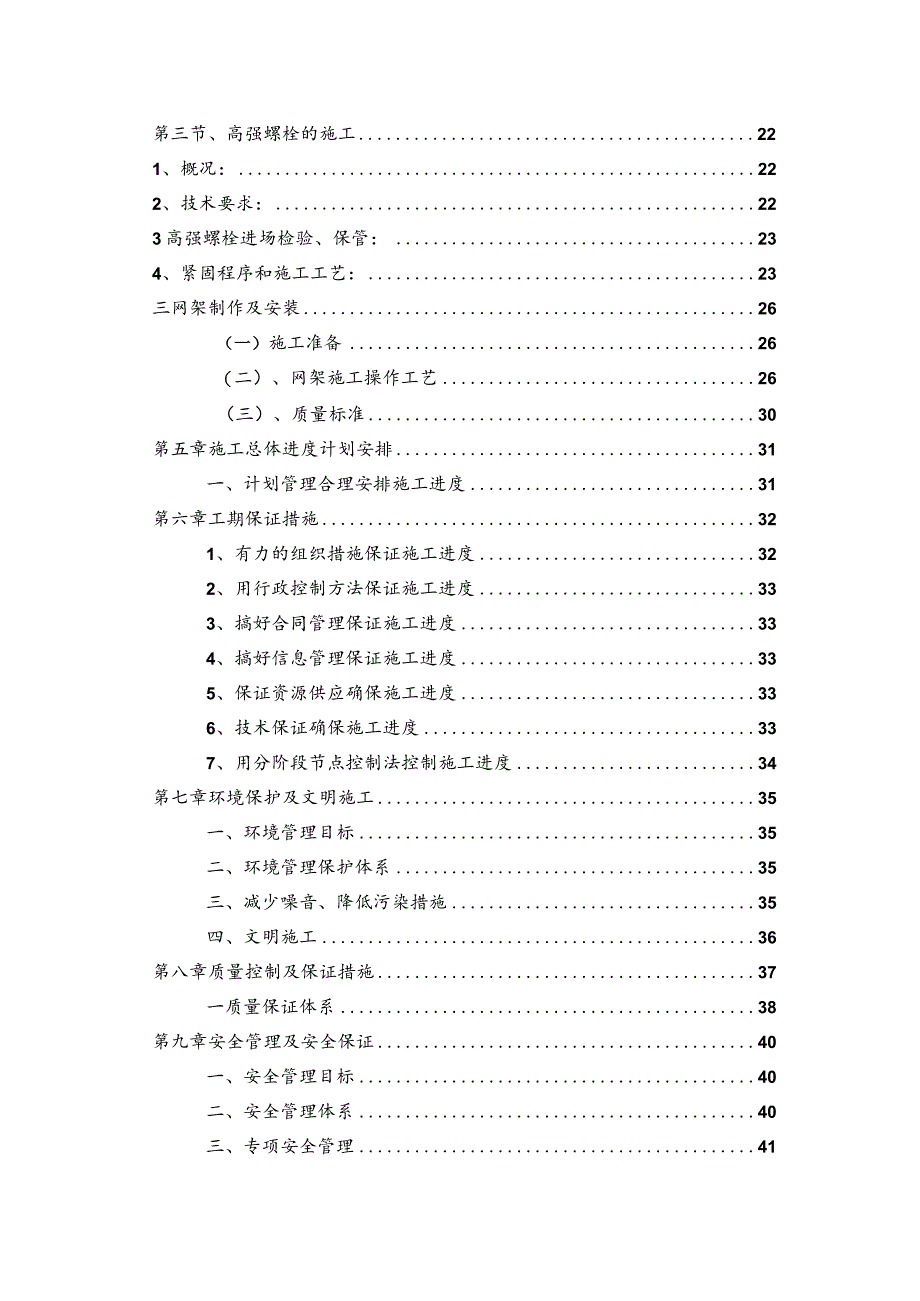

2、3前期予埋工作：174、基础校验：185、吊装前的准备工作：196、钢柱的吊装：20第三节、高强螺栓的施工221、概况：222、技术要求：223高强螺栓进场检验、保管：234、紧固程序和施工工艺：23三网架制作及安装26（一）施工准备26（二）、网架施工操作工艺26（三）、质量标准30第五章施工总体进度计划安排31一、计划管理合理安排施工进度31第六章工期保证措施321、有力的组织措施保证施工进度322、用行政控制方法保证施工进度333、搞好合同管理保证施工进度334、搞好信息管理保证施工进度335、保证资源供应确保施工进度336、技术保证确保施工进度337、用分阶段节点控制法控制施工进度34

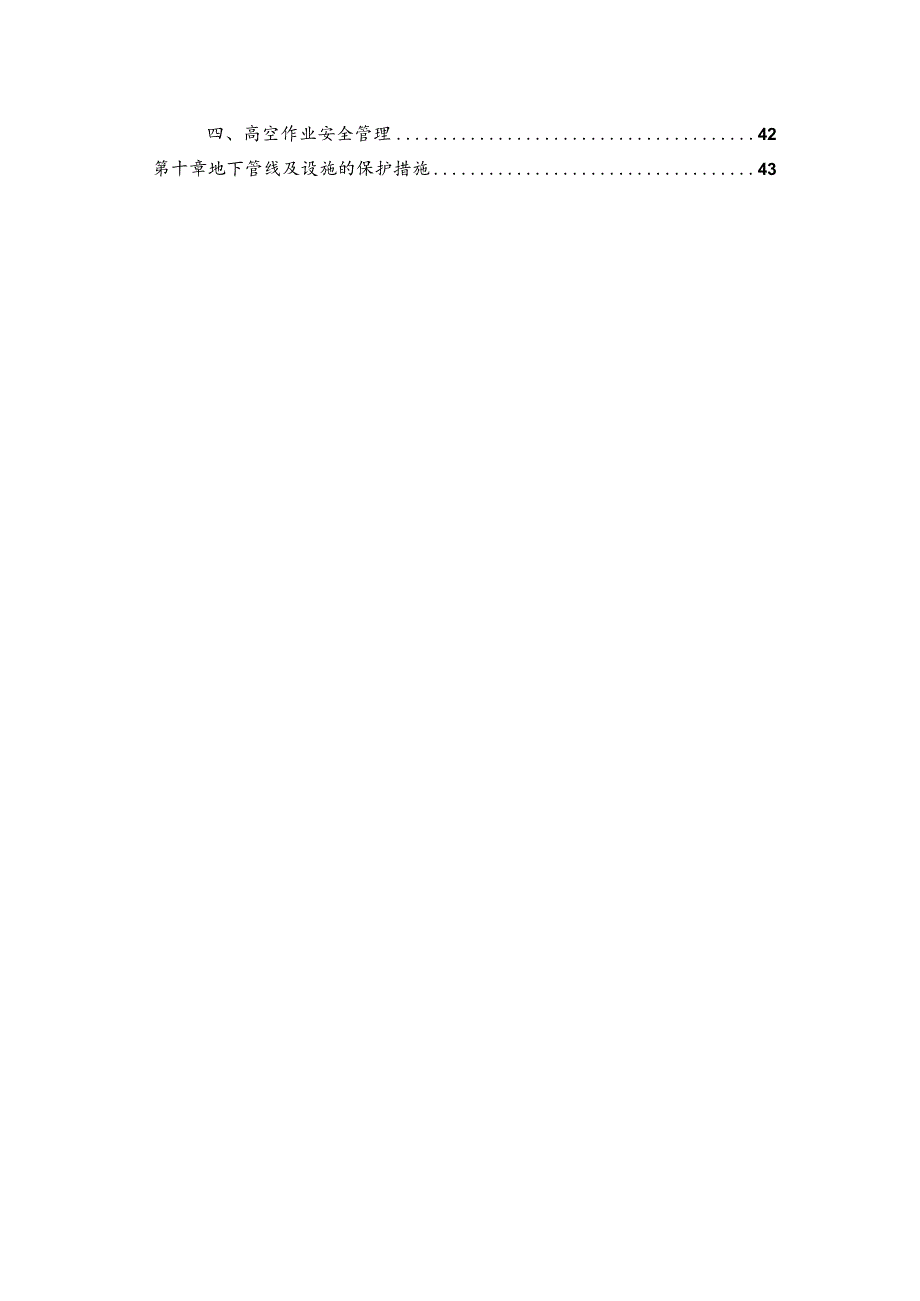

3、第七章环境保护及文明施工35一、环境管理目标35二、环境管理保护体系35三、减少噪音、降低污染措施35四、文明施工36第八章质量控制及保证措施37一质量保证体系38第九章安全管理及安全保证40一、安全管理目标40二、安全管理体系40三、专项安全管理41四、高空作业安全管理42第十章地下管线及设施的保护措施43一、调查准备43二、保护措施43第一章综合说明一、编制依据1.1 施工图设计文件。1.2 工程中主要应用的国家现行有关施工和脸收规范、标准：1.3 我单位有关工程管理程序文件及相关系列文件。二、工程概况工程名称：遂宁恒阔置业有限公司工程地点：四川省遂宁市第二章设备、人员动员周期及运到施工现
4、场的方法一、机械设备及人员、材料运到现场的方法为积极响本项目的施工，结合本单位的实际情况，在工程投标开始就在单位进行设备和人员的动员以及材料的准备。1.1.设备1.1.1动员周期设备动员工作为期3天。1.1.2机械设备及试验检测仪器配备本合同配备的主要施工机械设备及材料试脸、测量、质检仪器设备详见拟为本合同配备的主要施工机械设备表、拟为本合同配备的材料试脸、测量、质检仪器设备表12人员1.2.1动员周期人员动员周期为期3天。1.3运到施工现场的方法1.3.1人员在我单位所有人员均在成都，在接到中标通知书第二天就进入施工现场开始进行施工准备。1.1 .2设备本公司在该工程中使用的所有机具设备施工
5、前7天内均可运至工地。1.3 .3工程材料施工所用的各种工程材料开工前3天内到场，材料运输将组织专用汽车进行。主要设备见主要施工机械表。二、项目管理的模式严格按我单位工程管理标准模式建立的质量管理体系，形成以项目经理为核心，以我单位质量标准和管理制度文件要求的管理程序为手段，实现管理科学化、标准化、程序化。为加强对该工程的管理力度，针对该工程的具体情况，我单位将授权以项目经理为主，代表我单位和经理部同业主和监理公司协调解决工程的有关事宜，解决该工程中“人、机、料”，协调和管理好各有关人员的岗位责任制，明确工作职责，做到目标明确、责任落实。三、工程项目管理的主要目标3. 1.质量目标质量标准：合
6、格。3.1 工期目标本工程工期为70个日历天，工程进度计划附后。3.2 安全目标杜绝行车和人身安全重大、大事故及行车险性事故的发生；杜绝重伤和死亡事故发生；无重大机械及交通安全事故；无等级火灾重大安全事故。3.3 环境保护目标创建“绿色样板工程；各级环保组织机构建立健全率达100%;环境保护教育培训率达100%;严格执行环境保护法和技术规范规定的强制性条款，贯彻执行率和覆盖面达100%O3.4 项目资金控制在资金管理上做到专款专用，实行体内循环、体外保障的循环方法，以使工程顺利进行。3.5 发挥团结合作精神积极、主动、高效为业主服务，急业主所急，想业主所想，处理好业主、监理、设计以及相关政府部
7、门的关系。四、主要施工部署4.1、 管理机构4. 1.1项目经理部人员组成及因素为优质、高效地按期完成本合同段工程的施工任务，我们将组建人数为10人的项目经理部，授权其全权代表我公司对该工程项目的技术、质量、安全、进度、合同、环境保护、文明施工、劳务、设备、材料等全面负责，对施工过程实行项目管理，全面落实业主对本工程施工的具体要求。本工程项目经理部的主要领导机构包括一名项目经理、和一名总工程师。项目经理部下设工程技术（包括计划统计室）、质检部（含中心试验室）、物资供应部、财务部及安保部等部门。4.1 各职能部门权限4.2.1项目经理常驻工地全权代表本公司履行合同，主持项目全面工作。4.2.2总
8、工程师负责主持项目技术管理工作。4.2.3工程技术部（包括计划统计室）：在总工程师领导下主管施工组织设计、工程内业、测量、施工现场技术、质量、安全、施工计划、统计报表、价款结算，中间验收、竣工资料整理等施工技术管理的具体工作，设工程处长1人，专职工程师和专业技术人员若干人。4.2.4机料部在分管项目经理领导下，主管机具、设备、材料供应计划的编制和采购供应、机料会计业务、编制机料统计报表、设备管理、维修等工作。4.2.5办公室在分管项目经理的领导下主管经理部和行政文秘、对外联络、接待、后勤事务、行政会计、工会等工作。4.2.6财务部在项目经理直接领导下主管本工程的财务会计工作。编制财务收支计划，
9、组织资金供应，财务会计决算，分摊财务费用，成本分析核算，资金使用管理等工作。4.2.7质检部在总工程师领导下，负责工程内部监督、中间工序验收、交工验收、中心试验室等质量检脸工作。4.2.8安保部在项目经理领导下负责施工安全、治安保卫等工作。4.3 、施工队伍部署本工程共设六个专业施工班组和一个杂工班组，安排部署如下。4.4 对各专业施工班组的管理项目经理部各职能部门及工作人员对专业施工班组作好技术、质量及安全交底，对各施工班组制定更详细切实可行的工期和质量保证具体措施，并在施工当中接受各职能部门的监督检查和验收。4.5 项目经理部设置在本项目附近的民房内。各施工班组根据工程任务驻在本项目附近的
10、民房内。第三章施工准备一、组织准备建立项目组织管理机构，项目经理及各级管理人员按期全部到位，并进入工作状态。二、技术方案准备2.1、认真熟悉图纸，将图纸问题及疑问书面交甲方或监理方，做好设计和图纸会审准备工作。2.2、编制工程主要分部分项专项施工方案，报监理工程师审批。2.3、收集配备工程所需有关施工技术资料、标准图集、施工规范等。2.4、对施工人员进行图纸和施工方案交底、专业工种可进行短期专业技术培训。2.5、组织现场所有管理人员和施工人员学习有关安全、文明施工规程，学习有关法律第4页共50页知识和社会治安条例，增强职工安全、文明施工和环保意识，提高职业道德水平和守法意识。七、主要施工机械及
11、材料投入本工程主要施工机械及材料投入见主要机具、设备、材料一览表。八、劳动力投入计划本工程拟投入各类劳动力情况详附表。九、进场教育开工后应组织现场所有管理人员和施工人员学习有关安全文明施工章程，学习有关法律知识和社会治安条例，增强职工安全、文明施工和环保意识，提高职业道德水平和遵纪守法意识。十、其他10.1、 收到业主办妥的施工许可证等手续。10.2、 办理开工手续。10.3、 业主协助办理施工人员暂住证等其他有关证件。第四聿主要工程项目的施工方案本项工程按工作内容分共包括以下分项工作，脚手架施工、钢结构制作及施工、网架制作及安装、防火涂料工程。脚手架施工1、脚手架的搭设原则依据本工程高度及施
12、工现场，结合JGJ59-99建筑施工安全标准，外脚手架采用扣件式钢管脚手架搭设分一个施工段。2、材料要求扣件式钢管脚手架用钢管作杆件（立杆、横杆、斜杆），以扣件作连接件组装成脚手架骨架，铺放脚手片，并用绿色密目安全风加钢管扶栏搭设而成。(1)、钢管钢管采用外径48mm,壁厚3.5mm的3号钢焊接钢管。大横杆(纵向水平杆)的钢管长度一般为46m,小横杆(横向水平杆)长1.5m。钢管外面均涂黄色防锈漆。(2)、扣件扣件的机械性能等符合(GB978-67)规定，其附件(T形螺栓、螺母、垫圈)所采用材料均符合规定。扣件不能有裂纹、气孔、疏松、砂胀等铸造缺陷。扣件与钢管的贴合面要接触良好。扣件夹紧钢管时
13、，开口处最小距离小于5mm,扣件分为直角扣件(十字轧)，旋转扣件(回转轧)及对接扣件三种。(3)、脚手片脚手片均用毛竹脚手片，脚手片的材料不能有腐烂、虫蛀等，不符合要求的材料严禁使用，脚手片尺寸1200X1000。(4)、安全网绿色密目安全网必须有符合国家规定的安全劳动保护用品生产厂家生产的安全网方可使用。3、脚手架搭设(1)、搭设要求扣件式钢管脚手架是施工期间的临时结构，必须有足够的承载能力、刚度和稳定性。防止发生失稳、变形、倾斜、摇晃或扭曲现象，以确保安全施工。脚手架的搭设顺序；立杆T小横杆T大横杆T连墙杆T斜撑T搁栅T防护栏杆T铺脚手片T竖挡板T挂安全网，大横杆与立杆的交叉处，必须设置小
14、横杆，并与大横杆卡牢。脚手架的立杆接头，采用对接扣件连接，相邻两立杆接头错位34m,且不在同一步内。纵向水平杆接长，用对接扣件连接，上下相邻两根纵向水平杆接头错开50Cm以上，同一步内外两根接头错开。脚手片铺设采用满铺，铺稳，并用扎丝四角扎牢。脚手片不允许出现探头板，脚手片挑出长度不宜超过15cm。脚手架层层设30Omm高的档脚板和高度1.2m的扶栏。钢管与外立杆内侧用扣件扣牢。脚步手架沿建筑物四周连续封闭搭设，并在脚手架外围搭双层脚手架防坠棚，以防发生物体下坠，击伤他人。（2）、搭设参数：施工用脚手架的立杆纵距1.5m,步距1.8m,立杆横距1.2m。小横杆设置于大横杆与立杆交叉处。1）脚手
15、架与主体结构的联接脚手架与主体结构采用刚性联接。用16钢筋预埋于结构外围梁内，待梁殓达到一定的强度（大于15Nmm）时与脚手架进行可靠的联接。2）脚手架的支撑脚手架纵向支撑在脚手架的外侧沿高度由下而上连续设置。在悬挑脚手架处，横向支撑在两端由下而上设置，以增加稳固性。纵向支撑宽度为35个立杆纵距。斜杆与地面夹角在45600之间。纵向支撑用旋转扣件与立杆和大横杆扣牢。连接点与脚手架节点不大于200mmo纵向支撑钢管接长采用搭接长度不小于400mm,并用两只旋转扣件扣牢。3）脚手架的斜道五层以上为方便作业人员上下通行，搭设脚手架斜道，宽度1m,坡度为1:3“之”字形搭设，拐弯处设小于1.2M宽的休息平台。斜道两侧、端部及平台外围，设置纵向支撑（剪力撑），并设置两道护身栏及高度30OnInl的挡脚板。
