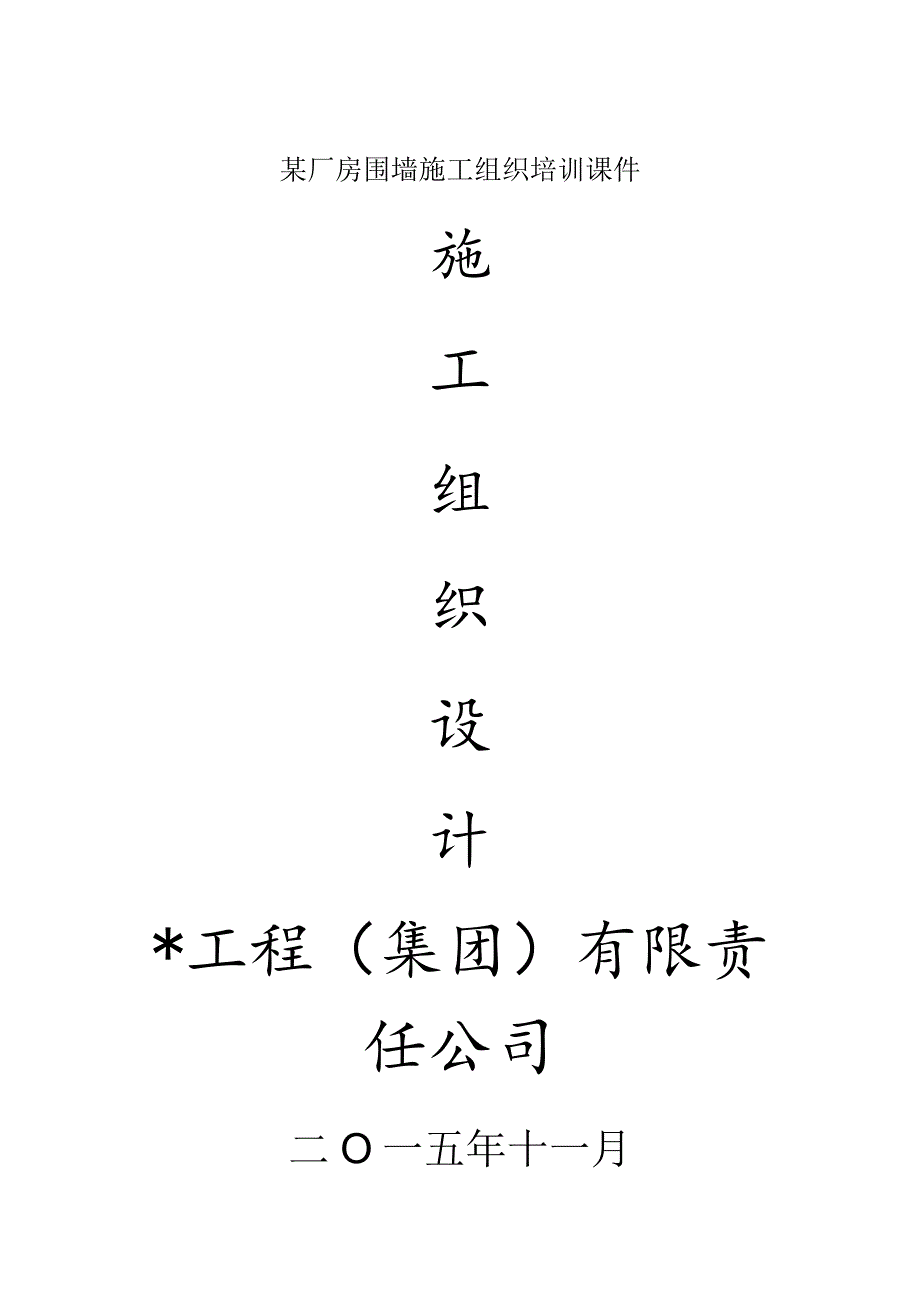

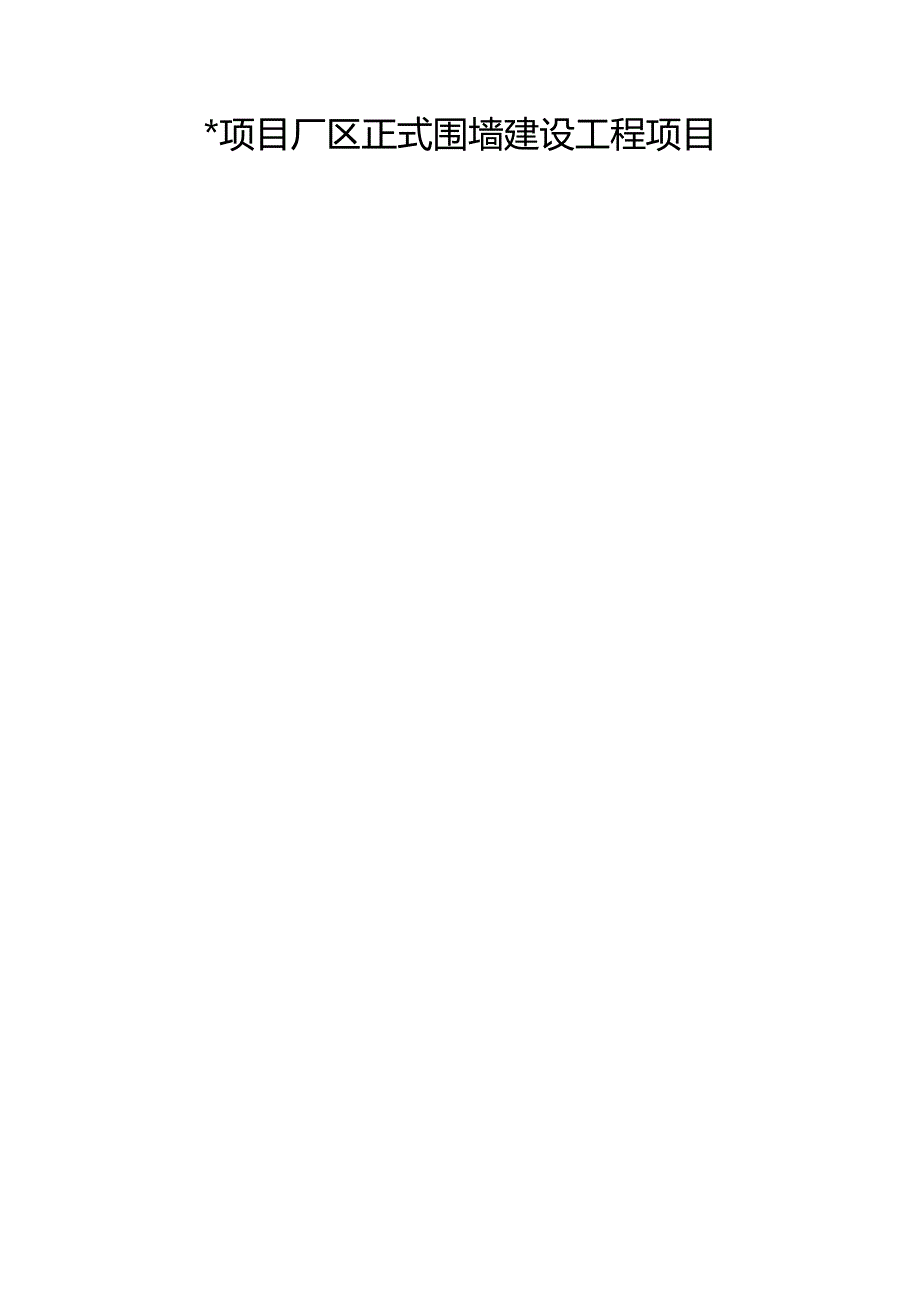

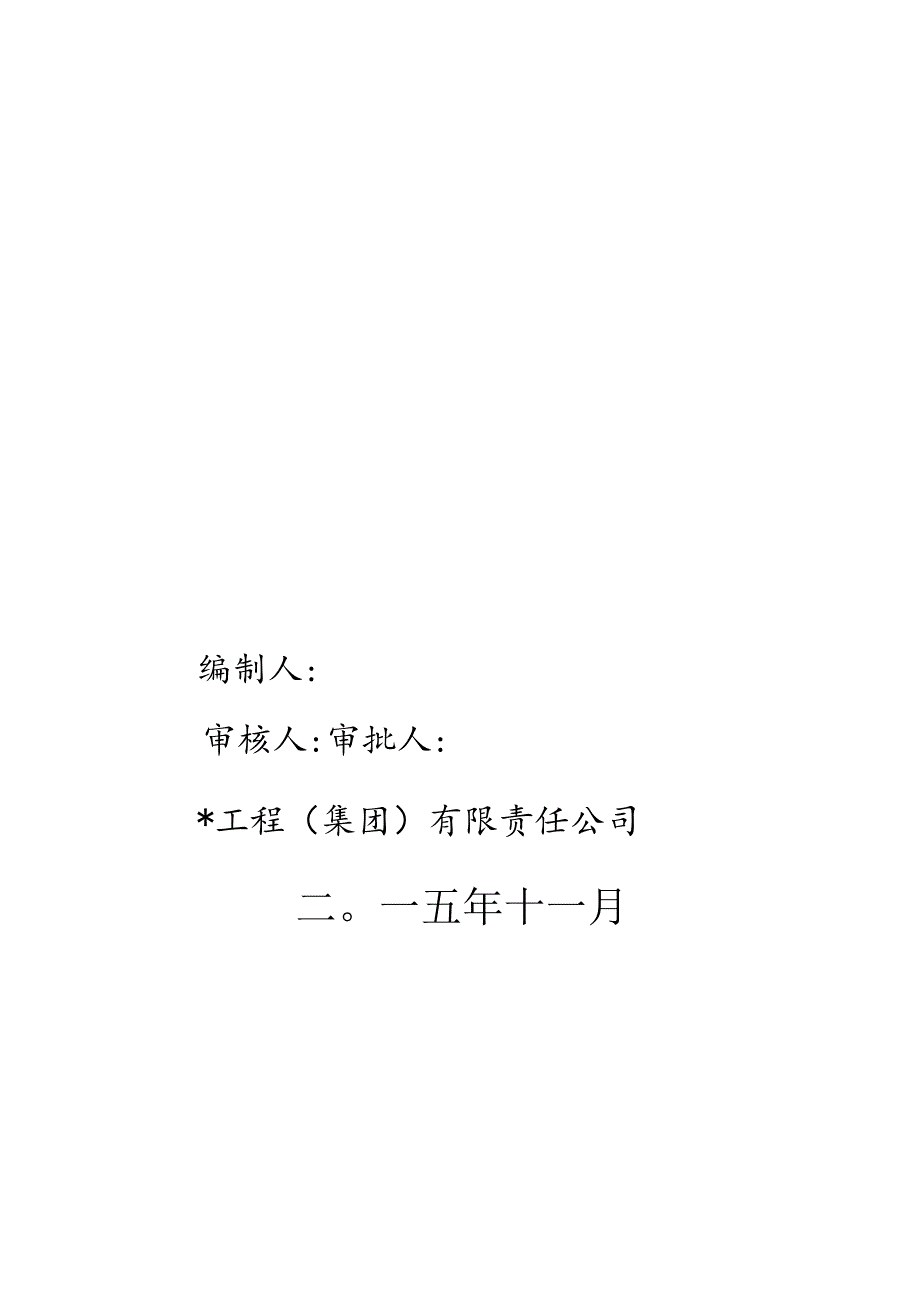

1、某厂房围墙施工组织培训课件施工组织设计*工程（集团）有限责任公司二O一五年十一月*项目厂区正式围墙建设工程项目编制人:审核人:审批人:*工程（集团）有限责任公司二。一五年十一月第一节、12345第二节、1234第三节、123第四节、1234工程概况及施工条件03、工程概况、要紧建筑做法、施工条件、总体施工部署及施工总体目标、施工特点施工准备工作及现场平面布置10、技术准备工作、施工用电、施工用水、施工总平面布置图劳动力与施工机械的配置12、施工管理组织机构、机械设备表、材料采购及投入计划重要部位的施工方法14、土方及基础工程、主体结构工程、内外装修工程、道路、淤泥段处理施工方法及工艺第五节、安
2、全、文明施工管理措施261、安全施工管理体系2、安全施工管理措施3、文明施工管理体系4、文明施工管理措施第六节、质量保证体系及技术措施291、工程质量目标2、建立健全质量保证体系3、技术措施4、竣工后的质量操纵第七节进度计划及保证措施321、工期目标2、工期进度计划3、工期进度保证措施第八节节约成本管理措施33第一节、工程概况及施工条件（一）工程概况及编制根据：1N编制根据：、本工程施工图纸、本工程招标文件及有关答疑、国家及地方现行规范、标准、定额、按IS09001系列标准制定质量保证手册、工作程序汇编及支持性文件2、工程名称：*项目厂区正式围墙建设工程。3、工程地点：*。4、工程承包范围：厂
3、区正式围墙建设（具体承包范围详见本合同附件），要求如下：（1）厂区正式围墙全长约1490米（不包含照明及预埋管线），其中实心砖墙长度约1292米，透空心墙（铁艺围墙）长度约198米（包含施工现场大门，不包含铁艺栏杆），详见图纸。（2）进场道路:进场道路包含沙河大道至物流大门（水泥混凝土路面,宽14m,长约57m;敷设灌溉渠内的钢筋混凝土涵管直径L5m,长约25m）、沙河大道公路边敷设直径08m的钢筋混凝土涵管（长度约25m）、段岗路至人流大门的道路（使用沥青路面永临结合，宽9m,长约21m）及现场施工大门，详见图纸与参考图片。（二）要紧建筑做法：1、墙体部分：（1）地面防潮层下列墙体使用MUl
4、O烧结的非黏土实心砖，M7.5水泥砂浆砌筑。室外地坪以上墙体使用混合砂浆水泥砖砌筑，砂浆强度等级为M7.5；（2）围墙伸缩缝间距不大于30米；（3）每个开间设置一个流水洞，孔内壁抹20厚1:2防水砂浆，底标高同厂内地面标高；(4)围墙基础应落在老土上，当基础埋深大于500时，240厚墙体有相应加高；(5)当基础须置于回填土上时，回填土夯实系数不小于0.94,如基底下有淤泥土等软弱土时，应挖除，并用素土分层夯实回填至设计标高；(6)本设计栏杆为专业厂家定制，具体样式由甲方采购确定，甲方负责安装;(7)砖砌围墙长度较长时，每砌90或者120米，在变形缝处地梁也断开。(8)厂区东西走向有高差，因此东
5、西走向的围墙能够根据场地高差及变形缝位置错落砌筑，落差根据场地高差现场确定及调整。2、沥青路面道路施工说明：(1)面层：令3厚密级配细粒式沥青混凝土(AC-13)上面层+粘层油+5厚密级配粗粒式沥青混凝土(AC-25)下面层+透层油沥青：沥青使用AH-70(气候分区为热区)，质量要求应符合沥青路面施工及验收规范(GB50092-96)表C.0.1“重交通道路石油沥青质量要求”中的相应规定。令粗集料(碎石)：粗集料应洁净、干燥、表面粗糙，质量技术要求应符合沥青路面施工及验收规范(GB50092-96)表C.0.8沥青面层用粗集料质量要求”中的相应规定。令细集料(天然砂、机制砂、石屑)：细集料应洁
6、净、干燥、无风化、无杂质，并有适当的颗粒级配，热拌密级配沥青混合料中天然砂的用量通常不宜超过集料总量的20%o质量技术要求应符合沥青路面施工及验收规范(GB50092-96)表C.0.9沥青面层用细集料质量要求”中的相应规定。令粘层：在沥青上面层与下面层之间设置粘层。粘层沥青使用快裂的洒布型乳化沥青，应待乳化沥青破乳、水分蒸发完后方可铺筑沥青上面层。质量技术要求应符合沥青路面施工及验收规范(GB50092-96)表C.0.3“道路用乳化沥青质量要求”中的相应规定。令透层：在水泥稳固碎石基层上设置透层。透层沥青使用渗透性好的的乳化沥青。质量技术要求应符合沥青路面施工及验收规范(GB50092-9
7、6)表C.03“道路用乳化沥青质量要求”中的相应规定。（2）基层：使用15厚5%水泥稳固碎石基层+15厚5%水泥稳固碎石底基层。（3）道路路基施工应符合土方施工规范，填方路段最佳压实度为：路槽底面下列080厘米深度，压实度95%；80厘米下列深度，压实度90版零填及挖方路段路槽底面下列030厘米深度，压实度93机以上压实度均以重型击实标准计。（4）未尽事宜须满足沥青路面施工及验收规范（GB50092-96）中有关要求。（5）沥青路面道路施工说明：3、水泥混凝土道路施工说明：（1）面层：机动车道路面层使用C30混凝土，其极限抗折强度为4.5MPa.表面一次抹平，石料强度不应低于二级，最大粒径不应
8、大于5厘米，且应有一定级配，用前务必冲洗，砂应使用粒径大于0.35毫米的粗砂或者中砂，砂内不得含有有机物，相应的混凝土含砂量不得大于30机（2）基层：使用15厚5北水泥稳固碎石基层+15厚5%水泥稳固碎石底基层。其中碎石的压碎值30乐级配应符合有关规定。（3）道路路基施工应符合土方施工规范，填方路段最佳压实度为：路槽底面下列080厘米深度，压实度93%；80厘米下列深度，压实度90羯零填及挖方路段路槽底面下列030厘米深度，压实度93机以上压实度均以重型击实标准计。（4）胀、缩缝宽度：施工时当温度25。C时用下限；当温度25C时用上限。（5）混凝土板与其他结构物交叉口与混凝土板厚度变化处，小半
9、径平曲线处,均应设置胀缝。与结构物或者沥青路面相接时，在混凝土路面端部的二或者三条横缝处均应设胀缝。紧靠结构物的胀缝无法设传力杆时，可使用加横向边缘钢筋。（三）施工条件：1、水电基本到位，场地便道作整平处理2、机械设备及施工人员安排配备两台350型搅拌机，经计算其机械性能与覆盖范围均能满足施工要求。机械设备及施工人员安排具体见附表。（四）总体施工部署及施工总体目标1、施工总体安排（1）工程管理组织：按项目法施工，对本工程合同内容的实施负责，并在业要紧求的时间内实现本合同的目标，项目管理人员由从事过类似工程施工管理的各专业技术人员构成。（2）配备充足的施工用料与周转材料。随工程进度组织各类规格砖
10、、水泥、砂、钢筋进场，提早加工各类定型模板与预埋件。（3）混凝土全部使用商品泵送碎，主材砖块全部按合同要求采购使用。（4）本工程主体施工时，外脚手架使用钢管搭跳式脚手架（5）工程遵循“砌筑f粉刷一涂装”的大原则进行施工，减少工序间的干扰，做好成品保护；坚持样板制度，待业主认可后方可进行大面积施工。（6）所有弱电安装工程的预留、预埋工作随结构施工进行。电安装工程的干支管安装随砌筑工程进行。（7）在工程施工中，以投标工期的按时完成为前提，以确保工程质量为目标，建立严谨、精干的施工技术管理班子与完善的质量保证体系；编制全面的总进度计划、月计划、周计划，并根据施工情况适当调整；明确质量目标，配备精良的
11、机械设备；编制工程用款、用料计划，确保资金、材料的正常供应。（8）严格履行合同，确保各分阶段工期目标的实现。（9）正确懂得进度与质量的关系，充分为业主着想；确保在质量的前提下加快施工进度，缩短工期。（10）认真贯彻执行建设工程现场文明施工管理办法与建设工程现场文明施工检查评定标准，做好本工程的现场安全文明施工工作。2、施工段的划分第一阶段：土方开挖及基础施工。第二阶段：主体结构施工第三阶段：全面装修阶段，结构收尾配合安装工程3、施工的总体程序施工程序的关键，是主次分明，先后顺序安排的原则，以结构施工为主导，装饰安装在结构进度中及时插入，在平面上分区，在竖向上分层，同步流水立体交叉，先主体，后装
12、饰，先土建，后安装，在时间上，土建结构与安装预埋预留同步进行，各要紧部分紧凑衔接，形成主体交叉施工的局面。4、施工顺序（1）总体使用先地下、后地上，先竖向、后水平，先主体、后装饰，先土建、后安装，按工程特点配备足够的劳力、资源、设备，做到连续均衡施工，循序渐进。（2）以按到合同工期完成为主的原则。根据本工程的工程量情况，合理安排施工顺序，以工程量较大的工程为主，以工程量较小的工程为辅来安排施工进度，采取平行施工的方法加快工期，以保证后续安装有足够的时间。（3）在安装上本着先系统后局部、先暗后明的原则。5、各阶段施工顺序（1）基础工程工艺流程：浇筑垫层一砖砌基础。（2）主体结构抄平放线f墙柱砌筑
13、一电等专业预留、预埋一隐蔽工程验收一墙柱、梁模板支设一墙柱、梁碎浇筑一下一循环。（3）装修工程墙面粉刷一墙面涂装（4）分部分项工程施工顺序及穿插进行具体各分部、分项工程的穿插安排详见施工总体进度计划。（5）要紧施工方法选择模板工程：模板面板均选用全新15厚碎用胶合板，模板内楞使用50X100木舫，外楞使用中48X3.5钢管。模板支撑使用钢支撑及配有可调式支座的48X3.5钢管。钢筋工程：钢筋现场加工制作，按图纸要求梁、钢筋混凝土柱的纵向受力钢筋均使用绑扎连接接头。碎使用商品碎，运输方式以泵送为主，装载机运输为辅。碎振捣使用机械振捣，柱及梁碎使用振动棒振捣。砂浆使用现场搅拌，墙砌体及装饰阶段现场
14、配置1台350L型砂浆搅拌机，以满足施工要求。运输：主体结构施工及装修阶段阶段使用装载机运输。（五）施工特点1、本工程为光大国际滁州公司发电厂新建工程厂区正式围墙工程，务必按施工图设计要求，按施工工艺要求，按施工质量验收规范要求，精心组织，精心施工，精心管理，精心作业，促进早日完成。2、本工程投入大，且须配套。为此，在施工前务必严谨且科学的编制施工组织设计，施工现场平面布置；合理地最佳优化制定工期计划、施工工序，以总操纵进度计划来操纵与协调从施工准备开始至竣工交验过程的一切生产活动，确保工期按期进行竣工交验。3、本工程的安装工程务必与土建施工同步进行，土建工程务必为安装工程提供保证安装顺利插入
15、的时间与空间，同时要加强密切配合、合理交叉，齐心协力的建好工程。4、本工程地处厂区，施工中务必加强文明施工，确保工程文明施工达标，为创优质工程创在条件。应对措施：工程施工加强质量监督，确保各分部分项工程质量，以优良标准贯穿施工全过程，对重点部位、关键部位、关键环节、特殊过程严格把关，施工过程应制定严格的质量，保证体系与施工技术措施，严格工序交接，加强施工过程操纵，采取切实可行措施保证细部质量。5、环境保护要求高注重环境保护及文明施工，这是本工程进场施工的首先解决问题。由于施工现场位于厂区，为了施工安全与减少废水、粉尘污染，我公司将采取封闭措施，使行人隔离于施工区域外，完全杜绝施工扰民及施工伤害事故，同时加强作业人员的文明施工教育。6、加强施工组织与协调配合，保证施工顺利实施7、加强工程成品保护，防止交叉污染及损坏。第二节、施工准备工作及现场平面布置：（一）技术准备工作：1、会审图纸。2、签订施工合同及各工作协议。3
