《某县工业集中区道路工程组织设计.docx》由会员分享，可在线阅读，更多相关《某县工业集中区道路工程组织设计.docx（61页珍藏版）》请在第壹文秘上搜索。

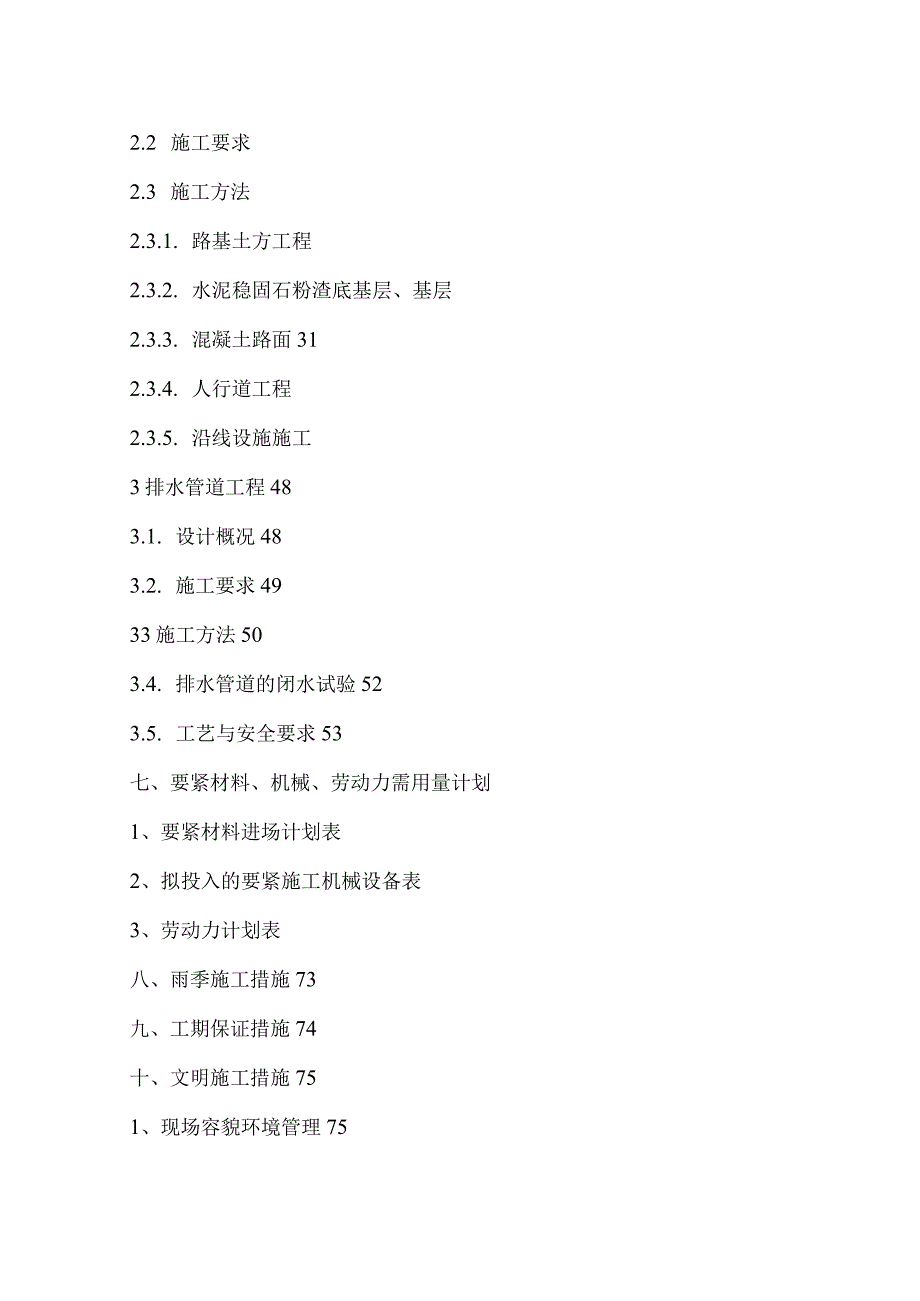

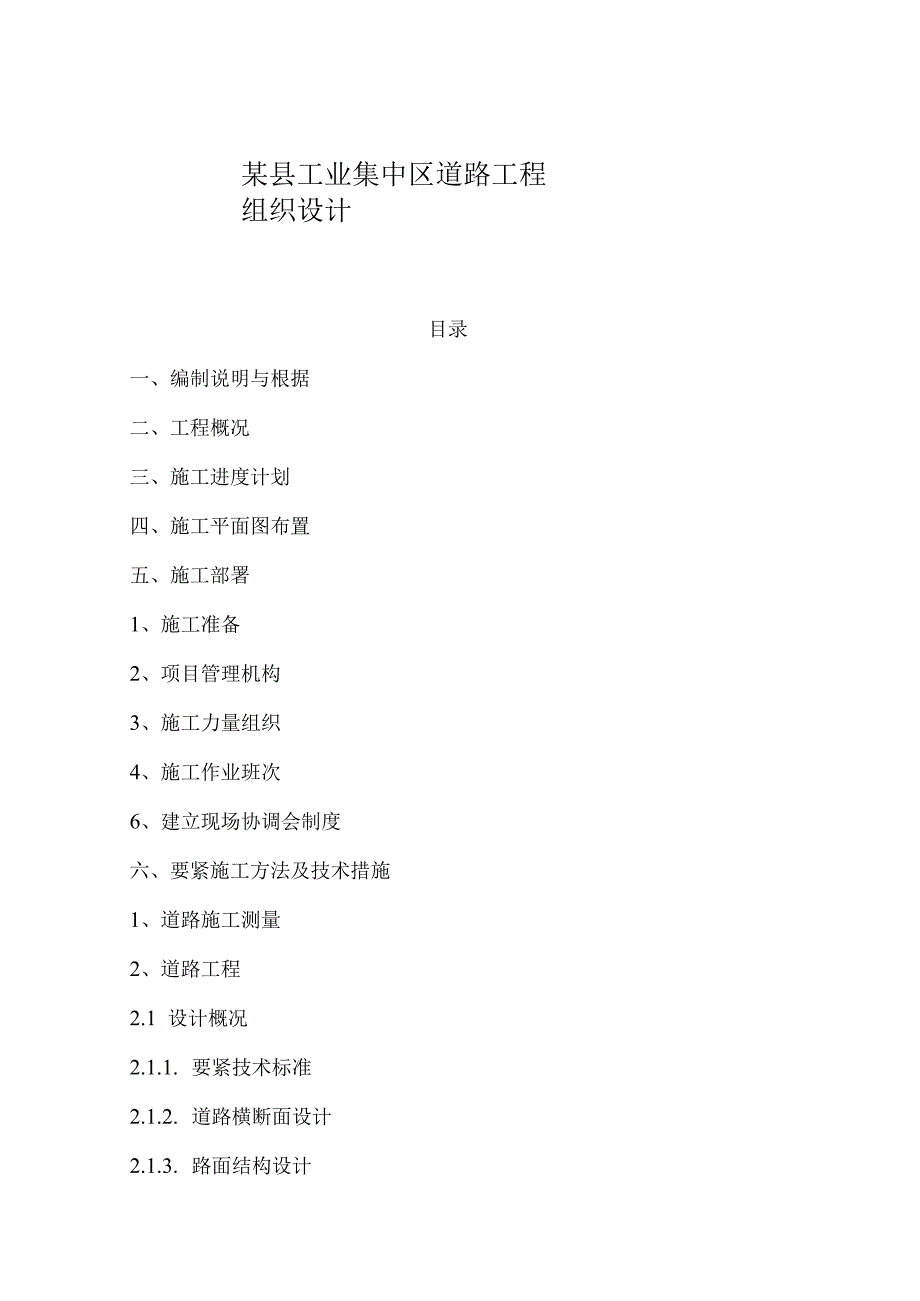

1、某县工业集中区道路工程组织设计目录一、编制说明与根据二、工程概况三、施工进度计划四、施工平面图布置五、施工部署1、施工准备2、项目管理机构3、施工力量组织4、施工作业班次6、建立现场协调会制度六、要紧施工方法及技术措施1、道路施工测量2、道路工程2.1 设计概况2.1.1. 要紧技术标准2.1.2. 道路横断面设计2.1.3. 路面结构设计2.2 施工要求2.3 施工方法2.3.1. 路基土方工程2.3.2. 水泥稳固石粉渣底基层、基层2.3.3. 混凝土路面312.3.4. 人行道工程2.3.5. 沿线设施施工3排水管道工程483.1. 设计概况483.2. 施工要求4933施工方法503.

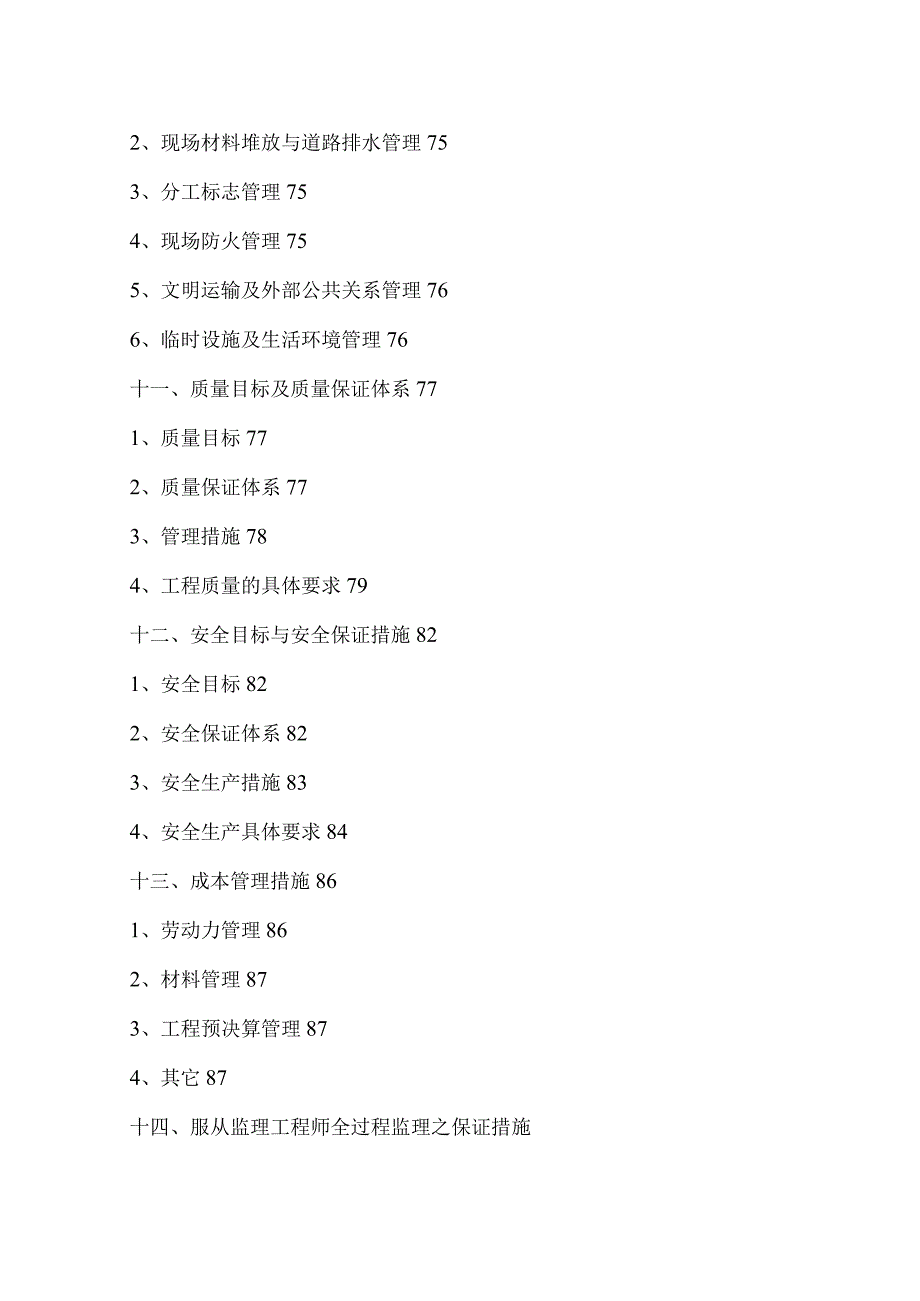

2、4. 排水管道的闭水试验523.5. 工艺与安全要求53七、要紧材料、机械、劳动力需用量计划1、要紧材料进场计划表2、拟投入的要紧施工机械设备表3、劳动力计划表八、雨季施工措施73九、工期保证措施74十、文明施工措施751、现场容貌环境管理752、现场材料堆放与道路排水管理753、分工标志管理754、现场防火管理755、文明运输及外部公共关系管理766、临时设施及生活环境管理76十一、质量目标及质量保证体系771、质量目标772、质量保证体系773、管理措施784、工程质量的具体要求79十二、安全目标与安全保证措施821、安全目标822、安全保证体系823、安全生产措施834、安全生产具体要求
3、84十三、成本管理措施861、劳动力管理862、材料管理873、工程预决算管理874、其它87十四、服从监理工程师全过程监理之保证措施十五、附录图表1、施工进度总计划表2、施工总平面布置图3、要紧分项工程施工工艺框图3.1 原材料质量保证程序图3.2 基坑开挖工程质量操纵程序图3.3 土方填筑工程质量操纵程序图3.4 水泥稳固碎石底基层、基层施工工艺框图3.5 水泥碎面板施工工艺框图3.6 水泥碎路边石施工工艺框图一、编制说明与根据本施工组织设计是扶余县工业集中区道路工程的路基、碎路面、彩色方砖人行道、路边石、碎排水管道铺设、雨水井砌筑、排水等工程投标文件的重要构成部分，是作为主导施工的根据。
4、在编制时对目标工期、工程质量、项目管理机构设置、劳动力组织、施工进度计划操纵、机械设备及周转材料配备、要紧分部分项工程施工方法、安全保证措施、文明施工及环境保护措施、降低成本措施等诸多因素尽可能充分考虑，突出科学性及可行性。本施工组织设计根据下列几项编制：1、扶余县工业集中区道路排水工程施工招标文件；2、扶余县工业集中区道路排水工程施工设计图纸；3、市政道路工程质量检验评定标准CJJ1-90；4、市政排水管道工程检验质量评定标准CJJ3-905、预制混凝土构件质量检验评定标准GBJ321-90；6、砌体工程施工质量验收规范GB50203-2002；7、建设工程文件归档整理规范GBT50328-
5、2001o二、工程概况扶余县工业集中区道路排水工程位于扶余县工业集中区起步区，工程由路基、碎路面、路边石、彩色人行道方砖、排水管道及排水井等工程构成，路幅宽度为m,工程量为216352o三、施工进度计划按招标文件要求，本工程工期为60日历天，有效工期从业主签发的开工通知第二天算起。施工进度计划详见附录施工进度总计划表。四、施工平面图布置1 .根据本工程规模、施工进度计划、高峰期施工人数，结合现场实际，在现场红线用地范围内与少部分红线外布置生产临时设施、生活临时设施、临时道路与施工与生活用水、用电管线。2 .施工大临设施设于甲方指定的空置位置上。生活区面积为1200m2o房屋布置及面积详见施工总
6、平面布置图。3 .由于本工程要紧结构部分使用现场拌制混凝土），现场碎部分数量不大，现场设400公升碎搅拌机一台，二台200公升砂浆搅拌机。预制构件制作区、水泥稳固砂砾拌与站，设于甲方指定红线范围内空置位置上。碎搅拌机与砂浆搅拌机位置随施工进度需要灵活移动。生活及施工区用水、用电从现场甲方指定接口位置接出（详见施工总平面布置图）。4 .施工总平面管理4.1 为了减少各类料具的二次倒运距离，有计划地组织现场平面及立体交叉作业，最大限度地利用场地，提高劳动生产率，真正做到安全生产与文明施工，本工程的施工平面管理工作，由项目付经理负责，实行分片包干管理，责任到人，未经同意，任何人不得随意更换。4.2
7、项目经理部是现场施工生产的指挥中心，现场办公室内要布置工程进度计划图表、劳动力调配、晴雨表、单位工程质量目标规划表、管理机构图等图表。4.3 凡进场的材料、设备务必按施工总平面布置图指定位置堆放整齐，不得随意乱放，施工现场的水准点与里程桩操纵点要有明显的标记，并切实做好保护工作。4.4 进出入口设值班门房并张挂出入制度、场容管理条例、工程概况与安全纪律牌，教育工人维持良好的施工秩序与劳动纪律。4.5 施工现场设专职保安人员，无关人员禁止进入现场。其他见施工总平面布置图（详见附图）。五、施工部署1、施工准备为了确保本工程优质、高速、安全、低耗、圆满地完成合同规定的各项指标，根据本工程特点，做好施
8、工前准备工作，科学组织，精心安排、计划在先，保证施工中各项工作的顺利开展。1.1 施工前组织有关单位做好现场交接工作，布设施工用电线路,用水管线与临建设施。1.2 、做好图纸会审工作，组织工程技术人员认真熟悉图纸，领会设计意图，全面掌握施工图纸内容，检查多专业管线的位置是否正确，提出方便施工的合理化建议。1.3 根据本工程的具体情况，编制切实可行的单项施工工艺措施与施工方案，重点阐明重要项目的施工方法、施工工艺、工程进度安排、劳动力组织、质量及安全保证措施，以利于有效地指导现场施工。1.4 做好技术交底工作，在工程开工前，公司总工程师组织质检科、工程技术科向项目经理部进行技术交底，内容是施工组
9、织设计，风雨季施工措施等，项目技术负责人再根据进度计划向施工员与作业班组交底，重点放在施工方案、技术措施、作业指导书、工艺标准、安全措施等方面，交底务必细致齐全，并应结合具体操作部位，关键部位与施工难点的质量要求，操作要点，安全要求等进行全面的交底。1.5 及时编制施工预算，充分反映工程所需的各类费用，材料、劳动力等，有效指导进度计划、材料计划、劳动力安排、竣工决算与经济分析等工作的开展。1.6 认真做好材料的计划采购准备，编制各项材料计划，对多种材料的采购，入库、保管与出库，制定完善的管理方法，同时加强防盗与防火管理。2.项目管理机构根据工程规模与特点，公司组建扶余县工业集中区道路排水工程项
10、目经理部，对工程项目的质量、安全、工期、文明施工与工程成本等进行统筹管理，以确保工程优质高速地如期完成，项目组织机构如下图。扶余县工业集中区道路排水工程项目经理部项目经理：壬平项目总工程师：王玉谦生产副经理：洪明雷红军工程技术部周有俊安全质量部陈风华物资设备部王海龙工地试验室王天军计量财务部宋 磊综合办公室3、施工力量组织根据工期要求配备足够的施工力量，合理分工，科学管理，具体配备如下：3.1、 土方施工队：要紧负责道路挖填土方工程、管道沟槽土方开挖与回填工程的施工。3.2、 路面施工队：要紧道路水泥稳固石粉渣底基层、基层与路面工程与人行道及附属设施工程的施工。3.3、 管道施工队：要紧负责排
11、水管道及雨水井室工程的施工。4、施工作业班次根据计划安排与工序穿插，充分利用有效时间与空间，合理安排作业班次，原则上采取两大班作业，作业时间限制为723时。5、建立现场协调会制度工程开工后，除了参加业主组织的协调会外，项目经理部每周还务必组织召开一次内部生产调度会，根据业主安排与现场情况，布置、检查、协调工程施工进度、质量、安全、文明施工与物资供应等事宜,及时解决与处理影响工程质量，施工进度与施工安全所存在问题。六、要施工方法及技术措施本工程的施工程序如下：施工准备f测量放线一路基土方工程f污水管道一施工雨水管道施工f道路基层施工f路面工程施工f人行道及附属设施工程施工。各分项工程的施工方案及
12、技术措施如下：施工准备方面a施工图纸会审由项目总工程师牵头，组织项目各专业工长、质检员、技术员、班组等认真学习图纸，吃透图纸。在图纸学习期间，特别应注意各专业图纸之间的标高是否一致，尺寸位置等是否一致。b、编制实施性施工组织设计与施工方案由项目总工负责组织编制实施性施工组织设计，在正确贯彻国家各项技术规范，政策与法令中，积极推广应用新技术、新工艺，依靠公司雄厚的科技实力促进科技进步，科学地组织施工，实施性施工组织设计经公司批准后报监理与业主审定执行。根据本工程的特点，结合往常我公司曾经施工过的工程经验，组织编制切实可行的各单项施工工艺措施，施工方案与作业指导书，重点阐述要紧分部分项工程的施工方
13、法、施工工艺，工程进度安排，劳动力组织，质量及安全保证措施，以有效地指导现场的施工。根据工程施工总进度计划，每项工作展开前进行有关的技术准备，如编制专项施工方案，关键项目施工过程的作业指导书，这些文件要有针对性与可操作性。C、规范、标准、图集等收集施工之前，应将本工程所需的规范、标准、图集等技术资料收集齐全。d、设备及器具根据本工程的施工需要配置有关设备及器具。具体见辅助资料表B-5：材料试验、质检仪器设备表。e、测量基准交底、复测及验收检测与测量仪器等计量器具提早做好计量鉴定，保证在本工程使用的所有器具均在检定有效期内，并做好台帐记录。f、现场准备临时供水、供电工程中标之后，要组织编制临时用
14、水方案及临时用电方案,这些方案要综合考虑生产、生活、消防等各方面的因素，经计算确定用水、用电量，临时给水管径，临时用电电缆或者导线截面，总用电容量，并进行合理布置。临时设施根据本标段的工程项目及工程数量，临时设施计划使用现场搭设的方法，结构使用砖砌墙体，镀锌铁皮屋面，室内使用简易装修，办公室天花吊顶。工棚使用钢管结构搭设外围石棉瓦围护。厨房、浴室、卫生间使用玛赛克地面，白色墙砖，以保证符合环境卫生的要求。各类资源准备劳动力准备根据劳动力计划，提早在公司内部的施工队伍与劳务基地中进行组织安排，保证劳动力能及时、有序地进场；对所组织的劳动力进行考核、筛选，选拔有素养、技术熟练的工人进场。对施工人员
15、进行进场交底及技术、质量、安全教育，重要工种与特殊工艺提早进培训，作到持证上岗。施工进度计划按招标文件要求，本工程工期60个日历天。全面工期安排另见:工程施工总体计划表。施工总平面布置施工现场除必要的生产临时设施外，考虑搭设现场项目经理部临时办公室。所有施工及管理人员生活临时设施按业主安排，生活临时设施位于道路东北侧空地上，规划占地面积2000平方米。生活临时设施道路由原有市政道路（三联路或者与平路）接入，沿线利用原有道路修一临时便道直通设计终点，规划宽度6米。临时设施用地左侧留6米宽消防通道，给水由就近市政管线接入、管径DN50,场地用电由就近配电盘用铠装电缆接入场地。生活临时设施雨水排放使用无组织方式，生活污水经化粪池处理后接入市政污水系统。生活临时设施场地消防使用干式灭火器。生产临时设施布置详见：施工现场平面布置图。1、道路施工测量本工程分项工程全长520米。整个施工路段基本上为直线段，但施工线路较长,交叉路口与管线分布复杂,测量放样工作量比较大。为保证工
