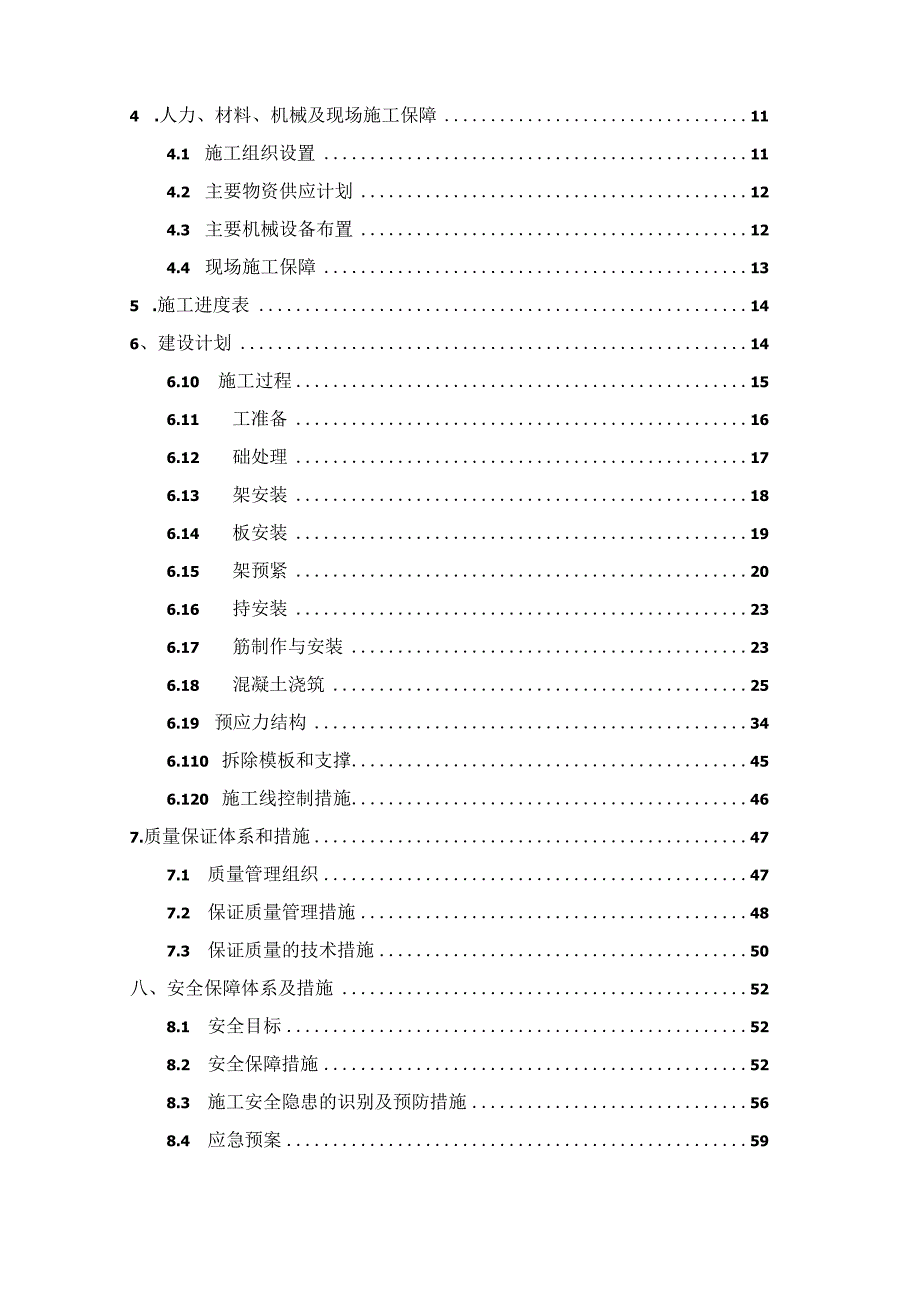

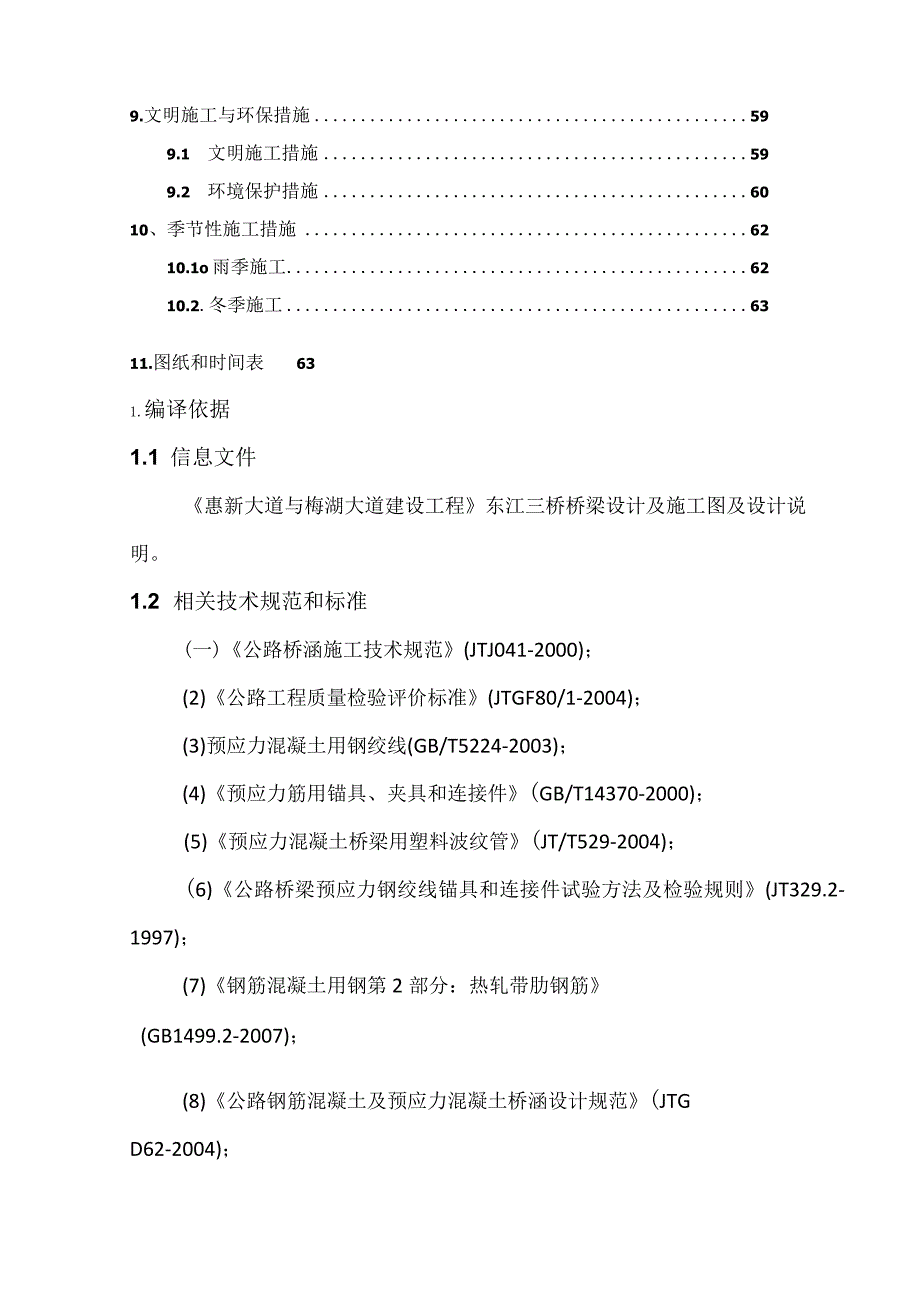

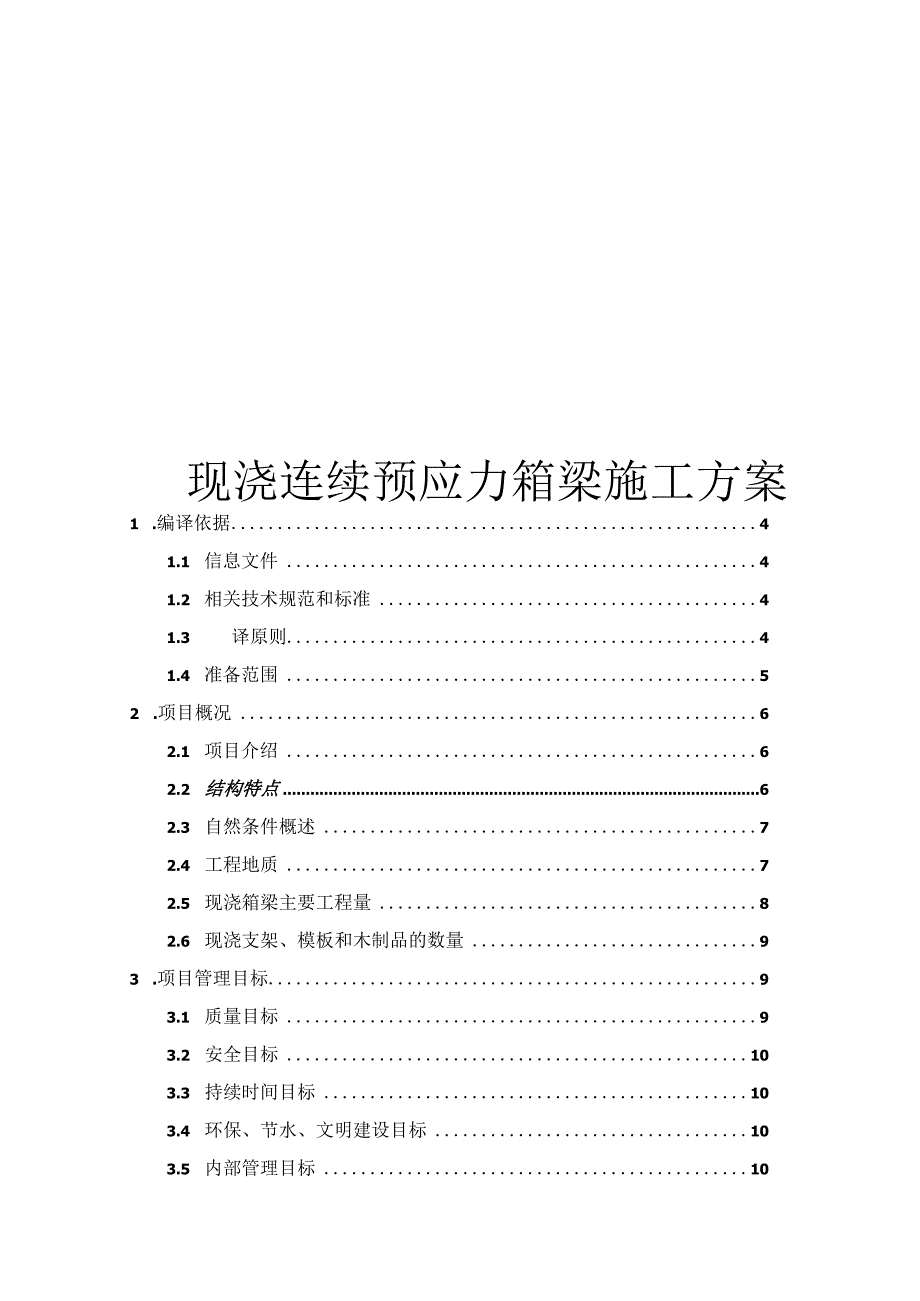

1、现浇连续预应力箱梁施工方案1 .编译依据41.1 信息文件41.2 相关技术规范和标准41.3 译原则41.4 准备范围52 .项目概况62.1 项目介绍62.2 结构特点62.3 自然条件概述72.4 工程地质72.5 现浇箱梁主要工程量82.6 现浇支架、模板和木制品的数量93 .项目管理目标93.1 质量目标93.2 安全目标103.3 持续时间目标103.4 环保、节水、文明建设目标103.5 内部管理目标104 .人力、材料、机械及现场施工保障114.1 施工组织设置114.2 主要物资供应计划124.3 主要机械设备布置124.4 现场施工保障135 .施工进度表146、建设计划1
2、46.10 施工过程156.11 工准备166.12 础处理176.13 架安装186.14 板安装196.15 架预紧206.16 持安装236.17 筋制作与安装236.18 混凝土浇筑256.19 预应力结构346.110 拆除模板和支撑456.120 施工线控制措施467.质量保证体系和措施477.1 质量管理组织477.2 保证质量管理措施487.3 保证质量的技术措施50八、安全保障体系及措施528.1 安全目标528.2 安全保障措施528.3 施工安全隐患的识别及预防措施568.4 应急预案599.文明施工与环保措施599.1 文明施工措施599.2 环境保护措施6010、季节
3、性施工措施6210.1o雨季施工6210.2.冬季施工6311.图纸和时间表631.编译依据1.1 信息文件惠新大道与梅湖大道建设工程东江三桥桥梁设计及施工图及设计说明。1.2 相关技术规范和标准(一)公路桥涵施工技术规范(JTJ041-2000)；(2)公路工程质量检验评价标准(JTGF80/1-2004)；(3)预应力混凝土用钢绞线(GB/T5224-2003)；(4)预应力筋用锚具、夹具和连接件(GB/T14370-2000)；(5)预应力混凝土桥梁用塑料波纹管(JT/T529-2004)；(6)公路桥梁预应力钢绞线锚具和连接件试验方法及检验规则(JT329.2-1997)；(7)钢筋混
4、凝土用钢第2部分：热轧带肋钢筋(GB1499.2-2007)；(8)公路钢筋混凝土及预应力混凝土桥涵设计规范(JTGD62-2004)；(9)海港工程混凝土结构防腐技术规范(JTJ275-2000)；(10)钢管脚手架紧固件(GB15831-2006)；(11)施工中扣件式钢管脚手架安全技术规范(JGJI30-2001)；(12)施工图1.3 编译原则1、安全第一原则在编制施工组织设计时，始终按照技术可靠、措施有效、确保安全的原则确定施工方案，在确保万无一失的前提下组织施工。2、优质高效的原则强化领导，强化管理，优质高效。按照我司总体施工组织设计中明确的质量目标，贯彻质量体系标准，积极推广和使
5、用“四新”技术,确保质量目标的实现。施工期加强规范管理，流程化控制成本。3、程序优化原理科学组织、合理安排、优化方案是工程建设管理的行动指南。在编制施工组织设计时，对项目的施工进行各种施工方案的综合比选，根据不同的地质条件和施工条件选择最佳方案。4、保证工期的原则根据业主对项目工期的要求，制定科学、合理、周密的施工方案,合理安排进度，实施网络管控，完善过程连接，实施进度监控，确保工期目标的实现并满足业主的要求。5、合理安排原则根据本项目任务量和管理目标的要求，结合地形地貌特点，在项目临时施工准备工作中，特别是水、道路、钢筋加工厂等临时设施的设置，要避免干扰，就近布置，方便使用。，优化设置的原则
6、，合理布局，满足施工需要。1.4 准备范围K0+874.25东江三桥全长957.6m,其中一至三、五桥采用现浇箱梁。质量安全，本施工方案特制定。2 .项目概况2.1 项目介绍道路标准：双向八车道城市主干道，路基宽度42.0m,桥梁和路基宽度；设计速度：60Kmh;桥涵设计荷载：城市A级，公路I级；设计洪水频率：VlOOo东江三桥起点里程K0+381.46,终点里程Kl+367.04o共有5个链接，共24个跨度。第一环节采用(25+30+23.5+37+28)m预应力混凝土连续箱梁；第二节采用(23.5+30+23.5)m预应力混凝土连续箱梁；第三节采用(25+4*30+24.5)m预应力混凝土
7、连续箱梁；第四节采用(76+2*128+76)m预应力混凝土连续钢结构，第五节采用(31.5+2*32+2*32+25)m预应力混凝土连续箱梁。全桥全长957.6m,设计纵坡i=0.9%-1.851%,桥面横坡2%。2.2 结构特点引桥跨度布置北引桥跨度结构布置第一环节采用(25+30+23.5+3728)m预应力混凝土连续箱梁；第二环节采用(23.5+30+23.5)m预应力混凝土连续箱梁；第三环节采用(25+4*30+24.5)m预应力混凝土连续箱梁；南引桥跨度结构布置第五节采用(31.5+2*32+2*32+25)m预应力混凝土连续箱梁。(2)引桥标准宽度引桥的宽度与主桥的宽度相同，并考
8、虑了匝道桥进入加速和减速车道的宽度。桥面总宽42m,其布局为2.5m人行道+3m非机动车道+14.5m行车道+0.5m防撞护栏+Im中央绿化带+0.5m防撞护栏+14.5m车道+3m非机动车道+2.5m人行道。(3)引箱梁结构单宽箱梁结构为单箱双室结构，每个单箱为斜腹板梯形箱梁，梁高160cmo箱梁底板厚22cm,顶板厚25cmo腹板厚度由跨中40cm增加到支点60cm,顶板外臂板宽度400cm,内臂板宽度300cm,厚度20cm70厘米。左右桥由Im宽的中央绿化带隔开，箱梁混凝土为C50。(4)引桥下部结构下墩为花瓶式墩，14#墩厚120cm,59#、23#墩厚150cm,1013#、192
9、2#墩厚180cm.9#墩使用2根1.5m钻孔灌注桩(单排桩)，10-13#、1923#墩使用4根1.3m钻孔灌注桩(双排桩)；桩基按摩擦桩设计。2.3 自然条件概述项目地处珠江三角洲平原地区，地势低平，河网密集，地下水位较浅，第四系松散层面积大，厚度大，主要由壤土层、粉砂层和砂层组成；地下室主要由壤土、淤泥和沙子组成。它由红砂岩组成。沿线未发现大规模不良地质。2.4 工程地质根据钻探结果，桥址地层自上而下包括第四系人工填土层(Q4ml)、第四系冲积土层(Q4al)、第四系残留土层(Q4el)、第四系基岩。2.5 现浇箱梁主要工程量东江三桥引桥为4单元20跨，其中北引桥为3单元14跨，南引桥为
10、6单元单元。主要工程量见下表：东江三桥引桥主体工程量项目名称规格单元数量具体的C50立方米14425.4钢筋HPB300吨1.7HRB400吨2637.5绞线15.2吨426.1锚15-22P放3015-22放3015-19P放5415-19放10815-15放36BM15-5P放56BM15-5放92连接器15-22L放13815-19L放267BM15-5L放296波纹管100_米11296.9120-米5004.890*19米10313.3支持GPZ(II)4GD个人16GPZ(II)4DX个人56GPZ(II)4SX个人66GPZ(II)2.5DX个人32GPZ(II)2.5SX个人3
11、42.6 现浇支架、模板和木制品的数量详见东江三桥现浇箱梁支撑方案。3 .项目管理目标3.1 质量目标本合同段质量指标优良。本项目保证原材料合格率100%;子项目（过程）检验合格率100%,优良率95%以上。达到95%以上。整个建设工程优良率达90%以上。杜绝重大优质事故，消除隐患，严格控制各类事故的发生。3.2 安全目标1、“四不”：无员工死亡事故、无重大交通责任事故、无重大火灾事故、无机械事故。2、“一站式”：杜绝重大人身安全事故的发生。3、“一标”：安全生产符合国家标准。4、安全方针：“安全第一，预防为主”。3.3 持续时间目标为满足合同工期要求，拟开工日期为2017.4.15,竣工日期
12、为2018.4.30o具体施工进度见附件一。3.4 环保、节水、文明建设目标努力减少工程设计和施工对环境的不利影响，确保沿线景观不被破坏，地表水和地下水水质不被污染，有效保护植被，恢复所有临时占地，避免噪声为民办事，做到环保设施与工程建设“三同时”（同时设计、同时施工、同时使用），努力做到环保问题零投诉。3.5 内部管理目标1、应有完整的子项目施工记录、自检资料等质量保证资料；2、提交真实、完整、及时、完整、系统的施工材料；3、编制内容应当真实准确，填写的数据符合规范要求。严禁伪造、变造，保持证件整洁；4、确保顺利交付和竣工验收，确保在合同段建设项目主体竣工后30日内编制合格的竣工资料。5、内
13、部资料的收集、整理、归档和交接，按照建设工程文件归档整理规范(GB/T50328-2001)的有关规定执行。4 .人力、材料、机械及现场施工保障4.1 施工组织设置1、项目部成立现浇箱梁施工队伍，由具有施工经验的骨干人员组成：经理1人，副经理1人，技术负责人1人，技术人员及现场管理人员10人，主要负责用于连续现浇箱梁施工，现浇箱梁施工组由:支架组、模板组、钢筋组、混凝土组、预应力组、杂项组组成。现浇箱梁作业班组2、劳动力安排及使用计划，桥梁连续梁现浇支护法施工高峰期共需劳动力86人。各阶段劳动力使用计划详见劳动力分配表。序列号工作类型工作内容人数1钢筋工人箱梁加固302模板（架）工箱梁支架架设
14、及箱梁模板安装203混凝土工人箱梁混凝土浇巩104张腊贡箱梁预应力张拉165勤杂工104.2 主要物资供应计划根据工程进度计划和施工组织安排，本着“合理组织、满足施工、减少库存”的原则，充分考虑施工期间雨季和大风季可能造成供应延迟的因素。全屋支持，制定物资供应计划。根据满屋支护工期，按计划组织材料进场，确保满屋支护材料供应。在雨季和大风季节，要提前做好施工安排，精心组织、合理安排,确保连续梁施工进度。主要物资供应计划、使用的锚具和支架均视为一次性入库，入库时间为2017年4月1日。4.3 主要机械设备布置主要机械设备表机械名称模型数量工作状态评论滚筒25吨1套好的原位压实起重机25吨2个单位好的压块的上料、吊装和拆卸焊机6个单位好的折弯机2个单位好的钢筋加工切割机3个单位好的钢筋加工插入式振动器60型10个阶段好的混凝土浇筑插入式振动器30型10个阶段好的混凝土浇筑杰克6
