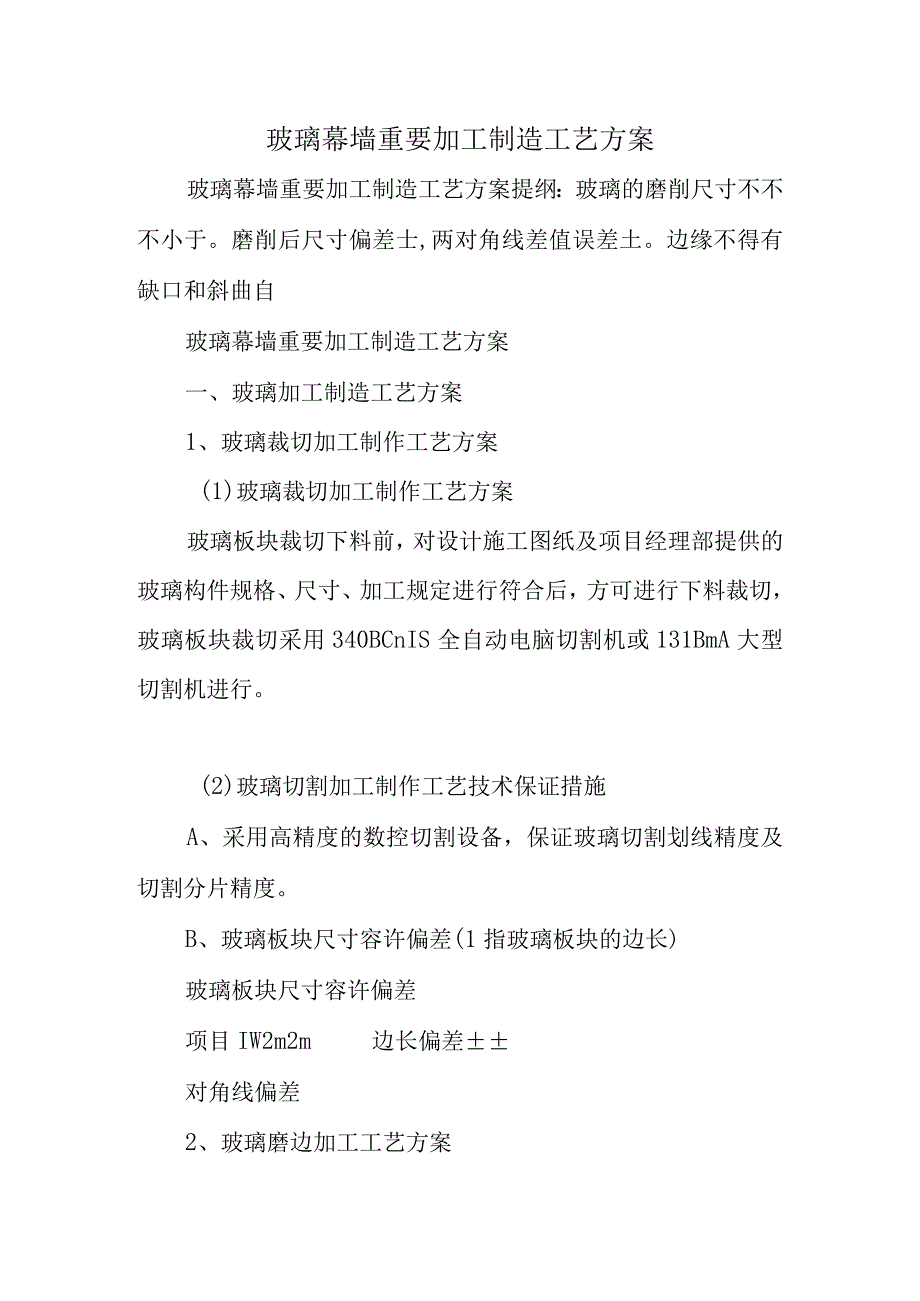

1、玻璃幕墙重要加工制造工艺方案玻璃幕墙重要加工制造工艺方案提纲：玻璃的磨削尺寸不不不小于。磨削后尺寸偏差士,两对角线差值误差土。边缘不得有缺口和斜曲自玻璃幕墙重要加工制造工艺方案一、玻璃加工制造工艺方案1、玻璃裁切加工制作工艺方案(1)玻璃裁切加工制作工艺方案玻璃板块裁切下料前，对设计施工图纸及项目经理部提供的玻璃构件规格、尺寸、加工规定进行符合后，方可进行下料裁切，玻璃板块裁切采用340BCnIS全自动电脑切割机或131BmA大型切割机进行。(2)玻璃切割加工制作工艺技术保证措施A、采用高精度的数控切割设备，保证玻璃切割划线精度及切割分片精度。B、玻璃板块尺寸容许偏差(1指玻璃板块的边长)玻璃

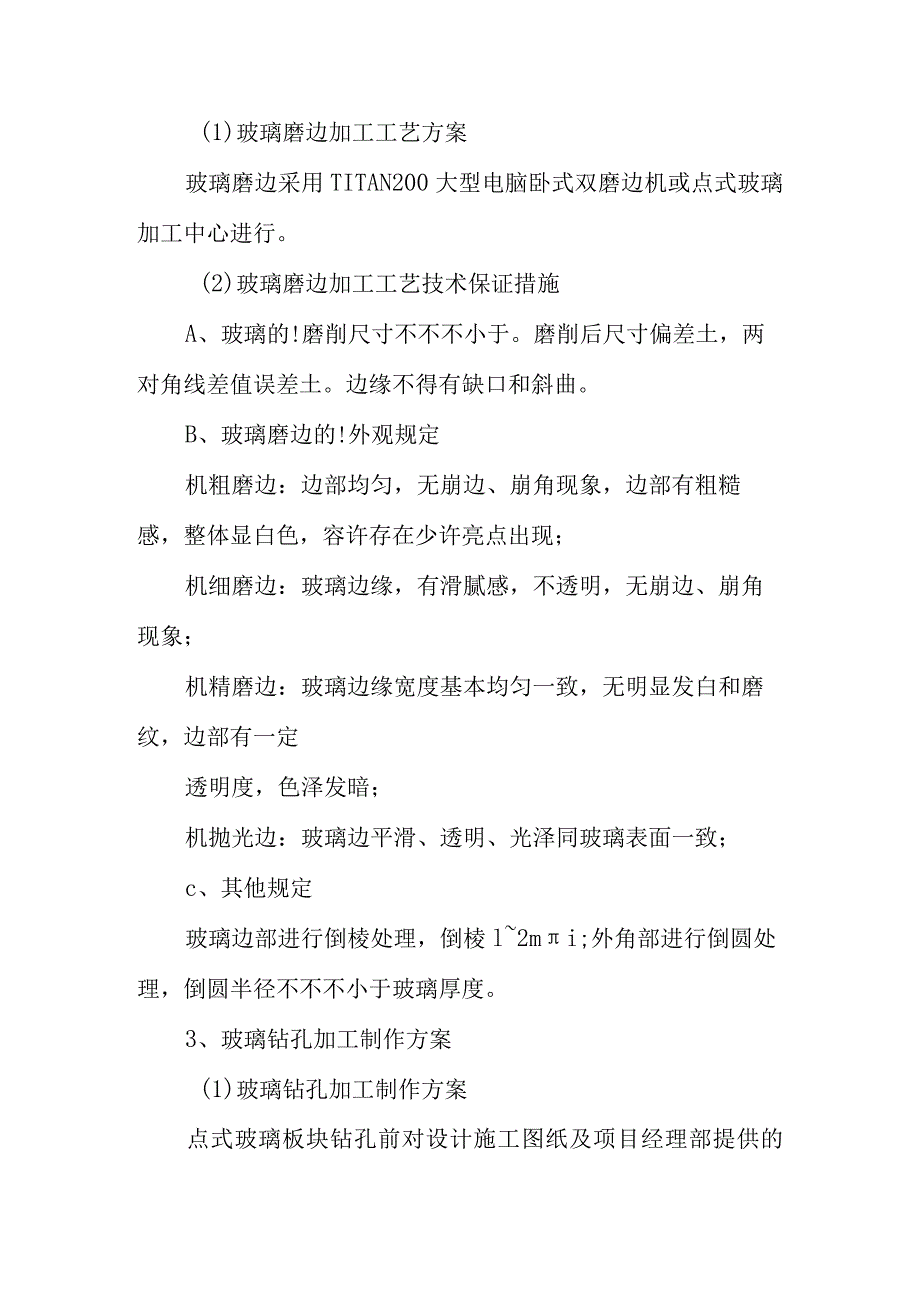

2、板块尺寸容许偏差项目IW2m2m边长偏差对角线偏差2、玻璃磨边加工工艺方案(1)玻璃磨边加工工艺方案玻璃磨边采用TITAN200大型电脑卧式双磨边机或点式玻璃加工中心进行。(2)玻璃磨边加工工艺技术保证措施A、玻璃的!磨削尺寸不不不小于。磨削后尺寸偏差土，两对角线差值误差土。边缘不得有缺口和斜曲。B、玻璃磨边的!外观规定机粗磨边：边部均匀，无崩边、崩角现象，边部有粗糙感，整体显白色，容许存在少许亮点出现；机细磨边：玻璃边缘，有滑腻感，不透明，无崩边、崩角现象；机精磨边：玻璃边缘宽度基本均匀一致，无明显发白和磨纹，边部有一定透明度，色泽发暗；机抛光边：玻璃边平滑、透明、光泽同玻璃表面一致；c、其

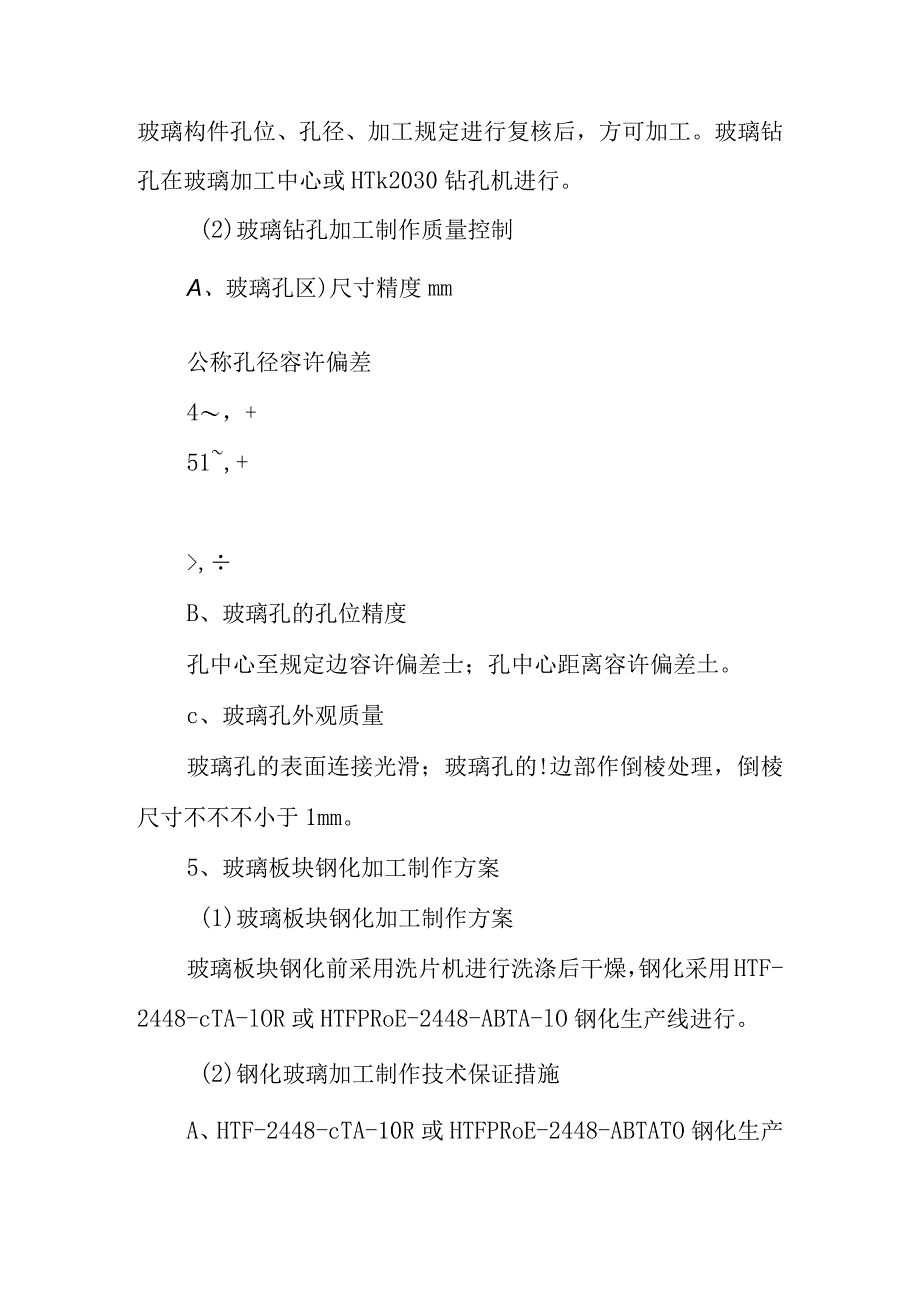

3、他规定玻璃边部进行倒棱处理，倒棱l2mi;外角部进行倒圆处理，倒圆半径不不不小于玻璃厚度。3、玻璃钻孔加工制作方案(1)玻璃钻孔加工制作方案点式玻璃板块钻孔前对设计施工图纸及项目经理部提供的玻璃构件孔位、孔径、加工规定进行复核后，方可加工。玻璃钻孔在玻璃加工中心或HTk2030钻孔机进行。(2)玻璃钻孔加工制作质量控制A、玻璃孔区)尺寸精度mm公称孔径容许偏差4，+51,+,B、玻璃孔的孔位精度孔中心至规定边容许偏差士；孔中心距离容许偏差土。c、玻璃孔外观质量玻璃孔的表面连接光滑；玻璃孔的!边部作倒棱处理，倒棱尺寸不不不小于1mm。5、玻璃板块钢化加工制作方案(1)玻璃板块钢化加工制作方案玻璃
4、板块钢化前采用洗片机进行洗涤后干燥，钢化采用HTF-2448-cTA-lOR或HTFPRoE-2448-ABTA-lO钢化生产线进行。(2)钢化玻璃加工制作技术保证措施A、HTF-2448-cTA-10R或HTFPRoE-2448-ABTATO钢化生产线和GHF-2448-BcTA-10平弯钢化玻璃生产线为全自动持续生产设备，基于设备在加热方面独到的技术，保证了钢化产品的品质，另一方面是加热、冷却及传动部分均采用了最新时机电一体化控制模式，使得在生产效率上，故障自动诊断、安全等方面均有良好的体现。B、玻璃的尺寸规定、矩形玻璃长宽容许偏差玻璃厚度mm成品长、宽偏差，mm、厚度规定半钢化玻璃（HS
5、类），全钢化（FT类）符合ASTmc1036原则的厚度规定。、平整度规定弓形变形：%波形变形：5、6mm：%（300mm）厚度28mi:%(300mm)c、玻璃的外观规定缺陷名称阐明容许缺陷数水迹、霉斑、纸纹不容许划伤宽度在如下的I轻微划伤每平方米面积内容许存在条数长504条宽度不小于时轻微划伤，每平方米面积内容许存在条数宽长W50m1条结石、裂纹、缺角、崩边均不容许存在气泡、光学变形满足GBU614表4汽车级外观质量的I规定钢化光畸变、麻点不得出现任何带状光畸变或密集麻点D、玻璃区J表面应力值钢化玻璃的I表面应力值：在100121mpa间半钢化玻璃欧I表面应力值：厚度不不小于6mm,应力值在
6、2452mpa间厚度6mm12mm,应力值在4060mpa间6、玻璃板块均热处理工艺方案（1）玻璃板块均热处理工艺钢化玻璃除对外观尺寸控制外，钢化玻璃的自爆也是目前困扰幕墙业的一种严重问题，为了尽最大也许减少钢化玻璃的自爆，工程玻璃采用ToRGAUER钢化玻璃均热炉对钢化玻璃进行均热处理。钢化玻璃通过均热处理后，自爆概率几乎降到了零，大大提高了幕墙的安全性和使用寿命。玻璃板块均热处理必须遵照钢化玻璃均热工艺规定，详细工艺规定如下：钢化玻璃均热工艺规定（一）合用范围本规定合用于建筑幕墙用的钢化玻璃和玻璃幕墙重要加工制造工艺方案提纲：玻璃区（磨削尺寸不不不小于。磨削后尺寸偏差士,两对角线差值误差土
7、。边缘不得有缺口和斜曲自协议规定的、客户规定的钢化玻璃。不合用于半钢化玻璃。（二）目的）及均热原理由于玻璃在钢化处理过程中，玻璃成分中的杂质硫化银转变成Q型的高温结晶相（温度高于380c。）急冷时，这种Q晶相来不及转化为低温B型晶相，被冻结下来，然而伴随时间推移，型晶相慢慢转化为B型，且转化速度随温度上升而加紧。型转化为B型时，体积膨胀4%,对玻璃形成了附加区)张应力，加上原有的张应力，应力强度倍增，致使玻璃自爆。由于自爆是由直径不小于的硫化镇引起，通过均热处理后，假如玻璃中具有大小合适的硫化银，在处理过程中就会爆裂，通过均热处理后的玻璃此后也不会自爆。当然，假如玻璃磨边不好，导致崩边、缺角，
8、玻璃中间层有气泡、结石或其他杂质也不排除自爆的也许。但通过均热处理后，由硫化镇引起的自爆也许性已排除，从而保证出厂产品质量。(三)工艺制度均热处理温度：280290oc均热处理时间：以到达规定温度算起3小时。(四)阐明均热作为钢化玻璃的特殊工序，一定要把每一批的工艺处理过程记录在表格上，并作为出厂检查根据。(2)钢化玻璃均热处理工艺的技术保证措施A、升温过程的时间在之间；B、到达均热处理温度(280C300C),保温3h以上;c、均热完毕后的降温时间约需要3h以上。7、中空玻璃加工制作工艺方案(1)中空玻璃加工制作工艺流程(2)中空玻璃在加工技术保证措施A、铝条尺寸与玻璃原片尺寸、上框段标尺寸
9、相对应,分子筛灌装量达铝条容积2/3以上，四边灌并严防分子筛受潮、污染，玻璃清洗输出时即时检查清洁度，不洁净重新清洗。B、丁基胶打胶时，打胶机喷嘴的喷胶量调整合适，保证丁基胶在拐角处持续及密封性。c、合片时检查上框段标尺，上框段标尺调校精确，满足产品尺寸规定。同步，检查玻璃片与否洁净，若不洁净，应用无水乙醇擦洗洁净，并吹干4)打聚硫胶的速度应合适,以防产生气穴、气泡，保证胶缝饱满。D、打完胶的J产品放在L架上固化三天后方可搬动，为保证打胶质量，每班打两个产品胶样，以备检查密封质量。E、打胶在1530oc、5085%的)湿度环境的(无尘车间中进行。二、钢构件加工制作工艺方案1、钢构件加工制作工艺
10、方案(1)放样放样人员必须熟悉施工图和工艺规定，查对构件及构件互相合计时几何尺寸的I连接有否不妥之处，在平整的I放样台上进行。样杆制作时，按施工图和构件加工规定，作出多种加工符号、基准线、眼孔中心等印记，按工艺规定预放多种加工预量，然后号上冲印等印记。放样完毕，对所放大样和样杆、样板(或下料图)进行自检，无误后报专职检查人员检查。(2)号料号料人员熟悉样杆、样板所注的I多种符号及标识等规定，查对材料牌号及规格、炉批号，复核材料的I规格，检查材质外观；遇有材料弯曲或不平值超影响号料质量者，须经矫正后号料。根据锯、割等不一样切割规定和对刨、铳加工欧I零件，预放不一样的切割及加工余量和焊接受缩量。下
11、料完毕，检查所下零件规格、数量等与否错误，并作出下料记录。(3)切割钢管切割前应根据工程构造规定，选择最适合的措施，在工厂内加工时宜采用数控自动切割，在现场一般采用气割。对于相贯线接头的钢管切割采用日本进口的HID-600EH相贯面五维数控切割机进行加工。切断处边缘必要时应加工整光，有关接触部分不得产生歪曲。切割时，必须看清断线符号，确定切割程序。切割后，其切线与号料线的容许偏差不得不小于，其表面粗糙度不得不小于200s,且公差均应满足GB50205-95规范规定。(4)矫正成型钢材的初步矫正，只对影响号料质量的钢材进行矫正，其他在各工序加工完毕后再矫正或成型。钢材的机械矫正，一般应在常温下用
12、机械设备进行，矫正后的钢材，在表面上不应有凹陷，凹痕及其他损伤。(5)涂装涂装分工厂涂装和现场二次涂装，工厂涂装是对通过加工杆件或构件进行喷涂水性无机富锌漆。现场二次涂装是对吊装好后的钢构件进行涂装处理。杆件或构件涂装前进行除锈处理。(6)工厂组装组装人员必须熟悉施工图、组装工艺及有关技术文献的I规定，并检查组装零部件的外观、材质、规格、数量，当合格无误后方可施工。组装焊接处的)连接触面及沿边缘3050rn范围内的I铁锈、毛刺、污垢等清除洁净。板材、型材需要焊接拼接在部件或构件组装前进行；构件整体组装在部件组装、焊接、矫正后进行。2、钢构造加工制作工艺的技术保证措施(1)材料采购管理对于本工程
13、所采用的材料严格把好质量关，以保证整个工程质量。所有进厂材料均应有生产厂家的材质证明书，材料入库后由质量管理部门对入库材料进行检查和试验。选用合适的场地储存材料，按品种、按规格集中堆放，加以标识和防护，以防未经同意的使用或不合适的处置，定期检查质量状况以防损坏。材料的使用严格按排版图和放样资料进行领料和落料，实行专料专用，严禁私自代用。材料排版及下料加工后的重要材料按质量管理的规定作钢印移植。(2)细部设计和工艺设计根据设计提供的钢构造图纸文献，设计绘制构造的部套图、分段图、杆件图、机械加工零件图，注明接头位置、焊接符号、坡口尺寸及制作技术规定等。部套图、分段图和机械加工零件图由设计审核承认。
14、细部设计图纸完毕后，根据加工制作方案，编制制作工艺、焊接工艺、现场拼装工艺文献，设计绘制工装、夹具、套模、胎架、托架及有关布置图。玻璃幕墙重要加工制造工艺方案提纲：玻璃的磨削尺寸不不不小于。磨削后尺寸偏差士,两对角线差值误差。边缘不得有缺口和斜曲自(3)放样技术保证措施放样人员必须熟悉施工图和工艺规定，查对钢构件的几何尺寸和连接有否不妥之处。如发现施工图有遗漏或错误，以及其他原因需要更改施工图时，必须获得原设计单位签具设计变更文献，不得私自修改。放样时使用的钢尺等测量设备必须经计量单位检查合格。放样在平整时放样台上进行，以1：1的比例放出实样。(4)号料技术保证措施熟悉样杆、样板所注的)多种符
