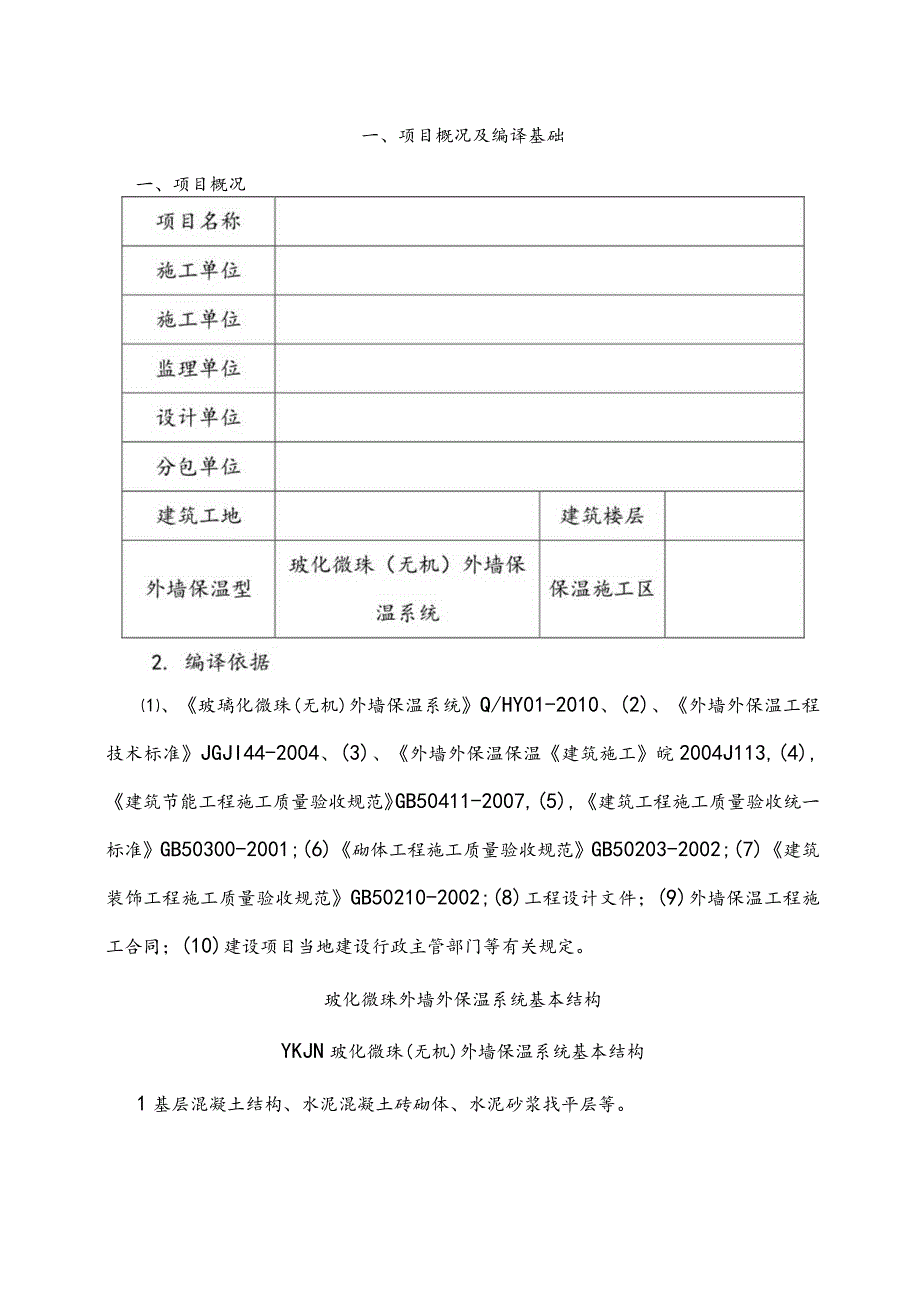

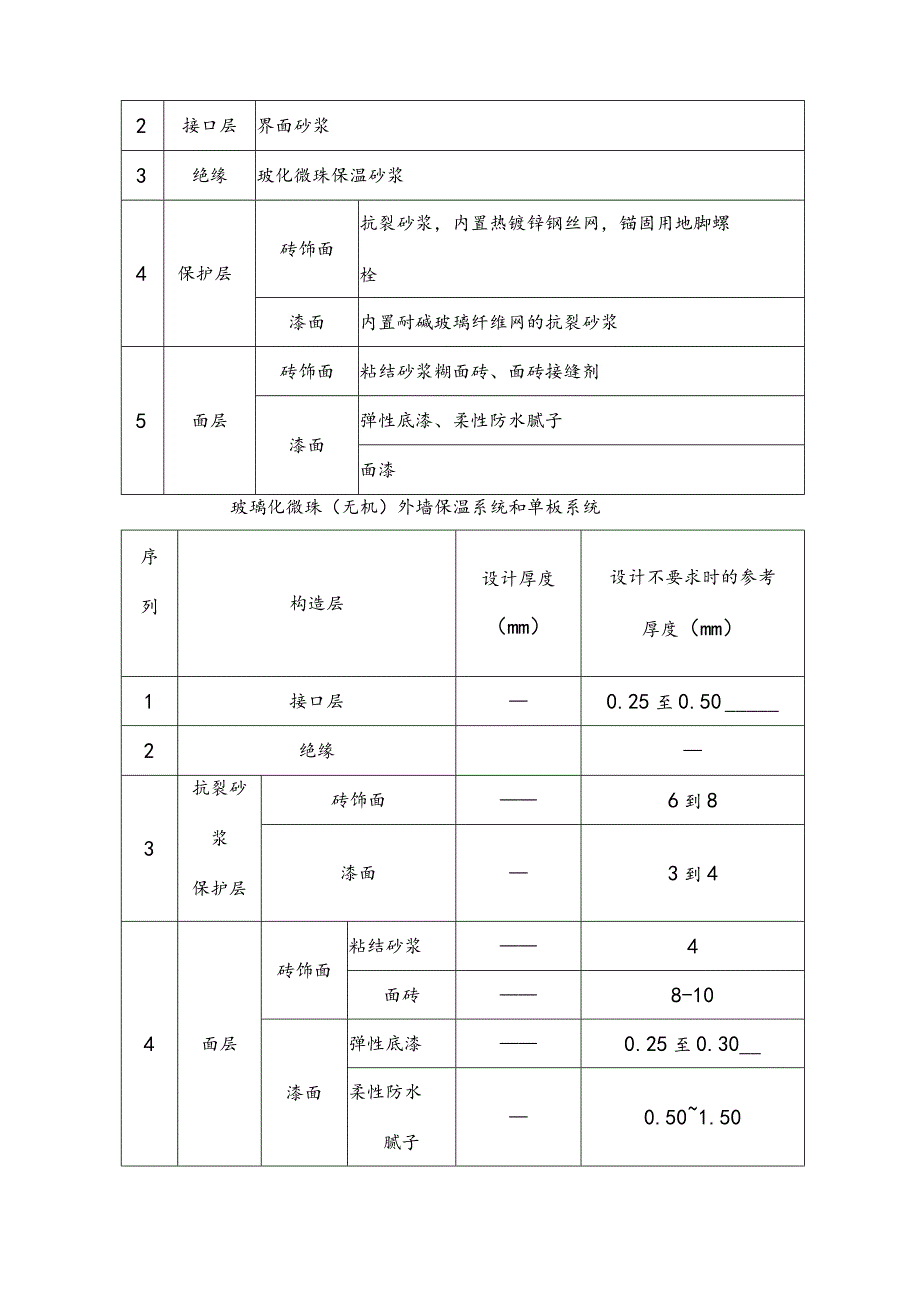

1、一、项目概况及编译基础一、项目概况、玻璃化微珠(无机)外墙保温系统Q/HY01-2010、(2)、外墙外保温工程技术标准JGJI44-2004、(3)、外墙外保温保温建筑施工皖2004J113,(4),建筑节能工程施工质量验收规范GB50411-2007,(5),建筑工程施工质量验收统一标准GB50300-2001;(6)砌体工程施工质量验收规范GB50203-2002;(7)建筑装饰工程施工质量验收规范GB50210-2002;(8)工程设计文件；(9)外墙保温工程施工合同；(10)建设项目当地建设行政主管部门等有关规定。玻化微珠外墙外保温系统基本结构YKJN玻化微珠(无机)外墙保温系统基本

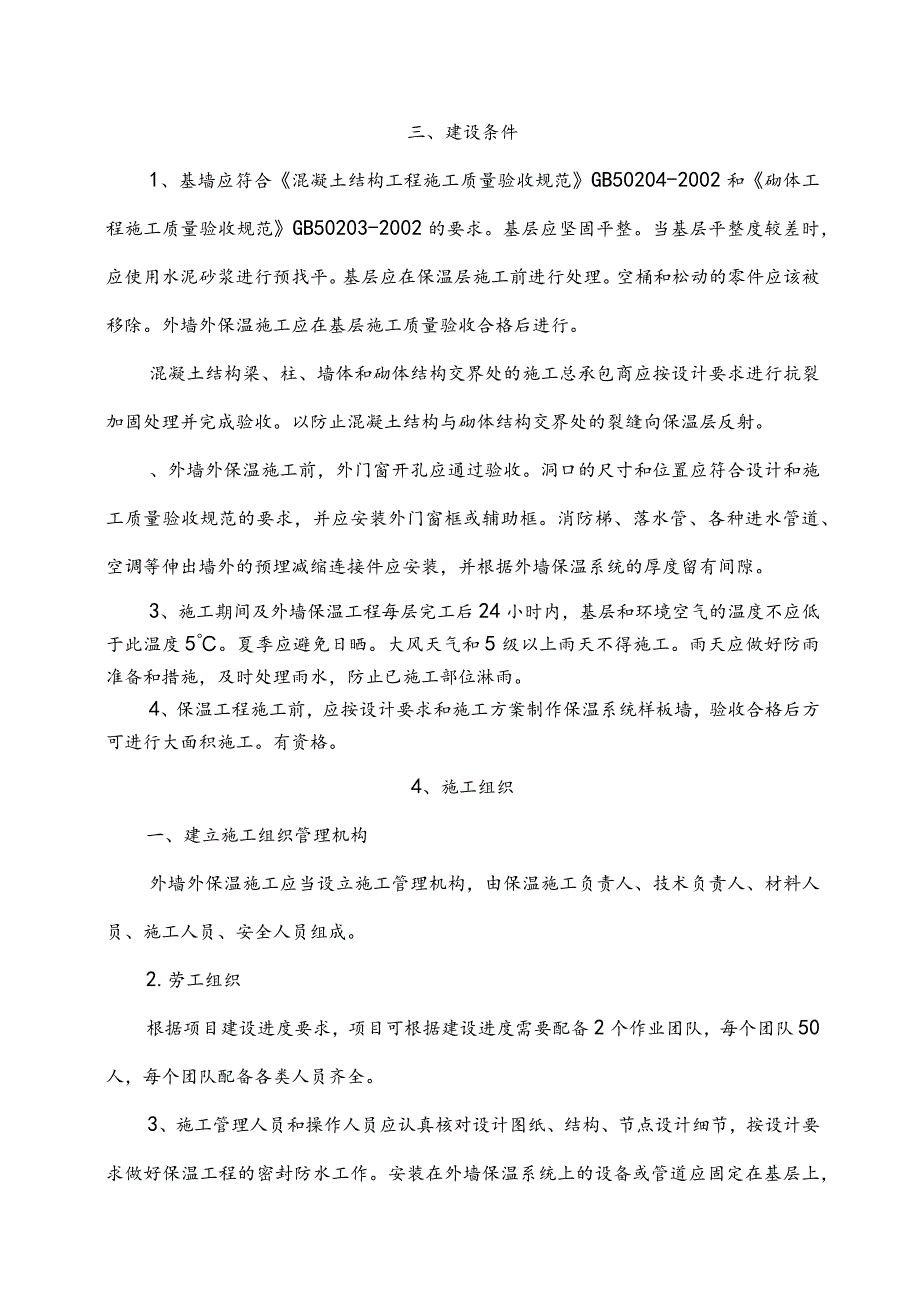

2、结构1基层混凝土结构、水泥混凝土砖砌体、水泥砂浆找平层等。2接口层界面砂浆3绝缘玻化微珠保温砂浆4保护层砖饰面抗裂砂浆，内置热镀锌钢丝网，锚固用地脚螺栓漆面内置耐碱玻璃纤维网的抗裂砂浆5面层砖饰面粘结砂浆糊面砖、面砖接缝剂漆面弹性底漆、柔性防水腻子面漆玻璃化微珠（无机）外墙保温系统和单板系统序列构造层设计厚度（mm）设计不要求时的参考厚度（mm）1接口层0.25至0.502绝缘3抗裂砂浆保护层砖饰面6到8漆面3到44面层砖饰面粘结砂浆4面砖8-10漆面弹性底漆0.25至0.30_柔性防水腻子0.501.50三、建设条件1、基墙应符合混凝土结构工程施工质量验收规范GB50204-2002和砌体工
3、程施工质量验收规范GB50203-2002的要求。基层应坚固平整。当基层平整度较差时，应使用水泥砂浆进行预找平。基层应在保温层施工前进行处理。空桶和松动的零件应该被移除。外墙外保温施工应在基层施工质量验收合格后进行。混凝土结构梁、柱、墙体和砌体结构交界处的施工总承包商应按设计要求进行抗裂加固处理并完成验收。以防止混凝土结构与砌体结构交界处的裂缝向保温层反射。、外墙外保温施工前，外门窗开孔应通过验收。洞口的尺寸和位置应符合设计和施工质量验收规范的要求，并应安装外门窗框或辅助框。消防梯、落水管、各种进水管道、空调等伸出墙外的预埋减缩连接件应安装，并根据外墙保温系统的厚度留有间隙。3、施工期间及外墙
4、保温工程每层完工后24小时内，基层和环境空气的温度不应低于此温度5。夏季应避免日晒。大风天气和5级以上雨天不得施工。雨天应做好防雨准备和措施，及时处理雨水，防止已施工部位淋雨。4、保温工程施工前，应按设计要求和施工方案制作保温系统样板墙，验收合格后方可进行大面积施工。有资格。4、施工组织一、建立施工组织管理机构外墙外保温施工应当设立施工管理机构，由保温施工负责人、技术负责人、材料人员、施工人员、安全人员组成。2.劳工组织根据项目建设进度要求，项目可根据建设进度需要配备2个作业团队，每个团队50人，每个团队配备各类人员齐全。3、施工管理人员和操作人员应认真核对设计图纸、结构、节点设计细节，按设计
5、要求做好保温工程的密封防水工作。安装在外墙保温系统上的设备或管道应固定在基层上，并做好密封防水处理。4、主要施工机械有强制式砂浆搅拌机、便携式搅拌机、喷雾机、手推车、电钻、取线工具、水桶、灰桶、剪刀、滚筒刷、铲子、手锤、钢凿、壁纸刀、线盘，大吧台，按需配备。5、外墙保温施工应配备的检验工具有：经纬仪、水平仅、2m直尺、铅锥、塞尺、钢卷尺、检验锤等。工程机械清单各工作组主要机械设备序列号设备和机器名称单元数量情况1强制砂浆搅拌机塔1好的2鼓式搅拌机塔1好的3电动冲击钻塔2好的4手推车_塔4好的5计量桶个人1好的五、材料要求及使用说明1、构成玻化微珠（无机）外墙保温系统的各种材料应由专业的系统产品
6、厂家供应。现场使用的玻璃化微珠(无机)外保温工程的所有材料和半成品，应向主管提交产品合格证书或检验报告，并按规定进行抽样检验，合格后方可使用.2.界面砂浆本品为聚合物水泥基界面剂，粘结强度高。它是由水泥、中砂、可再分散乳胶粉和各种外加剂组成的单组份界面增强砂浆干粉。主要用于改善和显着改善基层或保温层的表面粘结性能，增强外墙保温系统的稳定性。主要用于玻化微珠(无机)外墙保温系统的基体墙与保温层的界面处理。指示：(1)基层应平整、牢固、清洁、干燥。(2)可采用人工或机械搅拌，粉料：水二1：0.300.45范围内，根据施工环境和基层温度，干湿度可调节至适宜稠度浆液。混合浆料应在2小时内使用。(3)可
7、用刷、刮等方法施工。基层表面应充分涂覆，涂层厚度应在0.5mm0.25左右。(4)下一道工序应在界面砂浆完全干透前(30-60分钟)进行。(5)施工时基层和周围空气的温度不应低于此温度5。夏季应避免日晒，雨天及雨前禁止施工，施工后应加盖以防下雨。(6)应存放于室内，存放环境应保持干燥。注意防潮、防雨、露天曝晒。未开封产品在干燥条件下的保质期为0至3个月。303、玻化微珠(无机)保温砂浆玻璃化微珠为主要材料，掺入水泥、各种外加剂等，采用干混技术制成的单组份保温砂浆。在施工现场，只需按照使用说明加入一定比例的搅拌水，使用前搅拌均匀即可。专门用于玻化微珠(无机)外墙保温系统作为保温层材料。并根据设计
8、要求选型。指示：(1)配制比例为保温砂浆：水=1kg：1.05z1.20kgo用水量可根据施工季节、作业环境温度、基层干湿情况，调整到适合施工作业的稠度和粘度。砂浆混合采用机械(最好使用自落式滚筒混合机)或手动混合。搅拌时间不宜过长，搅拌好的砂浆应在3小时内用完。(2)在抹保温砂浆前，基墙应涂刷界面砂浆。(3)保温砂浆混合物应分次抹灰。每次涂抹的间隔时间应大于24小时，每次涂抹的厚度不应超过24小时20mmo(4)保温砂浆层养护干燥(不少于五天后)，方可进行下道工序施工。(5)施工期间及竣工后24小时内，基层及环境空气温度不得低于此值5o夏季应避免日晒，5级以上大风及雨天不宜施工。(6)应存放
9、于室内，存放环境应保持干燥。注意防潮、防雨、露天曝晒。未开封产品在干燥条件下的保质期为0至3个月。304、抗裂砂浆本产品为聚合物水泥改性增强砂浆。它是由可再分散性橡胶粉、水泥、石英砂、各种抗裂纤维和各种增稠、减水、疏水等添加剂组成的单一组分。抗裂砂浆干混料。用于玻化微珠(无机)外墙保温系统的抹灰找平层能满足一定的变形而不开裂，具有很强的抗裂和防水性能。它们共同构成外墙保温系统的保护面层。指示:(1)抗裂砂浆按砂浆：水=1:0.230.27(重量比)的干混配制。砂浆混合物应机械或手动搅拌至均匀且不结块。混合后的砂浆应在2小时内用完。5mm防裂砂浆保护层应符合设计要求8mmO保温层施工完成后35天
10、即可抹平抗裂砂浆。混合物光滑且不粘在抹刀上。操作过程中不得将抹刀浸入水中和抹灰。施工期间及竣工后24小时内，基础和环境空气温度不得低于此值5。夏季应避免日晒，5级以上大风及雨天不宜施工。(4)按普通水泥抹灰砂浆的要求进行保养。(5)应存放在室内，存放环境应保持干燥。注意防潮、防雨、30C露天曝晒。未开封产品在干燥条件下的保质期为3个月。5 .耐碱网耐碱网布分为普通型和加强型。玻化微珠(无机)外墙保温系统主要采用单位面积质量为/m2的普通耐碱网布160g作为抹灰层(包括翻包、各种加筋耐碱网布)的增强材料。根据设计要求选择提高系统抗冲击性能的第一层，如设计无规定，-50Og可单位面积质量为300/
11、m2的加强型耐碱网。6 .地脚螺栓金属螺钉应采用不锈钢或表面防腐处理的金属，塑料钉和带盘的塑料膨胀套应采用聚酰胺、聚乙烯或聚丙烯制成，塑料钉和塑料套管不应采用材料制成。使用可回收的再生材料。地脚螺栓的有效锚固深度不小于25mm该值,塑料圆盘直径不小于50mm该值，单个地脚螺栓的抗拉承载力标准值大于等于0.80/kN。当使用空心混凝土砌体时，如膨胀地脚螺栓，当砌体中的有效锚固长度不足25mm时，应使用反扭地脚螺栓。其他材料的使用和制备方法请参考产品使用说明书。六、施工工艺玻化微珠外保温系统施工工艺七、节点结构图1、应严格按照本工程设计图纸要求实施联合施工。如设计图纸不清楚，可参照本节相关接头施工
