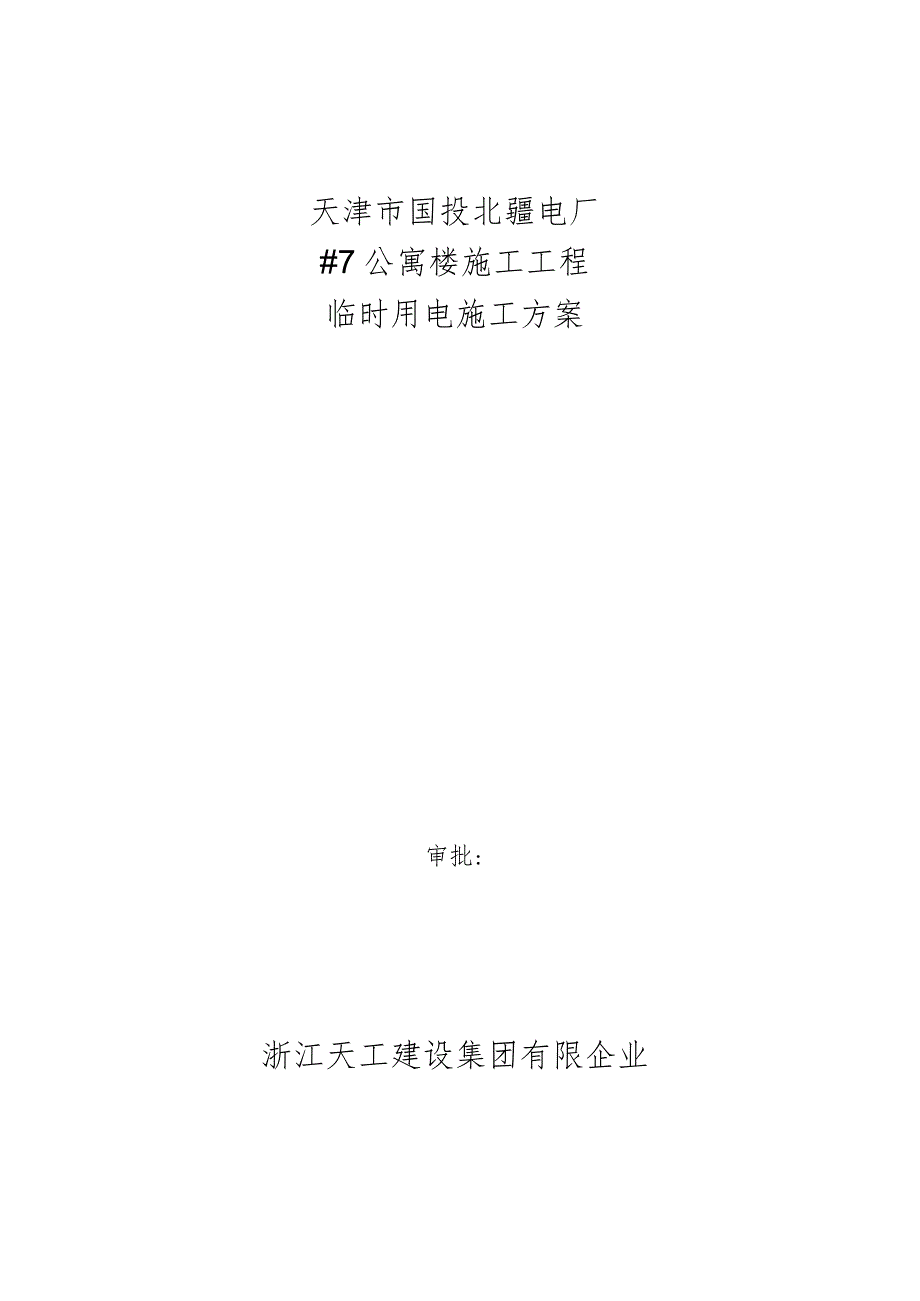

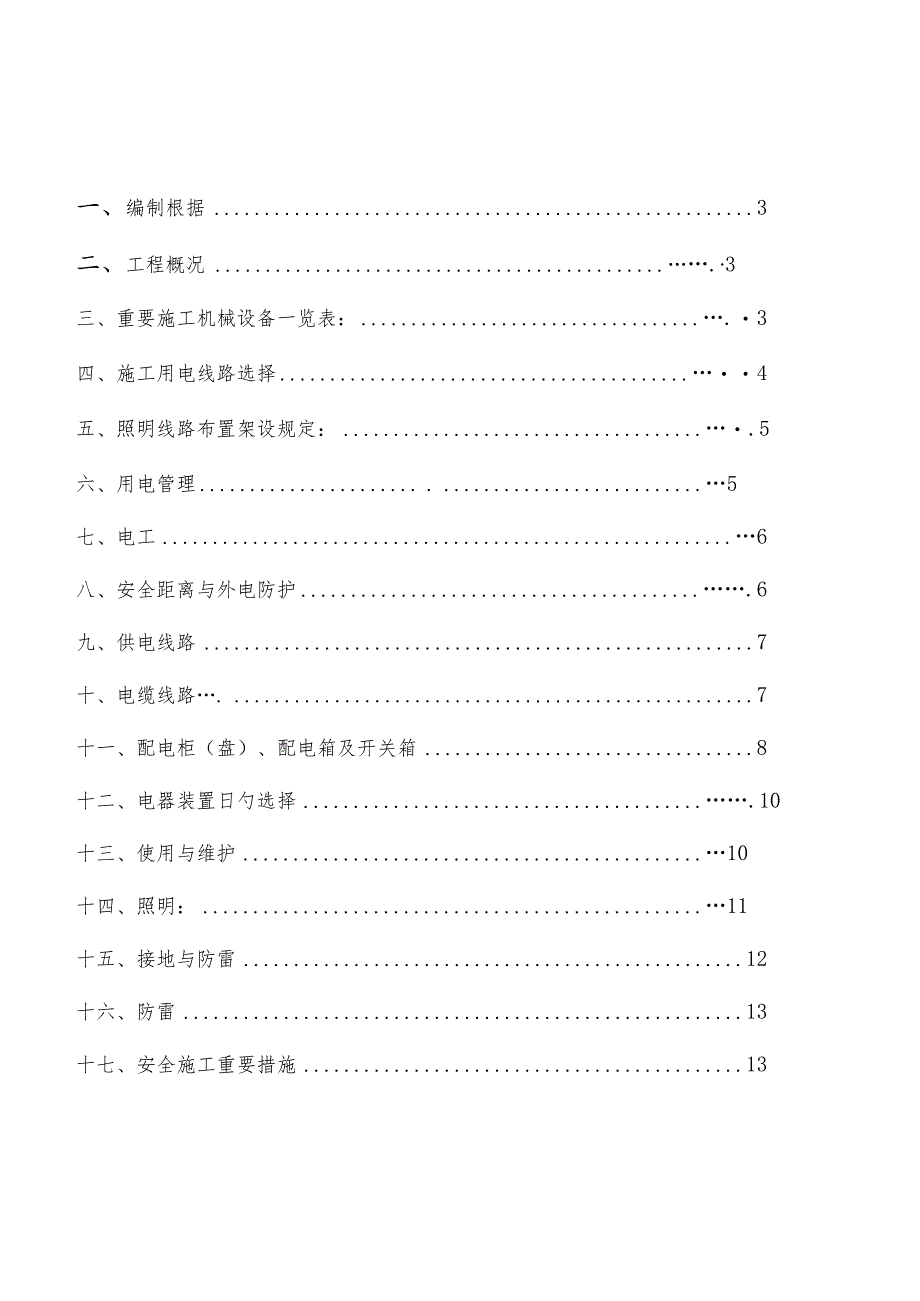

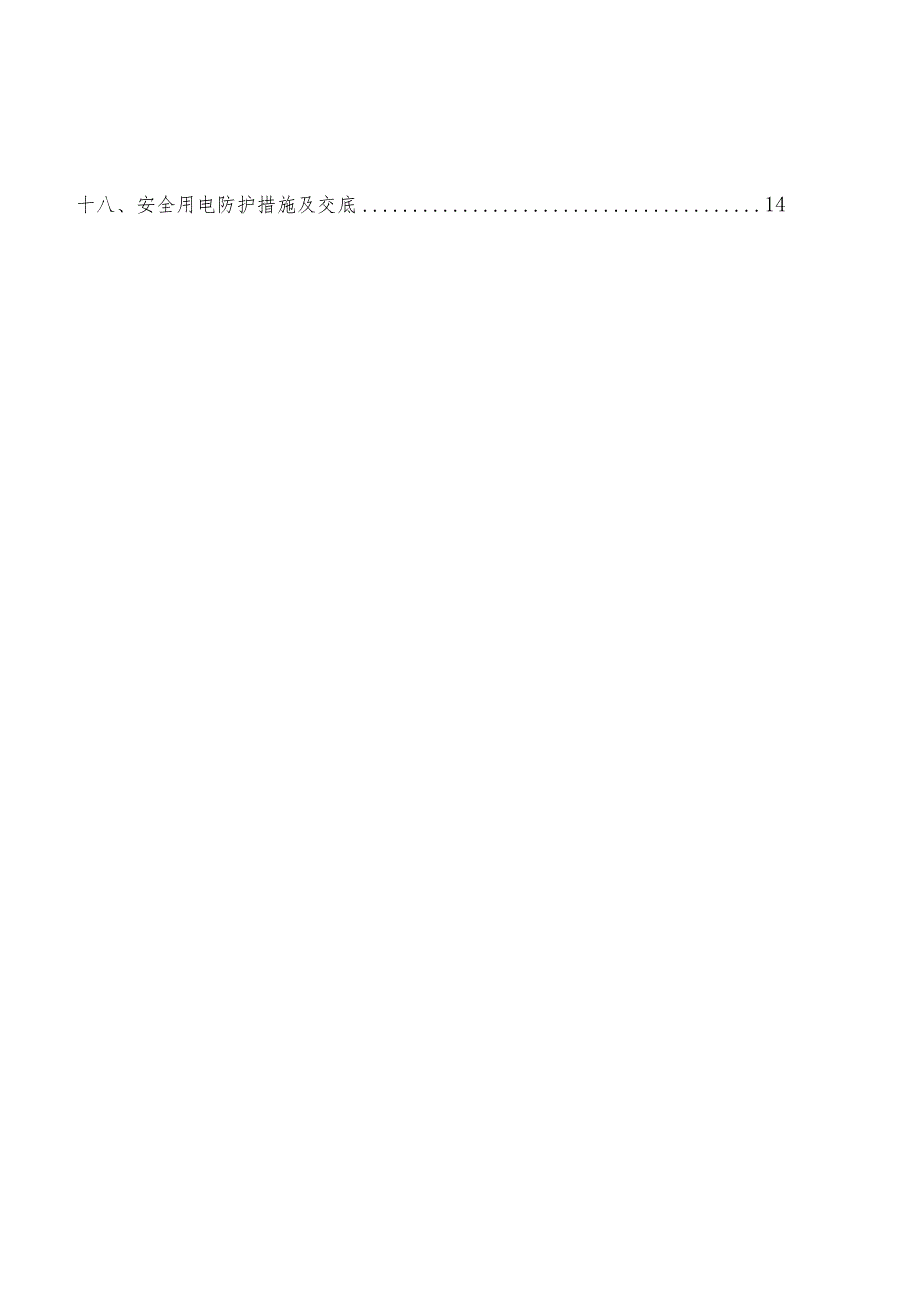

1、天津市国投北疆电厂#7公寓楼施工工程临时用电施工方案审批:浙江天工建设集团有限企业一、编制根据3二、工程概况.3三、重要施工机械设备一览表：.3四、施工用电线路选择4五、照明线路布置架设规定：.5六、用电管理5七、电工6八、安全距离与外电防护.6九、供电线路7十、电缆线路.7十一、配电柜（盘）、配电箱及开关箱8十二、电器装置日勺选择.10十三、使用与维护10十四、照明：11十五、接地与防雷12十六、防雷13十七、安全施工重要措施13十八、安全用电防护措施及交底14临时用电施工方案一、编制根据施工现场临时用电技术规范GB50194-2023天津市建筑施工安全检查原则DB29-182-2023施工
2、现场临时用电安全技术规范JG46-2023二、工程概况工程名称：天津北疆发电厂#7公寓楼工程建设单位：天津北疆发电厂计划协议动工时间：2015年2月20日；计划竣工时间：2015年9月30日。本工程为多层公寓，钢筋混凝土剪力墙构造，用地东西长55m,南北宽34.04,总轴线平面尺寸长42mX宽17m,地上层数6层,每层高度3m,建筑总高度20.04m,0.0OnI相称于绝对标高为4.7On）,室内外高差0.54m；建筑占地面积为72258m2,原则层建筑面积711.6911总建筑面积为4312.26m2o三、重要施工机械设备一览表：重要施工机械设备表:序号机械或设备名称型号规格国别产地制造年份
3、额定功率生产能力数量（台）1电焊机BX3-630-A中国上海38.6KW正常12电焊机BX3-500-A中国上海35.6KW正常13塔式起重机QTZ250C中国四川14.7KW正常14打夯机HW60中国浙江2023.103KW正常25砂轮切割机QC-400中国河南1999.12.2KW正常16木工电锯MJ-105中国山东2023.22.2KW正常27木工电刨MQ432K中国威海2023.43KW正常28对焊机UNl-100中国江苏2023.8100KW正常19调直切割机4-14中国浙江2023.415KW正常110钢筋弯曲机GW40A中国山西1994.83KW正常111钢筋切断机GW40A中国
4、山西1962.64KW正常212潜水泵ZBL-63KW正常213振动棒HZCX-60HKW正常10四、施工用电线路选择1、导线选择本工程施工用电由甲方指定电源引出施工用电。施工现场总进线导线截面日勺选择：所有用电回路功率总和：P=P1+P2+P3=254.5KW回路I,施工机械为QTZ250塔吊、园盘锯、电焊机,对焊机。Pl=14.7+(52+52+5l)0.8=34.7KVAo总功率I1=W(PO.75)=(100OXPi)/(33550.75)=43.44A导线截面选择为335mm2+l16mnl10mm2选用35mm2铝芯塑料线，其容许持续电流为13043.44Ao回路H：施工机械为钢筋
5、加工区弯曲机切断机调直机按所有同步工作考虑，总功率P2=33+(10l.5+103.5+35)0.8=61KVAI2=W/(P0.75)=(1000P2)/(33550.75)=76.36A导线截面选择为3X16mml10mm采用16n三2铝芯塑料线。其容许持续电流为80A76.36A回路III：重要为食堂炉灶和电板箱总功率P3=6+(52+52+5l)0.8=26KVAI3=W/(P0.75)=(100OXp3)/(33550.75)=32.6A导线截面选择为36mm2l4mm2选用6mm2铜芯塑料线，其容许持续电流为42A32.6A。此外生活区及现场照明用电单独各设三个回路，选用25mm?
6、铜芯塑料线，详见配电系统图。2、线路敷设本工程施工用电均采用暗埋敷设，线路用PVC、塑料管做绝缘管防护。1)电缆的埋设深度不不不小于0.8米，还应在电缆上下各均匀铺设50mm厚的细砂，并且覆盖砖等硬质保护层。2)线路在穿越建筑物、构筑物、道路及易受机械损伤及引出地面从2米日勺高度至地面下0.2米处必须加设防护套管。3)电缆线路与其附近热力管道的平行距离不得不不小于2米，交叉间距不得不不小于1米。4)埋地敷设电缆的接头应设在地面上的接线盒内，接线盒应能防水、防尘、防机械伤害，并远离易燃、易爆、易腐蚀日勺场所。5)电缆的接头应牢固可靠，并应做绝缘包扎，保持绝缘强度，不得承受拉力。五、照明线路布置架
7、设规定：室外日勺照明灯具安装时高度距地面不得低于3米，照明灯具的金属外壳必须作保护接零，现场日勺照明用铜灯，其底座的安装应牢固可靠。室内灯具日勺安装高度不不不小于2.5米，在特殊的环境如容器内、过于潮湿的环境等必须使用12V时安全电压。六、用电管理1、临时用电必须按施工现场临时用电安全技术规范JG46-2023,编制用电施工组织设计，制定安全用电技术措施和电气防火措施。2、临时用电工程图纸必须单独由电气工程技术人员绘制，经技术负责人审批后作为临时施工用电日勺根据。3、安装、维修或拆除临时用电工程，必须由电工完毕，电工等级应同工程的难易程度和技术复杂性相适应。4、对拆换后不能使用的废用电器设备或
8、元件、接线的垃圾（塑料线皮、线芯），应及时交回库房，统一保管和处理，不得乱扔乱放对环境导致污染。七、电工1、电工必须通过专业及安全技术培训，经市劳动部门考试合格后发给操作证，方准独立操作。2、电工应掌握用电安全基本知识和所有设备性能。3、上岗前按规定穿戴好个人防护用品。4、停用设备应拉闸断电，锁好开关箱。5、负责保护用电设备的负荷、保护零线和开关箱。6、移动用电设备必须切断电源，在一般状况下不准带电作业，带电作业要有监护人。7、按规定定期对用电线路进行检查，发现问题及时处理，并做好检查和维修记录。8、应懂得触电急救常识和电器灭火常识。八、安全距离与外电防护：外电线路：指施工现场临时用电线路以外
9、的任何电力线路。1、不得在高、低压线路下方施工、搭设临时设施或堆放物件、架具、材料及其他杂物。2、安全距离1）在建工程的外侧与架空线路之间的最小安全距离Ikv不不不小于4m,10kv不不不小于6m,351IOkv不不不小于8mo架空导线最大弧垂与施工现场地面最小距离24.Om与机动车道26.Omo2）起重臂或被吊物边缘与IOkV的架空线路水平距离22m。3）机动车道与外电架空线路交叉时最小距离Ikv如下为6m,10kv如下为7mo3、外电防护：1）达不到安全距离规定，必须采用防护措施，增设屏障、遮栏、围栏或保护网，并悬挂醒目的警告标志牌。2）带电体至遮栏时安全距离IOkV应不小于95Cnb35
10、kv应不小于115Cmo3）在架设防护设施时，应由电气技术人员或专职安全员监护。4）无法防护时必须采用停电，迁移线路或更改工程位置，否则不准施工。九、供电线路：1、架空线路最小截面：为满足机械强度规定，铝线216三2,铜线NIOrnn亡电力线路档距内的绝缘铝线不不不小于35rn铜线不不不小于16mm2o2、电线接头：在一种档距内，每层架空线接头不得超过该层导线日勺50%,且一根导线只容许一种接头。3、电杆及埋设：电杆应选用钢筋混泥土杆或木杆，其稍径不得不不小于13cm,埋设深度为杆长的十分之一加O.6mo4、拉线：拉线宜用截面不不不小于直径4X3的镀锌铁丝，拉线与电杆的夹角应在45。30。之间
11、，埋地深度不不不小于1m,钢筋混凝土杆上的拉线应在高于地面2.5m处装设拉紧绝缘子。5、室内配线：进户线过墙应穿管保护，距地面不得不不小于2.5m,并采用防雨措施，室外应采用绝缘子固定。十、电缆线路：1、电缆干线因采用埋地敷设，严禁沿地面明设，并应防止机械损伤和介质腐蚀。2、电缆穿越建筑物、构筑物、道路、易受机械损伤的场所及引出地面从2m高度至地下0.2m处，必须加设防护套管。3、橡皮电缆架空敷设时，应沿墙壁或电杆设置，并用绝缘子固定，严禁使用金属裸线作绑线。橡皮电缆日勺最大弧垂距地面不得不不小于2.5mo4、高层建筑的临时电缆配电必须采用电缆埋地引入。电缆垂直敷设的位置充足运用在建工程的竖井
12、、电梯孔等，并应靠近用电负荷中心，固定点每层不得不不小于一处。电缆水平敷设宜沿墙或门口固定，最大弧垂距地不不不小于L8m。十一、配电柜（盘）、配电箱及开关箱：1、配电系统应设置配电柜（盘）、和分派电箱，实行分级配电。室内总配电柜（盘）日勺装设应符合下列规定：1）配电柜正面的通道宽度，单划不不不小于1.5米，双划不不不小于2米，背面的维护通道为0.8米，侧面的通道不不不小于1米。2）配电室的天棚距地面不低于3%3）在配电室设置值班或检修室时，距配电柜（盘）日勺水平距离不小于Im,并采用屏障隔离。4）配电室门应向外开。配电室设置一组干粉灭火器或二氧化碳灭火器。5）配电箱日勺裸母线与地面垂直距离不不
13、小于2.5m时采用遮拦隔离，遮拦下面日勺高度不少于1.9m。配电装置的上端距天棚不少于0.5m。6）裸母线应刷有色油漆，并应符合下面规定：母线涂色表相别颜色垂直排列水平排列引下排列A黄上后左B绿中中中C红下前右D垩77）配电柜应按规定装设有功电度表。8）配电柜应装设短路、过负荷保护装置和漏电保护开关。9）配电柜上的配电线路开关应标明控制回路。10）配电柜或配电线路维修时，应挂停电标志牌。停、送电必须由专人负责。2、配电箱：动力配电箱与照明开关箱宜分别设置，假如用一种配电箱，动力和照明应分别设置。3、总配电箱应设在靠近电源的地区，分派电箱在用电设备或负荷相对集中的地区。分派电箱与开关箱的距离不得
14、超过30mo开关箱与其控制日勺固定用电设备的水平距离不适宜超过3m。4、配电箱、开关箱周围应有足够二人同步工作的空间和通道、不得堆放任何阻碍操作、维修日勺物品；不得有灌木、杂草。5、配电箱、开关箱应采用铁板制作。安装应端正牢固，箱下底与地面的距离在1.51.3m之间。移动式开关箱应安装在结实日勺支架上，下底距地面0.6L5m。进出线必须采用橡胶绝缘电缆。6、配电箱、开关箱内的开关电器（含插座）应紧固在电器安装板上，并便于操作（间隙5cm）不得斜歪松动。电线应用绝缘导线，剥头不得外露，接头不得松动。7、箱内的工作零线应通过接线端子板连接，并应与保护零线接线端子分段。8、箱体的金属外壳应作保护接零（接地），保护零线必须通过接线端子连接。9、配电箱、开关箱必须防雨、防尘。导线的进线口与出线口应设在箱体的下底面,并规定上部为电源端，严禁设在箱体的上顶面、侧面、背面或箱门处。10、进、出线应加护套分路成束并做防水弯，导线束不得与箱体进出口直接接触。
