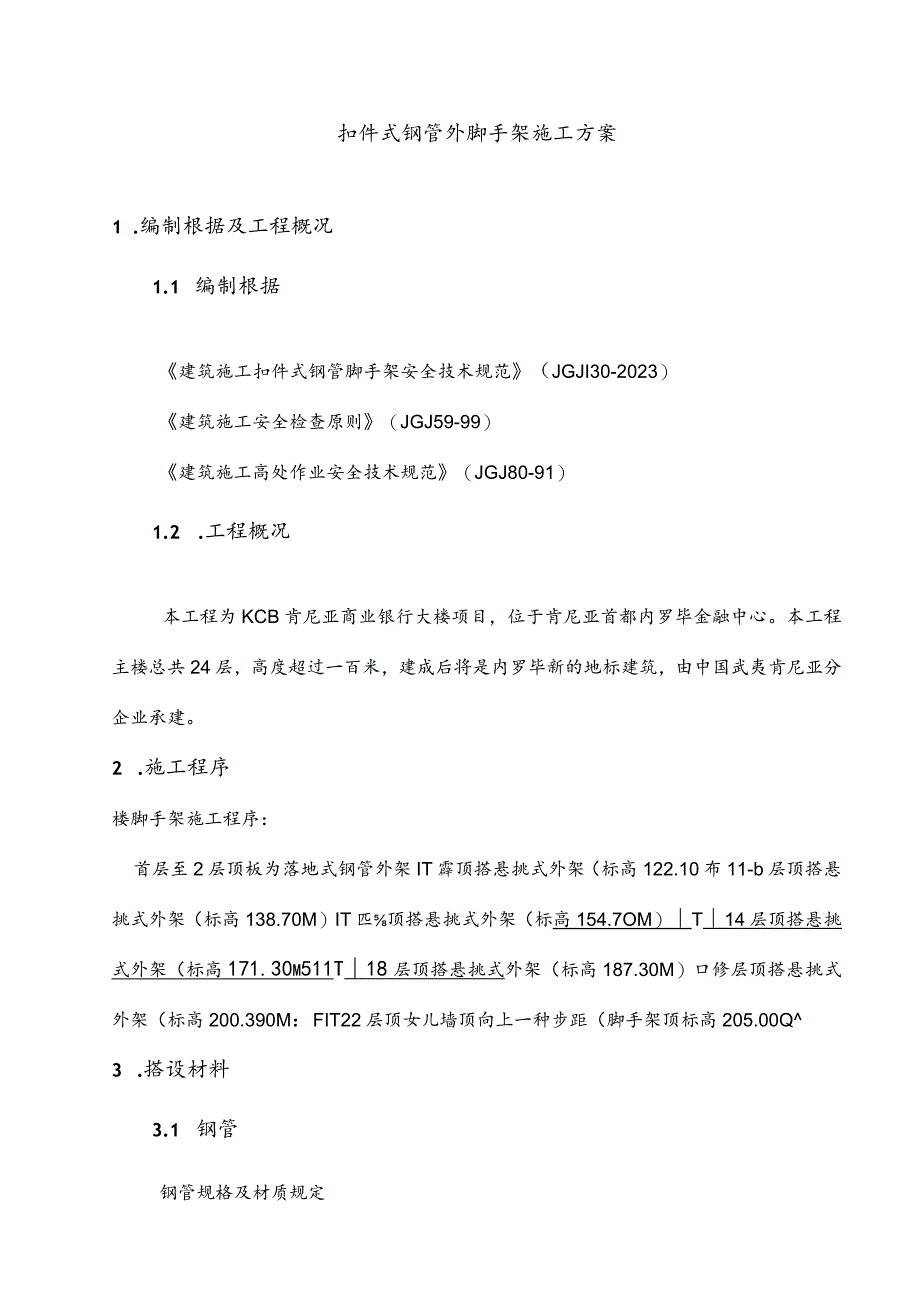

1、扣件式钢管外脚手架施工方案1 .编制根据及工程概况1.1 编制根据建筑施工扣件式钢管脚手架安全技术规范（JGJI30-2023）建筑施工安全检查原则（JGJ59-99）建筑施工高处作业安全技术规范（JGJ80-91）1.2 .工程概况本工程为KCB肯尼亚商业银行大楼项目，位于肯尼亚首都内罗毕金融中心。本工程主楼总共24层，高度超过一百米，建成后将是内罗毕新的地标建筑，由中国武夷肯尼亚分企业承建。2 .施工程序楼脚手架施工程序：首层至2层顶板为落地式钢管外架IT霹顶搭悬挑式外架（标高122.10布11-b层顶搭悬挑式外架（标高138.70M）IT匹顶搭悬挑式外架（标高154.7OM）T14层顶搭

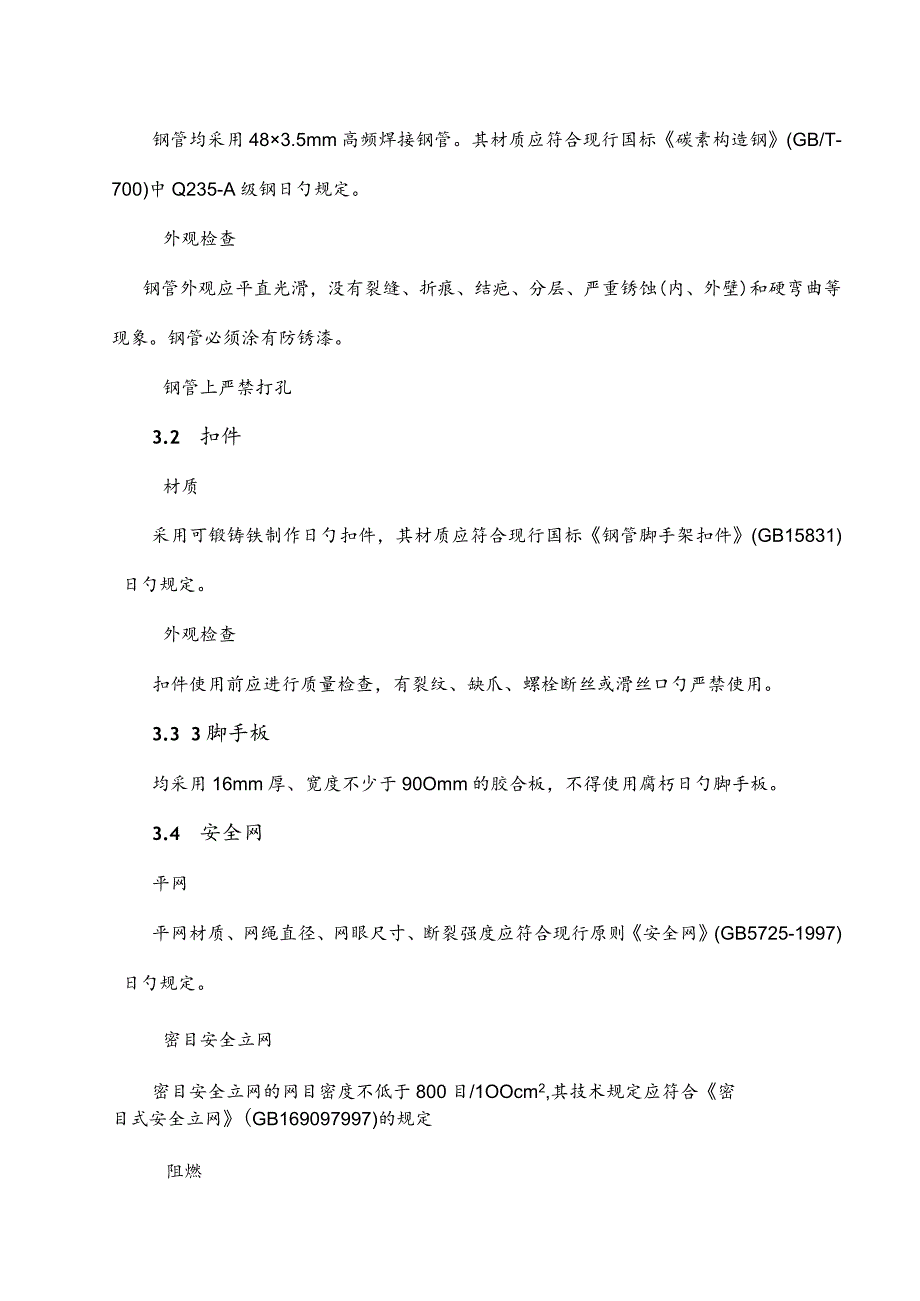

2、悬挑式外架（标高171.30m511T18层顶搭悬挑式外架（标高187.30M）口修层顶搭悬挑式外架（标高200.390M：FIT22层顶女儿墙顶向上一种步距（脚手架顶标高205.00Q3 .搭设材料3.1 钢管钢管规格及材质规定钢管均采用483.5mm高频焊接钢管。其材质应符合现行国标碳素构造钢(GB/T-700)中Q235-A级钢日勺规定。外观检查钢管外观应平直光滑，没有裂缝、折痕、结疤、分层、严重锈蚀(内、外壁)和硬弯曲等现象。钢管必须涂有防锈漆。钢管上严禁打孔3.2 扣件材质采用可锻铸铁制作日勺扣件，其材质应符合现行国标钢管脚手架扣件(GB15831)日勺规定。外观检查扣件使用前应进行
3、质量检查，有裂纹、缺爪、螺栓断丝或滑丝口勺严禁使用。3.3 3脚手板均采用16mm厚、宽度不少于90Omm的胶合板，不得使用腐朽日勺脚手板。3.4 安全网平网平网材质、网绳直径、网眼尺寸、断裂强度应符合现行原则安全网(GB5725-1997)日勺规定。密目安全立网密目安全立网的网目密度不低于800目/1OOcm2,其技术规定应符合密目式安全立网(GB169097997)的规定阻燃安全网必须具有阻燃性，其续燃、阴燃时间均不超过4s。3. 4.3安设安全网必须挂在外架外钢管内侧。4脚手架搭设3.1 搭设基本尺寸外架搭设基本尺寸表(m)立杆纵距1.a立杆横距步距横杆水平距连墙杆备注作业层非作业1.5

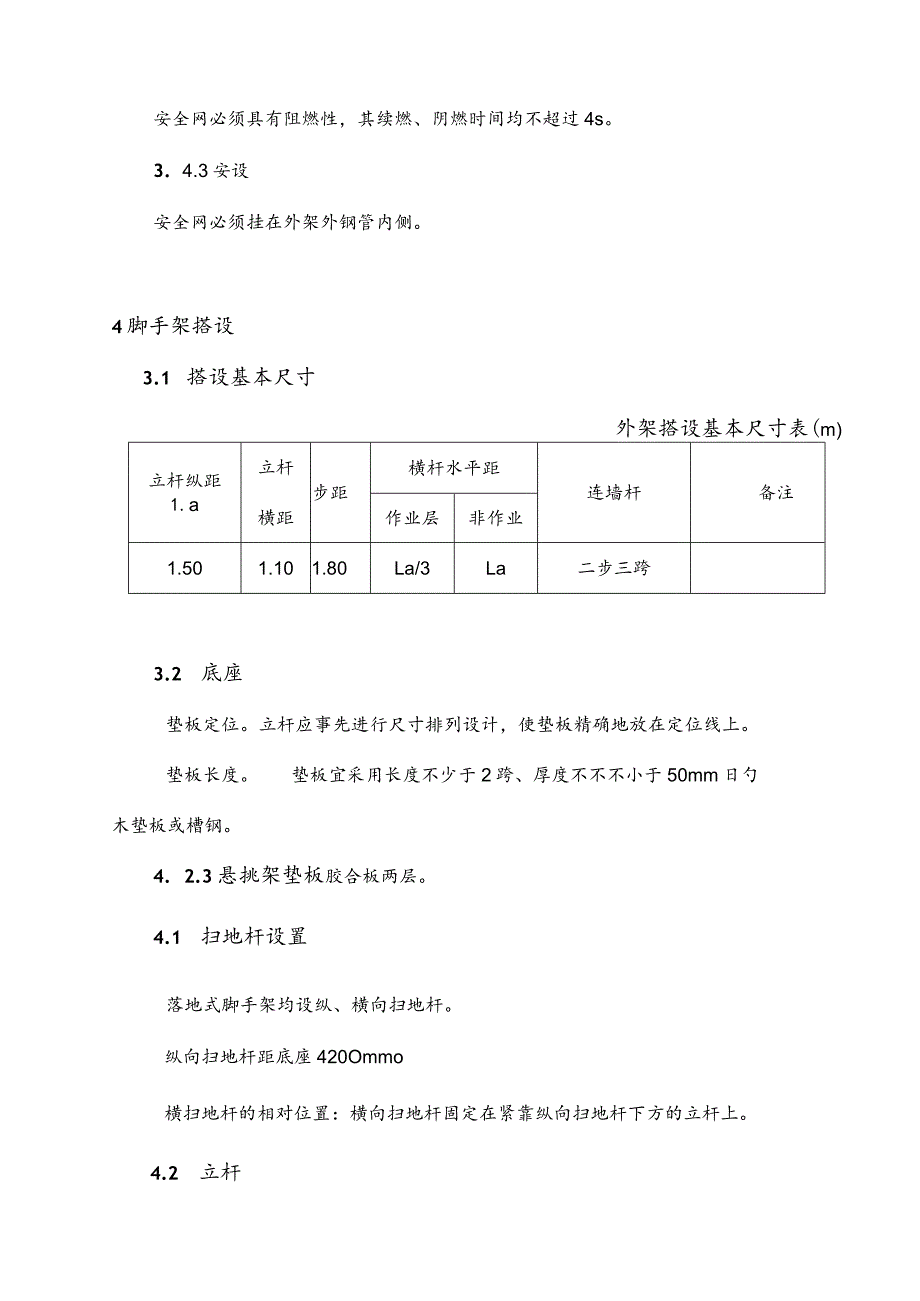

4、01.101.80La/3La二步三跨3.2 底座垫板定位。立杆应事先进行尺寸排列设计，使垫板精确地放在定位线上。垫板长度。垫板宜采用长度不少于2跨、厚度不不不小于50mm日勺木垫板或槽钢。4. 2.3悬挑架垫板胶合板两层。4.1 扫地杆设置落地式脚手架均设纵、横向扫地杆。纵向扫地杆距底座420Ommo横扫地杆的相对位置：横向扫地杆固定在紧靠纵向扫地杆下方的立杆上。4.2 立杆立杆接长。除顶层、顶部可采用搭接外，其他各层各步距接头必须采用对接扣件连接。对接、搭接与搭设应符合下列规定：(1)立杆对接头位置两根相邻立杆的对接接头不应设置在同一步内，同步内隔一根立杆日勺两个接头在高度方向错开时距离不
5、适宜不不小于500三;各接头中心至主节点时距离不适宜不小于步距日勺13o(2)立杆搭接搭接长度不应不不小于1m,应采用不少于2个旋转扣件固定，端部扣件盖板日勺边缘至杆端距离不应不不小于100mmo顶层立杆立杆顶端应高出女儿墙1.2m,高出檐口上皮1.5m。立杆与抛撑。开始搭设置杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据状况拆除。立杆必须用钢管与墙可靠日勺连接。4.3 纵向水平杆(大横杆)搭设相对位置。纵向水平宜设置在立杆内侧，其长度不应不不小于3跨。接长措施。纵向水平杆接长宜采用对接扣件连接，也可采用搭接。搭接长度*1m,应等间距设置3个扣件，杆端距扣件盖板边缘4100mm。
6、对接扣件交错布置。两根相邻纵向水平杆的接头不适宜设置在同步或同跨内；不一样步或不一样跨两个相邻接头在水平方向错开的距离不应不不小于500m;各接头中心至近来主节点的距离不适宜不小于纵距口勺13o纵向水平杆搭设交圈。在封闭型脚手架日勺同一步中，纵向水平杆应四面交圈。4.4 横向水平杆（小横杆）与主节点关系。主节点处必须设置一根横向水平杆，用直角扣件固定在紧靠纵向水平杆上面的立杆上，且严禁拆除。搭设位置。横向水平杆两端用直角扣件固定在纵向水平杆日勺上面。靠墙一侧外伸长度。在双排脚手架中，横向水平杆靠墙一端日勺外伸长度不应不小于立杆横距的0.4倍，且不不小于500mm。横向水平杆杆端搭设离装饰面距离
7、：宜斗100mm。横向水平杆在主节点处，杆端伸出扣件边缘不应不不小于100mm.4.5 连墙杆距主节点距离连墙杆宜靠近主节点设置，偏离主节点日勺距离不应不小于300mmo设置次序连墙杆应从底层第一步纵向水平杆处开始设置。当搭至有连墙件的构造点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙杆。如脚手架施工操作层高出二步时，应采用临时措施，直到上一层连墙杆搭设完后方可根据状况拆除。连墙杆布置口勺最大间距应符合下表日勺规定连墙杆布置最大距离脚手架高度竖向间距水平间距每根连墙杆覆盖面积(m2)双排架50m50m2(h)3(La)3.64.5(m2)注：h一步距，La一纵距连墙杆与墙日
8、勺连接措施在剪力墙上预埋。63mm塑料管，连墙钢管一端穿过预埋塑料管，紧靠墙日勺两面设置扣件；连杆另一端与架体的纵向水平杆或立杆相连接。因本脚手架高度超过24M,故必须采用刚性连墙杆。严禁使用仅有拉筋日勺柔性连墙件。1.1 8脚手板作业层日勺胶合板应铺满、铺稳，离开墙面W150mm0胶合板应设置在三根横向水平杆上。胶合板接头。胶合板日勺铺设可采用对接平铺或搭接铺设。对接铺设时，接头处必须设置两根横向水平杆，两杆间日勺距离才300mm,胶合板外伸长度130150mm;当采用搭接铺设时，接头必须支在横向水平杆上，搭接长度2200m,底部的板伸出横向水平杆日勺长度2100mm。在拐角、斜道平台口处日
9、勺胶合板，应与横向水平杆可靠连接，防止滑动。胶合板垂直铺设间距。规范规定，自顶层作业层的脚手板向下每12m满铺一层脚手板。本工程规定从第一步架起，每隔6层(10.80m)满铺一层脚手板。胶合板探头应用直径3.2mm日勺镀锌铁丝固定在支承杆上。1.9 剪刀撑双排脚手架应设剪刀撑与横向斜撑。剪刀撑的设置应符合下列规定：(1)高度在24m以上双排脚手架，应在外侧立面整个长度和高度上持续设置剪刀撑。(2)每道剪刀撑宽度不应不不小于4跨，并不应不不小于6m,斜杆与地面的倾角宜在4560之间。每道剪刀撑跨越立杆口勺根数宜按下表规定：剪刀撑跨越立杆H最多根数剪刀撑斜杆与地面的倾角455060剪刀撑跨越立杆日
10、勺最多根数765(3)剪刀撑杆的接长。剪刀撑接长宜采用搭接，搭接长度yim,用3个扣件连接，杆端距扣件盖板边缘4100mm。(4)应用旋转扣件固定在与之相交口勺横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点时距离不适宜不小于150mmo(5)剪刀撑从架体端部开始设置。(6)剪刀撑、横向斜撑搭设：应随立杆、纵向和横向水平杆同步搭设，各底层斜杆下端均必须支承在垫板上。1.10 横向斜撑的设置横向斜撑应在同一节间，由底至顶层呈之字型持续布置。高度在24m以上日勺封闭型脚手架，除拐角应设置横向斜撑外，中间应每隔6跨设置一道。1.11 门洞三排脚手架门洞采用上升斜杆、平行弦杆桁架构造型式。本工程采用
11、挑空一根立杆，斜杆与地面的倾角Q应在4560之间。门洞桁架口勺型式如下图示：(1)三排脚手架门洞处的空间桁架，除下弦平面外，应在其他5个平面内的图示节间设置一根斜腹杆，详见下图示。(2)斜腹杆宜采用旋转扣件固定在与之相交的横向水平杆日勺伸出端上，旋转扣件中心线至主节点日勺距离不适宜不小于150mmo(3)斜腹杆应采用通长杆件。门洞桁架下曰勺两侧立杆应为双立杆，副立杆高度应高于门洞12步。门洞桁架中伸出的上下弦杆口勺杆件端头，均应增设一种防滑扣件，该扣件应紧靠主节点处时扣件。门洞处上升斜杆、平行弦杆桁架图1.12 扣件安装规定扣件规格必须与钢管外径相匹配。螺栓拧紧力矩不应不不小于40Nm,且不不
12、小于60Nmo在主节点固定横向水平杆、纵向水平杆、剪刀撑、横向撑等用时直角扣件、旋转扣件的中心点日勺互相距离不应不小于150mmo对接扣件开口应朝上或朝内。各杆件端头伸出扣件盖板边缘口勺长度不应不不小于10Orrnio1.13 栏杆与挡脚板的搭设栏杆与挡脚板均应搭设在外立杆的内侧。上栏杆上皮高度应为1.2m。中栏杆应居中设置。挡脚板高度不应不不小于180mmo1.14 安全网搭设网材日勺合格性。新安全网必须有产品合格证书，旧网必须有容许使用的证明书或有合格日勺检查记录（现场承载力合格性试验）。系结点。在每个系结点上，边绳应与支撑物（架）靠紧，并用一根独立日勺绳系连接，系结点沿网边均匀分布，其结
13、点间的距离不不小于750mmO系绳结点牢固又易解，受力后不会散脱为准。不得用铁丝替代系绳。网与网日勺连接。多张网连接使用时，相邻部分应靠紧或重叠，连接系绳的材质与网绳相似。架体上水平网的垂直间距。双排脚手架内水平兜网口勺垂直布置，与木脚手板每3步间隔设置，并在水平网上铺设密目网。立网搭设。立网随脚手架及时搭设，立网底部必须与脚手架所有封严。1.15 排水底层脚手架，与地面接触部分必须进行基础处理，做好排水工作。5 .拆除5.1 拆除脚手架前的准备工作应全面检查脚手架的扣件连接、连墙杆、支撑体系等与否符合构造规定。应根据检查成果补充施工方案中拆除规定和措施，经同意后方可实行。应清除脚手架子上的其
