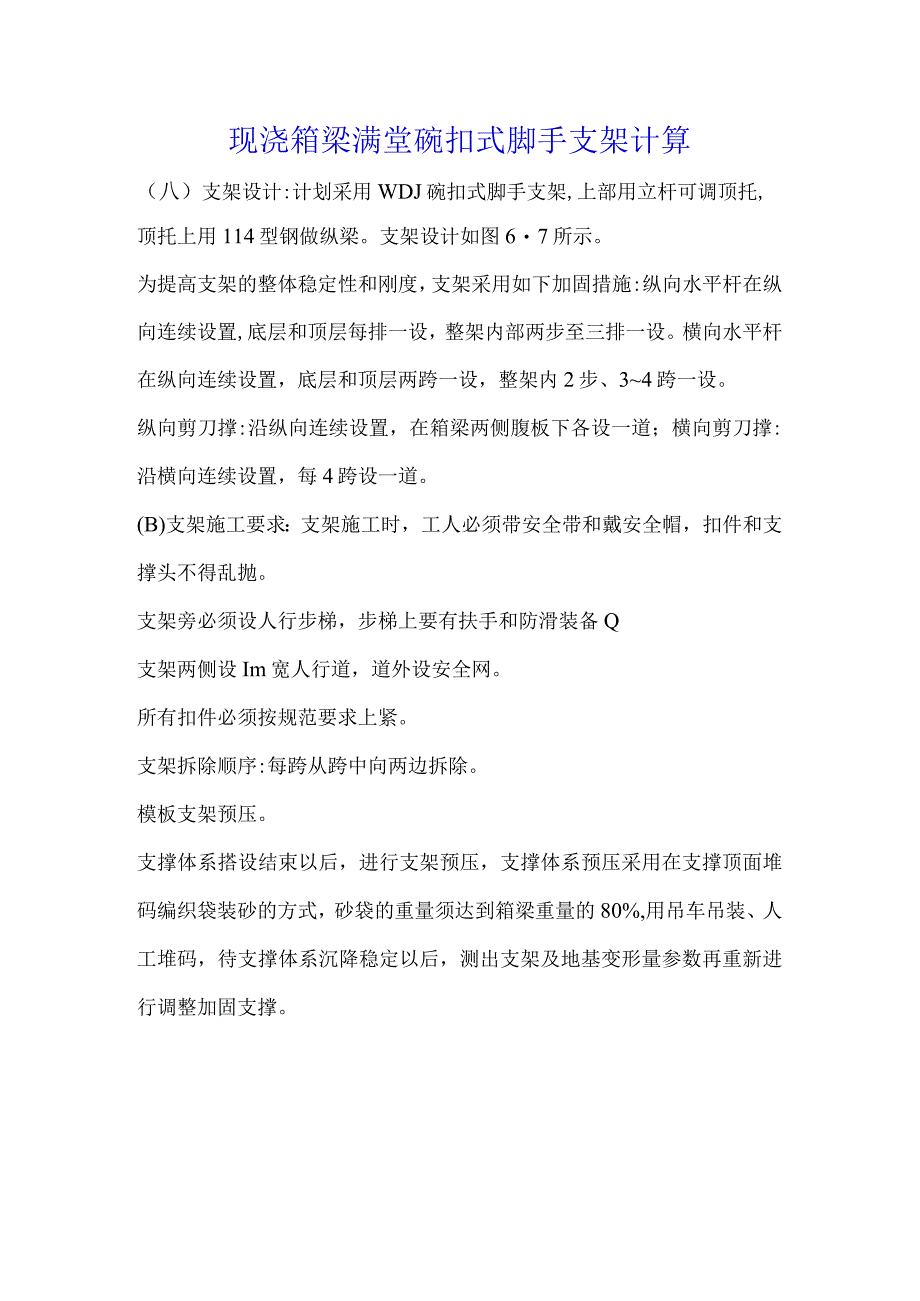

1、现浇箱梁满堂碗扣式脚手支架计算（八）支架设计:计划采用WDJ碗扣式脚手支架,上部用立杆可调顶托,顶托上用114型钢做纵梁。支架设计如图67所示。为提高支架的整体稳定性和刚度，支架采用如下加固措施:纵向水平杆在纵向连续设置,底层和顶层每排一设，整架内部两步至三排一设。横向水平杆在纵向连续设置，底层和顶层两跨一设，整架内2步、34跨一设。纵向剪刀撑:沿纵向连续设置，在箱梁两侧腹板下各设一道；横向剪刀撑:沿横向连续设置，每4跨设一道。(B)支架施工要求：支架施工时，工人必须带安全带和戴安全帽，扣件和支撑头不得乱抛。支架旁必须设人行步梯，步梯上要有扶手和防滑装备Q支架两侧设Im宽人行道，道外设安全网。

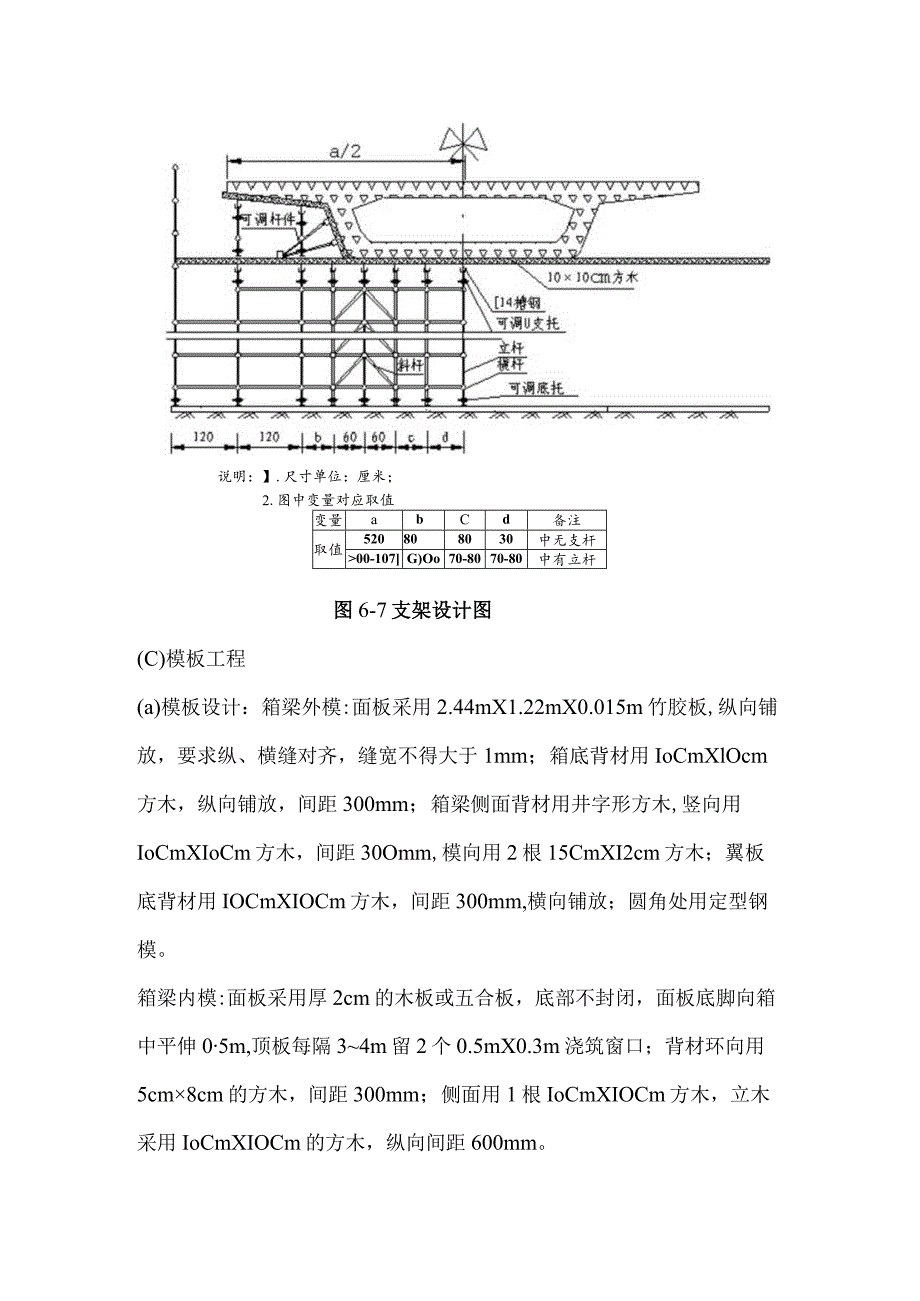

2、所有扣件必须按规范要求上紧。支架拆除顺序:每跨从跨中向两边拆除。模板支架预压。支撑体系搭设结束以后，进行支架预压，支撑体系预压采用在支撑顶面堆码编织袋装砂的方式，砂袋的重量须达到箱梁重量的80%,用吊车吊装、人工堆码，待支撑体系沉降稳定以后，测出支架及地基变形量参数再重新进行调整加固支撑。变量abCd备注取值520808030中无支杆00-107G)Oo70-8070-80中有立杆说明：】.尺寸单位：厘米；2.图中变量对应取值为:图6-7支架设计图(C)模板工程(a)模板设计：箱梁外模:面板采用2.44mX1.22mX0.015m竹胶板,纵向铺放，要求纵、横缝对齐，缝宽不得大于1mm；箱底背材

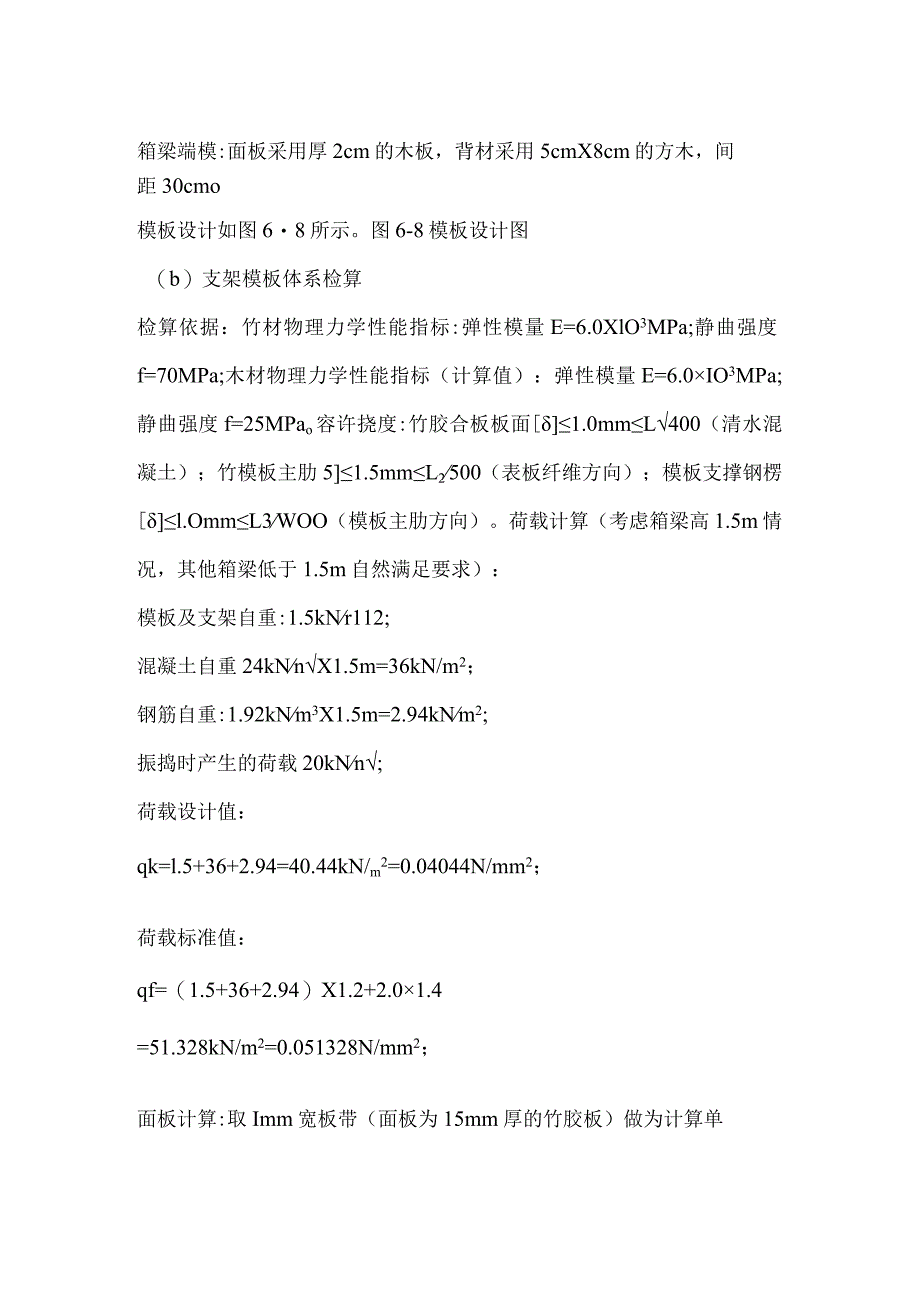

3、用IoCmXlOcm方木，纵向铺放，间距300mm；箱梁侧面背材用井字形方木,竖向用IoCmXIoCm方木，间距30Omm,模向用2根15CmXI2cm方木；翼板底背材用IOCmXIOCm方木，间距300mm,横向铺放；圆角处用定型钢模。箱梁内模:面板采用厚2cm的木板或五合板，底部不封闭，面板底脚向箱中平伸05m,顶板每隔34m留2个0.5mX0.3m浇筑窗口；背材环向用5cm8cm的方木，间距300mm；侧面用1根IoCmXIOCm方木，立木采用IoCmXIOCm的方木，纵向间距600mm。箱梁端模:面板采用厚2cm的木板，背材采用5cmX8cm的方木，间距30cmo模板设计如图68所示。
4、图6-8模板设计图（b）支架模板体系检算检算依据：竹材物理力学性能指标:弹性模量E=6.0XlO3MPa;静曲强度f=70MPa;木材物理力学性能指标（计算值）：弹性模量E=6.0IO3MPa;静曲强度f=25MPao容许挠度:竹胶合板板面1.0mmL400（清水混凝土）；竹模板主肋51.5mmL2500（表板纤维方向）；模板支撑钢楞l.OmmL3WOO（模板主肋方向）。荷载计算（考虑箱梁高1.5m情况，其他箱梁低于1.5m自然满足要求）：模板及支架自重:1.5kNr112;混凝土自重24kNnX1.5m=36kN/m2；钢筋自重:1.92kNm3X1.5m=2.94kNm2;振捣时产生的荷载
5、20kNn;荷载设计值：qk=l.5+36+2.94=40.44kN/m2=0.04044N/mm2；荷载标准值：qf=（1.5+36+2.94）X1.2+2.01.4=51.328kN/m2=0.051328N/mm2；面板计算:取Imm宽板带（面板为15mm厚的竹胶板）做为计算单元，1=281.2Imm3W=37.51mm3o取次楞间距为250mm,（面板按五跨连续简支梁计算），则：荷载:qf=0.051328L=0.051328Nmm；qk=0.0372XL=0.04044N/mm；计算简图如图69所示。QXEEXEEXEtstAEEXk25025025025t125g图6-9模板计算简
6、图Km=O.119,Kf=0.644M=0.1190.0513282502=381.752Nmm；强度验算：=MW=10.18Nmm2/1.55=70/1.55=45.2N/mm2挠度验算：f=0.644X0.04044X2504/(1006000281.25)=0.60Lf=L400=0.625mmo次楞计算：当面板为竹胶板时，需要截面IOCmXIOem的木方(I=4.167X106mm4,W=0.833105mm3)做次楞，次楞的间距为250mm,主楞的间距为600mm,则次楞所受的荷载：qf=0.051328X250=12.83Nmm；qk=0.04044250=10.11N/mm,计算
7、简图如图6-10所示。Q&Zx三ZxZK600*600*600*600*6001图6-1。次楞计算简图M=0.119qfL2=0.11912.836002=5.51105Nmm。强度验算：=MW=5.51/0.833=6.61Nmm2刚度验算：f=0.644qkL4100EI=0.64410.116004/(10090004.167106)=0.22mmLf=L500=1.2mmo主楞计算：主楞选用114的工字钢，则J=712cm3W=101.7cm3o荷载:qt=0.051328X1200=61.60Nmm;qk=0.040441200=48.53Nmmo计算简图如图6-11。k1200*1
8、200*1200*1200*120On图6T1次楞计算简图取立杆间距为1200mm,纵肋按五连跨连续简支梁计算。Km=O.119,Kf=0.644M=O.119qfL2=0.11961.6012002=10.56106Nmm强度验算：=MW=10.56IO6/101700=103.87Nmm2。刚度验算：f=0.644qkl4100EI=0.64448.53Xl2004/(1007120000X2.06XlO5)=0.43mmf=1/1200=1.2mm箱梁支撑立杆计算：梁底立杆采用碗扣脚手架，立杆间距为0.6mX1.2m,横杆步距60Omm,查建筑工程脚手架实用手册，横杆步距600mm时，单
9、根立杆允许荷载Pmax=40kN则单根立杆受力P=0.0513286001200=36.96kNPmaxMOkN地基承载力：立杆支撑于100mmC15素混凝土上，混凝土沿箱梁方向布置，宽度宽于立交桥面宽度1.0m。要求素混凝土的承载力：Pmin=36956/(200600)=0.308Nmm2o(D)箱梁侧模、翼板底模的验算Q235钢材的弹性模量E=2.06105MPa;Q235钢材强度的设计值:抗拉抗压抗弯强度f=215MPa;抗剪强度fv=125MPa焊缝强度设计值:抗拉抗压抗弯强度flu=160MPao普通螺栓连接强度:抗拉强度ftb=170MPa;抗剪强度fvb=130MPa;受压构件
10、容许长细比入=150o翼板和侧板为整体定型模板，肋板选用5mm厚的Q235钢板，横向间距侧板为0.6m,翼板0.5m,纵向间距均为0.4m。侧板只受侧压力，而翼板受垂直压力，因此只检算翼板满足刚度要求就可以了。模板及支架自重:1.5kNr112;混凝土自重:24kNm3X0.2m=4.8kN/m2；钢筋自重:1.92kN/X0.2m=0.384kN/m2；振捣时产生的荷载:2.0kN/m2；浇筑混凝土的荷载:2.0kN/m2；荷载设计值：qk=l.5+4.80.384+2.0=6.684kNm2=0.0067kN/mm2；荷载标准值：qf=(1.5+4.8+0.384)1.2+2.00.2+2.0=10.40kNm2=0.0104kN/mm2；从计算结果看，翼板的荷载均小于底板的荷载，所以翼板模板和支架的选择能满足使用要求。
