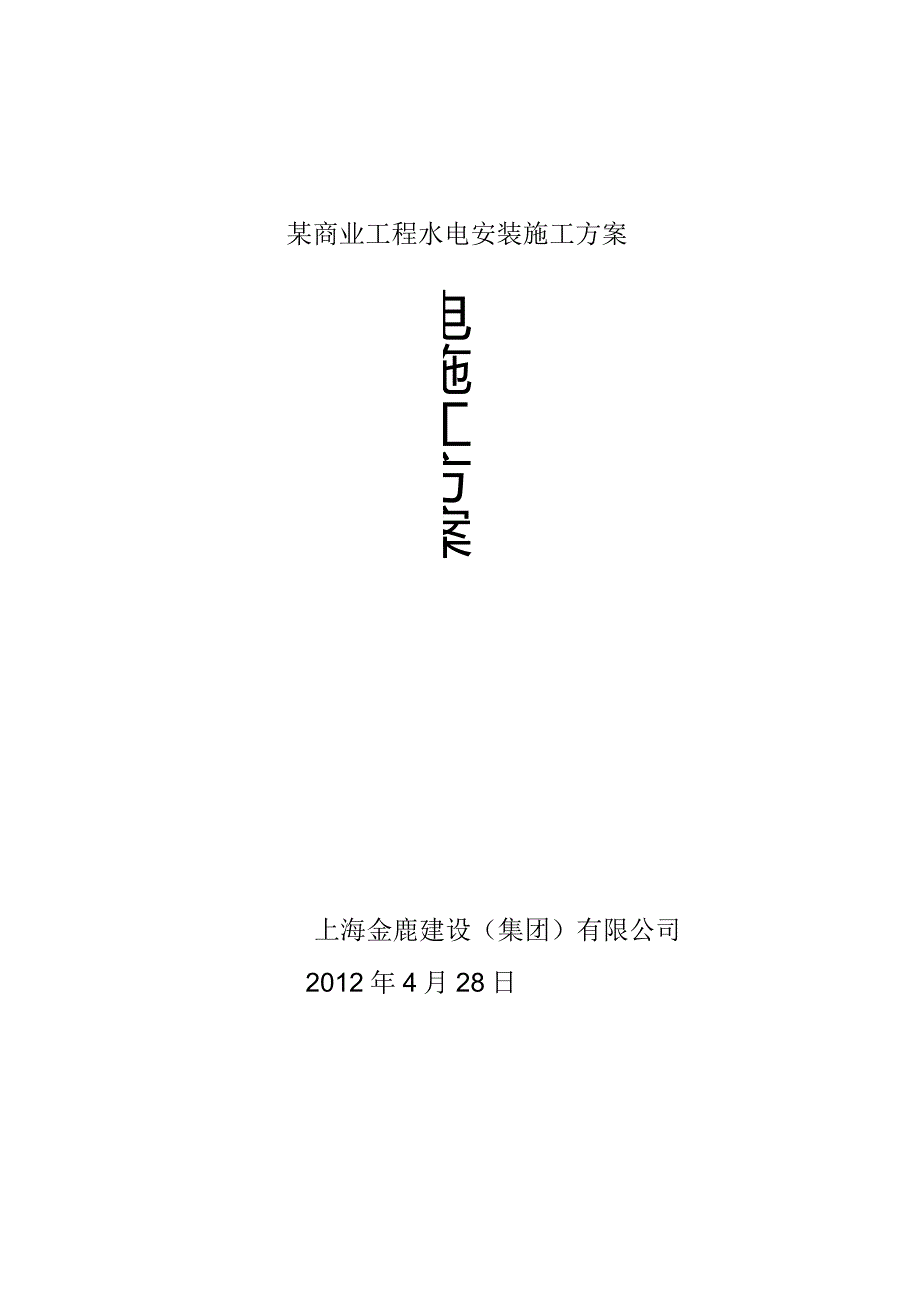

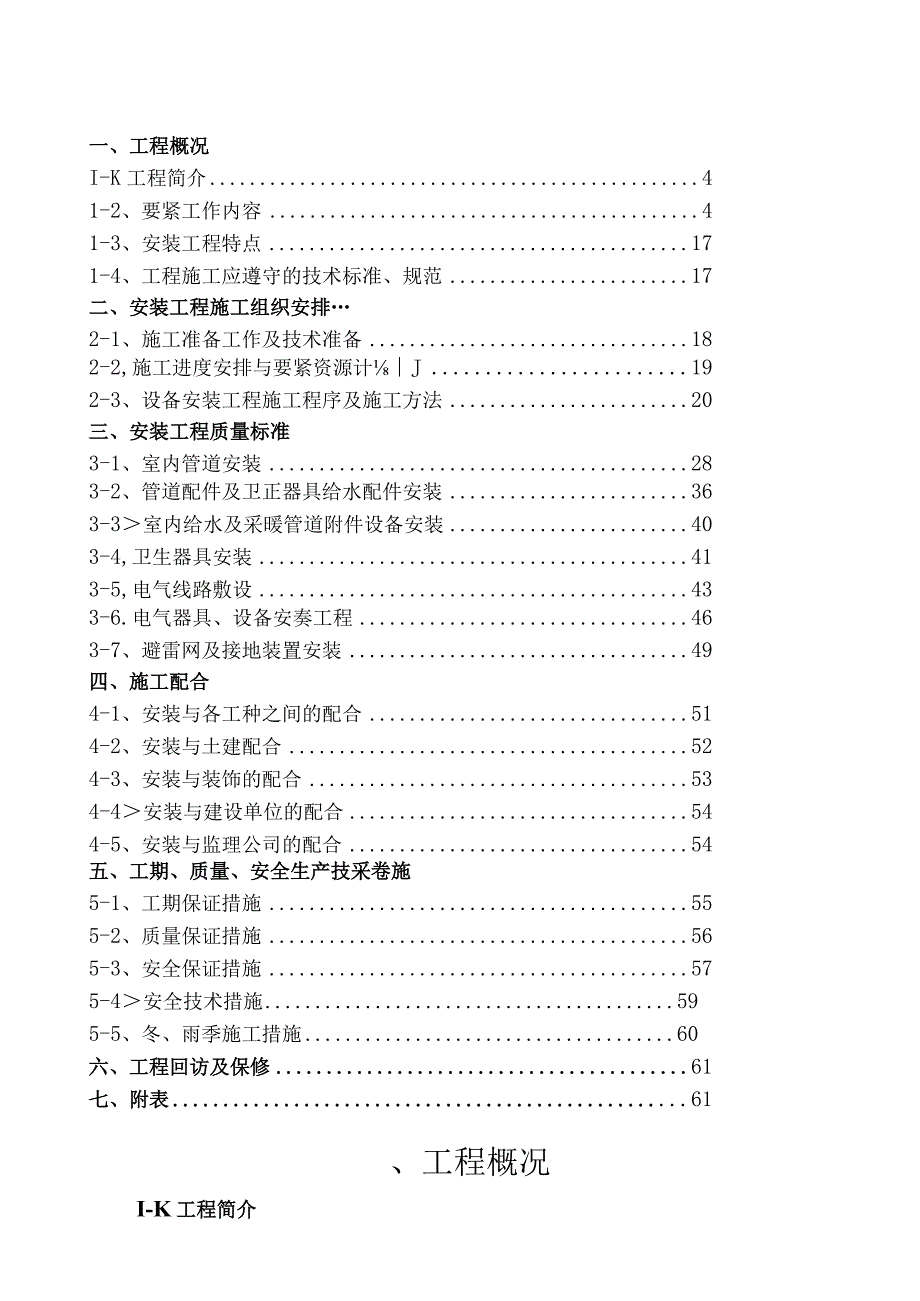

1、某商业工程水电安装施工方案电施工方案上海金鹿建设（集团）有限公司2012年4月28日一、工程概况I-K工程简介41-2、要紧工作内容41-3、安装工程特点171-4、工程施工应遵守的技术标准、规范17二、安装工程施工组织安排2-1、施工准备工作及技术准备182-2,施工进度安排与要紧资源计J192-3、设备安装工程施工程序及施工方法20三、安装工程质量标准3-1、室内管道安装283-2、管道配件及卫正器具给水配件安装363-3室内给水及采暖管道附件设备安装403-4,卫生器具安装413-5,电气线路敷设433-6.电气器具、设备安奏工程463-7、避雷网及接地装置安装49四、施工配合4-1、安

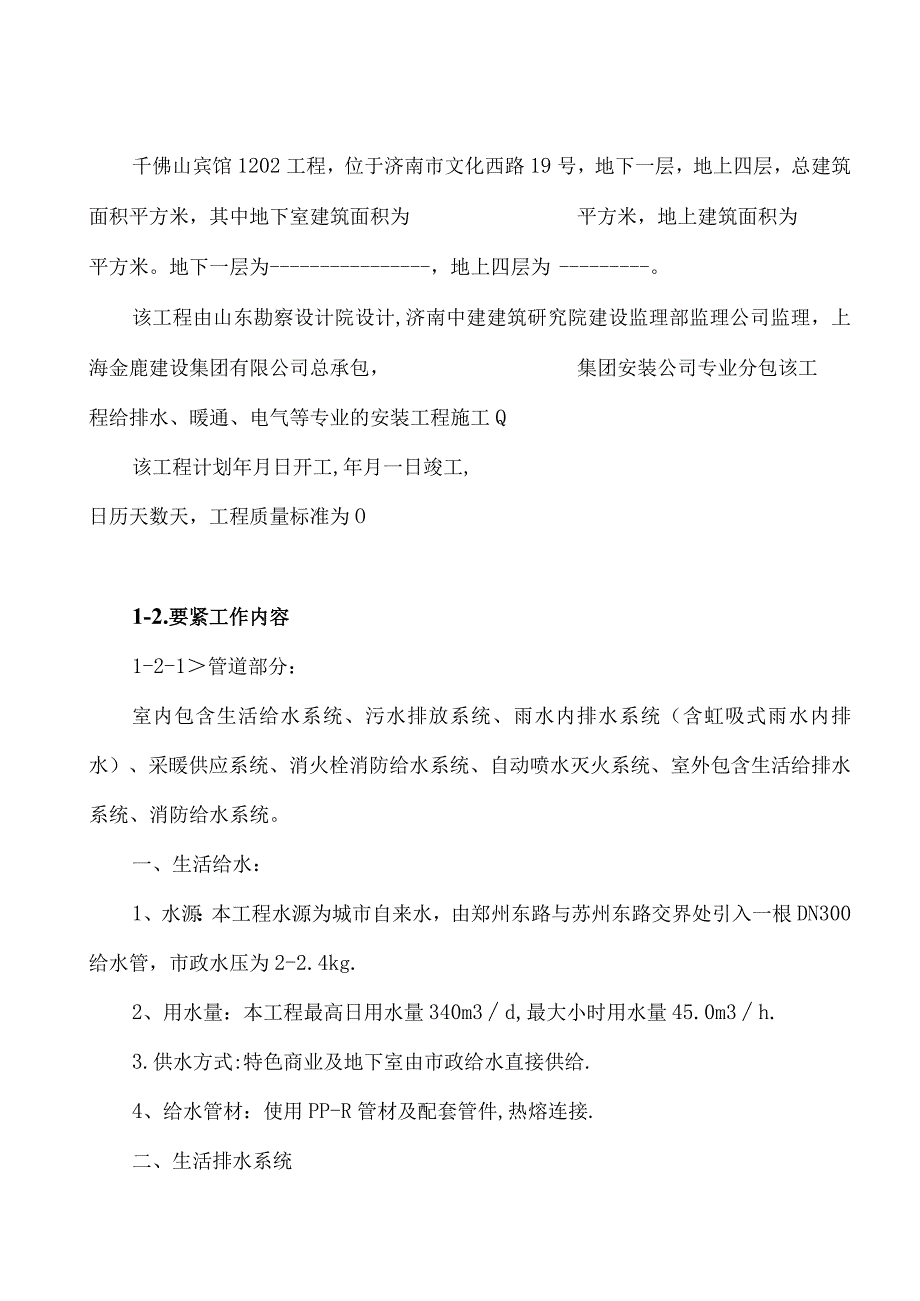

2、装与各工种之间的配合514-2、安装与土建配合524-3、安装与装饰的配合534-4安装与建设单位的配合544-5、安装与监理公司的配合54五、工期、质量、安全生产技采卷施5-1、工期保证措施555-2、质量保证措施565-3、安全保证措施575-4安全技术措施595-5、冬、雨季施工措施60六、工程回访及保修61七、附表.61、工程概况I-K工程简介千佛山宾馆1202工程，位于济南市文化西路19号，地下一层，地上四层，总建筑面积平方米，其中地下室建筑面积为平方米，地上建筑面积为平方米。地下一层为，地上四层为。该工程由山东勘察设计院设计,济南中建建筑研究院建设监理部监理公司监理，上海金鹿建设集
3、团有限公司总承包，集团安装公司专业分包该工程给排水、暖通、电气等专业的安装工程施工Q该工程计划年月日开工,年月一日竣工,日历天数天，工程质量标准为O1-2.要紧工作内容1-2-1管道部分：室内包含生活给水系统、污水排放系统、雨水内排水系统（含虹吸式雨水内排水）、采暖供应系统、消火栓消防给水系统、自动喷水灭火系统、室外包含生活给排水系统、消防给水系统。一、生活给水：1、水源：本工程水源为城市自来水，由郑州东路与苏州东路交界处引入一根DN300给水管，市政水压为2-2.4kg.2、用水量：本工程最高日用水量340m3d,最大小时用水量45.0m3h.3.供水方式:特色商业及地下室由市政给水直接供给
4、.4、给水管材：使用PP-R管材及配套管件,热熔连接.二、生活排水系统1、排水系统使用污、废水合流，生活污水排至市政污水管道,进入城市污水处理厂.2、排水横管的坡度：DN50,i20.035.DN75,i0.025.DNlOO,iO.02.DN150,i0.01.DN200,i0.008;.排水横管支管坡度为0.026.排水立管转弯及排水立管与排出管连接管应使用两个45度弯头或者使用斜三通连接,排水三通应使用顺水三通或者斜三通配件.管道待主体竣工后再与室外检查井连接.3、换热间污水提升后排至室外排污降温池,降温后排放到市政污水系统.4、地下车库地面设有排水沟，以不小于0.005的坡度向集水坑,
5、集水坑入口处设置隔油器,坑内设潜水排污泵,污水经提升后排至室外污水管.5、地下超市地面两处设有排水沟，以不小于0.005的坡度向集水坑，坑内设潜水排污泵,污水经提升后排至室外污水管.6、地下一层卫生间污水由泵提升排放,地上部分靠重力自流.7、管材：提升污水排放管使用浸热沥青焊接钢管,其余水平管使用PVC-U管材及配套管件粘接,立管使用螺旋消音管粘接8、防火套管：管径大于等于DNlOo的排水干管在穿越楼板处紧贴楼板设置阻火圈.6、地漏：厨房及浴室使用网框式地漏,洗衣机采有洗衣机专有地漏,所有地漏及水封满足50mm.。五、雨水排水系统：1、屋面雨水经汇合后排入市政雨水管网，雨水管全部为内落水.2、
6、二层大平台部分使用虹吸式雨水内排水系统，3、下沉广场与西侧超市入口处设有排水沟，以不小于0.005的坡度向集水坑,坑内设潜水排污泵,雨水经提升后排至室外雨水管.4、管材：压力雨水排水使用浸热沥青焊接钢管,二层平台使用虹吸式雨水内排水，其余水平管使用PVCHJ管材及配套管件粘接,立管使用螺旋消音管粘接.六、室外消防给水系统1、室外消火栓系统由位于地下室泵房内室外消防泵及稳压泵共同供给，2、本工程室外消防用水量30L/S.周围设有7组室外消火栓，间距不超过120米,保护半径不超过150米,室外消火栓管网成环型七、室内消火栓消防给水系统1、 供水方式：室内消火栓系统由地下室消防泵及屋顶水箱共同比供给
7、.系统设有自动巡检功能，保证火灾时任何部位有二股充实水柱到达.消火栓最不利点充实水柱不小于10.0m.2、 室内消火栓给水管道布置成环状，各层消防栓布置均能满足火灾时任何部位有二股充实水柱到达.3、 消火栓箱：室内使用单栓自救式消防卷盘组合型消火栓箱(SG24B65Z-J)箱内设置DN65消火栓一只，QZ19水枪一支，L=25m麻质内衬胶水龙带一条,各层箱内均不设置远距离消防泵启动按钮与指示灯各一只.消火栓口应朝外,栓口中心距楼面为Llln.4、 消火栓：本工程使用减压型消火栓(SNJ65-A弹簧式，阀后压力0.3Mpa),消火栓系统所需水压为0.5Mpa.5、 室外设有3座室外地上式消防接合
8、器,型号为SQS159-B.八、自动喷水灭火系统1、本工程的火灾危险等级按中危险11级设计，作用面积160m喷水强度8.OLmin.11喷头工作压力大于O.IOMpa,灭火用水量为30L/S,系统火灾连续时间为1小时.2、地下室内设有自喷水泵,使用报警阀的压力开关直接联锁自动启动喷淋泵.地下室泵房内共设置十套湿式报警阀，每只水力报警阀操纵的喷头数不超过800个。3、喷头部置及选型：地下商业及仓储用房使用快速响应喷头,其余使用普通喷头.有吊顶的房间使用吊顶型喷头,其余使用直立型喷头.车库内使用易熔合金喷头,喷头动作温度为73,其余喷头的动作温度为68,当通风管道等障碍物的宽度大于L2m时，其下方
9、应增设喷头，。增设喷头d的上方有空隙时,设集热板.4、报警阀前后设有信号阀，每层及每个防火分区均设有水流指示器与信号阀，水流指示器型号为ZSJZTI,每区系统喷水管最顶端设自动排气阀，自动排气阀前设有相应规格的铜截止阀,每个报警阀操纵的最不利点喷头处设有末端试水装置.其他防火分区楼层均设置DN25的试水阀.为了保证消防用水的可靠性,要紧阀门使用信号操纵阀，显示各阀门开启状态.所有报警阀信号与消防操纵中心联控.报警阀前的水管接屋顶水箱出水管.室外设置二处室外地上式消防水泵接合器及自动喷水灭火系统加压泵,水泵接合器型号为SQS150-B.自喷系统所需水压0.55Mpa.6、 管材及连接方式:室内消
10、火栓系统及自动喷水灭火系统均使用内外壁热镀锌钢管及配件.管径VDNlOO使用螺纹连接.管径NDN100使用沟槽式连接.九、灭火器配置：1、本工程车库的灭火器配置火灾危险类别为B类,其余为A类.2、本工程为一类高层建筑的裙房,属中重危险级.A类火灾单具灭火器最小配置灭火级别为2A,B类火灾单具灭火器最小配置灭火级别为55B.3、每个消火栓箱下设灭火器箱一个，内置2具磷酸镀盐干粉灭火器MFABC4（4kg）;4、变配电室均增设二个灭火箱，内置2具磷酸钱盐干粉灭火器MFABC4（4kg）;十、气体灭火系统性气体灭火由专业厂家设计并完成施工l-2-2电气部分一、供电部分：1、电源：本工程按一级负荷供电
11、，电源由二个独立变电站使用IOKV电源引来，低压加柴油机发电机组（供动力配电），应急电源使用EPS应急电源；2、设备容量Pe=3600K肌其中电力2200KW（未包含冷动站及弱电设备的用电量）、照明1400KW,消防设备容量Pe=804KW,应急照明Pe=173KW（由EPS提供）；3、低压配电系统使用放射式与树干式相结合的方式，关于单相容量较大的负荷或者重要负荷使用放射式供电;关于照明及通常负荷使用树干式与放射式相结合的供电方式；4、功率因数补偿，在地下二层变电所集中补偿，要求荧光灯单灯补偿，使用CoS0.90；5、重要负荷均使用双电源末端自动互投。二、电力配电系统：1、冷冻站、非消防电梯及
12、新风机使用放射式及树干式相结合供电；2、为保证重要负荷的供电，对重要设备如：消防用电设备（消防水泵、喷洒泵、正压送风机、排烟风机、消防电梯等）、计算机中心、消防操纵中心、电话机房等均使用双回路、专用电缆供电，在最末一级配电箱处设双电源互投，其它电力设备使用放射式或者树干式方式供电；3、低压电源线路，由变电所用电缆桥架或者穿管敷设至电气竖井，由电气竖井母线槽或者电力电缆经桥架或者金属线槽，镀锌钢管敷设至各末端配电箱;4、低压出线电缆使用ZRTJFV-6001000交联辐照聚氯乙烯绝缘，聚氯乙烯护套铜芯电力电缆，对消防设备及重要设备的供电电缆使用NH-YJFV-600/1000交联辐照聚氯乙烯绝缘
13、，聚氯乙烯护套铜芯耐火电力电缆明敷在电缆桥架上，若不敷设在桥架上，应穿镀锌钢管明敷设或者暗敷设。配电竖井为电缆明敷设。三、设备安装：1、所有落地式配电箱的安装，在安装前均做高为12OnIm基座与预埋8#槽钢及螺栓；2、污水泵、排风机、送新风机等均为明装（或者暗装），下沿距地为L4m；3、本工程各类工艺动力配电箱均明装或者暗装，下沿距地为1.4m；4、所有双电源互投箱均明装（除系统图注明外），下沿距地为L2m；5、配电竖井动力配电箱均明装，下沿距地为L4m；6、操纵线为ZR-KVV型电缆，与消防有关的操纵线为NH-KVV耐火型电缆。四、照明系统：1、光源，走廊灯均使用节能筒灯，大餐厅、法庭、办公
14、室等使用嵌入式双管或者三管荧光灯，大法庭使用CoRSo高光效节能灯，各设备用房使用广照型工厂灯或者荧光灯，二层大厅与一层羽毛球场使用高光效金卤灯；2、根据建设单位要求，案卷档案库照明只预留电源，其照明等档案柜布置好后，再行施工；3、应急照明：消防操纵室、电话机房、计算机中心、楼梯间、消防泵房、风机房等按正常照明100%考虑，门厅、走廊、休息大厅等地方按30%考虑，各层疏散走廊、楼梯、拐角及出入口、楼梯等处均设疏散指示灯与标志照明灯，其选型符合消防局有关规定，上述灯具不带蓄电池，由EPS应急照明集中供电，其供电时间不能少于90分钟；4、照明、插座分别由不一致的支路供电，导线均使用BVFJ-450
15、/750型2.5mm2辐照聚氯乙烯绝缘铜芯线，穿热镀锌金属线路导管沿墙、现浇板、屋面内与人不能进入吊顶内暗敷设。5、照明系统配电方式：57、本工程的照明配电系统用在强电竖井内的插接式母线槽或者智能型分支电缆配电给各层照明配电箱，以便于安装与降低能耗；5-2、应急照明配电均以双电缆、树干式配电给各应急照明双电源切换箱加EPS应急电源；5-3,在各应急照明箱或者双电源照明切换箱均预留有火灾报警操纵模块,发生火灾时.,消防操纵中心根据防火分区接通火灾照明的疏散指示灯及标志照明灯。6、照明设备的安装：所有正常照明配电箱、应急照明配电箱均于墙上暗装（或者明装），下沿距地为L5米。电气竖井内照明箱为明装，下沿距地为1.3米。风机盘管的调速开关为L3米，跷板式灯具操纵开关（包含防溅式）为L3米,暗装插座箱下沿距地为05米，暗装插座，卫生间刮须插座为1.4米、其它插座为0.30米，双控开关与双极开关为1.30米。五、防雷接地及安全措施5-1、防雷保护（一）、本工程按一类防雷考虑；（二）、在屋顶设置避雷带使用10镀锌圆钢做防雷接闪器，凡突出屋面的所有金属构件，如金属杆（
