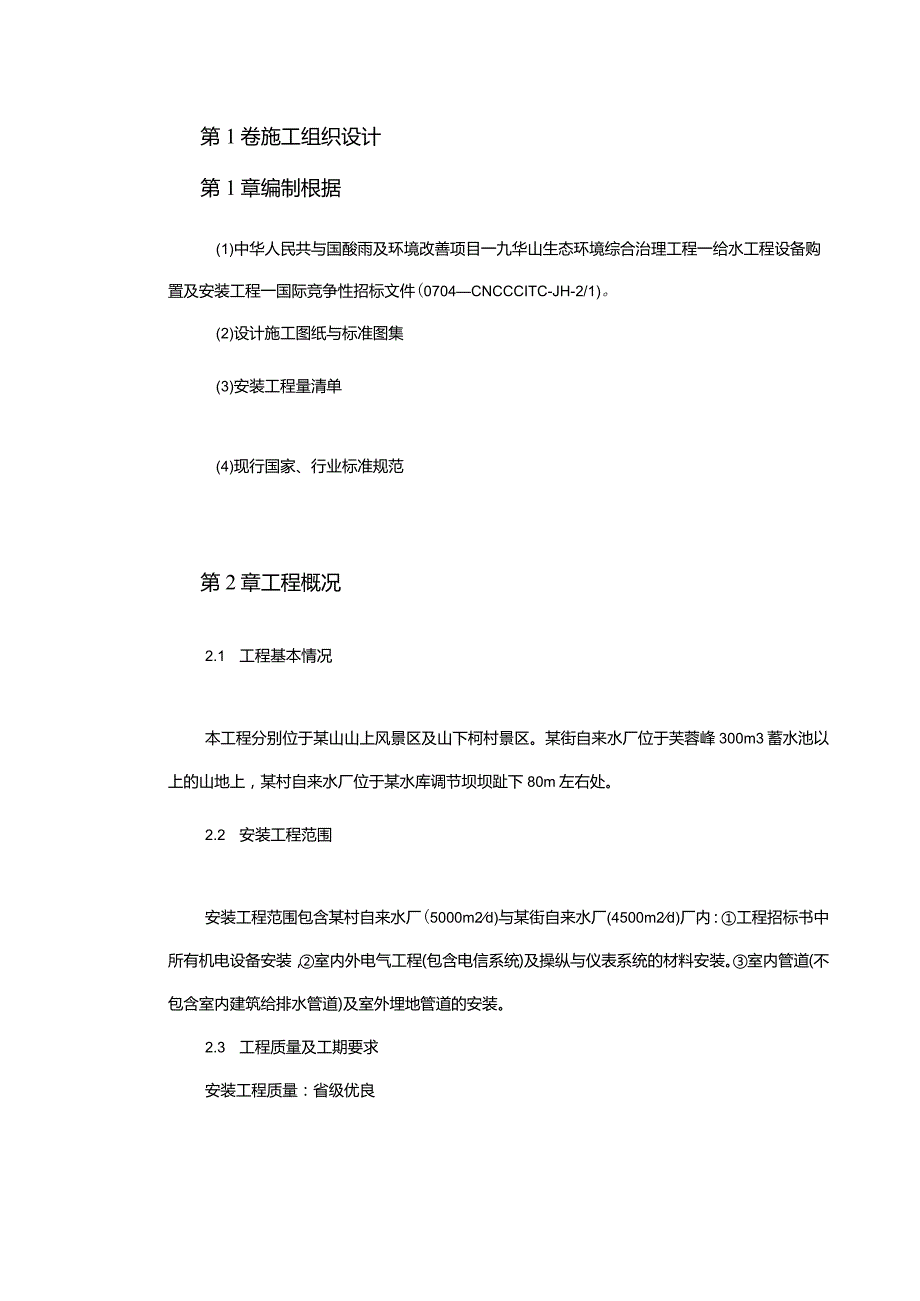

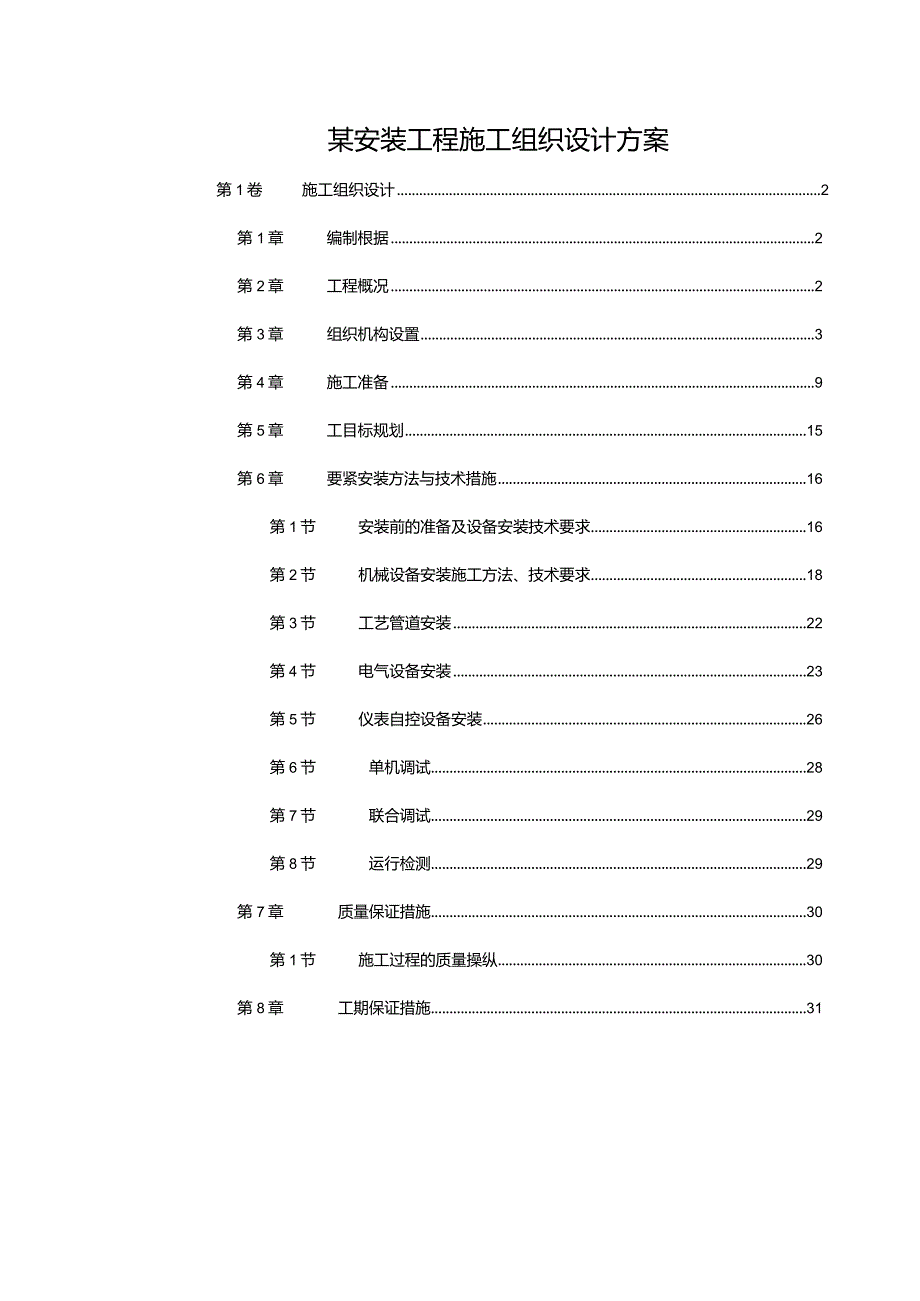

1、某安装工程施工组织设计方案第1卷施工组织设计2第1章编制根据2第2章工程概况2第3章组织机构设置3第4章施工准备9第5章工目标规划15第6章要紧安装方法与技术措施16第1节安装前的准备及设备安装技术要求16第2节机械设备安装施工方法、技术要求18第3节工艺管道安装22第4节电气设备安装23第5节仪表自控设备安装26第6节单机调试28第7节联合调试29第8节运行检测29第7章质量保证措施30第1节施工过程的质量操纵30第8章工期保证措施31第1卷施工组织设计第1章编制根据(1)中华人民共与国酸雨及环境改善项目一九华山生态环境综合治理工程一给水工程设备购置及安装工程一国际竞争性招标文件(0704C
2、NCCCITC-JH-2/1)。(2)设计施工图纸与标准图集(3)安装工程量清单(4)现行国家、行业标准规范第2章工程概况2.1 工程基本情况本工程分别位于某山山上风景区及山下柯村景区。某街自来水厂位于芙蓉峰300m3蓄水池以上的山地上，某村自来水厂位于某水库调节坝坝趾下80m左右处。2.2 安装工程范围安装工程范围包含某村自来水厂(5000m2d)与某街自来水厂(4500m2d)厂内：工程招标书中所有机电设备安装，室内外电气工程(包含电信系统)及操纵与仪表系统的材料安装。室内管道(不包含室内建筑给排水管道)及室外埋地管道的安装。2.3 工程质量及工期要求安装工程质量：省级优良工程工期：开工后

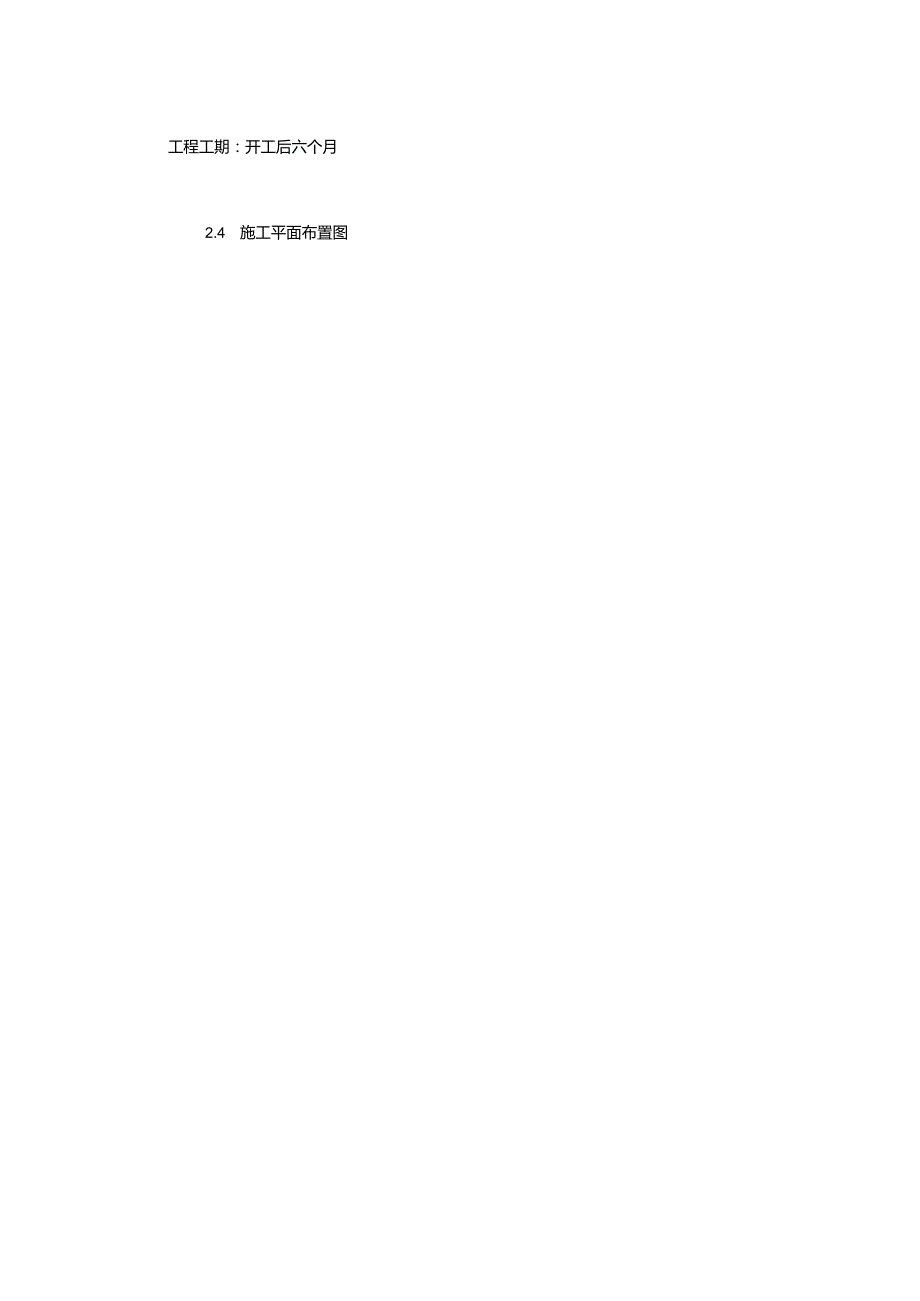

3、六个月2.4 施工平面布置图假如我方中标，我方施工将结合施工现场的情况，在土建工程施工中的临时道路，场地基础上，适当布置设备储运商检棚与备件仓库。合理搭建办公、生活、临时水电线路等设施。布置要具有全局性，前后兼顾，既要考虑道路畅通与材料的进退场又要考虑设备托运，吊装线路。3、现场施工组织机构及要紧工程人员简历第3章组织机构设置3.1 组织机构设置工程中标后，将按项目法组建项目经理部，设项目经理一人，项目副经理一人，施工现场技术负责人（项目总工程师）一人。项目经理部设工程部、物资设备部、安全质检部、计财部、综合办公室等质量保证体系的职能管理部门，同时结合本工程设备安装施工特点组建，设备安装施工队
4、、电气安装施工队、自控安装施工队、工艺管道施工队，形成强有力的专业化施工组织（项目经理部）组织机构详见下图。安装项目经理部组织机构框图3.2 项目经理部要紧施工管理技术人员名单姓名职务职称学历专业徐礼与项目经理工程师本科机电梁兴劭项目施工员工程师本科给排水曹怀林项目施工员工程师本科电气自动化江昶技术负责人高级工程师本科机械拟在本工程任职的要紧人员履历表姓名*年龄43专业设备安装职称工程师拟在工程中担任职务电气仪表施工员毕业87年毕业于西安理工大学电气自动化专业本科学校学历经历间时参加过施工的工程名称职登担任19施工99年安徽省与县第二自来水厂建设工程员19安化集团公司总排废水治理工程施工99年
5、员20合肥王小郢污水处理厂设备安装工程施工OO年员20阜阳市第二自来水厂输水管线安装工程施工00年员20合肥市望塘污水处理厂一期安装工程施工03年员安徽省建筑工程总公司先进生产者备注拟在本工程任职的要紧人员履历表姓名*年龄38专业设备安装职称工程师拟在工程中担任职务给排水施工员毕业学校89年毕业于同济大学暖通专业本科学历经历时间参加过施工的工程名称担任职务2003年1990年1997年2000年蚌埠市第一污水处理厂一期工程设备安装工程合肥市四水厂扩建工程合肥精细化工厂废水处理工程安庆石化总厂化肥厂液化气输送设施工程施工员施工员施工员施工员备具有建设部颁发壹级项目经理资质证书，获石化二期工程指挥
6、部立功证书，注具有较好的英语水平。第4章施工准备4.1要紧安装技术工人配置计划表4.2临时设施计划施工现场需设置能够满足施工要求的临时设施、其中要紧有：设备商检棚100m物资库房上100m2,临时办公生活住房200m2o临时电力线路500m,及其它相应给水、排水、道路及保护项目。4、3拟投入本工程的要紧施工机械，试验检测及测量设备4.3.1要紧施工机械设备表序工种设备安装电气安装自控安装管道安装合计管道工44电工15219电焊工11147钳工55仪表工22起重工224油漆工11114测量工112架子工22通讯工22普通技工6831027小计1915112368机械名称规格型容量主动率出厂时间位
7、数量Sl旧程度汽车吊QY16A16t1999年Z匚180%汽车吊8t1997Z匚17PY5141JQZ8年5%载重汽车EQ1090F5t2000年N匚175%交流电焊机BX3-50030kW2001年Z匚480%直流电焊机AX4-30030kW2001年Z匚280%家狐焊机NSA31530kW2000年Z匚170链条葫芦l-5tZ匚560%说明：其它设备需用时随时协调解决。4.3.2试验检测及测量设备测量及机电检测仪器设备F号名称规格单位数量1经纬仪台12水准仪台13框式水平仪200台24游标卡尺0-300把25百分表把26数字万用表PF5台17钳形表MG28台28兆欧表500V台19兆欧表1
8、000V台11O兆欧表2500V台111压力表块312万用表NF-64块121交直流电压表T19块21直流毫伏表C21块1314交直流电流表TlO块115直流毫安表C19块116三相移相器TXB-03台117单相调压器5KVA220/250台118相序表XZ-I台119晶体管多路稳压电源YJW-8D台12O交流电子稳压器614C台121双踪不波器R8台122低频信号发生器XD-I台123电秒表405台124数字频率计PPLla台125仪表互感器HLl只226半导体温度计60型台127测振仪G2套128机械式转速表40-4000rmin个129直流快速测试仪ZZC-H台130升压器台131操纵箱
9、台132变比仪台15、本工程应遵守的安装工程施工及验收标准所有设备的生产制造与材料采购标准务必满足招标文件规定，同时设备、电气、管道安装施工还应执行下列有关施工技术规范：机械设备安装工程施工及验收规范GB50231-97压缩机、风机、泵安装工程施工及验收规范GB50275-97钢结构工程施工质量验收规范GB50205-2001连续输送设备安装工程施工及验收规范GB50270-98起重设备安装工程施工及验收规范GB50278-98潜水搅拌机CJ/T109-2000排水工程机电设备安装质量检验评定标准SZ-06-99电气装置安装工程高压电气施工及验收规范GBJ147-90电气装置安装工程电力变压器
10、、油浸电阻器、施工及验收规范GBJ148-90.电气装置安装工程母线装置施工及验收规范GBJ149-90电气装置安装工程施工及验收规范GB50168-50172-92电气装置安装工程电气设备交接试验标准GB50150-91建筑电气工程施工质量验收规范GB50300-2002电气装置安装工程及验收规范GB50254-50259-96工业自动化仪表工程施工及验收规范GBJ93-86工业自动化仪表安装工程质量检验评定标准GBJ131-90给水排水管道工程施工及验收规范GB50268-97工业及金属管道施工及验收规范GB50235-97现场设备、工业管道焊接工程施工及验收规范GB50236-98埋地钢
11、管环氧煤沥青防腐层施工及验收规范SYJ4047-90埋地钢管石油沥青防腐层施工及验收规范SYJ4020-88工业设备、管道防腐蚀工程施工及验收规范HGJ229-91工业金属管道工程质量检验评定标准GB50184-93工业安装工程质量检验评定统一标准GB50252-946.施第5章工目标规划6.1 质量目标施工中严格按建筑安装工程质量检验评定标准进行分项、分部：单位工程的质量检验评定，同意业主及监理工程师与市工程质量监督站的监督检查，工程质量检验评定结果达到合格率100%,确保优质工程、争创省优、国优工程。6.2 工期目标施工安装工期计划为6个月（不含采购运输工期），确保按招标文件要求工期提早竣工。6.3 安全生产目标工程施工贯彻“安全第一，预防为主”的方针，施工过程中杜绝重大人身伤亡事故，轻伤负伤率操纵在0.5%下列。6.4 施工进度计划表第6章要紧安装方法与技术措施第1节安装前的准备及设备安装技术要求7.1.1 组织专业技术人员熟悉图纸技术资料与招标文件熟悉整个工程的施工特点与要点与设计意图，参加施工图技术交底，计算各分项分部工程的工作量，编制施工预算，提出劳动力计划、机械、设备计划与施工网络进度图，设备包装运输方案（在中标后2个月内递交业主批准），复核安装与建筑结构图是否一致，安装与土建施工应
