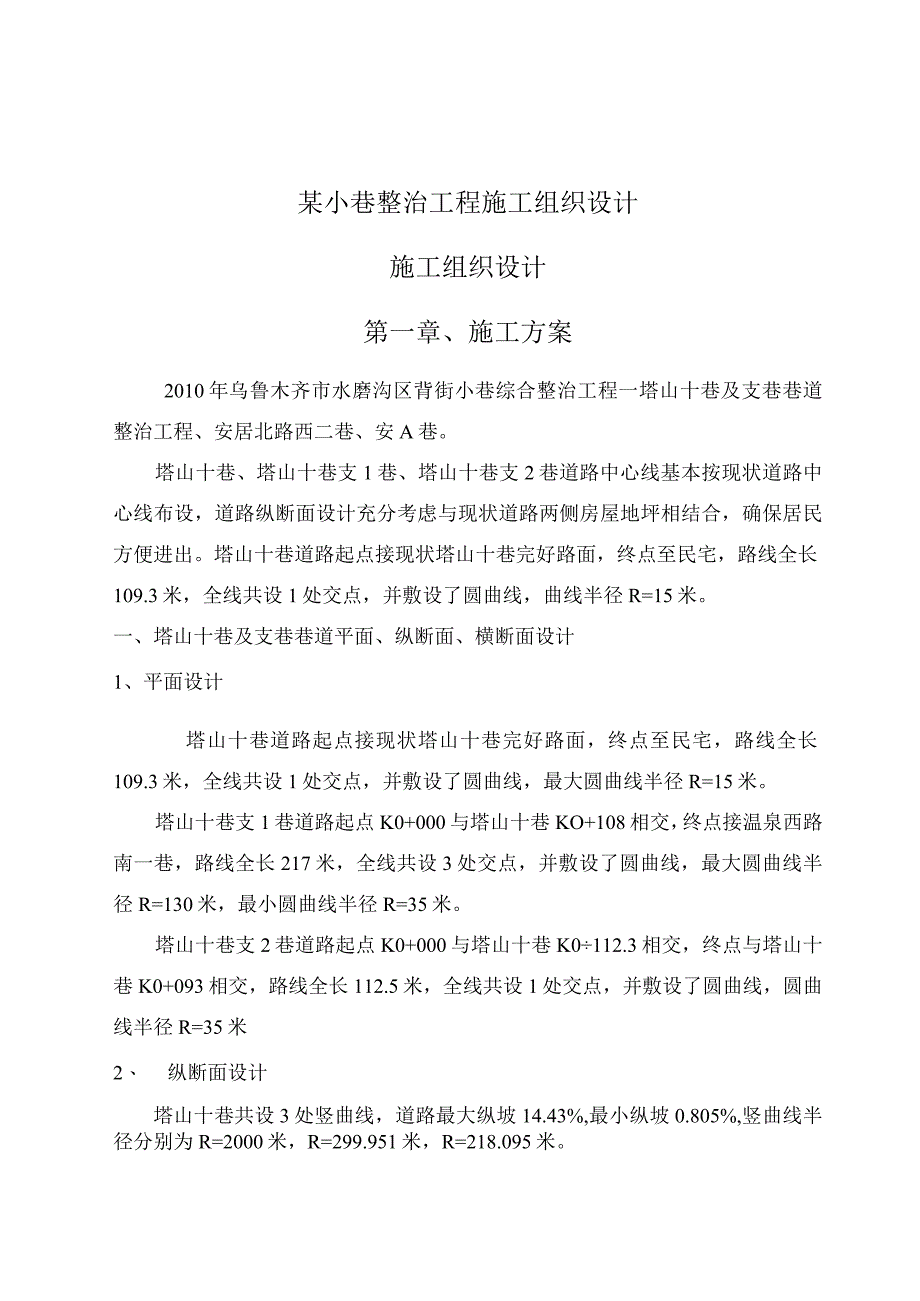

1、某小巷整治工程施工组织设计施工组织设计第一章、施工方案2010年乌鲁木齐市水磨沟区背街小巷综合整治工程一塔山十巷及支巷巷道整治工程、安居北路西二巷、安A巷。塔山十巷、塔山十巷支1巷、塔山十巷支2巷道路中心线基本按现状道路中心线布设,道路纵断面设计充分考虑与现状道路两侧房屋地坪相结合,确保居民方便进出。塔山十巷道路起点接现状塔山十巷完好路面,终点至民宅,路线全长109.3米,全线共设1处交点,并敷设了圆曲线,曲线半径R=15米。一、塔山十巷及支巷巷道平面、纵断面、横断面设计1、平面设计塔山十巷道路起点接现状塔山十巷完好路面,终点至民宅,路线全长109.3米,全线共设1处交点,并敷设了圆曲线,最大

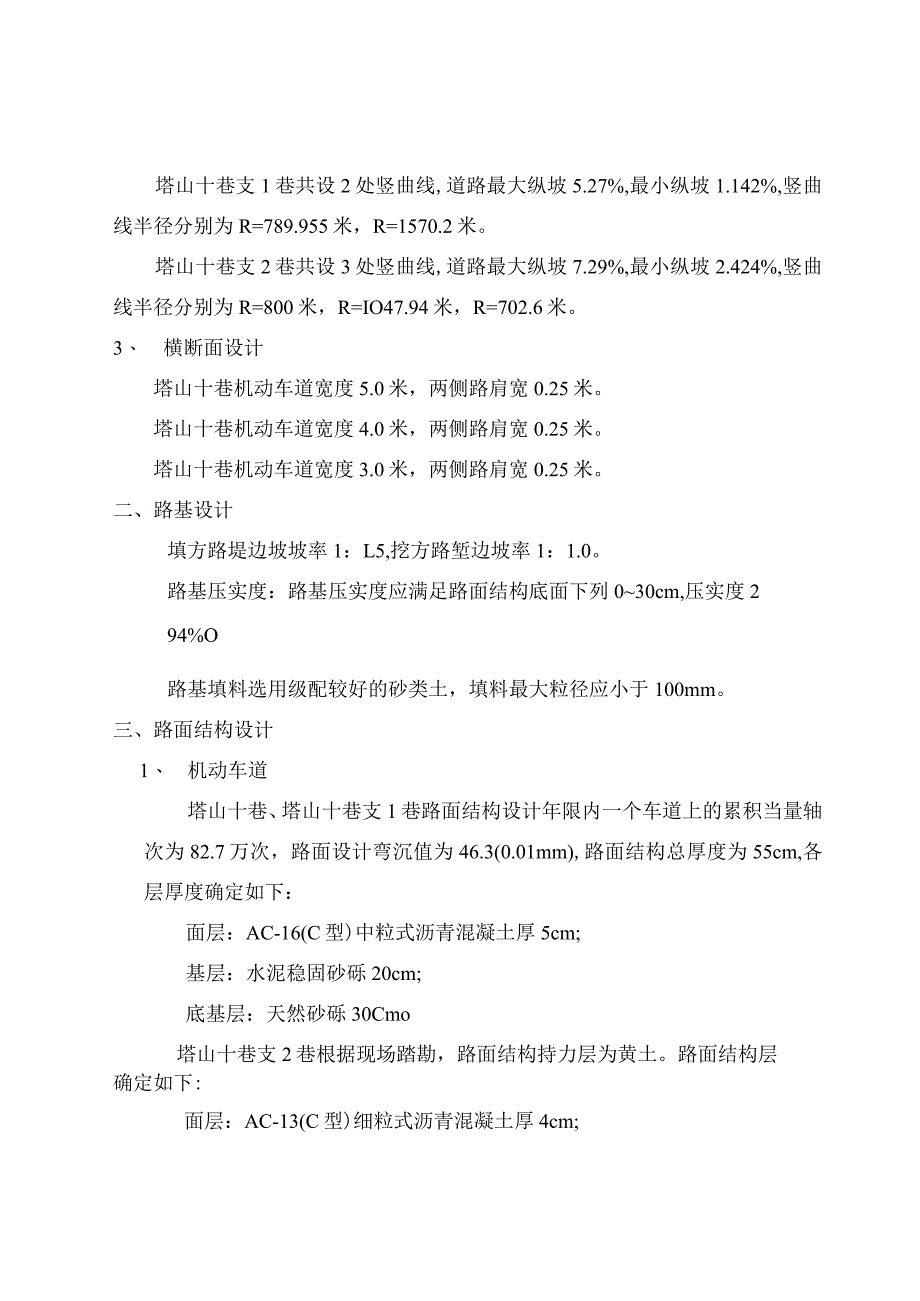

2、圆曲线半径R=15米。塔山十巷支1巷道路起点K0+000与塔山十巷KO+108相交,终点接温泉西路南一巷,路线全长217米,全线共设3处交点,并敷设了圆曲线,最大圆曲线半径R=130米,最小圆曲线半径R=35米。塔山十巷支2巷道路起点K0+000与塔山十巷K0112.3相交,终点与塔山十巷K0+093相交,路线全长112.5米,全线共设1处交点,并敷设了圆曲线,圆曲线半径R=35米2、 纵断面设计塔山十巷共设3处竖曲线,道路最大纵坡14.43%,最小纵坡0.805%,竖曲线半径分别为R=2000米,R=299.951米,R=218.095米。塔山十巷支1巷共设2处竖曲线,道路最大纵坡5.27%

3、,最小纵坡1.142%,竖曲线半径分别为R=789.955米,R=1570.2米。塔山十巷支2巷共设3处竖曲线,道路最大纵坡7.29%,最小纵坡2.424%,竖曲线半径分别为R=800米,R=IO47.94米,R=702.6米。3、 横断面设计塔山十巷机动车道宽度5.0米,两侧路肩宽0.25米。塔山十巷机动车道宽度4.0米,两侧路肩宽0.25米。塔山十巷机动车道宽度3.0米,两侧路肩宽0.25米。二、路基设计填方路堤边坡坡率1:L5,挖方路堑边坡率1:1.0。路基压实度:路基压实度应满足路面结构底面下列030cm,压实度294%O路基填料选用级配较好的砂类土,填料最大粒径应小于100mm。三、

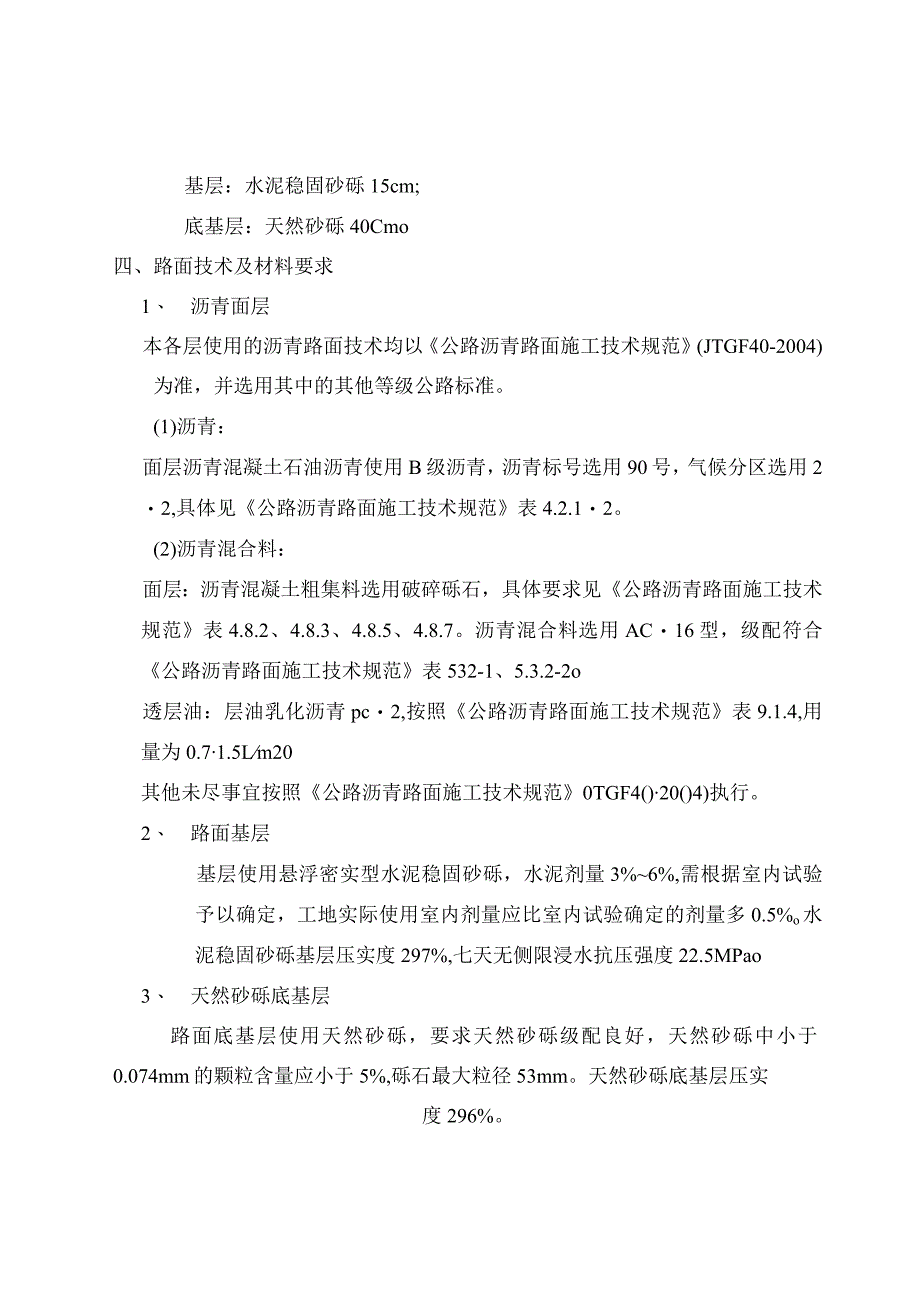

4、路面结构设计1、 机动车道塔山十巷、塔山十巷支1巷路面结构设计年限内一个车道上的累积当量轴次为82.7万次,路面设计弯沉值为46.3(0.01mm),路面结构总厚度为55cm,各层厚度确定如下:面层:AC-16(C型)中粒式沥青混凝土厚5cm;基层:水泥稳固砂砾20cm;底基层:天然砂砾30Cmo塔山十巷支2巷根据现场踏勘,路面结构持力层为黄土。路面结构层确定如下:面层:AC-13(C型)细粒式沥青混凝土厚4cm;基层:水泥稳固砂砾15cm;底基层:天然砂砾40Cmo四、路面技术及材料要求1、 沥青面层本各层使用的沥青路面技术均以公路沥青路面施工技术规范(JTGF40-2004)为准,并选用其

5、中的其他等级公路标准。(1)沥青:面层沥青混凝土石油沥青使用B级沥青,沥青标号选用90号,气候分区选用22,具体见公路沥青路面施工技术规范表4.2.12。(2)沥青混合料:面层:沥青混凝土粗集料选用破碎砾石,具体要求见公路沥青路面施工技术规范表4.8.2、4.8.3、4.8.5、4.8.7。沥青混合料选用AC16型,级配符合公路沥青路面施工技术规范表532-1、5.3.2-2o透层油:层油乳化沥青pc2,按照公路沥青路面施工技术规范表9.1.4,用量为0.71.5Lm20其他未尽事宜按照公路沥青路面施工技术规范0TGF4()20()4)执行。2、 路面基层基层使用悬浮密实型水泥稳固砂砾,水泥剂

6、量3%6%,需根据室内试验予以确定,工地实际使用室内剂量应比室内试验确定的剂量多0.5%o水泥稳固砂砾基层压实度297%,七天无侧限浸水抗压强度22.5MPao3、 天然砂砾底基层路面底基层使用天然砂砾,要求天然砂砾级配良好,天然砂砾中小于0.074mm的颗粒含量应小于5%,砾石最大粒径53mm。天然砂砾底基层压实度296%。二、安A区巷道设计内容一、平面、纵断面、横断面设计安A区巷基本按现状道路中心线布设;道路纵断面设计充分考虑与现状道路两侧房屋地坪相结合,确保居民方便出入;道路横断面设计以避免房屋拆迁为原则,确定道路宽度。1、平面设计安A区巷南起现状道路,东至民宅,全长194米。全线共设1

7、处折点,折点桩号K0+U6.163,并敷设了2处圆曲线,平面设计具体见下表:平面设计要素一览表序号巷道名称巷道等级道路起、终点道路长度(米)道路宽度(米)交点桩号圆曲线半径(米)1安A区巷宅间小路起点接现状道路,终点至民宅1945K0+014.320K0+090.812154、 纵断面设计道路纵断面设计充分考虑与现状道路两侧房屋地坪相结合,确保居民方便出入。共设4处竖曲线,竖曲线最大半径R=940米,竖曲线最小半径R=251米,道路最大纵坡10.48%,道路最小纵坡1.377%。5、 横断面设计机动车道宽度5米,两侧土路肩宽0.25米。二、路基设计填方路堤边坡坡率1:1.5,挖方路堑边坡率1:

8、1.0。路基压实度:路基压实度应满足路面结构底面下列()30cm,压实度94%o三、路面结构设计1、 机动车道面层:AC-13(C型)中粒式沥青混凝土厚4cm;基层:水泥稳固砂砾15cm;底基层:天然砂砾30Cmo2、 路面技术及材料要求3、 沥青面层本工程使用的沥青路面技术均以公路沥青路面施工技术规范(JTGF40-2004)为准,并选用其中的其他等级公路标准。(3)沥青:面层沥青混凝土石油沥青使用B级沥青,沥青标号选用90号,气候分区选用22,具体见公路沥青路面施工技术规范表4.2.12。(4)沥青混合料:面层:沥青混凝土粗集料选用破碎砾石,具体要求见公路沥青路面施工技术规范表4.8.2、

9、4.8.3、4.8.5、4.8.7。沥青混合料选用AC-13C型,级配符合公路沥青路面施工技术规范表5.3.21、532-2。透层油:层油乳化沥青PC-2,按照公路沥青路面施工技术规范表9.1.4,用量为0.7L5Lm20其他未尽事宜按照公路沥青路面施工技术规范。TGF4020()4)执行。四、路面基层基层使用悬浮密实型水泥稳固砂砾,水泥剂量3%6%,需根据室内试验予以确定,工地实际使用室内剂量应比室内试验确定的剂量多0.5%。水泥稳固砂砾基层压实度297%,七天无侧限浸水抗压强度22.5Mpa五、天然砂砾底基层路面底基层使用天然砂砾,要求天然砂砾级配良好,天然砂砾中小于0.074mm的颗粒含

10、量应小于5%,砾石最大粒径53mm。天然砂砾底基层压实度296%。三、安居北路西二巷支巷延伸段道路设计内容一、平面、纵断面、横断面设计安居北路西二巷支巷延伸段道路起点接安居北路西二巷支巷终点,道路终点接宁远巷;道路纵断面设计充分考虑与现状道路两侧房屋地坪相结合,确保居民方便出入;道路横断面设计以避免房屋拆迁为原则,起点道路宽度。1、平面设计安居北路西二巷支巷延伸段道路起点接安居北路西二巷支巷K0+066,终点与现状宁远巷相接,为一条直线,路线全长56.1米。二、纵断面设计安居北路西二巷支巷延伸段道路共设1处竖曲线,道路最纵坡1.192%,4.552%,竖曲线半径R=870.781米。三、横断面

11、设计机动车道宽度4.4米。1、 路基设计填方路堤边坡坡率1:1.5,挖方路堑边坡率1:1.0。路基压实度:路基压实度应满足路面结构底面下列()3()cm,压实度94%o2、 路面结构设计3、 机动车道根据现场踏勘,路面结构持力层为黄土,结合巷道建成后承担的交通量,路面结构层确定如下:面层:AC13(C型)细粒式沥青混凝土厚4cm;基层:水泥稳固砂砾15cm;底基层:天然砂砾40cm。4、 路面技术及材料要求5、 沥青面层本工程使用的沥青路面技术均以公路沥青路面施工技术规范(JTGF40-2004)为准,并选用其中的其他等级公路标准。(5)沥青:面层沥青混凝土石油沥青使用B级沥青,沥青标号选用9

12、0号,气候分区选用2-2,具体见公路沥青路面施工技术规范表421-2。(6)沥青混合料:面层:沥青混凝土粗集料选用破碎砾石,具体要求见公路沥青路面施工技术规范表4.8.2、4.8.3、4.8.5、4.8.7。沥青混合料选用ACJ3C型,级配符合公路沥青路面施工技术规范表532-1、5.3.2-2o透层油:层油乳化沥青PC2,按照公路沥青路面施工技术规范表9.1.4,用量为0.7-1.5Lm20其他未尽事宜按照公路沥青路面施工技术规范(JTGF40-2004)执行。6、 路面基层基层使用悬浮密实型水泥稳固砂砾,水泥剂量3%6%,需根据室内试验予以确定,工地实际使用室内剂量应比室内试验确定的剂量多

13、0.5%。水泥稳固砂砾基层压实度297%,七天无侧限浸水抗压强度22.5MPa。7、 天然砂砾底基层路面底基层使用天然砂砾,要求天然砂砾级配良好,天然砂砾中小于0.074mm的颗粒含量应小于5%,砾石最大粒径53mm。天然砂砾底基层压实度296%。要紧工程量表序号名称数量单位备注1细粒式沥青混凝土2550m24cm厚(AC10)2粗粒式沥青混凝土2550m26cm厚(AC-201)3四合料2848.4m240cm厚人行道板2331.6ID241:2水泥砂浆2331.62m3cm厚5水泥稳固砂砾2331.62m15cm厚6乙种麻石侧石502.6m3512cm7乙种麻石平石502.6m3012cm

14、8土石方2612.7m39偏沟式单算雨水口16座2、现场施工条件本工程施工图纸及设计资料已经完成,施工现场三通一平情况(包含地理、气象、地形、地质、水文、供电、通讯、交通运输及可供利用的旧建筑物等情况)已完成,水电均能满足施工要求,具备开工条件。二、施工目标与施工组织管理1、施工目标根据我公司类似工程经历与综合实力及工程施工招标书的要求,确定施工目标如下:(1)质量目标:执行1S09002质量体系保证模式,建立本项目的质量保证体系;确保“优良”工程,争创“优质”工程。质量保修严格按国务院2000年第279号文件执行。(2)工期目标:充分发挥管理、技术及装备优势,合理安排施工计划,确保本标段工期

15、为30天(日历天)。(3)安全生产目标:安全生产无安全事故发生。(4)文明施工目标:爱护周边环境,规范施工现场管理,创文明施工工地。(5)服务目标:确保各方满意,实行服务承诺制。(6)成本操纵目标:加强成本操纵,实现保本微利目标。2、施工组织管理为了加强对本工程的领导与管理,确保工程质量与工期有效实施,做到优质、高效、均衡地组织生产,公司成立背街小巷提质改造工程项目经理部(下列简称项目部)。下设四科二室,即工程管理科、质安科、财务科、机务材料科、办公室与试验室。项目部下辖二个工程处与一个搅拌站。项目部对工程进行全面指挥、统一管理。(见组织管理机构图)各施工班组3、施工方案方法1、施工顺序为:施工准备一测量放样一拆除原道路碎并
