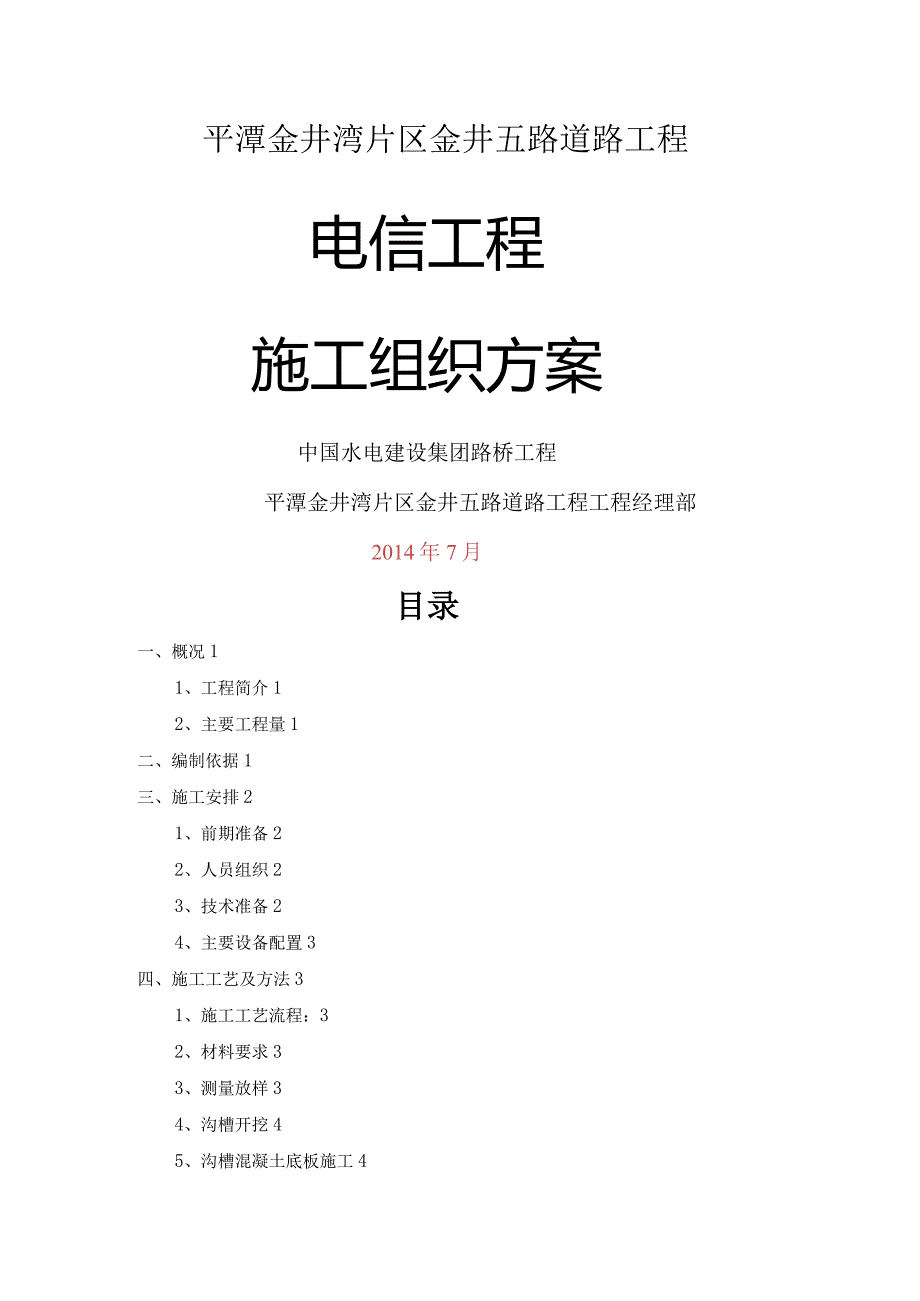

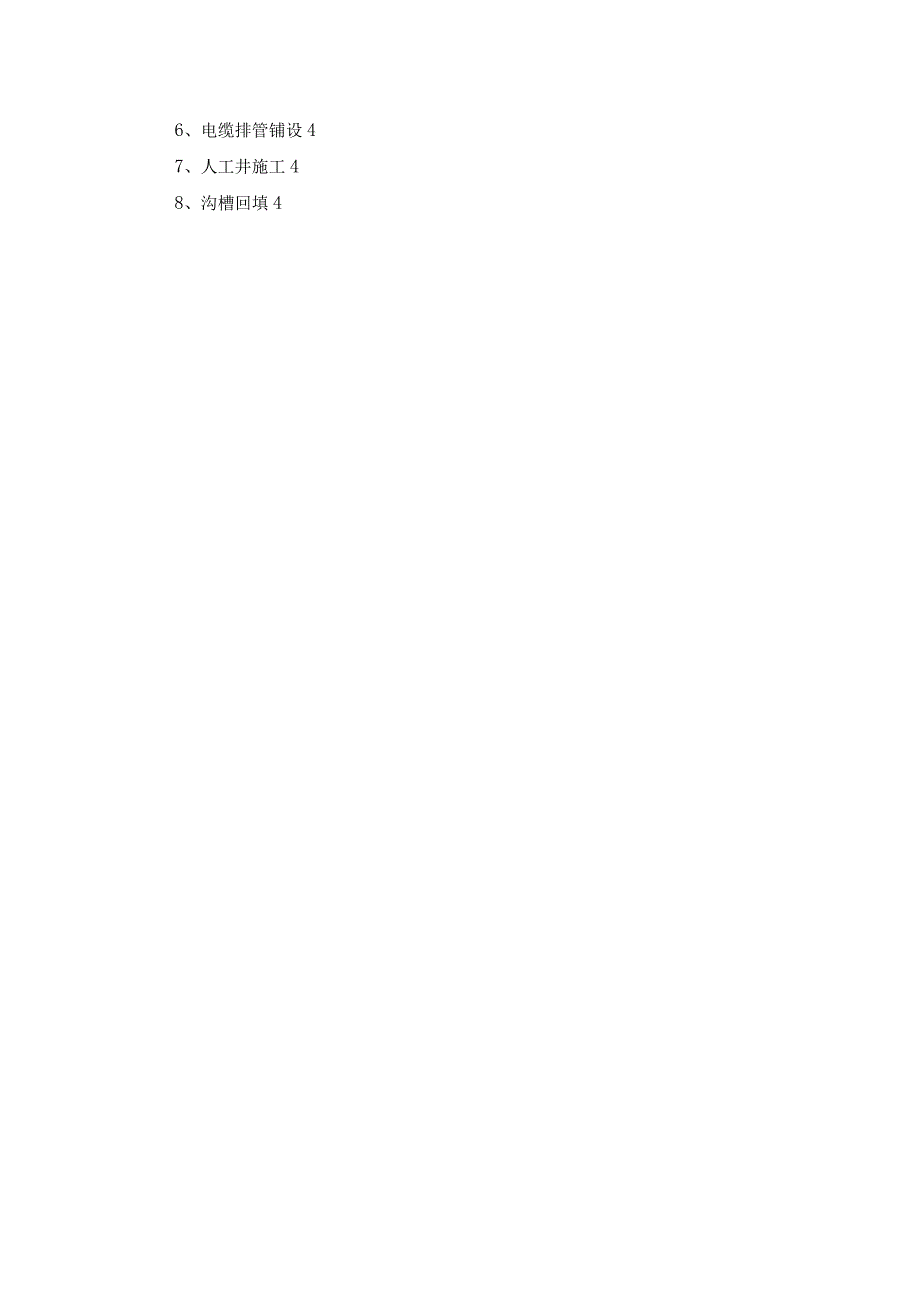

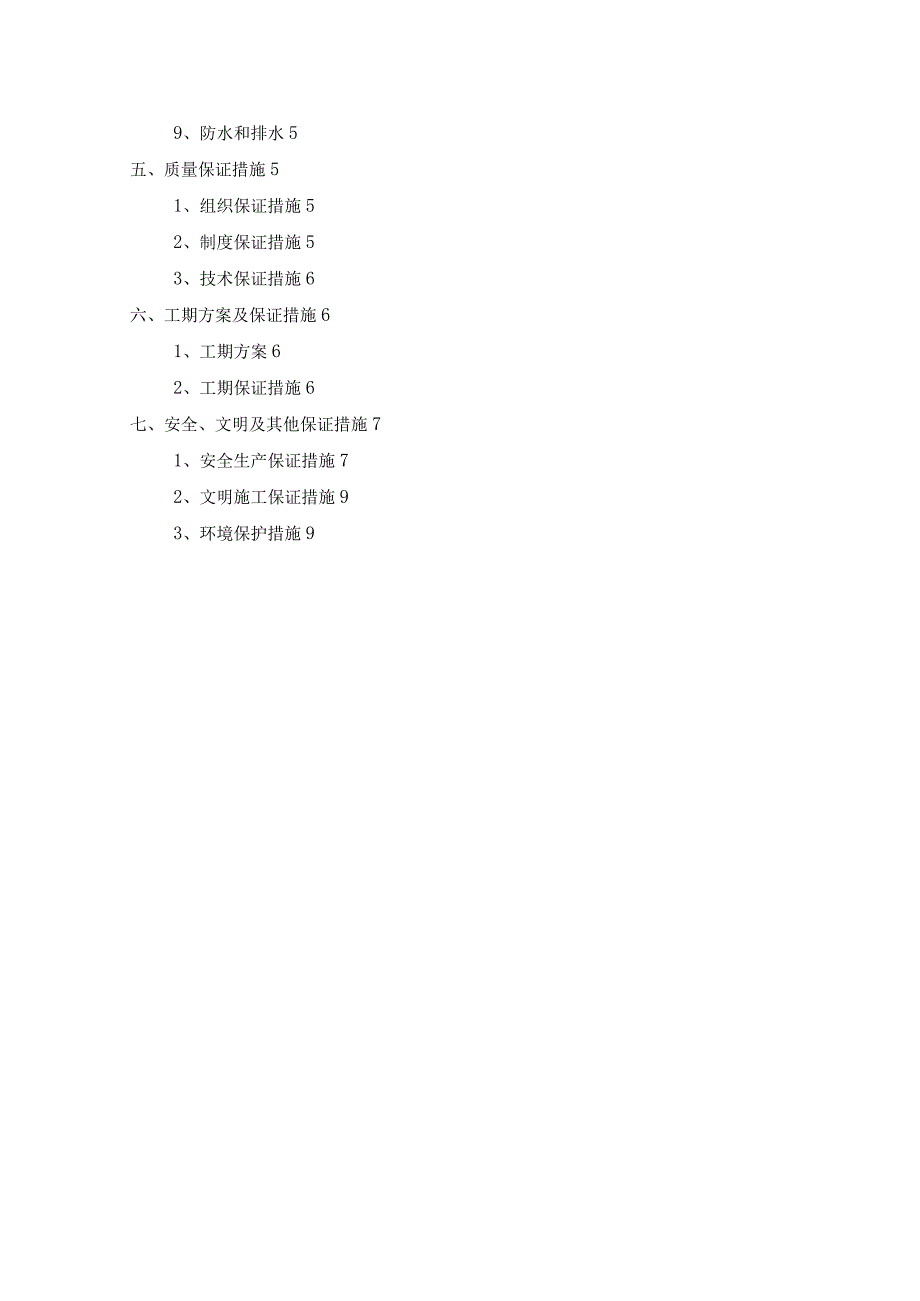

1、平潭金井湾片区金井五路道路工程电信工程施工组织方案中国水电建设集团路桥工程平潭金井湾片区金井五路道路工程工程经理部2014年7月目录一、概况11、工程简介12、主要工程量1二、编制依据1三、施工安排21、前期准备22、人员组织23、技术准备24、主要设备配置3四、施工工艺及方法31、施工工艺流程：32、材料要求33、测量放样34、沟槽开挖45、沟槽混凝土底板施工46、电缆排管铺设47、人工井施工48、沟槽回填49、防水和排水5五、质量保证措施51、组织保证措施52、制度保证措施53、技术保证措施6六、工期方案及保证措施61、工期方案62、工期保证措施6七、安全、文明及其他保证措施71、安全生产
2、保证措施72、文明施工保证措施93、环境保护措施9一、概况1、工程简介金井五路为金进湾片区内一条重要城市次干路，北起渔平大道(道路桩号K0+000),向南延伸至天大北路(K2+218.552),道路途经金井二路、北湖路、如意路、平岚岭路等四条规划道路。金井五路路线总长度2218.552米。电信工程主要位于道路西，电信管道全长2032米。主要施工内容包括：沟槽开挖及回填、碎垫层、管道铺设、井垫层、井身砌筑。2、主要工程量主要工程量一览表名称型号规格单位数量1小号直通型人孔井RK(I)-I-I个472中号三通型人孔井RK(I)-2-2个133中号四通型人孔井RK(I)-2-3个74中号15斜通人孔
3、井RK(I)-2-4个25中号75斜通人孔井RK(I)-2-8个26重型PVC-U塑料管6XIloP米1753.87镀锌钢管6110C米888.68电信套管堵头IlOmm电信套管堵头个8529井筒安全闸套7110排水管1IOmmPVC-U米129.411逆止阀XF100-270-T个7二、编制依据(1)金井湾金井五路投资建造BT工程(投资+施工总承包)合同；(2金井五路工程(金井湾大道至天大北路段)施工图设计文件；(3)金井五路道路(金井湾大道至天大北路段)岩土工程勘察报告;(4) ?地下通信管道用塑料管？(YD/T841-2008)；(5) ?混凝土构造设计标准？(GB50010-2010)
4、；(6) ?地下工程防水技术标准？(GB50108-2008)；(7) ?有线电视系统技术标准？(GY/T106-1999)；(8) ?砌体构造设计标准?(GB50003-2011)；(9) ?通信管道工程施工及验收标准？(GB5374-2006)；(10) ?通信管道人孔和管块组群图集？(YD5178-2009)；（三）国家及福建省现行建筑安装工程质量验收有关规程、规定等。三、施工安排1、前期准备施工前充分做好各项准备工作，包括控制测量工作；原材料检验，砂浆、碎配合比设计；施工用水；电力供应；道路交通疏导；施工材料等统筹安排；进场人员安全教育等确保满足施工需要。2、人员组织根据总体施工方案，
5、我工程经理部组织具有丰富施工和管理经历的工程技术人员担任施工主管和技术主管，并组织技术过硬、操作熟练的现场技术人员进展施工作业。方案投入施工人员46人。序号人员配置单位数量备注1管理人员人62机手人23木工人44普工人105测量工人26管道工人87钢筋工人68碎工人83、技术准备(1)组织工程经理部管理人员认真熟悉图纸，领会设计意图，全面掌握施工图纸内容，核对图纸数据，准确掌握各项技术参数。阅读和学习质量标准和验收标准，了解工艺流程和施工方法。(2)组织工程管理人员学习施工合同、工程量清单等，明确施工成本目标。完善交底工作，由工程总工对工程管理人员进展专项方案的交底，明确施工管理目标，确保施工
6、方案准确到位执行。(3)工程管理人员对施工班组、工人进展详细的各项工作交底，特别是施工工艺、质量标准、安全技术措施交底按照管理系统逐级进展。教育工人树立明确的质量、安全和文明施工意识，遵守有关施工和安全文明施工的有关制度法规。4、主要设备配置主要机械设备一览表序号机械名称型号数量(台)备注1挖掘机PC22012装载机ZL5014钢筋切断机WS40-115钢筋弯曲机WS-I16电焊机BX6-35017发电机75GF28插入式振捣棒506四、施工工艺及方法1、施工工艺流程：测量放样一一沟槽开挖一一基坑夯实及根基施工一一管道安装一一人孔井砌筑、抹灰一一管道试验，封口一一混凝土包封一一沟槽回填。2、材
7、料要求(1)本工程主干管道采用61IOmmPVC-U双壁波纹管铺设，要求管道外壁无破损、变形，管道内壁光滑平整，无裂缝、无划痕，抗弯强度N08MPa,落锤冲击试验9/10通过,爆破压力2LOMPa,扁平试验压至外径1/2无裂缝和破裂；穿插路口及横穿道路采用镀锌钢管敷设。(2)人孔建筑材料采用水泥砂24墙，根基用C15素硅，上覆用C20钢筋碎,水泥砂浆用L2.5的标准。人孔内托架穿钉和拉力环采用预埋，并作镀锌防锈处理。本工程推荐采用重型下沉式球墨铸铁井盖。(3)管材：所用管材各项指标满足建材标准和电信行业要求，PVCHJ塑料管(环刚度等级S2)管壁厚度不小于5.5mm。3、测量放样(1)根据建设
8、单位和监理工程师提供的控制点建设施工控制网，利用全站仪,将管线中线、标高测量放样，并用木桩做好标识，并做好保护工作。(2)开挖沟槽施工前，由测量工程师做好放样交底工作，经技术主管审查无误后，给现场施工员、施工班长技术交底。让操作工人都能知道开挖深度，随时检查复核，防止出现超挖或欠挖的情况。4、沟槽开挖沟槽根基施工采用机械开挖为主，人工配合的方法施工。开挖时，有防止沟槽两边土体塌方的措施，并不影响两边构筑物的安全。开挖时做好基坑排水工作，施工前和施工过程中考虑地表水的排除及基坑中积水的抽排，确保混凝土底板在无水环境下施工。基坑开挖期间，基坑附近不堆放弃土和建筑材料，做到文明施工。开挖基坑时，如遇
9、到不良土壤应适当加大放坡，确保槽底作业面。5、沟槽混凝土底板施工施工前，对沟槽底进展整平，放出沟槽中心线，按设计的高度和宽度浇筑混凝土底板，底板根基为C30钢筋混凝土，厚度10cm。浇筑时严格按要求振捣，直到完全密实为止。浇筑后进展收光并做到及时养护，确保混凝土的强度。沟槽底板应3%。朝排水方向放坡，以便电缆沟的排水。6、电缆排管铺设排管的铺设，每段的接头要错开布置，保证连接严密，不得有砂粒渗入，塑料管接头采用橡胶密封圈连接。管道铺设完毕后，做试验，试验合格后，封好管口，以免泥沙进入。每根管孔间隙20毫米，采用1:2.5砂浆填充，尽量密实；然后将管线用C15混凝土包封，包封层厚度为80毫米。7
10、、人工井施工人孔四壁采用水泥碎浇筑，内外侧用1：2.5标准的水泥砂浆，抹面2cm厚,四壁下角抹成八字。人孔根基做法：在根基夯实后，铺设一层厚80Crn的碎石根基，现浇混凝土垫层，然后再现场浇筑人孔。8、沟槽回填电缆排管铺设完工后，进展沟槽回填，以人工为主，机械配合。车行道下以及预留横穿沟槽回填采用填砂灌水方法回填，并填至路面构造层底面高层高度；回填每层厚度300毫米，且灌水后用平板振动机夯实，密实度大于0.92,并填至路面构造层底面高层高度。非机动车道管沟槽分层回填土，回填每层厚度W300毫米，用平板振动机夯实，密实度大于0.92,并填至路面构造层底面高层高度。9、防水和排水(1)根据人孔井与
11、雨水井之间的标高关系设置人孔井排水设施；人孔井井底高于雨水井井底时，人孔井井底设1根61IOmmPVJU排水管就近接入雨水检查井井筒；否那么，人孔井底部不设排水管，以防雨水倒灌。每根排水管端头(雨水井内)均设一个套接式XFIoO-270-T逆止阀。12)人孔井底板采用1：2防水砂浆，向排水口找坡不小于0.3机电信管道纵向坡度不小于0.3%o五、质量保证措施1、组织保证措施(1)成立质量管理(QC)领导小组：工程经理为组长，总工程师为副组长，组员由技术部主管工程师、试验、测量、物资等部门负责人及各工班有关人员组成。(2)建设质检机构：工程部质安部设专职质检工程师组成，各工班内设兼职质检员。各个工
12、序完工后，必须经质安部签认前方可进展下一道工序。2、制度保证措施(1)做好培训工作，认真学习设计图纸及技术标准和操作规程，高标准地建设好本项工程。(2)工程全面贯彻执行IS09002体系标准，按照国标标准及业主要求施工。(3)分工程、分工序实行专项质量管理，上至工程经理，下到操作者均制定岗位责任制，签定质量保证书。(4)制定以班组自检为根基，质检员专检、互检和质检工程师专检、抽检相结合的质量检查制和工前试验、工中检查、工后检验的质量检验制度。5)严格执行隐蔽工程的检查签证制度，隐蔽工程未经检查签证，不得进入下一道工序施工。实际工序间的转序检查，每一道工序完成后，经自检、专检达标后，经监理工程师
13、检查签证后，方可进展下一道工序施工。(6)坚持“三服从、五不施工、一票否决制度。即进度、工作量、计量支付服从工程质量;施工准备工作不充分不施工、设计图纸没有自审和会审不施工、没有进展技术交底不施工、必须的试验未到达标准不施工、施工方案和质保措施未确定不施工；坚持质量一票否决权制。(7)实行质量监视制度。无条件承受建设单位和监理工程师管理，为质监人员提供检测仪器，创造质量检测、检验条件，配合做好工程质量复检工作，提供准确的技术数据和自检资料。3、技术保证措施(1)加强计量、测量、试验工作；严格控制混凝土的配合比，并随工程进展及时进展试验检验工作。2)严格把好材料关。本工程所需的原材料、设备一律从
