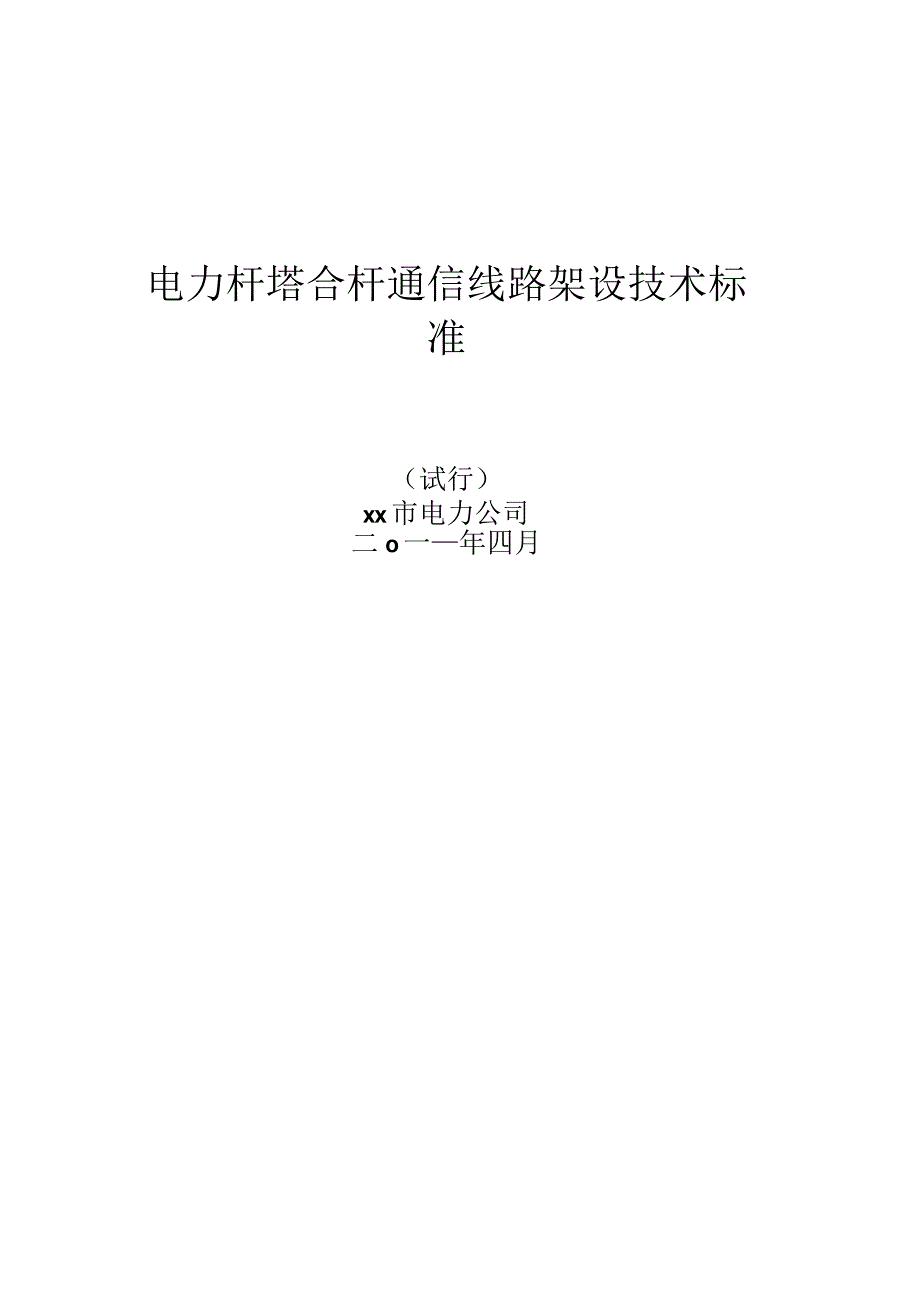

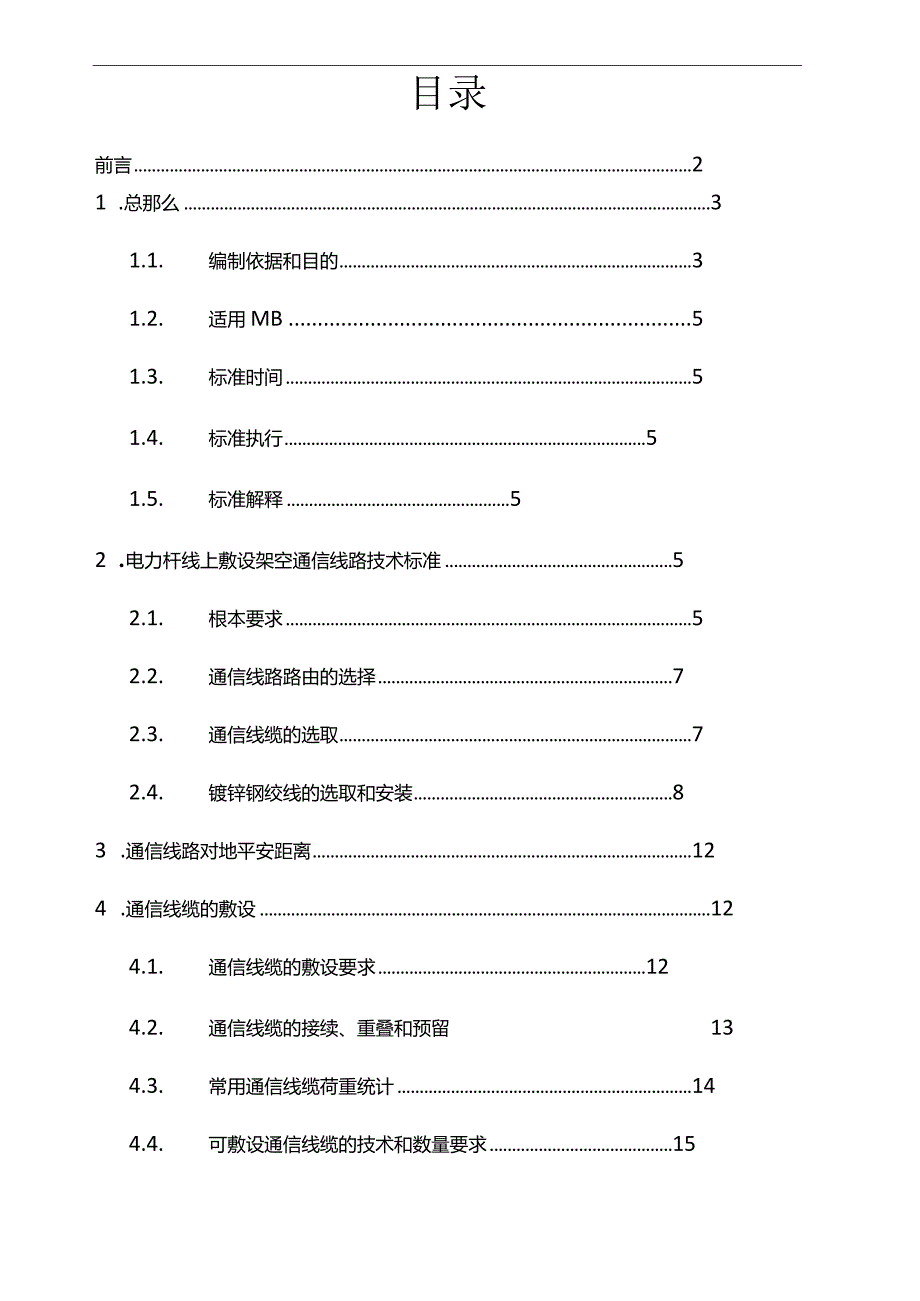

1、电力杆塔合杆通信线路架设技术标准（试行）XX市电力公司二O一年四月目录前言21 .总那么31.1. 编制依据和目的31.2. 适用MB51.3. 标准时间51.4. 标准执行51.5. 标准解释52 .电力杆线上敷设架空通信线路技术标准52.1. 根本要求52.2. 通信线路路由的选择72.3. 通信线缆的选取72.4. 镀锌钢绞线的选取和安装83 .通信线路对地平安距离124 .通信线缆的敷设124.1. 通信线缆的敷设要求124.2. 通信线缆的接续、重叠和预留134.3. 常用通信线缆荷重统计144.4. 可敷设通信线缆的技术和数量要求154.5. 安装标准1516165 .电力通信线缆
2、指示标牌的安装6 .附录前言电力杆线上交越和搭挂通信线及播送电视线的平安、标准、有序是直接影响到市民人身平安和电网平安的重要因素,因此必须标准与电力杆合杆通信线路的设计与施工标准.本标准规定了电力杆线上交越和搭挂通信线根本要求、通信线路路由的选择线缆的选取、镀锌钢绞线的选取和安装、通信线缆的敷设、电力通信线缆指示标牌的安装等.本标准由乂乂市电力公司生产科技部、调通中央提出.本标准由乂乂市电力公司生产科技部归口.本标准起草单位：XX市电力公司信通中央.本标准主要起草：张庆张锦秀陈志杰仇依群周顺福吴才彪本标准审核人：沈兆新、汤军王伟陆融本标准批准人：胥传普本标准由XX市电力公司生产科技部负责解释.
3、1. 总那么1.1 编制依据和目的1.1.1 编制依据(1) ?中华人民共和国电力法？(2) ?中华人民共和国平安生产法？(3) ?中华人民共和国电力设施保护条例？(4) 国务院平安生产委员会?关于对电力线、通信线、播送电视线交越和搭挂进行平安整治的通知？(安委办字20035号)(5) 国家电力监管委员会?电力平安生产监管方法?(6) 国家电力公司？关于清理整顿电力线路设施外挂线路装置的通知？(发输电输200295号)(7) 2001年XX市人民政府令第106号?XX市城市道路架空线治理方法？、2021年XX市人民政府令第6号“关于修改?XX市城市道路架空线治理方法?的决定(8)?xx市保护电
4、力设施和维护用电秩序规定?2021年XX市人大通过(9)沪市政道监(2002)914号文“关于印发?XX市城市道路架空线和杆架设置治理暂行规定?的通知(10)国家标准？66kV及以下架空电力线路设计标准？GB5006197(11)通信行业标准？长途通信干线光缆传输系统线路工程设计规范?YD5102-2003(12)通信行业标准？长途通信明线线路施工及验收技术标准？YDJ36-1985(13)通信行业标准？本地市话网通信管道与道路工程设计标准？YD5025-1996(14)通信行业标准？长途通信明线线路工程设计标准?YDJ6-1984(15)电力行业标准?电力系统光纤通信运行治理规程？DL/T5
5、47-1994(16)电力行业标准?农村低压电力技术规程?DL/T499-2001(1乃冶金工业标准?镀锌钢绞线?YB/T5004-2001(18)其他相关的国家标准和行业标准1.1.2编制目的根据2003年,国务院平安生产委员会下发？关于对电力线、通信线、播送电视线交越和搭挂进行平安整治的通知?2001年XX市人民政府令第106号?XX市城市道路架空线治理方法？、2021年XX市人民政府令第6号“关于修改?XX市城市道路架空线治理方法?的决定、2021年XX市人大通过的?XX市保护电力设施和维护用电秩序规定？责成各责任单位对“三线交越现象进行平安整治的有关要求.为标准与电力杆合杆通信线路的设
6、计与施工标准,保证电力杆线及其附属电力线路的平安运行,消除在电力杆线上交越和搭挂通信线及播送电视线时存在的平安隐患,特制订本标准.1.2 适用范31.2.1 1标准适用于XX市电力公司所属IOkV及以下电杆(含路灯、水泥杆)上进行通信线缆的新建、改建及整治的设计、施工和运行.1.2.2 235kV及以上电杆上敷设的通信线路的新建、改建及整治参照执行.1.3 本标准经公司批准之日起执行.1.4 本标准与上级标准、规定、原那么有矛盾时以上级标准、规定、原那么执行.1.5 本标准解释权属XX市电力公司生产技术部2电力杆线上敷设架空通信线路技术标准2.1 根本要求2.1.1 国务院平安生产委员会安委办
7、字20035号文件要求：自2003年4月起.新建、改建、扩建的电力、电信、播送电视线路,必须严格执行国家的有关规定和标准,不允许出现新的违章交越和搭挂；由于路由资源的原因确需交越、搭挂的，后建方必须经过先建方或产权方同意并签订交越、搭挂平安协议书,在落实保护举措、保证平安的情况下才能交越、搭挂.各级规划部门在审批路由时要做好统一规划安排.2.1.2 国务院平安生产委员会安委办字20035号文件要求：非电力部门由于路由资源的原因已经交越、搭挂电力线且立即撤除确有困难的,需主动与电力企业联系.采取有效的平安防护举措并承当相应的整改经济补偿.通过整改到达平安标准.同时,要与电力相关部门签订平安协议书
8、，明确各自的平安责任,强化平安治理.2.1.3 2001年XX市人民政府令第106号?XX市城市道路架空线管理方法？、2021年XX市人民政府令第6号“关于修改?XX市城市道路架空线治理方法?的决定.2.1.4 2021年XX市人大通过的?XX市保护电力设施和维护用电秩序规定?2.1.5 电力行业标准农村低压电力技术规程(DL/T499-2001)规定：未经电力企业同意,不得同杆架设播送、有线电视等其他线路.低压线路与弱电线路同杆架设时电力线路应敷设在弱电线路的上方，且架空电力线路的最低导线与弱电线路的最高导线之间的垂直距离，不应小于1.5m.2.2 通信线路路由的选择2.2.1 通信线路路由
9、方案的选择,应以电力通信网络规划和工程设计任务书为根底,必须在保证通信质量的前提下,选择平安可靠、经济合理和便于施工、维护、抢修的线路路由.2.2.2 通信线路路由方案的选择,应尽量利用已建设的电力输电线路资源,在路由条件不具备的情况下可采用新架杆路或新建沟道敷设方式.2.2.3公司所属各单位要根据统一规划的原那么,在保证电网平安运行和检修人员人身平安的根底上,保证电力本身生产通信对杆塔、沟道资源的优先使用权.2.3 通信线缆的选取架空电力线路上敷设通信线缆应采用非金属增强芯普通光缆.线路负荷的划分应根据气象条件按表21确定(上海地区根据轻负荷区考虑).表2-1架空通信线缆线路负荷区划分表负荷
10、区别气象条件轻负荷区中负荷区重负荷区超重负荷区无冰期有冰期有冰期有冰期有冰期吊线及光缆上的冰凌等效厚度bmm05101520最低大气温度t(oC)结冰凌时-5-5-5-5不结冰凌时-20-40-40-40-40最大风速V(ms)结冰凌时-5。C时10101010不结冰凌时0。时25注：冰凌的密度为09gcm3,如果是冰霜混合体,可按其厚度的二分之一折算为冰厚.最大风速应以气象台自动记录10分钟的平均最大风速为依据.此表出自？长途通信干线光缆传输系统线路工程设计标准?YD5102-2003.上海地区根据轻负荷区来要求.2.4 镀锌钢绞线的选取和安装2.4.1 镀锌钢绞线的选用原那么2.4.1.1
11、 镀锌钢绞线可按架设地区的负荷区别、光缆荷重、标准杆距等因素经计算确定,一般选用GJ-35(72.6)规格的镀锌钢绞线,在所挂通信线缆较多的特殊情况下,经设计验算可选用GJ-50(7/3.0).2.4.1.2 架空电力线路上各种镀锌钢绞线的平安系数K不得小于3.表2-2普通杆距架空通信缆线的镀锌钢绞线选取规格人荷区别杆距1(m)缆nw(kgm)吊线规格线径(mm)X股数LW4545VLW60WW2.11WWl.46Cnv7LW452.1KWW3.029/2z745VLW601.46WWW2.182.6X7LW453.02W4.15onV745VLW602.18WW3.023.OX/注：此表出自
12、通信行业标准?有线接入网线路工程设计标准?2.4.1.3 镀锌钢绞线规格应符合表2-3要求.表2-3钢绞线规格一览表公称截面毫米2绞线股数及线径每股钢线允许人差毫米绞线外径毫米拉力相当4.0钢线股数拉新力公斤每条公里重量1千克120千克/毫米2130千克/毫米2140千克/毫米2607/3.0+0.12-0.029.0912546059106400400377/2.6+0.12-0.027.878410044404780300注：此表出自？长途通信明线线路施工及验收技术标准?YDJ36-19852.4.1.4 镀锌钢绞线的安装垂度应符合表2-4的规定.表2-4钢绞线的安装垂度厘米无冰区或轻负荷
13、区最低温度轻、中、重负荷区最低温度超重及其他负荷区最低温度杆距米-20-30-40安装时温度0C35404550556065677075-20-30-4079.51214.517.520.524262832-15-25-357.51012.515.518.52225.627.529.534-10-20-30810.5131619.523272931.536-5-15-258.5111417.52124.528.530.533.5380-10-209121518.52226.530.532.535.5405-5-1510131620212832.5353843100-1010.51417.521.525.5303537.540.546155-511.51518.52327.532.5384043.549.52010012.516.5202530354143.5475325155141822.527323844.54750.5573020101519.524.529.535.541.54850.55461.53525151722273338.545525558.566.54030201924.53036.54
