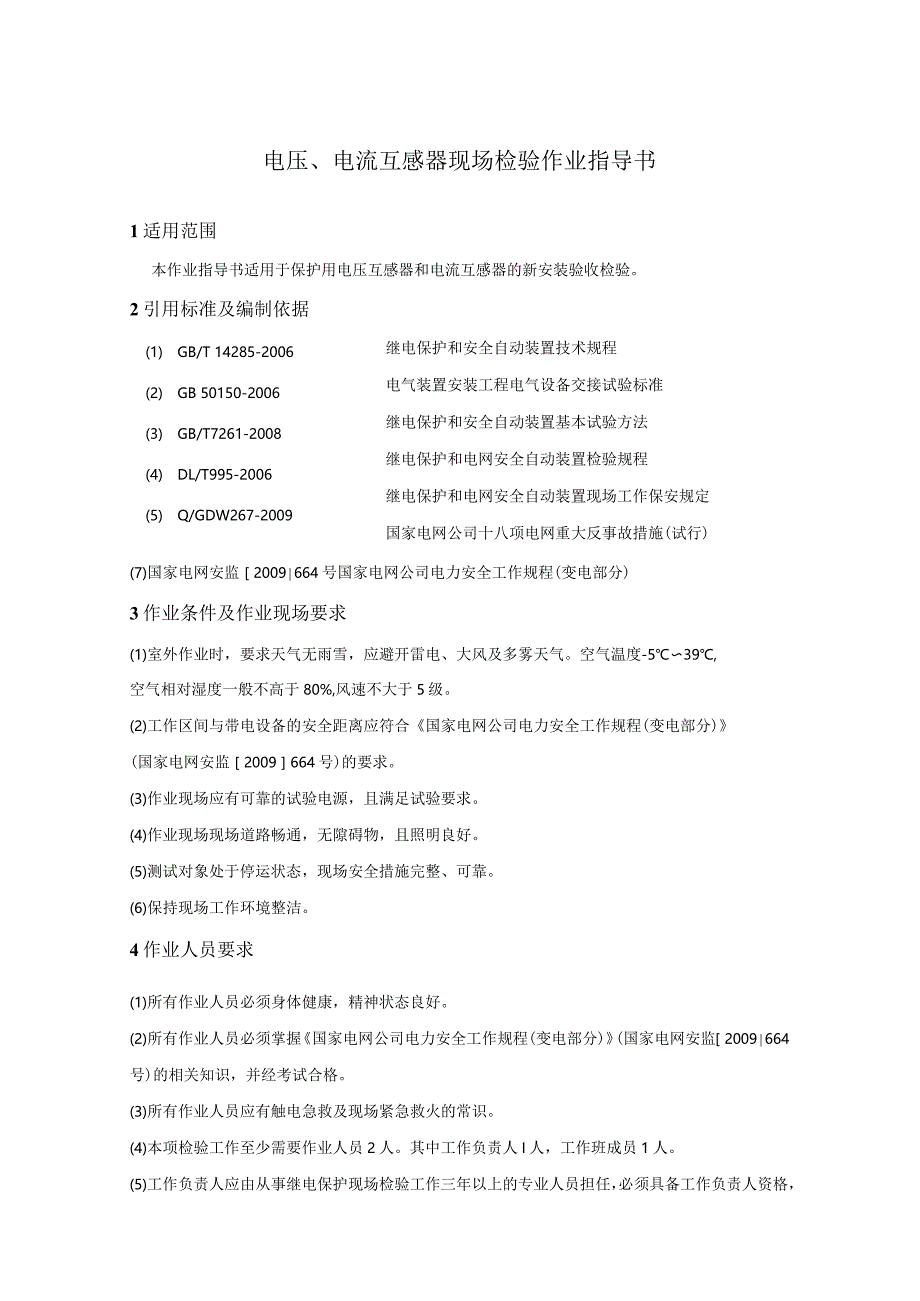

1、电压、电流互感器现场检验作业指导书1适用范围本作业指导书适用于保护用电压互感器和电流互感器的新安装验收检验。2引用标准及编制依据(1) GB/T 14285-2006(2) GB 50150-2006(3) GB/T7261-2008(4) DL/T995-2006(5) Q/GDW267-2009(6)国家电网生2012352号继电保护和安全自动装置技术规程电气装置安装工程电气设备交接试验标准继电保护和安全自动装置基本试验方法继电保护和电网安全自动装置检验规程继电保护和电网安全自动装置现场工作保安规定国家电网公司十八项电网重大反事故措施(试行)(7)国家电网安监2009664号国家电网公司电
2、力安全工作规程(变电部分)3作业条件及作业现场要求(1)室外作业时，要求天气无雨雪，应避开雷电、大风及多雾天气。空气温度-539,空气相对湿度一般不高于80%,风速不大于5级。(2)工作区间与带电设备的安全距离应符合国家电网公司电力安全工作规程(变电部分)(国家电网安监2009664号)的要求。(3)作业现场应有可靠的试验电源，且满足试验要求。(4)作业现场现场道路畅通，无隙碍物，且照明良好。(5)测试对象处于停运状态，现场安全措施完整、可靠。(6)保持现场工作环境整洁。4作业人员要求(1)所有作业人员必须身体健康，精神状态良好。(2)所有作业人员必须掌握国家电网公司电力安全工作规程(变电部分

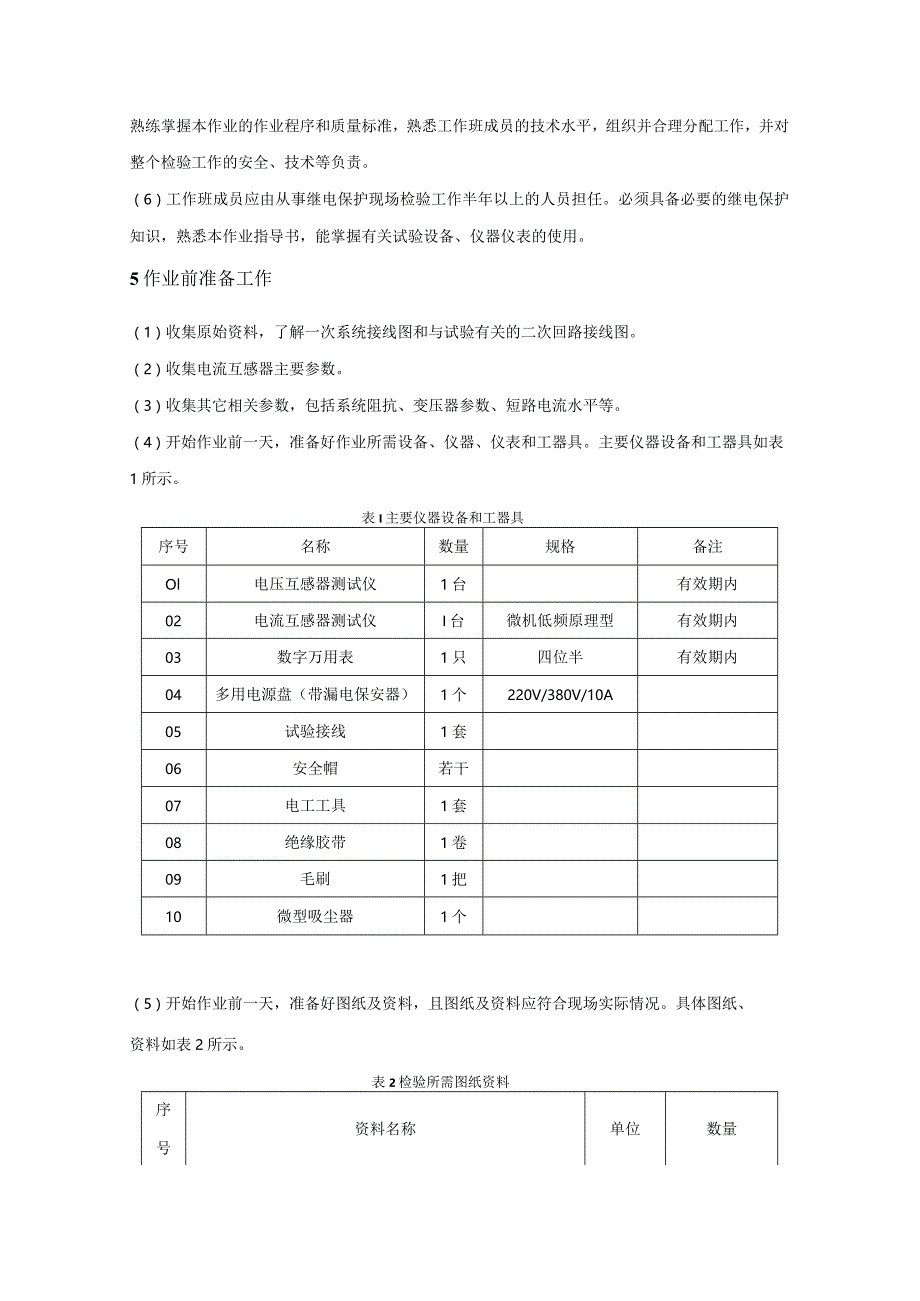

3、)(国家电网安监2009664号)的相关知识，并经考试合格。(3)所有作业人员应有触电急救及现场紧急救火的常识。(4)本项检验工作至少需要作业人员2人。其中工作负责人I人，工作班成员1人。(5)工作负责人应由从事继电保护现场检验工作三年以上的专业人员担任，必须具备工作负责人资格，熟练掌握本作业的作业程序和质量标准，熟悉工作班成员的技术水平，组织并合理分配工作，并对整个检验工作的安全、技术等负责。（6）工作班成员应由从事继电保护现场检验工作半年以上的人员担任。必须具备必要的继电保护知识，熟悉本作业指导书，能掌握有关试验设备、仪器仪表的使用。5作业前准备工作（1）收集原始资料，了解一次系统接线图和
4、与试验有关的二次回路接线图。（2）收集电流互感器主要参数。（3）收集其它相关参数，包括系统阻抗、变压器参数、短路电流水平等。（4）开始作业前一天，准备好作业所需设备、仪器、仪表和工器具。主要仪器设备和工器具如表1所示。表I主要仪器设备和工器具序号名称数量规格备注Ol电压互感器测试仪1台有效期内02电流互感器测试仪I台微机低频原理型有效期内03数字万用表1只四位半有效期内04多用电源盘（带漏电保安器）1个220V/380V/10A05试验接线1套06安全帽若干07电工工具1套08绝缘胶带1卷09毛刷1把10微型吸尘器1个（5）开始作业前一天，准备好图纸及资料，且图纸及资料应符合现场实际情况。具体

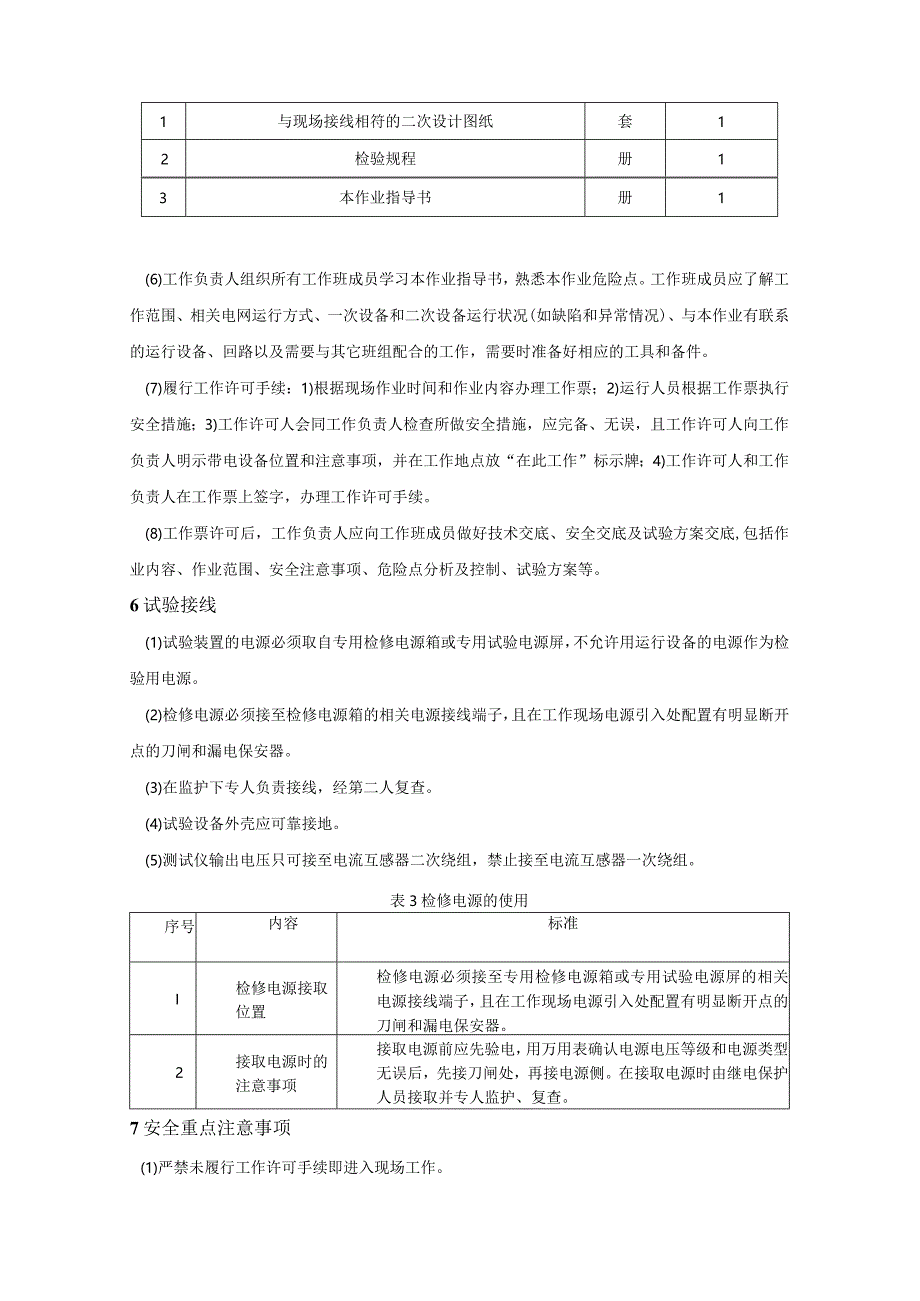

5、图纸、资料如表2所示。表2检验所需图纸资料序号资料名称单位数量1与现场接线相符的二次设计图纸套12检验规程册13本作业指导书册1(6)工作负责人组织所有工作班成员学习本作业指导书，熟悉本作业危险点。工作班成员应了解工作范围、相关电网运行方式、一次设备和二次设备运行状况(如缺陷和异常情况)、与本作业有联系的运行设备、回路以及需要与其它班组配合的工作，需要时准备好相应的工具和备件。(7)履行工作许可手续：1)根据现场作业时间和作业内容办理工作票；2)运行人员根据工作票执行安全措施；3)工作许可人会同工作负责人检查所做安全措施，应完备、无误，且工作许可人向工作负责人明示带电设备位置和注意事项，并在工
6、作地点放“在此工作”标示牌；4)工作许可人和工作负责人在工作票上签字，办理工作许可手续。(8)工作票许可后，工作负责人应向工作班成员做好技术交底、安全交底及试验方案交底,包括作业内容、作业范围、安全注意事项、危险点分析及控制、试验方案等。6试验接线(1)试验装置的电源必须取自专用检修电源箱或专用试验电源屏，不允许用运行设备的电源作为检验用电源。(2)检修电源必须接至检修电源箱的相关电源接线端子，且在工作现场电源引入处配置有明显断开点的刀闸和漏电保安器。(3)在监护下专人负责接线，经第二人复查。(4)试验设备外壳应可靠接地。(5)测试仪输出电压只可接至电流互感器二次绕组，禁止接至电流互感器一次绕
7、组。表3检修电源的使用序号内容标准I检修电源接取位置检修电源必须接至专用检修电源箱或专用试验电源屏的相关电源接线端子，且在工作现场电源引入处配置有明显断开点的刀闸和漏电保安器。2接取电源时的注意事项接取电源前应先验电，用万用表确认电源电压等级和电源类型无误后，先接刀闸处，再接电源侧。在接取电源时由继电保护人员接取并专人监护、复查。7安全重点注意事项(1)严禁未履行工作许可手续即进入现场工作。(2)进入工作现场，必须正确使用劳动保护用品。(3)现场安全技术措施应完备、可靠且准确无误。(4)执行安全措施时要防止走错间隔、误碰运行设备。(5)在电流回路工作时，应防止电流回路开路。(6)在电压回路工作
8、时，应防止电压回路短路或未断开电压回路通电造成反充电。(7)恢复安全措施时严格按照安全措施票执行，防止遗漏及误恢复事故。8作业流程图(1)电压互感器(2)电流互感器9作业程序与危险点控制序号检验项目检验内容及检验方法危险点控制检验结果责任人签字1电压互感器检验1.1一般性检查记录电压互感器的生产厂家、出厂编号、产品型号、准确级和变比范围。记录电压互感器各绕组的回路编号、用途、接线方式和安装位置1.2电压互感器各绕组准确级检查检查接入计量回路的二次绕组是否独立，准确级是否为02接入双重化配置保护的二次绕组是否相互独立，准确级是否满足保护装置要求严禁将计量用绕组接入保护回路1.3电压互感器各绕组极
9、性测试依次测试电压互感器各绕组极性。除特殊要求外，电压互感器的极性均为减极性将电压互感器的一次刀闸拉开，保证电压互感器与一次设备断开1.4电压互感器各绕组变比测试测试电压互感器各绕组变比将电压互感器的一次刀闸拉开，保证电压互感器与二次设备断开2电流互感器检验2.1一般性检查详细记录电流互感器的生产厂家、出厂编号、产品型号、各绕组容量、变比范围；详细记录各绕组的回路7序号检验项目检验内容及检验方法危险点控制检验结果责任人签字编号、用途、接线方式、准确级、接地点位置；根据定值通知单记录各绕组实际使用变比2.2电流互感器各绕组准确级检查二次绕组准确级为5P级应接入保护回路，0.5S级应接入测量回路，
10、0.2S级应接入计量回路严禁将计量或测量用绕组接入保护回路2.3保护用电流互感器各绕组安装位置检查电流互感器二次绕组分配应合理，不同保护的的保护范围相互叠加，应尽可能避免出现保护死区防止出现保护死区2.4电流互感器各绕组极性测试依次测试电流互感器各绕组极性。除特殊要求外，电流互感器的极性均为减极性。新安装检验时还应带二次电流回路测试各回路极性确认电流互感器己全部停电2.5电流互感器各绕组及其抽头变比测试依次测试电流互感器各绕组变比1）确认电流互感器已全部停电。2）将TA二次侧与电流二次负载回路断开。3）测试仪器有输出时，切勿连接或断开测试对象。2.6保护用电流互感器各绕组及其抽头二次直阻测试依
11、次测试保护用电流互感器各绕组及其抽头的二次直阻，并记录测试结果2.7保护用电流互感依次测试保护用电流互感器各绕组及其抽头的励磁7序号检验项目检验内容及检验方法危险点控制检验结果责任人签字器各绕组及其抽头伏安特性测试特性，并做好记录4）断开电缆连接时，应从输送功率的测试仪器开始2.8保护用电流互感器各绕组所接二次回路负载测试依次测试保护用电流互感器各绕组所接二次回路负载，并记录测试结果2.9保护用电流互感器各绕组误差校核2.9.1P级电流互感器根据测得的励磁特性数据计算并绘制各绕组10%误差曲线；确定流经本电流互感器的最大短路电流；由误差曲线查出最大短路电流下各绕组允许的二次负载阻抗，并将其将与
12、实测的二次负载进行比较。允许的二次负载阻抗实测的二次负载2.9.2TPY级电流互感器1）TPY级电流互感器误差用峰值瞬时误差表示。2）计算实际二次时间常数。3）计算实际暂态面积系数。4）计算等效二次极限电动势。7序号检验项目检验内容及检验方法危险点控制检验结果责任人签字5）由励磁特性曲线查得等效二次极限电动势下的励磁电流峰值，该电流用额定二次短路电流峰值的百分数表示即为峰值瞬时误差，要求其不超过10%竣工验收发现问题及处理情况1、验收传动；2、全部工作完毕，拆除所有试验接线（应先拆开电源侧）；3、工作负责人监督工作班成员按安全措施票恢复安全措施；4、全体工作班人员清扫、整理现场；5、工作负责人
13、检查施工现场，检查施工现场是否有遗留的工具、材料；6、状态检查，严防遗漏项目；7、工作负责人在检修试验记录上详细记录本次工作所校验项目、发现的问题、试验结果和存在的问题等。遗留问题工作日期工作负责人工作班成员10现场工作记录变电站名称：间隔设备名称：检验日期：年月日检验人员：10.1电压互感器参数回路编号电压等级(kV)额定变比容量准确级用途接线方式安装位置生产厂家出厂编号产品型号10.2电流互感器参数1().2/P级电流互感曙组别电压等级(kV)额定变比准确级容量(VA)用途安装位置生产厂家出厂编号产品型号10.2.2TPY级电流互感器组别电压等级(kV)额定变比准确级容量(VA)功率因数(COS)对称短路电流倍数(Kssc)额定暂态面积系数(Ktd)额定一次时间常数(ms)额定二次时间常数(
