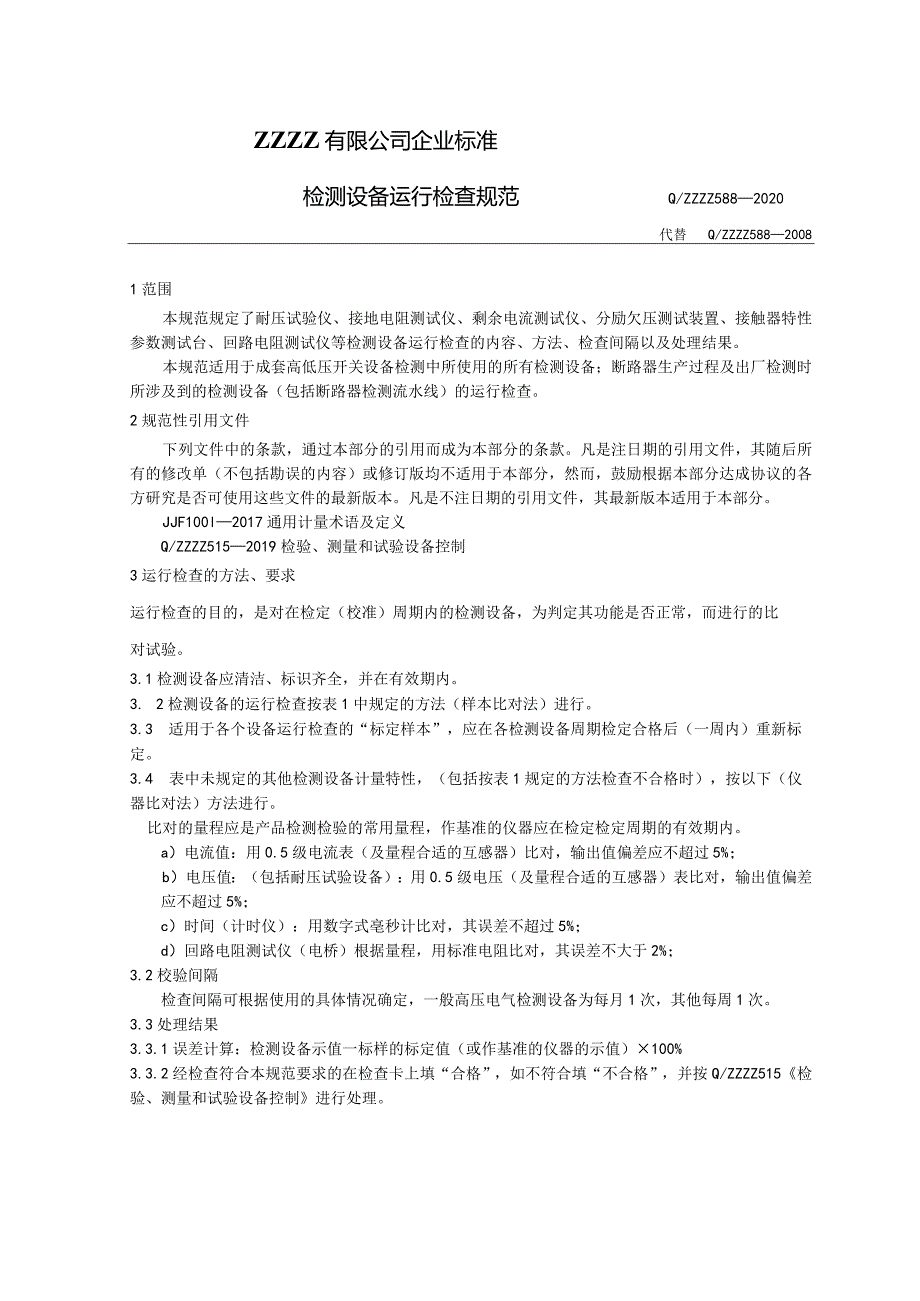

1、ZZZZ有限公司企业标准检测设备运行检查规范Q/ZZZZ5882020代替Q/ZZZZ58820081范围本规范规定了耐压试验仪、接地电阻测试仪、剩余电流测试仪、分励欠压测试装置、接触器特性参数测试台、回路电阻测试仪等检测设备运行检查的内容、方法、检查间隔以及处理结果。本规范适用于成套高低压开关设备检测中所使用的所有检测设备；断路器生产过程及出厂检测时所涉及到的检测设备（包括断路器检测流水线）的运行检查。2规范性引用文件下列文件中的条款，通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研
2、究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。JJF100l2017通用计量术语及定义Q/ZZZZ5152019检验、测量和试验设备控制3运行检查的方法、要求运行检查的目的，是对在检定（校准）周期内的检测设备，为判定其功能是否正常，而进行的比对试验。3.1检测设备应清洁、标识齐全，并在有效期内。3. 2检测设备的运行检查按表1中规定的方法（样本比对法）进行。3.3 适用于各个设备运行检查的“标定样本”，应在各检测设备周期检定合格后（一周内）重新标定。3.4 表中未规定的其他检测设备计量特性，（包括按表1规定的方法检查不合格时），按以下（仪器比对法）方法进行。比
3、对的量程应是产品检测检验的常用量程，作基准的仪器应在检定检定周期的有效期内。a）电流值：用0.5级电流表（及量程合适的互感器）比对，输出值偏差应不超过5%；b）电压值：（包括耐压试验设备）：用0.5级电压（及量程合适的互感器）表比对，输出值偏差应不超过5%；c）时间（计时仪）：用数字式亳秒计比对，其误差不超过5%；d）回路电阻测试仪（电桥）根据量程，用标准电阻比对，其误差不大于2%；3.2校验间隔检查间隔可根据使用的具体情况确定，一般高压电气检测设备为每月1次，其他每周1次。3.3处理结果3.3.1误差计算：检测设备示值一标样的标定值（或作基准的仪器的示值）100%3.3.2经检查符合本规范要

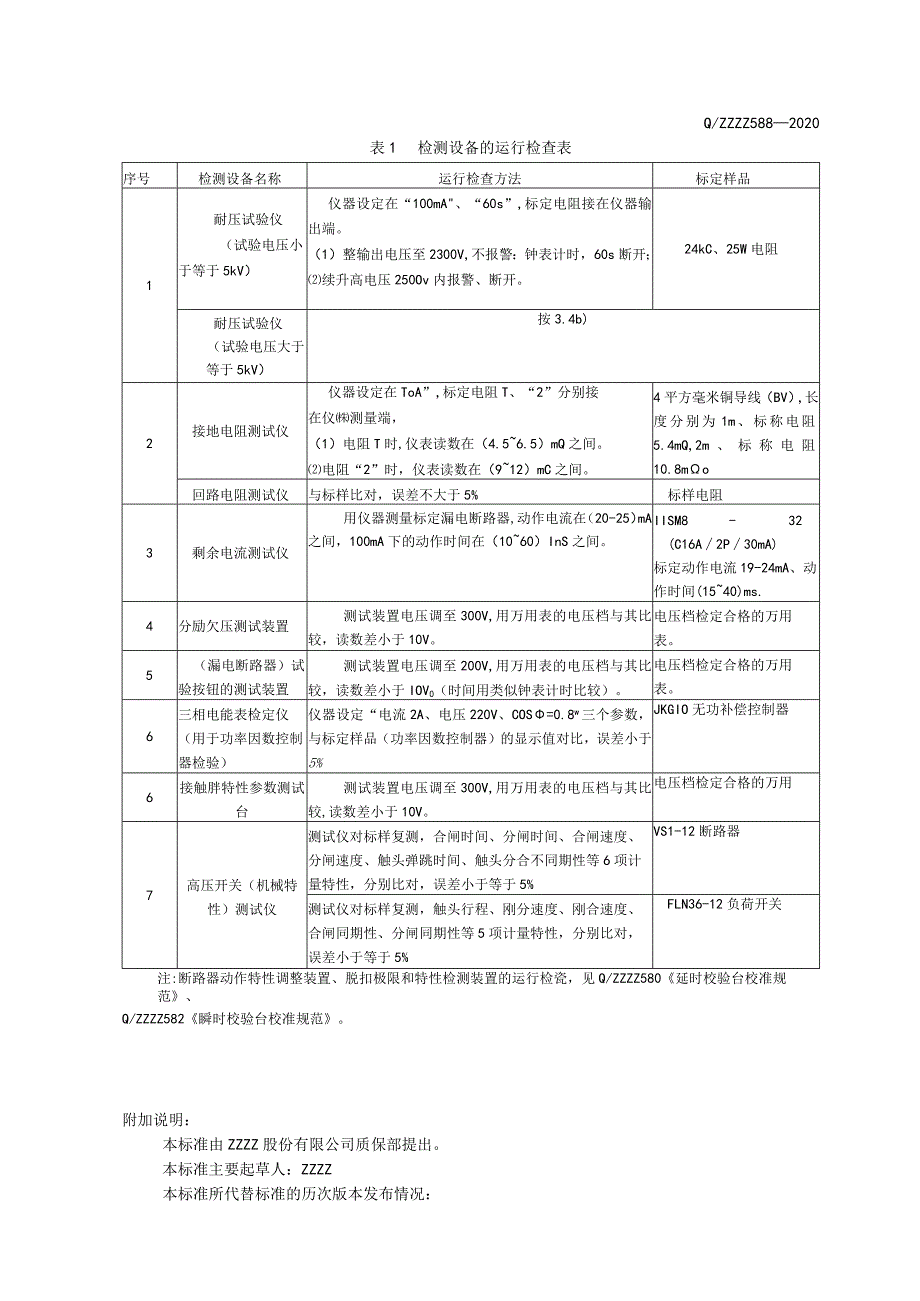

4、求的在检查卡上填“合格”，如不符合填“不合格”，并按Q/ZZZZ515检验、测量和试验设备控制进行处理。Q/ZZZZ5882020表1检测设备的运行检查表序号检测设备名称运行检查方法标定样品1耐压试验仪（试验电压小于等于5kV）仪器设定在“100mA、“60s”,标定电阻接在仪器输出端。（1）整输出电压至2300V,不报警：钟表计时，60s断开；续升高电压250Ov内报警、断开。24kC、25W电阻耐压试验仪（试验电压大于等于5kV）按3.4b)2接地电阻测试仪仪器设定在ToA”,标定电阻T、“2”分别接在仪测量端，（1）电阻T时,仪表读数在（4.56.5）mQ之间。电阻“2”时，仪表读数在（
5、912）mC之间。4平方毫米铜导线（BV）,长度分别为1m、标称电阻5.4mQ,2m、标称电阻10.8mo回路电阻测试仪与标样比对，误差不大于5%标样电阻3剩余电流测试仪用仪器测量标定漏电断路器,动作电流在（20-25）mA之间，100mA下的动作时间在（1060）InS之间。IISM8-32(C16A2P30mA)标定动作电流19-24mA、动作时间(1540)ms.4分励欠压测试装置测试装置电压调至300V,用万用表的电压档与其比较，读数差小于10V。电压档检定合格的万用表。5（漏电断路器）试验按钮的测试装置测试装置电压调至200V,用万用表的电压档与其比较，读数差小于IOV0（时间用类似
6、钟表计时比较）。电压档检定合格的万用表。6三相电能表检定仪（用于功率因数控制器检验）仪器设定“电流2A、电压220V、COS=0.8w三个参数，与标定样品（功率因数控制器）的显示值对比，误差小于5%JKGIO无功补偿控制器6接触胖特性参数测试台测试装置电压调至300V,用万用表的电压档与其比较,读数差小于10V。电压档检定合格的万用7高压开关（机械特性）测试仪测试仪对标样复测，合闸时间、分闸时间、合闸速度、分闸速度、触头弹跳时间、触头分合不同期性等6项计量特性，分别比对，误差小于等于5%VS1-12断路器测试仪对标样复测，触头行程、刚分速度、刚合速度、合闸同期性、分闸同期性等5项计量特性，分别比对，误差小于等于5%FLN36-12负荷开关注:断路器动作特性调整装置、脱扣极限和特性检测装置的运行检瓷，见Q/ZZZZ580延时校验台校准规范、Q/ZZZZ582瞬时校验台校准规范。附加说明：本标准由ZZZZ股份有限公司质保部提出。本标准主要起草人：ZZZZ本标准所代替标准的历次版本发布情况：Q/ZZZZ588-2003Q/ZZZZ588-2008
