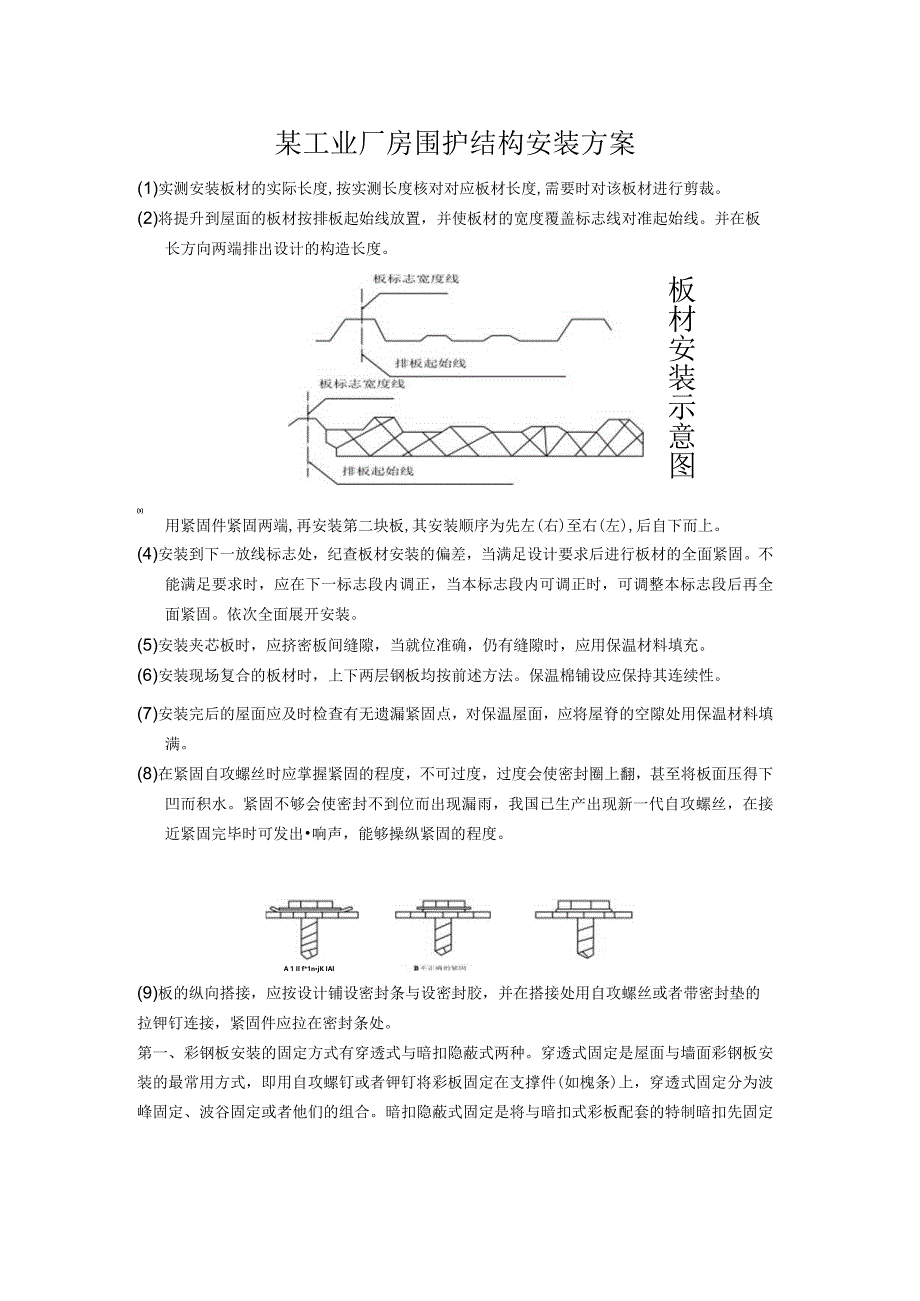

1、某工业厂房围护结构安装方案(1)实测安装板材的实际长度,按实测长度核对对应板材长度,需要时对该板材进行剪裁。(2)将提升到屋面的板材按排板起始线放置，并使板材的宽度覆盖标志线对准起始线。并在板长方向两端排出设计的构造长度。板材安装示意图用紧固件紧固两端,再安装第二块板,其安装顺序为先左(右)至右(左),后自下而上。(4)安装到下一放线标志处，纪查板材安装的偏差，当满足设计要求后进行板材的全面紧固。不能满足要求时，应在下一标志段内调正，当本标志段内可调正时，可调整本标志段后再全面紧固。依次全面展开安装。(5)安装夹芯板时，应挤密板间缝隙，当就位准确，仍有缝隙时，应用保温材料填充。(6)安装现场复
2、合的板材时，上下两层钢板均按前述方法。保温棉铺设应保持其连续性。(7)安装完后的屋面应及时检查有无遗漏紧固点，对保温屋面，应将屋脊的空隙处用保温材料填满。(8)在紧固自攻螺丝时应掌握紧固的程度，不可过度，过度会使密封圈上翻，甚至将板面压得下凹而积水。紧固不够会使密封不到位而出现漏雨，我国已生产出现新一代自攻螺丝，在接近紧固完毕时可发出响声，能够操纵紧固的程度。A 1 Il f*1njK IAl(9)板的纵向搭接，应按设计铺设密封条与设密封胶，并在搭接处用自攻螺丝或者带密封垫的拉钾钉连接，紧固件应拉在密封条处。第一、彩钢板安装的固定方式有穿透式与暗扣隐蔽式两种。穿透式固定是屋面与墙面彩钢板安装的
3、最常用方式，即用自攻螺钉或者钾钉将彩板固定在支撑件(如槐条)上，穿透式固定分为波峰固定、波谷固定或者他们的组合。暗扣隐蔽式固定是将与暗扣式彩板配套的特制暗扣先固定在支撑件(如檄条)上，彩板的母肋与暗扣的中心肋齿合的固定方法，通常用于屋面板的安装。第二、彩板的侧向与端部搭接。安装每一块钢板时，应将其边搭接准确地放在前一块钢板上，并与前一块钢板夹紧，直到钢板的两端都固定为止。一种简单而有效的方法是用一对夹口钳分别夹住所搭接的钢板。钢板沿纵向就位时，其端部特别是上端部需用钳子夹住搭边部分，这样可保证钢板一端的就位，并使一端的搭接也处于正确的位置，从而固定住钢板，在固定的过程中，夹钳始终应在纵向夹住钢
4、板。在安装下一块钢板之前，每块钢板务必完全被固定住。固定务必始于钢板的中心，然后向两边伸展，最后固定钢板的搭接边。关于端部搭接，由于屋面与墙面外形板是用连续加工的方法制成的，因此可按运输条件所限制的长度供应钢板，通常不需要搭接，钢板长度就足以满足屋面铺设的需要。出于对现场处理与运输考虑，必要时可用两块较短的钢板通过端部搭接来覆盖整个长度，每一列钢板的搭接顺序依次从底部到顶部，然后再放下一列。对使用穿透式固定法的屋面与墙面钢板端搭接需定位在支撑上。对坡度在1/12(50)-1/4(150)之间的屋面,钢板端部重迭长度至少为200mm；坡度超过1/4(150)时，重迭长度至少为150mm,而且钢板
5、端部重叠部分的中点应在支撑件的中心。墙面板最小重迭长度为IoOmm第三、自攻螺钉的选用。固定螺钉选用时应该按照结构的使用寿命选择固定件，而且特别注意外覆材料的寿命与指定的固定件寿命是否一致。同时注意钢楝条厚度不能超过螺钉的自钻能力。目前供应的螺丝可带有塑料头、不锈钢顶盖或者涂有特殊的耐久保护层。另外，除暗扣固定用螺钉外，其他螺钉均带有防水垫圈，而且针对采光板与特殊风压下的情况均配有相应的专用垫圈。第四、彩板的安装较易掌握，而一些细节的处理比较重要。关于屋面用彩板应该在屋顶及屋檐处将彩板进行相应的收边工作，其目的是为了更有效地阻止雨水进入屋面以内。屋面外板在屋脊的地方，都可用收边工具将位于钢板终
6、端肋条之间的底盘向上折。它用于所有坡度低于1/2(250)屋面钢板的上端，以保证在泛水板或者盖板下方由风吹入的水不可能流入建筑之中。边收边操作可在钢板定位之前实施，也可在钢板安装之后实施，但后一种方法要在钢板的顶端留有足够的间隙(约50mm),便于收边工具的操作。其具体操作方法是：把收边工具位于钢板终端底盘之上，尽快将工具滑于钢板之上，越里越好。用工具握住钢板终端，将底盘往上折，上折约800.如上所述，折弯每一底盘。当板被用在坡度低于1/5（100）的屋面时，应将钢板下端的底盘端部略微向下弯曲（呈唇状），可用同一收边工具来实现，这样可保证雨水顺着钢板终端被排出，同时不可能因毛细或者风力作用回流
7、至平底盘的下边。向下折边的操作务必在屋面钢板被固定以后才能进行，否则这项操作将会受到障碍。下折板的边端时，适当张开下撬工具的口，将工具夹住底盘端，尽量向里推。工具紧贴在底盘端部，同时将手柄摇动约200,这样在钢板的端部会形成一向下折边。关于非常长的屋面钢板，应设置伸缩节点，距离不得大于下表中所列数据，以便克服纵向热位移。这关于穿透固定式来说，在两伸缩节点之间，仅能设置一个穿透固定的搭接。通常而言，在用于屋面与墙面板的所有金属中，钢的热胀冷缩到目前为止是最低的。事实上，在钢板的终端与最后支撑之间的膨胀或者收缩位移只是表中所显示数据的一小部分，由于被固定的钢板位移，通常是从中心开始趋向于钢板的每个
8、端部。每端的位移量只是膨胀或者收缩量的一半。同样在建筑结构或者屋面框架中也有一些温度变化位移，尽管不如屋面那么大，但仍减少了屋面板与其支撑面之间的位移。最终，由于楝条的屈曲，特别是在跨中，更进一步减少了这种差动位移。外形板都有相应的成型泡沫密封条。当它们被嵌在屋檐支撑面与屋面板下边之间时（用作屋檐密封），这一底部密封带能够防止灰尘、昆虫、鸟、啮齿动物与雨水进入肋条空间内。能够沿泛水板与盖板的下方，将一顶部有轮廓的成型条嵌入泛水板下方与屋面板顶面之间，并用双面胶进行适当的固定，从而起到类似的密封作用。这一点很重要，不进行这样的处理，会造成房屋的漏水。第五、在南方彩板通常设计为单层彩板，为了减少太
9、阳辐射热量进入建筑物内部，在安装屋面板时，能够在屋面系统中装入隔热层。有一种非常简单、经济而有效的方法，即在安装屋面钢板之前，在槐条或者板条上铺上双面反射箔薄膜，这种方法同样还能够作为蒸汽隔离，以减少凝聚作用。假如同意薄膜在支撑之间的下垂深度达5075mm,则薄膜与屋面板之间的空气层将进一步提高隔热效果。滞留在钢板中的热量，很小一部分通过对流作用往下被送进建筑物，由于己被加热的热空气基本上以静止状态保留在钢板中，这意味着，真正进入建筑物的热量是由于辐射，其比例将取决于钢板下表面的特性。下表面带漆或者暗色的钢板，将有较高的反射能力，可将留下的热量大幅度的辐射进去，而下表面带闪亮的或者磨光表面的钢
10、板发散力很低，只能将很小一部分热量辐射进建筑物中。因此对涂漆或者暗色下表面的高发散力与热辐射能力，可通过在钢板下方安装反射箔片层加以克服。为了在屋面钢板卜面减少凝聚，务必在钢板下面设置防潮板，以阻止钢板下表面与空中的潮气接触。位于屋面板下方用于隔热的反射箔，能够很简单地用作防潮，只要在其搭接处用一防潮粘带密封即可。搭接应大于100mm,在定位箔片层时，保持紧密接触，使粘胶带充分发挥作用.箔片层务必覆盖在屋顶支撑之间。假如发生这种情况，冷凝就会在箔片下方形成。当钢板比所接触的空气冷，或者空气中的水汽凝聚在钢板上时，屋面钢板下面就产生了冷凝。这种现象是不可预料的，许多建筑物都面临类似问题。在凉爽的
11、晴朗的夜晚，屋面板将向大气层辐射热量，直至屋面板的温度降至周围空气的温度；有的时候只有5。屋面板甚至能够继续辐射热量，并保持比与之接触的空气冷，直至被太阳辐射照暖。在这段时间里，空气中的水蒸气能够继续在下方造成水凝聚。冷凝量的大小取决于空气中水蒸发的数量。并随不一致的气候条件而改变。建筑物内部的活动，将实质性地增加空气中水蒸发的数量。在一所用作洗澡（特别是沐浴）、做饭、放置洗衣机、衣服干燥机、洗碗机、甚至很多人员在场的建筑里，都会造成这种情况。潮气将相当自由地通过大多数的天花板，进入天花板空间，直接与屋面板接触。除了水从屋面或者天花板下滴或者弄脏天花板与墙面的明显现象外，冷凝还会导致建筑物隐蔽
12、构件的损坏。同样，假如大片隔热层因冷凝而受潮或者者即使是轻微受潮，也是大大降低隔热效果。假如在建筑物中，出现冷凝现象，消除其不利影响既困难，花费的成本又高。因此在设计与施工中采取预防措施是明智的做法。为了避免在屋面上的水凝聚，务必防止潮湿空气与钢板下方接触。使用在反射箔片层与屋面钢板之间放置隔热棉的方法将进一步避免潮气的侵入。同时，隔热棉还能够减少雨水在金属屋面钢板上产生的噪声。当使用隔热棉层时，务必注意保持完全防潮。特别对屋顶边缘周围与钢板终端底部在小坡度屋面的情况下，流下的雨水可能被吹回来。假如隔热棉悬在底部支撑面之上，有可能与天沟的水接触，在这种情况下，隔热棉会汲取水份，在潮湿的气候期间
13、，将潮气长期保留在隔热棉内，这将损坏因与潮湿的隔热棉相接触的屋面板涂层。第六、在大跨度与大面积厂房的设计中，为了有足够的亮度，往往设计有采光带，通常在每跨的中间布置。采光板的设置尽管增加了采光度，同时也增加了太阳热量的传递，增高建筑物内的温度。最后需注意一点，在通常的屋面与泛水板安装作业中，自攻螺钉、钻孔、手锯或者其他的操作等均会在屋面上或者邻近地区留下金属碎屑，这些碎屑与其他杂物（钾钉、铁钉、螺钉等）务必尽快从屋顶、泛水板、天沟等处清除掉。应该把这项工作作为每天的结束工作。特别是在整个屋面安装完成后，更需要这项工作。假如忽视了这项工作，将使金属碎屑氧化而导致钢板表面形成污点。以铁、铅、铜等为
14、基材的物品若与镀铝锌板表面接触，且共同暴露在潮气或者有冷凝水的环境中，将会造成镀铝锌层的破坏，从而导致钢板的腐蚀。施工中要避免与上述物品接触。彩板安装方案二第一、彩钢板安装的固定方式有穿透式与暗扣隐蔽式两种。穿透式固定是屋面与墙面彩钢板安装的最常用方式，即用自攻螺钉或者钏钉将彩板固定在支撑件(如模条)上，穿透式固定分为波峰固定、波谷固定或者他们的组合。暗扣隐蔽式固定是将与暗扣式彩板配套的特制暗扣先固定在支撑件(如檄条)上，彩板的母肋与暗扣的中心肋齿合的固定方法，通常用于屋面板的安装。第二、彩板的侧向与端部搭接。安装每一块钢板时，应将其边搭接准确地放在前一块钢板上，并与前一块钢板夹紧，直到钢板的
15、两端都固定为止。一种简单而有效的方法是用一对夹口钳分别夹住所搭接的钢板。钢板沿纵向就位时，其端部特别是上端部需用钳子夹住搭边部分，这样可保证钢板一端的就位，并使一端的搭接也处于正确的位置，从而固定住钢板，在固定的过程中，夹钳始终应在纵向夹住钢板。在安装下一块钢板之前，每块钢板务必完全被固定住。固定务必始于钢板的中心，然后向两边伸展，最后固定钢板的搭接边。关于端部搭接，由于屋面与墙面外形板是用连续加工的方法制成的，因此可按运输条件所限制的长度供应钢板，通常不需要搭接，钢板长度就足以满足屋面铺设的需要。出于对现场处理与运输考虑，必要时可用两块较短的钢板通过端部搭接来覆盖整个长度，每一列钢板的搭接顺
16、序依次从底部到顶部，然后再放下一列。对使用穿透式固定法的屋面与墙面钢板端搭接需定位在支撑上。对坡度在1/12(50)-1/4(150)之间的屋面,钢板端部重迭长度至少为200mm；坡度超过1/4(150)时，重迭长度至少为150mm,而且钢板端部重叠部分的中点应在支撑件的中心。墙面板最小重迭长度为100mm.第三、自攻螺钉的选用。固定螺钉选用时应该按照结构的使用寿命选择固定件，而且特别注意外覆材料的寿命与指定的固定件寿命是否一致。同时注意钢楝条厚度不能超过螺钉的自钻能力。目前供应的螺丝可带有塑料头、不锈钢顶盖或者涂有特殊的耐久保护层。另外，除暗扣固定用螺钉外，其他螺钉均带有防水垫圈，而且针对采光板与特殊风压下的情况均配有相应的专用垫圈。第四、彩板的安装较易掌握，而一些细节的处理比较重要。关于屋面用彩板应该在屋顶及屋檐处将彩板进行相应的收边工作，其目的是为了更有效地阻止雨水进入屋
