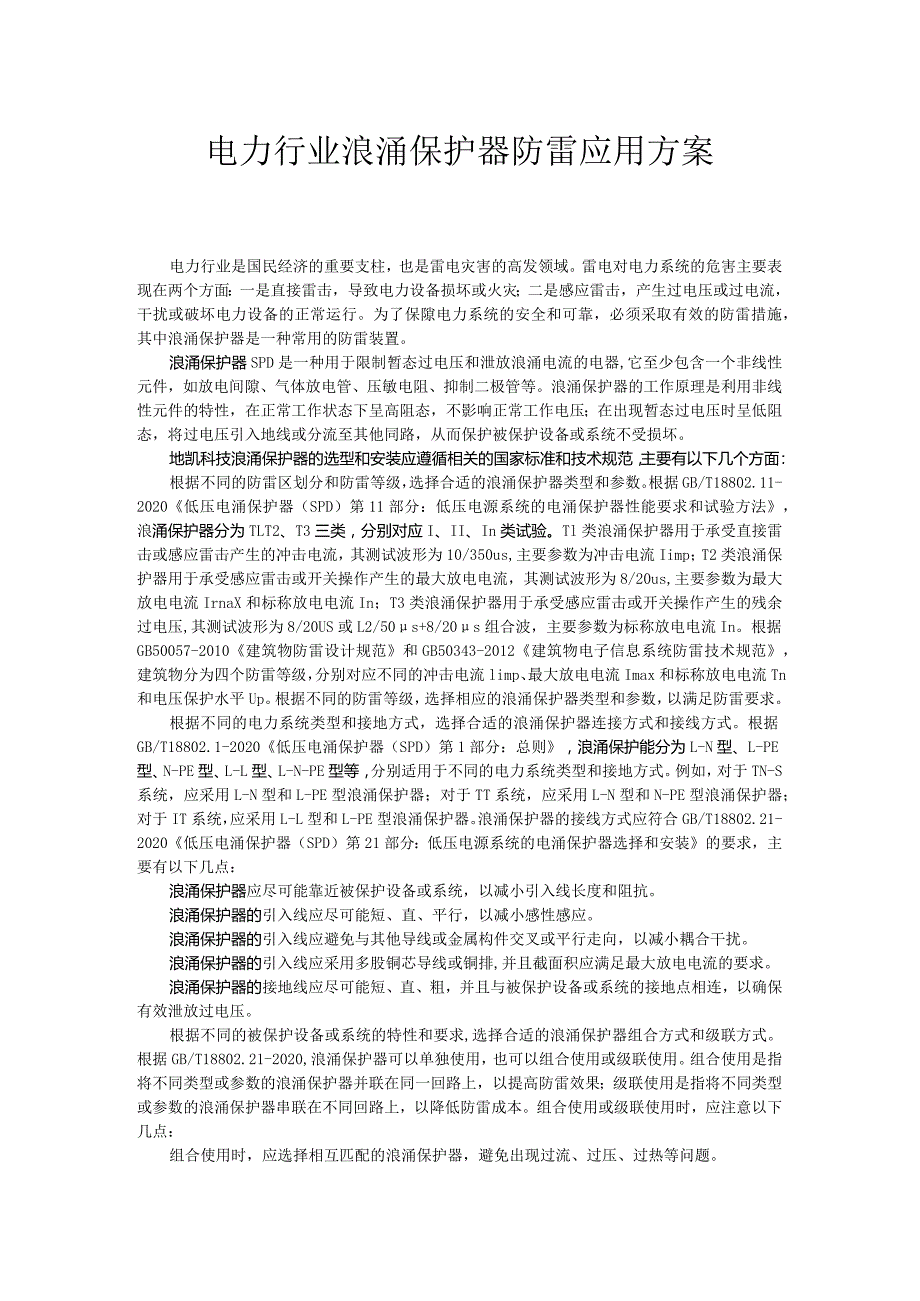

1、电力行业浪涌保护器防雷应用方案电力行业是国民经济的重要支柱，也是雷电灾害的高发领域。雷电对电力系统的危害主要表现在两个方面：一是直接雷击，导致电力设备损坏或火灾；二是感应雷击，产生过电压或过电流，干扰或破坏电力设备的正常运行。为了保隙电力系统的安全和可靠，必须采取有效的防雷措施，其中浪涌保护器是一种常用的防雷装置。浪涌保护器SPD是一种用于限制暂态过电压和泄放浪涌电流的电器,它至少包含一个非线性元件，如放电间隙、气体放电管、压敏电阻、抑制二极管等。浪涌保护器的工作原理是利用非线性元件的特性，在正常工作状态下呈高阻态，不影响正常工作电压；在出现暂态过电压时呈低阻态，将过电压引入地线或分流至其他同
2、路，从而保护被保护设备或系统不受损坏。地凯科技浪涌保护器的选型和安装应遵循相关的国家标准和技术规范，主要有以下几个方面：根据不同的防雷区划分和防雷等级，选择合适的浪涌保护器类型和参数。根据GB/T18802.11-2020低压电涌保护器（SPD）第11部分：低压电源系统的电涌保护器性能要求和试验方法，浪涌保护器分为TLT2、T3三类，分别对应I、II、In类试验。Tl类浪涌保护器用于承受直接雷击或感应雷击产生的冲击电流，其测试波形为10/350us,主要参数为冲击电流Iimp；T2类浪涌保护器用于承受感应雷击或开关操作产生的最大放电电流，其测试波形为8/20us,主要参数为最大放电电流Irna
3、X和标称放电电流In；T3类浪涌保护器用于承受感应雷击或开关操作产生的残余过电压,其测试波形为8/20US或L2/50s+8/20s组合波，主要参数为标称放电电流In。根据GB50057-2010建筑物防雷设计规范和GB50343-2012建筑物电子信息系统防雷技术规范，建筑物分为四个防雷等级，分别对应不同的冲击电流limp、最大放电电流Imax和标称放电电流Tn和电压保护水平Up。根据不同的防雷等级，选择相应的浪涌保护器类型和参数，以满足防雷要求。根据不同的电力系统类型和接地方式，选择合适的浪涌保护器连接方式和接线方式。根据GB/T18802.1-2020低压电涌保护器（SPD）第1部分：总
4、则，浪涌保护能分为L-N型、L-PE型、N-PE型、L-L型、L-N-PE型等，分别适用于不同的电力系统类型和接地方式。例如，对于TN-S系统，应采用L-N型和L-PE型浪涌保护器；对于TT系统，应采用L-N型和N-PE型浪涌保护器；对于IT系统，应采用L-L型和L-PE型浪涌保护器。浪涌保护器的接线方式应符合GB/T18802.21-2020低压电涌保护器（SPD）第21部分：低压电源系统的电涌保护器选择和安装的要求，主要有以下几点：浪涌保护器应尽可能靠近被保护设备或系统，以减小引入线长度和阻抗。浪涌保护器的引入线应尽可能短、直、平行，以减小感性感应。浪涌保护器的引入线应避免与其他导线或金属
5、构件交叉或平行走向，以减小耦合干扰。浪涌保护器的引入线应采用多股铜芯导线或铜排,并且截面积应满足最大放电电流的要求。浪涌保护器的接地线应尽可能短、直、粗，并且与被保护设备或系统的接地点相连，以确保有效泄放过电压。根据不同的被保护设备或系统的特性和要求,选择合适的浪涌保护器组合方式和级联方式。根据GB/T18802.21-2020,浪涌保护器可以单独使用，也可以组合使用或级联使用。组合使用是指将不同类型或参数的浪涌保护器并联在同一回路上，以提高防雷效果；级联使用是指将不同类型或参数的浪涌保护器串联在不同回路上，以降低防雷成本。组合使用或级联使用时，应注意以下几点：组合使用时，应选择相互匹配的浪涌

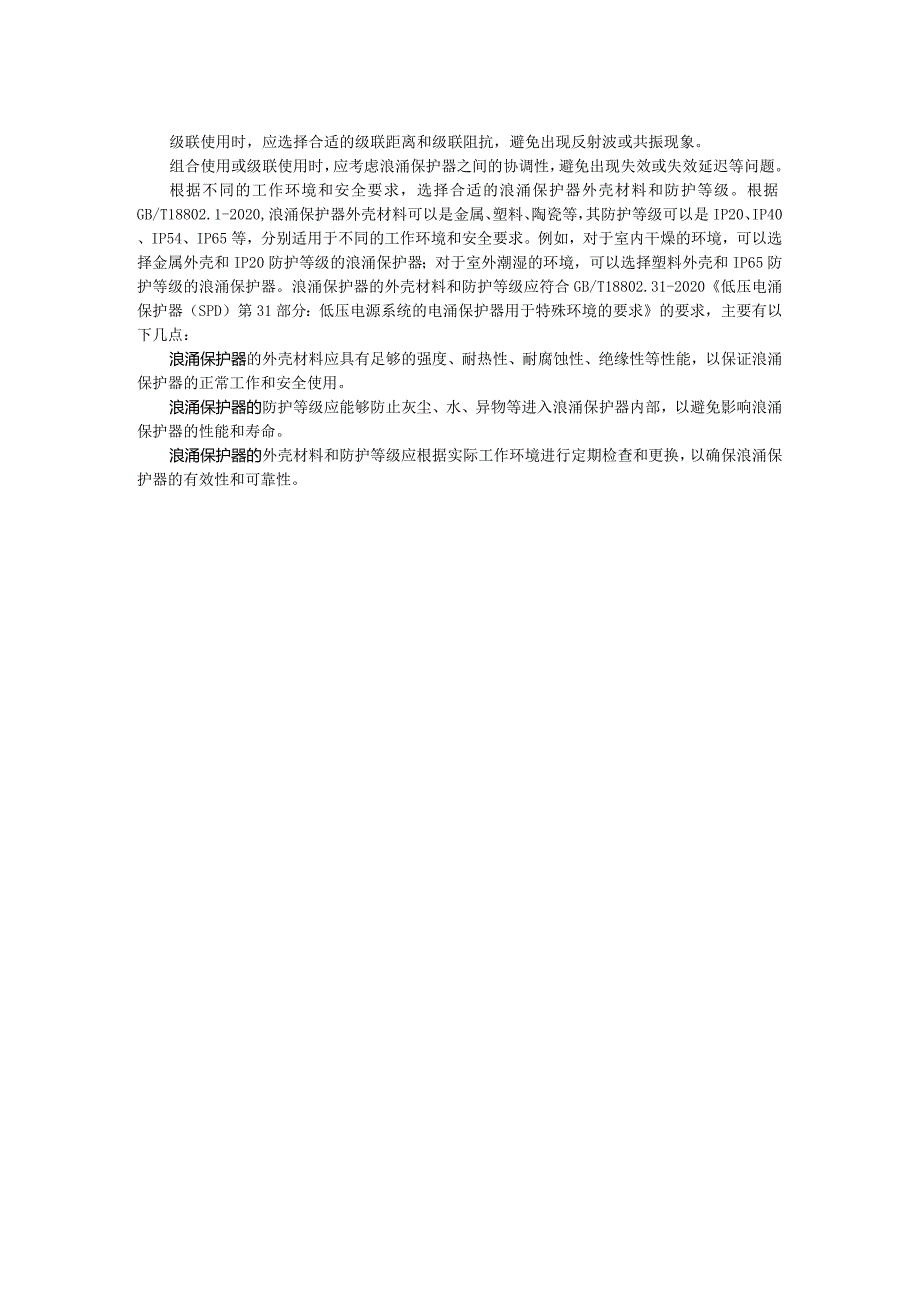

6、保护器，避免出现过流、过压、过热等问题。级联使用时，应选择合适的级联距离和级联阻抗，避免出现反射波或共振现象。组合使用或级联使用时，应考虑浪涌保护器之间的协调性，避免出现失效或失效延迟等问题。根据不同的工作环境和安全要求，选择合适的浪涌保护器外壳材料和防护等级。根据GB/T18802.1-2020,浪涌保护器外壳材料可以是金属、塑料、陶瓷等，其防护等级可以是IP20、IP40、IP54、IP65等，分别适用于不同的工作环境和安全要求。例如，对于室内干燥的环境，可以选择金属外壳和IP20防护等级的浪涌保护器；对于室外潮湿的环境，可以选择塑料外壳和IP65防护等级的浪涌保护器。浪涌保护器的外壳材料和防护等级应符合GB/T18802.31-2020低压电涌保护器（SPD）第31部分：低压电源系统的电涌保护器用于特殊环境的要求的要求，主要有以下几点：浪涌保护器的外壳材料应具有足够的强度、耐热性、耐腐蚀性、绝缘性等性能，以保证浪涌保护器的正常工作和安全使用。浪涌保护器的防护等级应能够防止灰尘、水、异物等进入浪涌保护器内部，以避免影响浪涌保护器的性能和寿命。浪涌保护器的外壳材料和防护等级应根据实际工作环境进行定期检查和更换，以确保浪涌保护器的有效性和可靠性。
