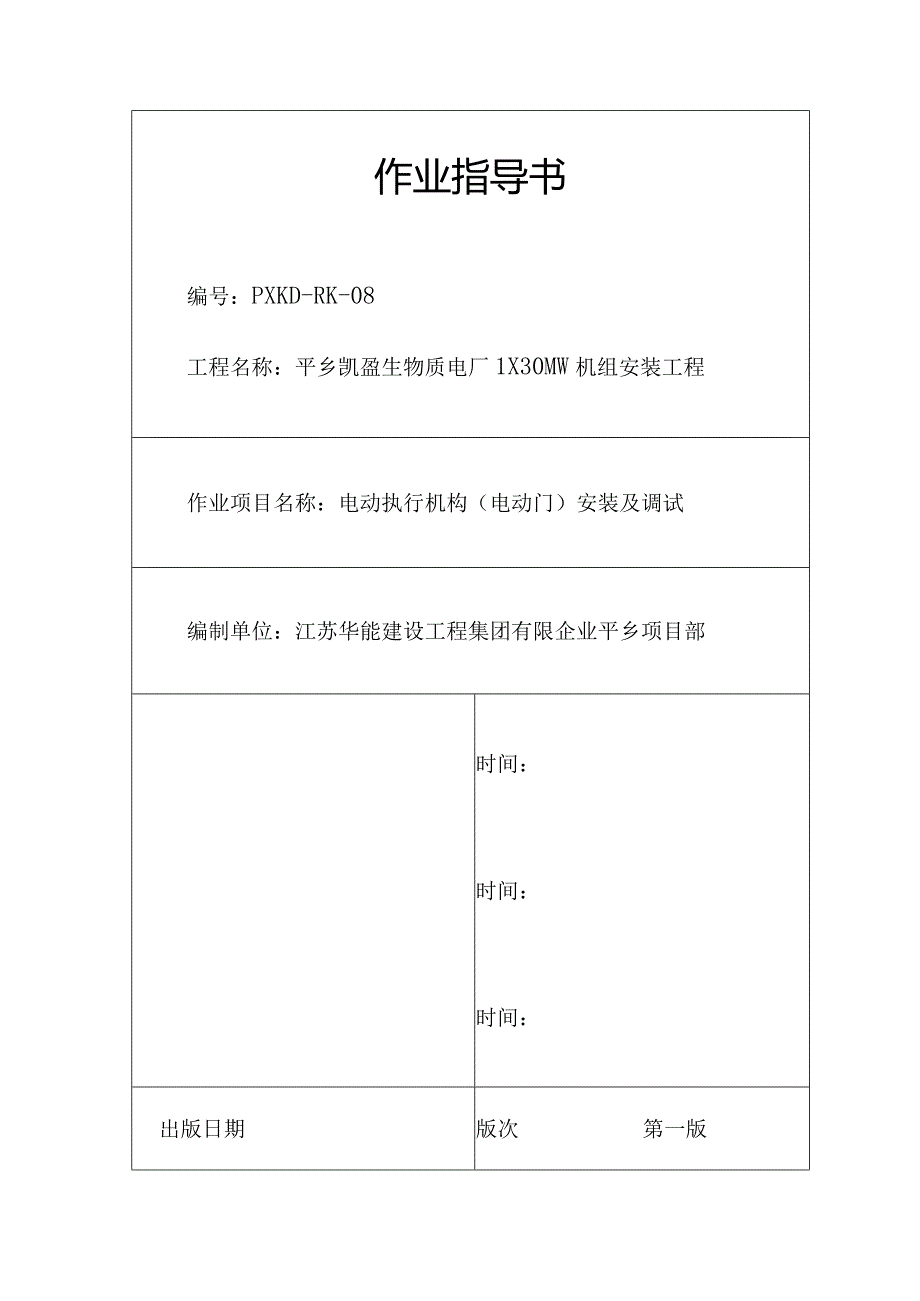

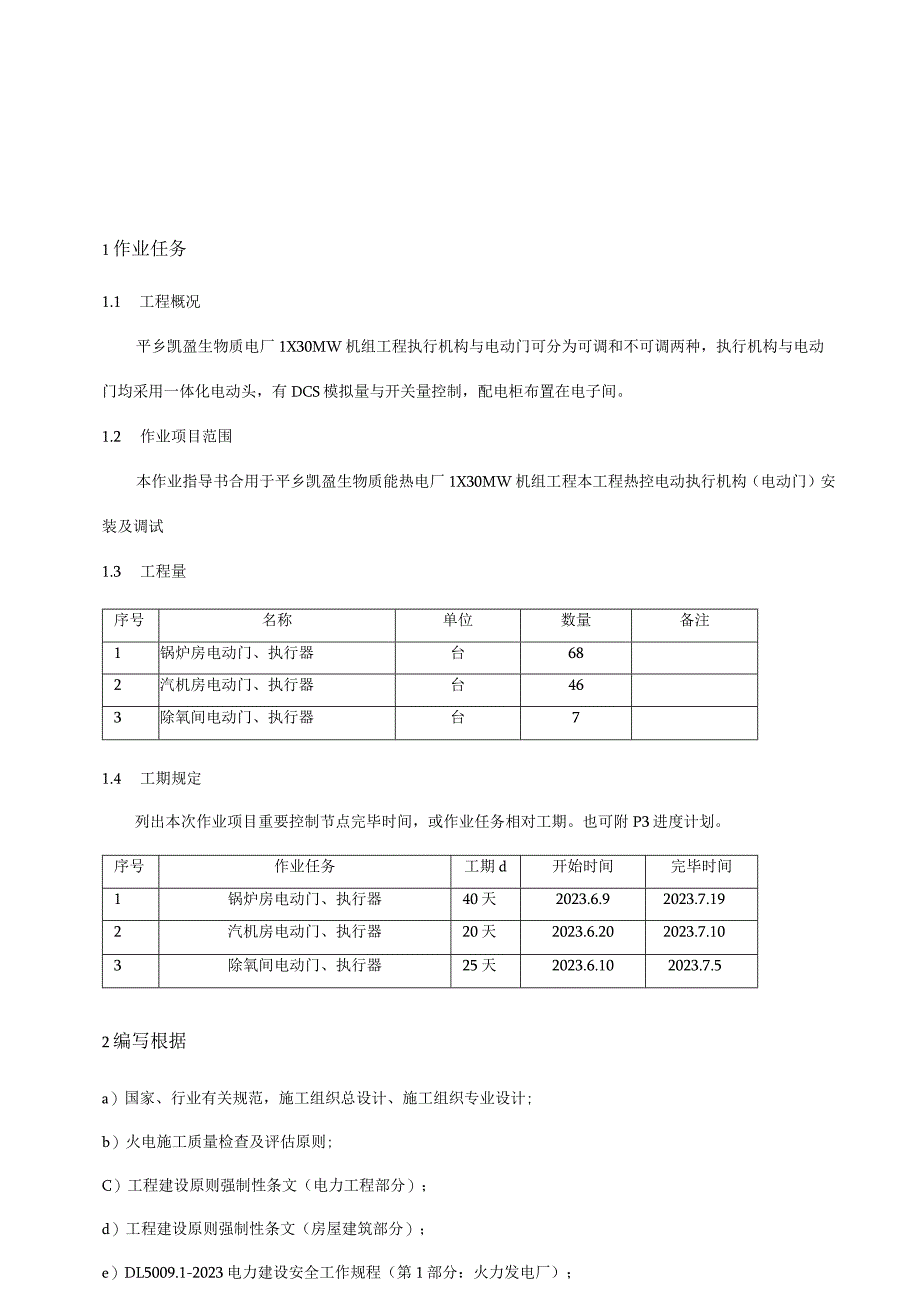

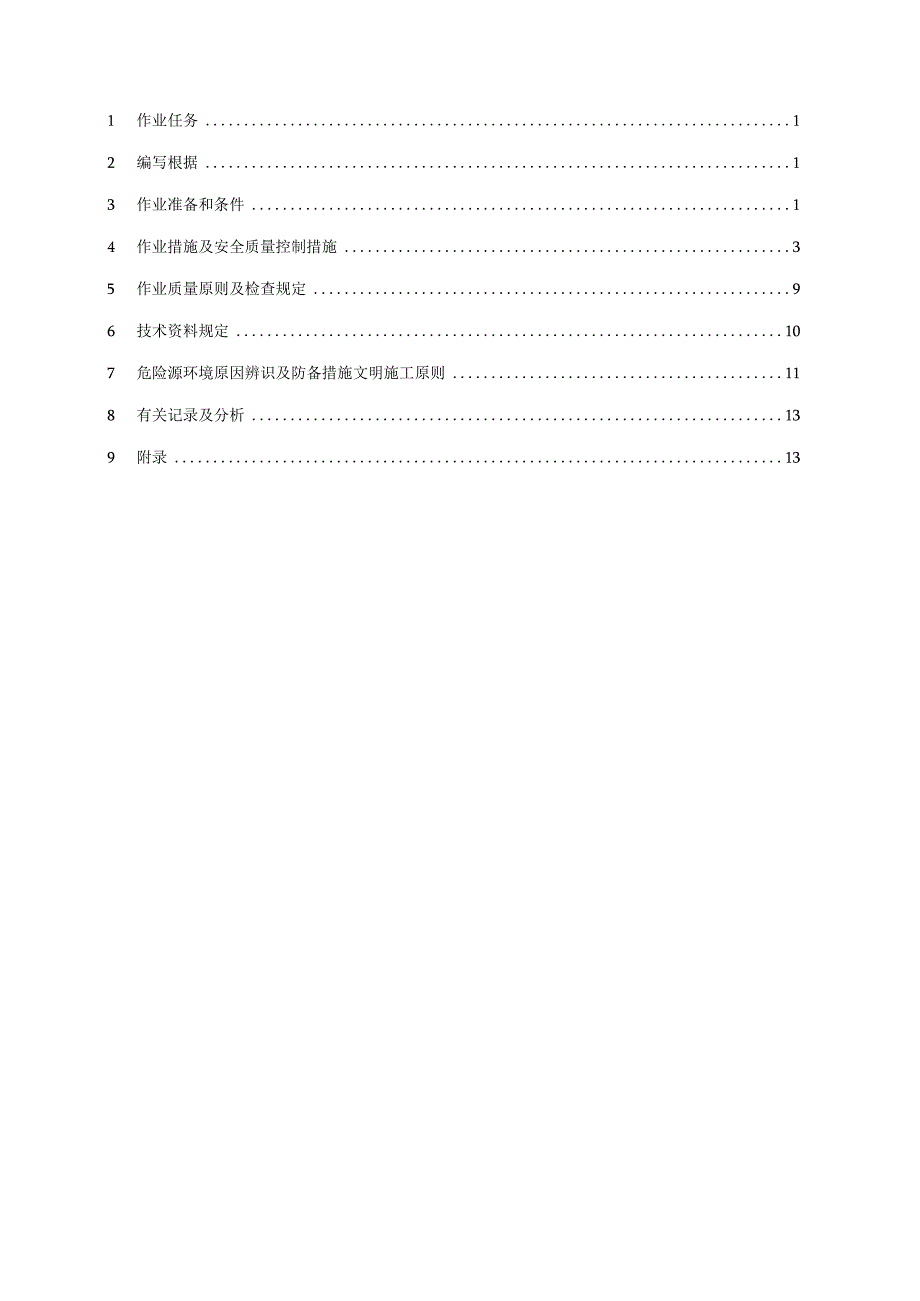

1、作业指导书编号：PXKD-RK-08工程名称：平乡凯盈生物质电厂1X30MW机组安装工程作业项目名称：电动执行机构（电动门）安装及调试编制单位：江苏华能建设工程集团有限企业平乡项目部时间：时间：时间：出版日期版次第一版1 作业任务12 编写根据13 作业准备和条件14 作业措施及安全质量控制措施35 作业质量原则及检查规定96 技术资料规定107 危险源环境原因辨识及防备措施文明施工原则118 有关记录及分析139 附录131作业任务1.1 工程概况平乡凯盈生物质电厂1X30MW机组工程执行机构与电动门可分为可调和不可调两种，执行机构与电动门均采用一体化电动头，有DCS模拟量与开关量控制，配电
2、柜布置在电子间。1.2 作业项目范围本作业指导书合用于平乡凯盈生物质能热电厂1X30MW机组工程本工程热控电动执行机构（电动门）安装及调试1.3 工程量序号名称单位数量备注1锅炉房电动门、执行器台682汽机房电动门、执行器台463除氧间电动门、执行器台71.4 工期规定列出本次作业项目重要控制节点完毕时间，或作业任务相对工期。也可附P3进度计划。序号作业任务工期d开始时间完毕时间1锅炉房电动门、执行器40天2023.6.92023.7.192汽机房电动门、执行器20天2023.6.202023.7.103除氧间电动门、执行器25天2023.6.102023.7.52编写根据a）国家、行业有关规
3、范，施工组织总设计、施工组织专业设计;b）火电施工质量检查及评估原则;C）工程建设原则强制性条文（电力工程部分）；d）工程建设原则强制性条文（房屋建筑部分）；e）DL5009.1-2023电力建设安全工作规程（第1部分：火力发电厂）；D设计图纸（包括设计修改告知单、有效的工程联络单）；g）制造厂提供的安装、调试技术文献；h）会议纪要。3作业准备和条件3.1技术准备技术人员与建设单位.设计单位已确定执行的安装位置并制定好施工方案和措施。3.2.2 施工前技术员要对施工人员进行详细的技术安全交底，并做好交底记录。3.2.3 检查执行机构的型号.规格.数量与否符合图纸规定。3.2.4 检查施工用品要
4、完好.齐全。3.2作业人员3.2.1 作业人员配置序号工种数量规定备注1热控技术员1人能负责施工技术指导2热控施工人员3人能负责详细施工3焊接人员2人要有国家颁发焊工证4辅助工8人能配合施工3.2.2 人员分工 电仪科管理人员定编2人，其中专工一名，技术员一名。专工对本项目管理全面负责，技术员在专工的领导下分别负责本专业安全、生产和技术工作。 本工程执行层重要指施工班组以及材料、工具库等。施工班组设置两个班分别负责热控专业各施工项目的施工。工具库为各施工班组在施工工具的领用上提供以便。3. 3材料、设备准备序号名称规格型号数量备注1执行器687台2电动门53台3槽钢10100米3.4重要机具序
5、号名称单位数量备注1500兆欧表块12电缆剪把23液压架套204扳手把25斜口钳把206剥线钳把207螺丝刀把208对讲机只89校线器套1010电缆剥条刀把2011切割机台112钢锯把113便携式电源盘台114锤刀、圆铿刀把215水平尺把216电锤把117焊机台118线锤只13.5作业条件3. 5.1场地无3.5. 2上道工序 图纸已会审，作业指导书已编制并审批。施工人员通过安全、技术、质量交底，理解图纸的设计意图及其安装工艺规定、质量原则，并已熟悉有关规程、规范。上道工序施工完毕并且验收合格；设备清点，编号工作结束，多种机具已准备并性能良好。 施工现场要安装好安全可靠的临时脚手架，孔洞按安全
6、规定做好覆盖。3.5.3工作环境 主体设备及管道.平台的施工基本完毕。 周围不再进行大件设备搬运和有也许对执行机构导致损伤的其他各项安装工作。3.5.4临时工作设施高处作业时临时脚手架搭设牢固、工作范围拉设警戒绳。3.5.5安全防护设施和用品序号名称规格型号单位数量备注1安全帽按国标个102安全带按国标条153防护镜按国标个203.5.6其他规定无4作业措施及安全、质量控制措施4.1作业主体方案42作业环节与措施4.2.1 环节与措施执行机构口勺领取和检查1）检查领取执行机构的型号.规格应符合设计规定，标注安装位置，并做好记录。2）执行机构外观应完整无损，机械动作应灵活可靠，无松动及卡涩现象。
7、3）检查执行机构的电气部分绝缘电阻值，应不小于1兆欧。安装电动阀门1）进行远方操作和选线操作系统的送电（气）操作试验。操作开关的操作方向应与阀门或挡扳的动作一致，选线操作开关的编号应与阀门编号一致。2）阀门指示表或指示灯的显示应与阀门位置相符。3）阀门在全行程内应动作平稳、灵活、无跳动。行程时间应符合规定。4）按照热力系统对阀门（挡板）行程的规定，调整行程开关，按照制造厂规定的转矩特性曲线，调整力矩开关5）热继电器、电流继电器等应按规定值进行整定并标识。并应在整定完后漆封。6）热工保护装置应按系统进行分项和整套联动试验，动作应对的、可靠。7）检查保护及信号系统的开关量仪表和电气设备的信号机构，
8、其整定值应符合设计或运行规定，动作必须对的可靠。8）在系统的信号端输入模拟信号，检查音响、灯光及保护装置的动作和逻辑功能，应符合设计规定。9）连锁系统应进行分项试验及整套联动试验，动作应对的可靠。10）自动调整控制系统手动/自动切换试验，按设计规定到达无平衡、无扰动切换。扰动量应不不小于1%阀位量程。令电动及气动执行机构是对机组运行系统的压力、流量、液位、温度等参数进行调整控制的重要设备。执行机构安装牢固、精确与否关系到机组稳定运行和安全效率，因此必须在安装调试过程中引起充足的重视。1）检查执行机构外观与否完好，各部件与否完整，各标志与否清晰。2）通电试验，检查执行机构马达和齿轮口勺运转与否正
9、常。检查后的执行机构妥善保管，防止受潮损坏。3）执行器般安装在被调整机构的附近，不阻碍检修和通行，并便于操作和维护。执行机构与调整机构间通过连杆相连。（见附图8-4）4）当调整机构随设备产生热态位移时，执行器的安装要保证其和调整机构H勺相对位置不变。执行机构底座制作及固定1）底座采用12#镀锌槽钢，槽钢的长度根据现场实际长度来确定，槽钢上面的螺栓孔直径为614,固定螺栓为M12X50。底座槽钢应牢固焊在风管本体上，槽钢与风管联接处满焊。为增长底座的强度，必要时增长三角形支撑。执行机构应水平安装在支架上，用螺栓固定牢固。（见附图8-1,8-2,8-3）.2）底座固定可根据现场不一样状况，采用焊接
10、、对穿螺栓、预埋等方式进行。令执行机构的安装与保养1）执行机构必须安装牢固，操作时无晃动，不受汽水浸蚀和雨淋，调整机构从全关到全开，与执行机构的全行程对应。2）对室外部分的执行机构，装设防雨罩，防止日晒雨淋，延长使用寿命。3）执行机构连杆的配制均采用预制加工件连接，现场组合后使用计算机演算动作区域行程，保证调整性能。图8T电动执行机构固定示例1底板；2一支柱注：L不能大于400图8-3电动执行机构在型钢底座上的安装示意图1一连杆；2一底座固定；3底座;4-调节机构小罢臂图8-4执行机构与调节机构联接示意图A危险点D执行器搬运过程中装车固定不牢下滑伤人；2）人货同车挤伤手脚；3）无齿锯片飞出伤人
11、；4）铁屑飞入眼中；5）使用无齿锯、除锈机时操作不妥伤人：6）电焊时打伤眼睛、灼伤皮肤；7）电动工具漏电伤人；8）现场安装时高空落物伤人；9）现场安装时脚下孔洞导致坠落安全控制措施及注意事项1）进入施工现场，对的佩戴安全帽，严禁酒后进入施工现场。2）搬抬角钢材料时，人力应充足，戴好手套，防止发生挤手、砸脚事故。3）运送中角钢固定牢固，严禁人货同车。4）无齿锯使用前检查防护罩及锯片确已安装牢固。5）锯切下料时，戴好防护眼镜。6）电焊施工时戴好防护面罩及防护手套。7）施工用电源由合格电工对的接线，电动工具、电焊机使用前应做好检查，防止漏电、触电事故发生。8）高空作业时对的使用安全带，并将其挂在上方
12、牢固可靠处。9）电焊时远离易燃物品，以防发生火灾。10）刷漆防腐时，工件下面应铺设塑料布，防止油漆洒落地上，现场严禁吸烟。11）进入现场施工应注意脚下孔洞，交叉作业区域注意高空落物，防止高空坠落及高处落物伤人。12）熟悉现场环境，确认所有孔洞盖板已盖好，盖板具有醒目的志。13）孔洞盖板阻碍施工时如需移开应有专人监护，施工完毕立即恢复A工艺质量控制措施（必要时）1）执行器在安装前检查其动作应灵活，传动部分无松动、卡涩现象，绝缘电阻必须不小于IMQ,气动控制装置的连接管路应严密不泄漏，全行程时间、自锁等均符合制造厂规定。2）一般直行程的电动控制装置和气动控制装置均由厂家组装好，角行程口勺电动控制装
13、置安装时首先应根据安装位置将控制装置本体放究竟座上，用螺栓将其基础螺孔与底座上的螺孔穿上，防止滑落，安放时应注意其输出轴的朝向必须对的I。3）将连杆一头球形较链的销轴穿入调整机构摆臂的孔中，用螺母固定住，另一头球形钱链口勺销轴与控制装置的输出臂相连,调整控制装置的位置,使控制装置的输出臂与调整机构的摆臂能作平行运动，确定控制装置的位置，上紧螺母。4）将控制装置手动摇到二分之一开度位置，使调整机构也抵达中间位置，此时连杆与摆臂之间应近似成垂直，否则就应调整两头球形较链的正反螺杆，根据实际状况缩短或加长连杆口勺长度，使其符合规定。5）手动使控制装置走过全行程，调整机构也应走过全行程，否则必须松开控
