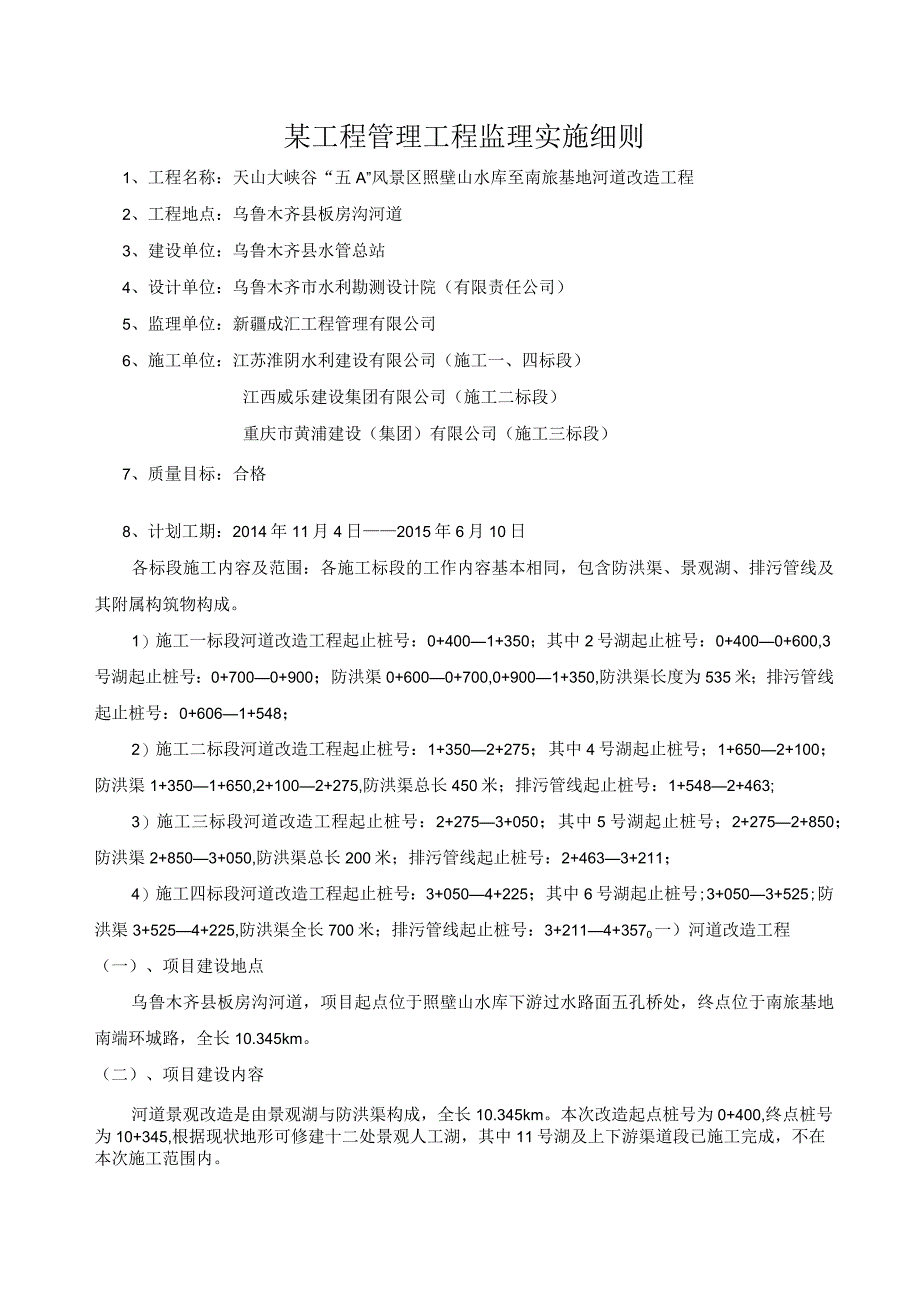

1、某工程管理工程监理实施细则1、工程名称：天山大峡谷“五A”风景区照壁山水库至南旅基地河道改造工程2、工程地点：乌鲁木齐县板房沟河道3、建设单位：乌鲁木齐县水管总站4、设计单位：乌鲁木齐市水利勘测设计院（有限责任公司）5、监理单位：新疆成汇工程管理有限公司6、施工单位：江苏淮阴水利建设有限公司（施工一、四标段）江西威乐建设集团有限公司（施工二标段）重庆市黄浦建设（集团）有限公司（施工三标段）7、质量目标：合格8、计划工期：2014年11月4日2015年6月10日各标段施工内容及范围：各施工标段的工作内容基本相同，包含防洪渠、景观湖、排污管线及其附属构筑物构成。1）施工一标段河道改造工程起止桩号：
2、0+4001+350；其中2号湖起止桩号：0+4000+600,3号湖起止桩号：0+7000+900；防洪渠0+6000+700,0+9001+350,防洪渠长度为535米；排污管线起止桩号：0+6061+548；2）施工二标段河道改造工程起止桩号：1+3502+275；其中4号湖起止桩号；1+6502+100；防洪渠1+3501+650,2+1002+275,防洪渠总长450米；排污管线起止桩号：1+5482+463;3）施工三标段河道改造工程起止桩号：2+2753+050；其中5号湖起止桩号；2+2752+850；防洪渠2+8503+050,防洪渠总长200米；排污管线起止桩号：2+463
3、3+211；4）施工四标段河道改造工程起止桩号：3+0504+225；其中6号湖起止桩号;3+0503+525;防洪渠3+5254+225,防洪渠全长700米；排污管线起止桩号：3+2114+3570一）河道改造工程（一）、项目建设地点乌鲁木齐县板房沟河道，项目起点位于照壁山水库下游过水路面五孔桥处，终点位于南旅基地南端环城路，全长10.345km。（二）、项目建设内容河道景观改造是由景观湖与防洪渠构成，全长10.345km。本次改造起点桩号为0+400,终点桩号为10+345,根据现状地形可修建十二处景观人工湖，其中11号湖及上下游渠道段已施工完成，不在本次施工范围内。(三)、水文板房沟河道

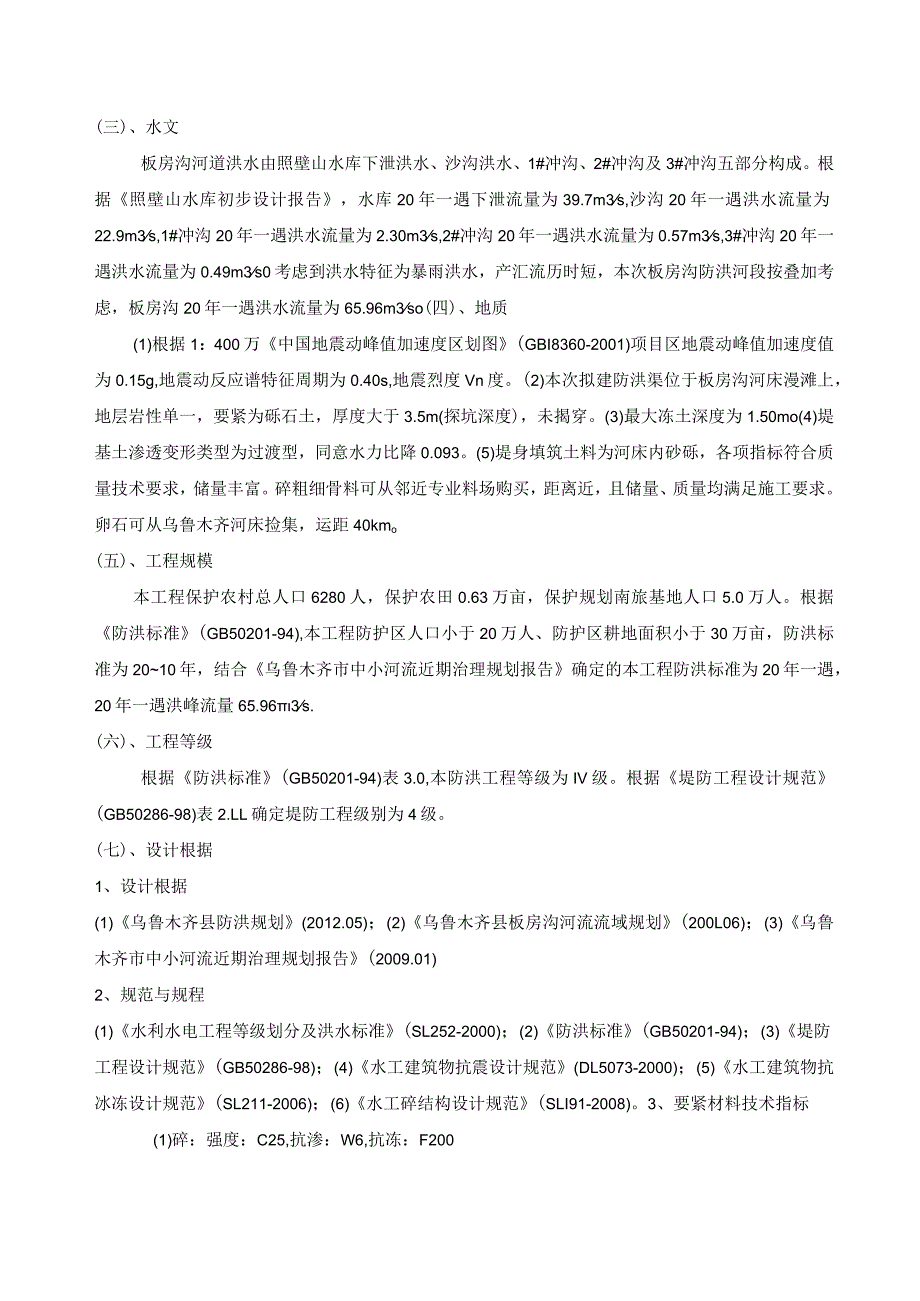

4、洪水由照壁山水库下泄洪水、沙沟洪水、1#冲沟、2#冲沟及3#冲沟五部分构成。根据照壁山水库初步设计报告，水库20年一遇下泄流量为39.7m3s,沙沟20年一遇洪水流量为22.9m3s,1#冲沟20年一遇洪水流量为2.30m3s,2#冲沟20年一遇洪水流量为0.57m3s,3#冲沟20年一遇洪水流量为0.49m3s0考虑到洪水特征为暴雨洪水，产汇流历时短，本次板房沟防洪河段按叠加考虑，板房沟20年一遇洪水流量为65.96m3so(四)、地质(1)根据1：400万中国地震动峰值加速度区划图(GBI8360-2001)项目区地震动峰值加速度值为0.15g,地震动反应谱特征周期为0.40s,地震烈度V
5、n度。(2)本次拟建防洪渠位于板房沟河床漫滩上，地层岩性单一，要紧为砾石土，厚度大于3.5m(探坑深度)，未揭穿。(3)最大冻土深度为1.50mo(4)堤基土渗透变形类型为过渡型，同意水力比降0.093。(5)堤身填筑土料为河床内砂砾，各项指标符合质量技术要求，储量丰富。碎粗细骨料可从邻近专业料场购买，距离近，且储量、质量均满足施工要求。卵石可从乌鲁木齐河床捡集，运距40kmo(五)、工程规模本工程保护农村总人口6280人，保护农田0.63万亩，保护规划南旅基地人口5.0万人。根据防洪标准(GB50201-94),本工程防护区人口小于20万人、防护区耕地面积小于30万亩，防洪标准为2010年，
6、结合乌鲁木齐市中小河流近期治理规划报告确定的本工程防洪标准为20年一遇，20年一遇洪峰流量65.963s.(六)、工程等级根据防洪标准(GB50201-94)表3.0,本防洪工程等级为IV级。根据堤防工程设计规范(GB50286-98)表2.LL确定堤防工程级别为4级。(七)、设计根据1、设计根据(1)乌鲁木齐县防洪规划(2012.05)；(2)乌鲁木齐县板房沟河流流域规划(200L06)；(3)乌鲁木齐市中小河流近期治理规划报告(2009.01)2、规范与规程(1)水利水电工程等级划分及洪水标准(SL252-2000)；(2)防洪标准(GB50201-94)；(3)堤防工程设计规范(GB50
7、286-98)；(4)水工建筑物抗震设计规范(DL5073-2000)；(5)水工建筑物抗冰冻设计规范(SL211-2006)；(6)水工碎结构设计规范(SLI91-2008)。3、要紧材料技术指标(1)碎：强度：C25,抗渗：W6,抗冻：F200(八)、工程设计1、防洪渠设计流量：0+400l+325为39.7m3s,l+32510+345位65.96m3s02、断面形式：湖面周边使用复式断面，由于基础为砂砾石，渗透性强，而项目区水资源紧缺，为了减少渗漏缺失，本次使用双层防渗处理方案，由下至上衬砌结构依次为：3cm厚砂浆、二布一膜(150g0.5mmIoog)、3cm厚砂浆、15Cnl厚现浇
8、C25F200W6混凝土。湖面跌水悬臂式挡墙下游三角区域使用混凝土填筑。渠道使用梯形断面，衬砌结构为15cm厚现浇C25F200W6混凝土。具体剖面见设计图纸。3、标号：混凝土标号C25F200W6。4、分缝要求：渠道及湖底板每3m设置一道伸缩缝，错缝布置。5、嵌缝材料：嵌缝材料为高压聚乙烯闭孔塑料板，表面为聚氨酯砂浆勾缝(缝宽2cm)。6、嵌缝材料技术指标：L-600型高压聚乙烯闭孔塑料板技术要求：密度125kgm3;吸水率V4gcm3;弯曲长度3.2mpa;弹性模量L5mpa；压缩永久变形率VK；压缩强度1.8mpa;抗拉强度1.2mpa；抗冻型无变化；抗渗型0.2mpa；断裂伸长率96乐
9、口现场检测：5cm宽长条折弯180能完全复原为合格品，折断的为不合格品。(九)、施工技术要求1、施工导流(1)导流的必要性本工程主体工程施工期为46月，为夏洪期，尽管上游修建照壁山水库进行调蓄，但仍应考虑洪水对未建好的防洪渠产生危害，造成缺失。因此，务必考虑施工期的导流。工程区地下水位埋深较大，埋深大于基础开挖深度深度，因此基础施工时能够不考虑基坑排水。导流时段本工程主体施工期自4月6月，期间板房沟河道及各冲沟在任何时间都可能有洪水汇入。因此，整个施工期均需要进行导流设计。(3)导流标准该导流建筑物保护对象为4级永久建筑物，根据水利水电工程等级划分及洪水标准SL252-2000,导流建筑物级别
10、为5级，要紧导流对象为各冲沟洪水，导流标准为10年一遇防洪标准，导流流量为20.12m3s(4)导流工程设计因防洪渠布设在河床的左岸，防洪渠右侧有近百米的河床宽度可供导流使用，施工时能够将防洪渠开挖的砂砾石料堆放在渠道右岸，用作临时导流堤，也能够现场使用其他合理方法进行导流。2、土方工程施工(1)项目区土方为基础开挖的砂砾石料，将河床基础开挖的连续级配的砂砾料用于防洪渠基础的回填，多余土方运至河道坑洼处。(2)基础土方使用53挖掘机开挖，预留1015cm保护层，人工清至设计高程，并夯实(相对密度20.75),渠基及边坡不得含有建筑、生活垃圾及其余有机物。(3)防洪渠基础填方使用连续级配的戈壁料
11、回填，操纵最大粒径W5cm,分层洒水碾压，操纵每层厚度不大于50Cnb碾压遍数68遍，操纵相对密度20.75。3、钢筋碎施工技术要求混凝土应根据其所处工作部位的工作条件，分别满足抗压、抗渗、抗冻、抗裂、抗冲耐磨与抗侵蚀等设计要求；低温季节施工时，务必采取保温措施，以防碎冻融破坏或者假凝现象；钢筋应有出厂证明书或者试验报告单。使用前，应做拉力、冷弯试验。需要焊接的钢筋应做好焊接工艺试验。钢号不明的钢筋，经试验合格后方可使用；为确保混凝土的质量，混凝土的配合比应通过试验确定；浇筑混凝土前，应全面检查有关准备工作：地基处理情况，混凝土浇注前的准备工作，模板、钢筋、预埋件及止水设施等是否符合设计要求,
12、并应做好记录；混凝土的浇筑，应按一定的厚度、次序、方向，分层、跳仓进行浇筑；确保嵌缝止水材料挤压紧密；浇入仓内的混凝土应随浇随平仓，不得堆积。仓内若有粗骨料堆叠时，应均匀的分布于砂浆较多处，但不得用水泥砂浆覆盖，以免造成内部蜂窝。在倾斜面上浇筑混凝土时，应从低处开始浇筑，浇筑面应保持水平；混凝土浇筑应保持连续性，如因故中止或者超过同意间歇时间，则应按施工缝处理；止水设施的形式、位置、尺寸及材料的品种规格等，均应符合设计规定；其余未尽事宜见混凝土结构工程施工质量验收规范(GB50204-2002)及水工混凝土施工规范(DLT5144-2001)04、土工膜施工在复合土工膜选购时，幅宽应近量与渠道
13、断面相近，这样能够减少焊接次数，土工膜使用150g0.5mmIOogPE复合土工膜，铺膜时工人应一律穿软底平底鞋，并将基础砂砾石垫层整平后，方可进行土工膜铺设，施焊前应结合不一致情况（风速、湿度、温度等）确定焊机爬行速度，铺膜松驰度操纵在10%左右，布基使用手持缝纽机缝合。5、注意事项：严格操纵各建筑物标高；所有用于安装的材料质量务必合格；安装场地基底的变形影响深度不超过25mm,基层表面务必保证没有积水、没有裂缝植物根系及岩石露头等，基底不存在松软土质的地层。二）乌县照壁山水库下游十二连湖用地排水工程本工程位于乌鲁木齐县板房沟河道内，起点为天山大峡谷第二个卡子处，终点投入乌鲁木齐县污水处理厂
14、，全长16.923Krn0工程建设要紧满足板房沟河道两侧2657亩规划建设用地、天山大峡谷旅游景区高峰期1.8万人及灯草沟村0.225万人的排水问题。管道规模分两段，上段0+0007+309设计流量0.119m3S,管道充满度0.65；下段7+30916+923设计流量0.209m3S,管道充满度0.7。管道上段位于板房沟河床内，沿照壁山水库至南旅基地改造河道的右岸布设，在南旅基地3#过水路面上游离开河床沿已建道路布置，最终进入污水处理厂。设计管径为De400、De500,聚乙烯（HDPE）双壁波纹管，管长分别为7309、9614米。每隔40-50米设置一座检查井，检查井共计313座。由于地形
15、的限制，沿线需设置跌水井消除高差，跌水井共计64座。单井跌差在0.63.6m之间。管线纵断面设计：污水管线设计坡度最小坡度1%最大坡度3.12%；管材：De400m承插口聚乙烯（HDPE）双壁波纹管，最小壁厚2.5mm,De500mm承插口聚乙烯（HDPE）双壁波纹管，最小壁厚3.0mm,环钢度（KN/m2）使用SN8,管材密度2930KNm2,管材的性能要求详见06MS201-2-29,管材的物理力学指标详见06MS201-2-37,管材应符合（GB/T19472.1-2004）规定。管道基础处理及横断面设计：管道基础开挖横断面设计具体做法见06MS201-2-54,管道设计支撑角2a为150,要求基底夯实，夯填相对密度不小于0.75。管道接口：管道使用排水橡胶圈接口,做法见06MS201-2-30,要求接口严密。检查井及井盖：检查井使用C25碎砌块砌筑，砌块做法见图；检查井做法：检查井均使用直径IoOomin圆形砌块污水检查井（盖板式），做法详见06MS201-3-20、22页。跌水井使用竖槽式跌水井（直线外跌），做法见06MS201-3-103、105页；井盖及要求：检查井井盖及支座使用直径700mm重型球墨铸铁材料井盖，做法参见06MS201-6-4。踏步使用球墨铸铁
