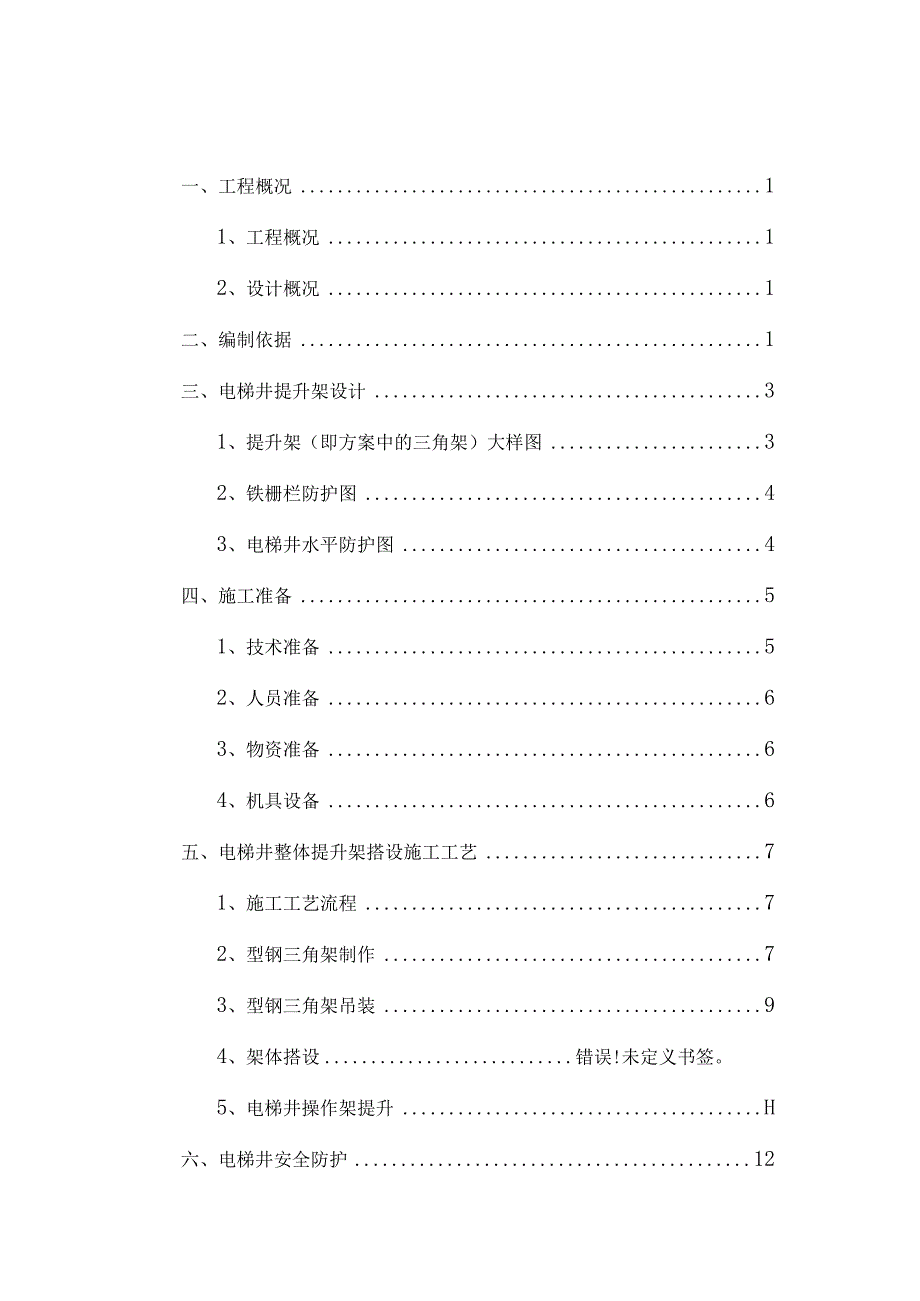

1、一、工程概况11、工程概况12、设计概况1二、编制依据1三、电梯井提升架设计31、提升架（即方案中的三角架）大样图32、铁栅栏防护图43、电梯井水平防护图4四、施工准备51、技术准备52、人员准备63、物资准备64、机具设备6五、电梯井整体提升架搭设施工工艺71、施工工艺流程72、型钢三角架制作73、型钢三角架吊装94、架体搭设错误!未定义书签。5、电梯井操作架提升H六、电梯井安全防护121、电梯井道安全防护122、电梯井防护门制作14七、验收及质量保证措施 151、材料质量要求152、质量验收错误!未定义书签。3、质量保证措施错误!未定义书签。八、安全文明施工措施错误!未定义书签。九、应急预

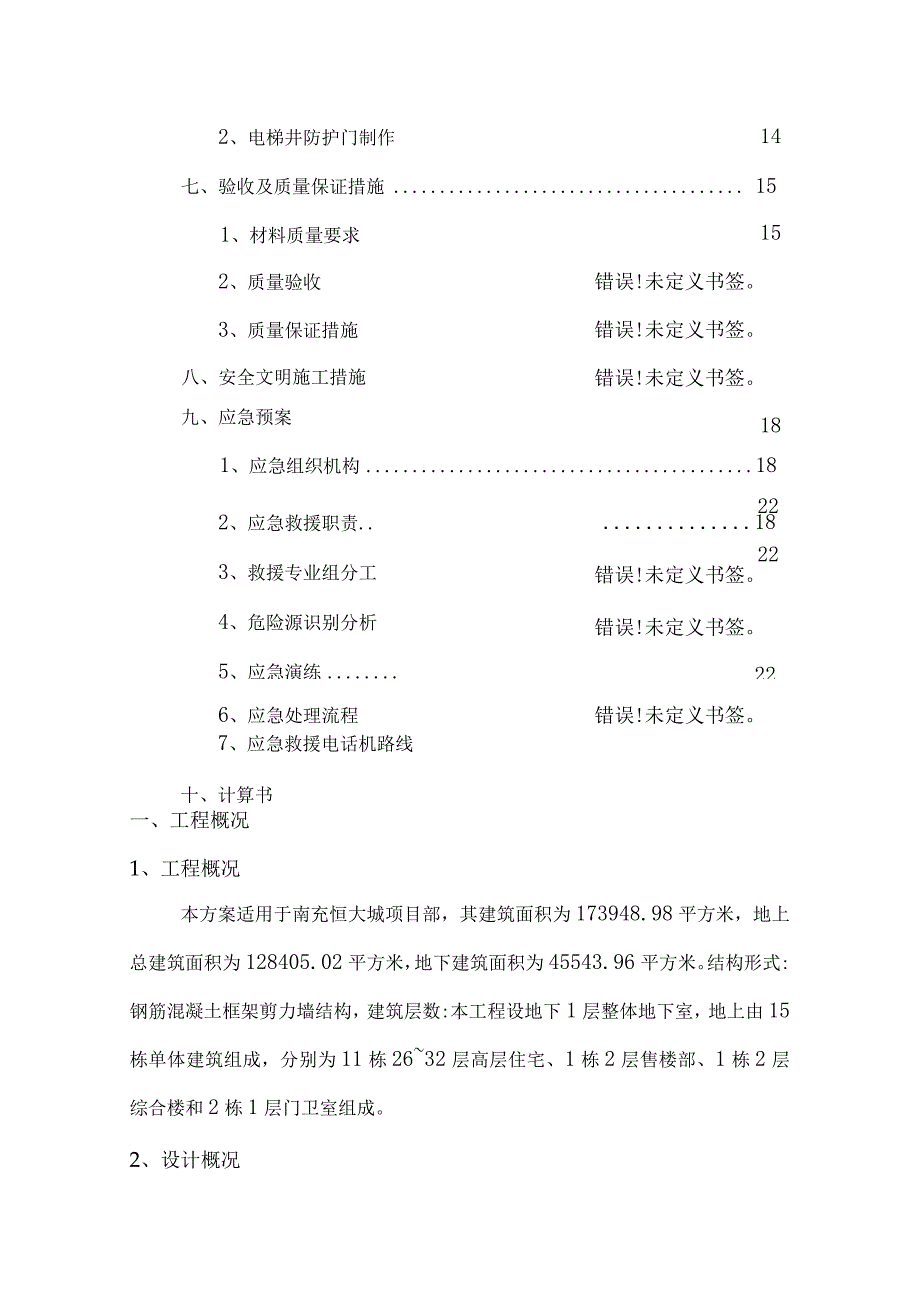

2、案182、应急救援职责.3、救援专业组分工4、危险源识别分析5、应急演练18错误!未定义书签。错误!未定义书签。226、应急处理流程错误!未定义书签。1、应急组织机构1822227、应急救援电话机路线十、计算书一、工程概况1、工程概况本方案适用于南充恒大城项目部，其建筑面积为173948.98平方米，地上总建筑面积为128405.02平方米，地下建筑面积为45543.96平方米。结构形式:钢筋混凝土框架剪力墙结构，建筑层数:本工程设地下1层整体地下室，地上由15栋单体建筑组成，分别为11栋2632层高层住宅、1栋2层售楼部、1栋2层综合楼和2栋1层门卫室组成。2、设计概况本工程电梯井道内净空尺
3、寸XXX*XXXmm,电梯井洞口尺寸为XXXmm,XX楼层高为XXnu由于电梯井高度过高，为施工作业带来安全隐患，电梯井口与电梯井内施工作业需要防护措施，为保证操作人员安全，操作层作业施工采用筒体模板操作架提升法、井口采用铁栅栏防护、井内实行软硬防护措施。二、编制依据序号类别名称编号1国标钢结构设计规范GB50017-20032建筑结构荷载规范GB50009-20123热轧型钢GB/T706-20084冷弯薄壁型钢结构技术规范GB50018-20025行标建筑施工扣件式钢管脚手架安全技术规范JGJ130-20116建筑施工安全检查标准JGJ59-20117建筑机械使用安全技术规程(JGJ33-
4、2012)JGJ33-20128建筑施工高处作业安全技术规范JGJ80-919建质200987号关于印发危险性较大的分部分项工程安全管理办法的通知地标10其他XX工程施工组织设计11XX楼设计图纸三、电梯井提升架设计1、提升架（即方案中的三角架）大样图2、UOO电梯井水平防护图雷O工恕物】一H煞安仝与首l/Z豕/叶安会扬安全/#口安全九网.铜看立今/，*中、段声防护师而示意困(6z) S(60 Oooc四、施工准备1、技术准备1. 1对施工人员进行安全和技术培训，对施工队组进行技术交底，加强队组的技术素质。1.2分项工程开始前工程部对模板、木防、工字钢等用量进行仔细计划，并提交项目部相关部门审
5、核后提前进场，进场后按项目部相关要求堆码整齐。2、人员准备序号工种数量备注1施工员12安全员13焊工34架子工253、物资准备序号名称规格数量1木模板18mm厚2木方50mm100mm3钢管48mm3.Omm4安全兜网5钢管6钢丝绳164根7槽钢108钢筋三级2594、机具设备序号名称规格数量1砂轮切割机2圆锯机3平刨4压刨5电焊设备6手锯7铁水平尺8钢尺9扳手10钢丝刷11油刷12铁桶13塔尺14五、电梯井整体提升架搭设施工工艺1、施工工艺流程三角架制作f三角架吊装f上部架体安装f简体结构施工f拆除（或吊出钢管架）f提升三角架。2、型钢三角架制作2. 1作要点工序1：将槽钢与槽钢连焊接，从而
6、使操作平台形成“口”形状;工序2：将工序2的槽钢与工序1相焊接，形成“1”形状；工序3：将工序3的槽钢与工序1、2相焊接，形成直角三角形;工序4：将搁置腿与工序2的槽钢相焊接；工序5：搭设三角架内部钢管，竖向钢管与型钢相焊接，设置三道钢管，钢管间距为600Innb水平向钢管与竖向钢管采用扣件相连接,设置三道钢管。2.2各项工序相应位置，如下图所示电梯井施工操作架制作工序示意因3、型钢三角架吊装机层3.1 装置筒体模板及支撑体系需求严厉依照图纸尺寸停止配模及装备钢管，确保筒体尺寸精确，模板边角需求用铁皮停止维护。3.2 搭设提升支撑架时需留意底部要放平稳,伸出筒体两侧间隔要相等，两边各500mm
7、。3.3 用两根16钢丝绳将筒体底部架体四个吊环衔接可靠由塔吊吊钩停止起吊，并用绳卡停止固定，衔接时留意钢丝绳能否绷紧受力，留意架体的平稳及受力能否平均，防止钢丝绳长短不一形成提升艰难。4、架体搭设4.1 支撑架体的搭设请求:底层采用模板木方硬质封锁，木方间距300mm平行于电井门布置；采用48X3.Omm普通钢管搭设操作架体，依据井道尺寸和操作层层高布置，立杆间距不应超越1200mm,横杆步距为150Onnn,操作架立杆穿入焊接在工字钢上限位钢筋内，不得悬空布置，横向程度杆悬挑长度不大于400mn,两侧横向立杆应从底部至顶部连续设置剪刀撑。4.2 工艺请求支撑架体采用10#槽钢与钢管焊制，钢
8、管采用48X3.Omm钢管,支撑架上部满铺木脚手板，上面铺木模板钉牢。滑模板与现场其他模板相同，采用18mm厚木模板。槽钢上部焊接吊环用于塔吊起吊，具体做法及尺寸详见下图：O483.0 铜管电淋井施工操作架平面示意因5、电梯井操作架提升电梯井提升为逐层提升，均处于施工层下面一层；电梯井道施工操作架提升时应先将上部架体撤除，待支架底部固定槽钢卡在上部梁上时，只提升另一侧，当架体经过卡住部位时，待架体下部到达规则部位时，将架体固定在梁上，并放置平稳。留意：在提升过程中应坚持三角支撑架重心平稳，待提升至下层电梯门位置时，人工程度方向拉支撑架，同时塔吊迟缓下吊，将架体固定在梁上，并放置平稳.电梯井施工
9、操作架提升示意图如下:编插及绳卡的绳端固接六、电梯井安全防护1、电梯井道安全防护1.1 电梯井施工操作架（平台）撤除终了后应及时对电梯井停止平安防护。电梯井门洞口装置150Onlnl高140Onnn宽的工具式防护门：防护门底部装置20Omin高踢脚板，防护门外侧张挂“留神坠落”平安警示标志牌。1.3 电梯井内应每隔两层并不大于IOm搭设一道硬质程度防护平台和一道软质防护；程度防护平台采用钢管、木方及模板搭设。1.4 程度防护平台搭设办法电梯井道内每隔两层构造层且不大于Ionl应搭设一道程度硬质隔断。程度硬质隔断的搭设应依据井道尺寸，与板面成30度角坡向电梯井门洞口，且纵向钢管伸出电梯井洞口应不
10、小于150三n0在靠近电梯井口一侧用程度限位钢管顶紧，两端另增加限位钢管予以固定，另一侧顶于另一面剪力墙之上，基座上面采用模板木方停止硬质封锁。详见下图：6 K)OOOO安仝与首l/Z豕/叶安会扬安全/#口安全九网.铜看立今/，*中、段声防护师而示意困(6z) S(60 Oooc1.5 安全平网的挂设每两道水平硬质隔断之间的楼层电梯井内应增设一道安全平网。安全平网应牢固挂设在穿墙钢管、预埋挂钩等可靠受力构件上。安全平网的规格尺寸、材质和系绳连接方式应符合安全网(GB5725-2009)标准。安全平网的相邻梁系绳间距应不大于0.75m,网与井壁的间隙应不大于100mmo2、电梯井防护门制作防护门
11、具体做法如下图：700700108跳蕤IooX80x3三板oLOL S920方管乙5人5旬约户/都皈歌养那日漆/UOOa七、验收及质量保证措施1、材料质量要求1.1钢管1. 1.1外径为中48,壁厚3.0InnI,长度主要有6m、4m等。1.2新钢管的质量要求1.2.1 新钢管须有产品质量合格证，钢管材质检验报告1.2.2 钢管表面应平直光滑，不应有裂纹、分层、压痕和硬弯。1.2.3外径和壁厚允许偏差为0.5mmo1. 2.4端部应平整，端面切斜的允许偏差为1.7mmo1.3 旧钢管外观质量要求1.4 .1钢管须进行涂防锈漆的处理。1.4.2 钢管应无锈蚀，钢管内外表面锈蚀的深度之和不大于05
12、mmo1.4.3 钢管尽量无弯曲，当有弯曲时，端部弯曲不大于5mm,立杆弯曲不大于20m,栏杆、支撑体系钢管不大于30mm。扣件1.4.1扣件有三种：直角扣件、旋转扣件和对接扣件。扣件不得有裂纹、气孔。不宜有疏松、砂眼或其它影响运用的铸造缺陷，并应将影响外观质量的粘砂、裂痕、毛刺、氧化皮等肃清洁净。1.4.4 扣件与钢管贴面须严厉整形，应保证与钢管扣紧时接触良好。扣件活动部位应能灵敏转动，旋转扣件的两旋转面间隙小于Immo1.4.5 新扣件必需有产质量量合格证，消费答应证，专业检测单位测试报告。扣件螺栓为12,不得滑丝，扣件螺栓拧紧扭紧扭力矩达70N.m时，可锻铸铁扣件不得毁坏。八、平安文化施
13、工措施1、初次装置提升支撑架体应经项目技术部、平安部结合验收前方可运用。以后每次提升应经项目部平安员及架子工操作班组验收。施工过程中也要停止经常检查，确保构造运用平安。2、树立平安义务制，施工前认真向班组作好平安技术交底，施工中，增强平安巡回检查，对不平安的要素与行为，随时停止整改与遏止。施工后，组织班组停止验收，做到工完场清，文化施工。3、施工前认真学习体会施工图纸及施工组织设计对模板工程的请求，熟习工艺流程，熟习施工现场，做到平安、便当，保证运输道路畅通。4、严禁上下抛物，操作工具要放置稳妥，不能随意将工具放在脚手架上，以免坠物伤人。吊装时先检查吊绳，捆绑要结实，钢丝绳契合规则。跟进平台上满铺50mm厚木脚手板，并用铁丝与平台绑扎结实。5、作业层操作平台严禁堆放资料，严禁控制操作平台上人数量不大于3人同时作业。项目管理人员要时时巡视，严控操作平台施工人员违规操作，检查内防护状况，做好巡视记载。内防护搭设人员必需是经过按现行国度规范特种作业人员平安技
