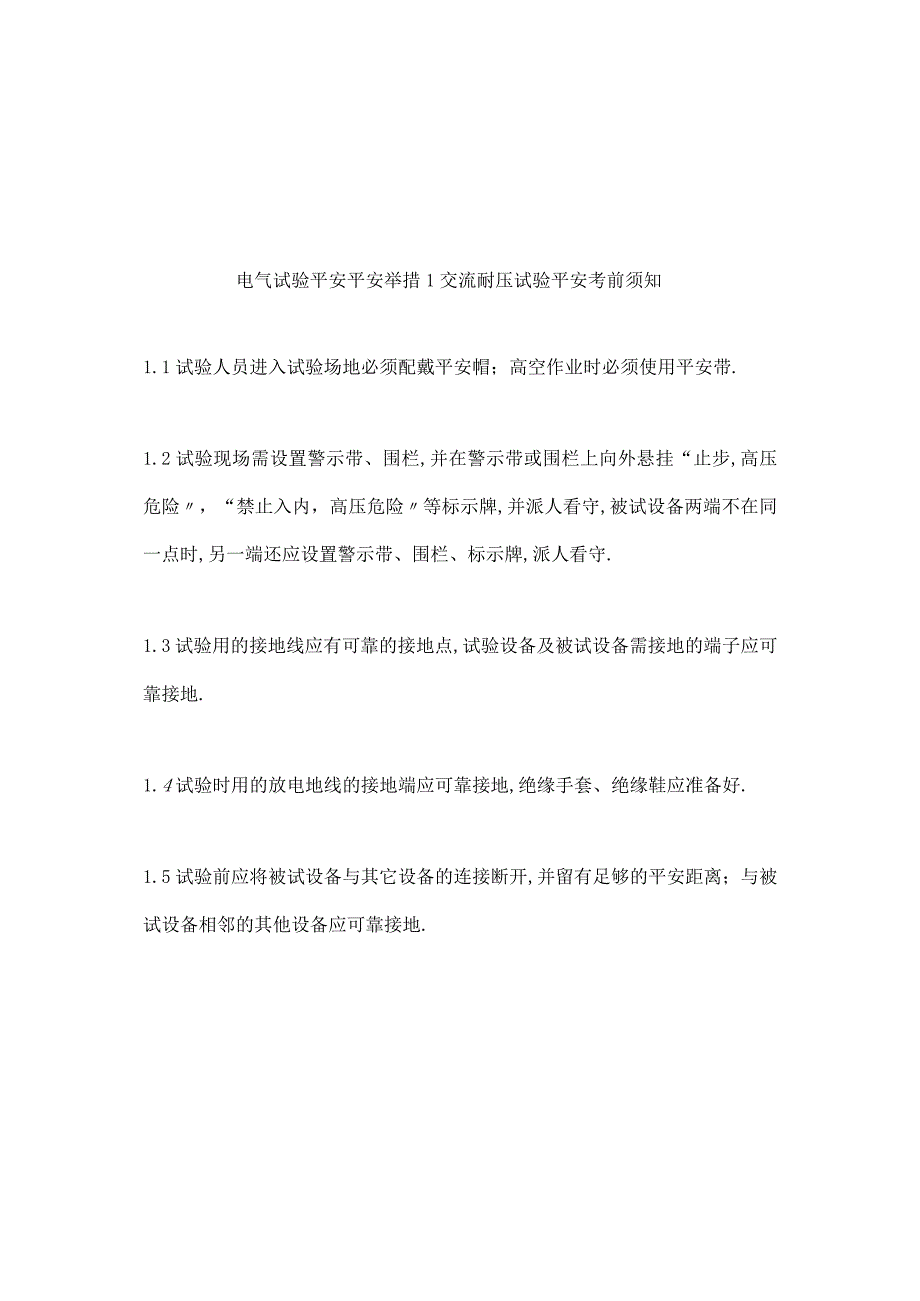

1、集团企业公司编码：LL3698-KKI1269-TM2483-LUI12689-ITT289-电气试验平安平安举措1交流耐压试验平安考前须知1.1试验人员进入试验场地必须配戴平安帽；高空作业时必须使用平安带.1.2试验现场需设置警示带、围栏,并在警示带或围栏上向外悬挂“止步,高压危险，“禁止入内，高压危险等标示牌,并派人看守,被试设备两端不在同一点时,另一端还应设置警示带、围栏、标示牌,派人看守.1.3试验用的接地线应有可靠的接地点,试验设备及被试设备需接地的端子应可靠接地.1.4试验时用的放电地线的接地端应可靠接地,绝缘手套、绝缘鞋应准备好.1.5试验前应将被试设备与其它设备的连接断开,并留

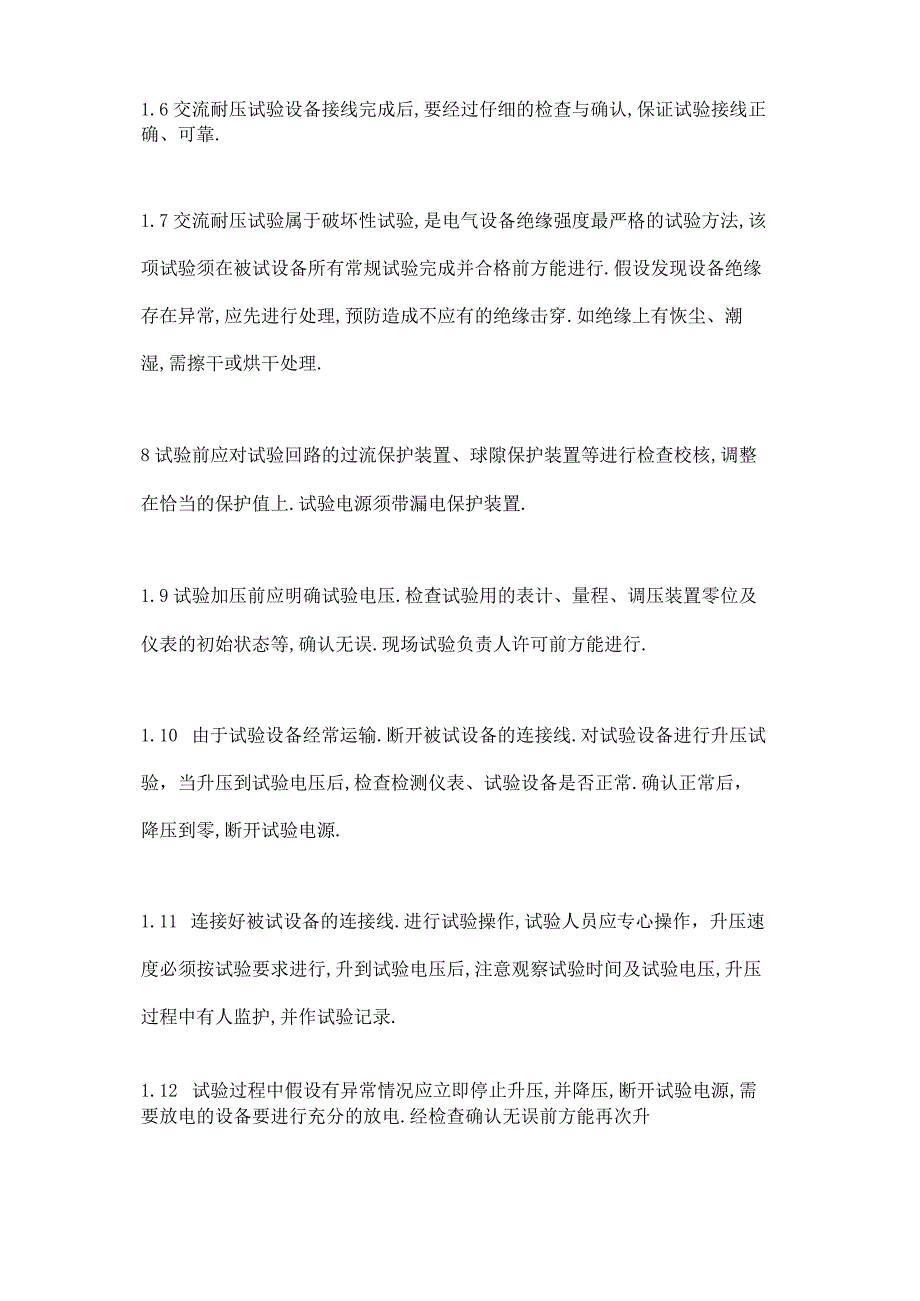

2、有足够的平安距离；与被试设备相邻的其他设备应可靠接地.1.6交流耐压试验设备接线完成后,要经过仔细的检查与确认,保证试验接线正确、可靠.1.7交流耐压试验属于破坏性试验,是电气设备绝缘强度最严格的试验方法,该项试验须在被试设备所有常规试验完成并合格前方能进行.假设发现设备绝缘存在异常,应先进行处理,预防造成不应有的绝缘击穿.如绝缘上有恢尘、潮湿,需擦干或烘干处理.8试验前应对试验回路的过流保护装置、球隙保护装置等进行检查校核,调整在恰当的保护值上.试验电源须带漏电保护装置.1.9试验加压前应明确试验电压.检查试验用的表计、量程、调压装置零位及仪表的初始状态等,确认无误.现场试验负责人许可前方能
3、进行.1.10 由于试验设备经常运输.断开被试设备的连接线.对试验设备进行升压试验，当升压到试验电压后,检查检测仪表、试验设备是否正常.确认正常后，降压到零,断开试验电源.1.11 连接好被试设备的连接线.进行试验操作,试验人员应专心操作，升压速度必须按试验要求进行,升到试验电压后,注意观察试验时间及试验电压,升压过程中有人监护,并作试验记录.1.12 试验过程中假设有异常情况应立即停止升压,并降压,断开试验电源,需要放电的设备要进行充分的放电.经检查确认无误前方能再次升压.1.13 试验完成，降压后,立即断开试验电源.2直流耐压试验及泄漏电流测试平安考前须知2.1试验人员进入试验场地必须配戴
4、平安帽；高空作业时必须使用平安444-市.2. 2试验现场需设置警示带、围栏,并在警示带或围栏上向外悬挂“止步，高压危险，“禁止入内，高压危险等标示牌,并派人看守,被试设备两端不在同一点时，另一端还应设置警示带、围栏、标示牌,派人看守.2. 3试验用的接地线应有可靠的接地点,试验设备及被试品需接地的端子应可靠接地.3. 4试验时用的放电电阻的接地端应可靠接地,绝缘手套、绝缘鞋应准备好.2.5试验前应将被试品与其它设备的连接断开,并留有足够的平安距离；与被试品相邻的其他设备应可靠接地.2.6交流耐压试验设备接线完成后,要经过仔细的检查与确认,保证试验接线正确、可靠.2.7试验完毕后,切断电源,要
5、对被试器进行充分的放电.一般需待被试品上的电压降至1/2试验电压以下,将被试品经放电电阻接地放电,最后接地线直接接地放电.对现场组装的带滤波电容或倍压电容的试验装置,要对各级电容器逐节放电.对被试品附近的电气设备,有感应静电电压的可能时，也应进行放电或试验前进行对地短接.2.8试验电源须带漏电保护装置.根据被试品的电压及容量要求,选择合适的试验设备及测量仪表.2.9被试品外表试验前应擦干净,排除影响试验结果的各种干扰因素.2.10被试品的剩余电荷会对试验结果产生很大的影响,试验前要对被试品进行充分的放电.根据被试品铭牌、出厂技术资料及规程规定,确定试验电压；根据以前的试验报告,确定泄漏电流的大
6、概范围.2.11试验时加压线尽量采用屏蔽线.2.12试验前应空升试验设备（不接被试品）.至试验电压,记录空升时各试验电压点的泄漏电流值.2.13试验前应根据试验电压设定试验设备输出电压的上限.保护被试品不过压试验.2.14试验加压速度、停留时间、加压持续时间按各被试品要求进行.升压过程中有人监护,并作试验记录.2.15耐压及泄漏电流测试完毕后，降压至零,切断电源,将被试品进行充分放电.最后直接接地放电.3.1试验人员进入试验场地必须配戴平安帽；高空作业时必须使用平安带.3.2被试品与其他设备之间的连接线要断开,并留有一定的平安距离.3.3被试品与试验设备耍有可靠的接地,接地点要可靠接地.3.4
7、被试品周围要拉有警示带,并悬挂标示牌“止步,禁止靠近.被试品范围较大时,要有人看守.3.5要确认被试品无电,并充分放电.放电操作时不能用手直接接触放电线,要使用放电棒及绝缘手套.3.6对应被试品的电压等级,选择恰当的兆欧表的电压等级,检查兆欧表及连接线是否正常.3.7被试品上需耍短接的绕组等耍进行短接,接地位置点要可靠接地.3.8进行试验时,试验人员要专心操作.当兆欧表摇到正常转速后,试验人员把兆欧表的“L引线才能与被试品接触,测试完毕后把“L引线端脱离被试品后,方能停止摇动兆欧表.并作好试验记录.测试完毕，对被试品进行充分放电.4.1试验人员进入试验场地必须配戴平安帽；高空作业时必须使用平安
8、带.不得乱抛工具等.现场需使用梯子需注意与带电体之间的距离,梯子要固定牢固.有人扶梯子.4.2根据现场有无带电情况,有危险源的要设置警示带及标示牌.需耍人员看守的地方要派专人看守.4.3对新工程中的电流互感器,要对照接线原理图对所撤除的接线要核对.已投运过的电流互感器,要先进行确认不带电.一次回路要有明显的断开点,且加机械闭锁举措,严防误带电.把相关的限制回路及保护回路的电源断开.从电流互感器上拆开的接线要进行标识,并作记录.恢复时照原样恢复.4.4当试验现场有运行的电气设备时，为预防高压感应电对人和设备的损坏,设备接地点必须可靠接地.有架空线路与互感器相连时，被试互感器与架空线路要断开.且架
9、空线路需接地.预防感应电和感应雷电伤人和损坏设备.4.5当对电流互感器一次加电流测量变比时,二次绕组没有接仪表的绕组要进行短接.4.6试验电源需带漏电保护装置、过载保护装置.电源要由专门的电源供给,禁止在运行的设备上搭接电源.4.7试验接线要经确无误后才能进行.当对试验接线变更时,首先切断试验电源.用于试验用的电流回路的连接导线需考虑截面积和长度,预防在试验中导线损坏而导致电流互感器开路.当使用鳄鱼夹时,耍检查是否夹牢，预防在试验中鳄鱼夹脱落而导致电流互感器开路.4.8直流耐压试验电压高,对被试品绝缘有一定的破坏性,特别是交流耐压试验,属于对绝缘的破坏性试验,但又是对被试品绝缘试验的有效方法.试验人员必须严格根据标准规定及交、直流耐压试验的平安注意事项进行试验.4.9试验完毕后,撤除试验接地线和短接线等.检查接线,电流接线端子等部位,不能有开路点.清理现场及试验设备及连接线、工具.5.1试验人员进入试验场地必须配戴平安帽；高空作业时必须使用平安带.不得乱抛工具等.现场需使用梯子需注意与带电体之间的距离,梯子要固定牢固.有人扶梯子.
