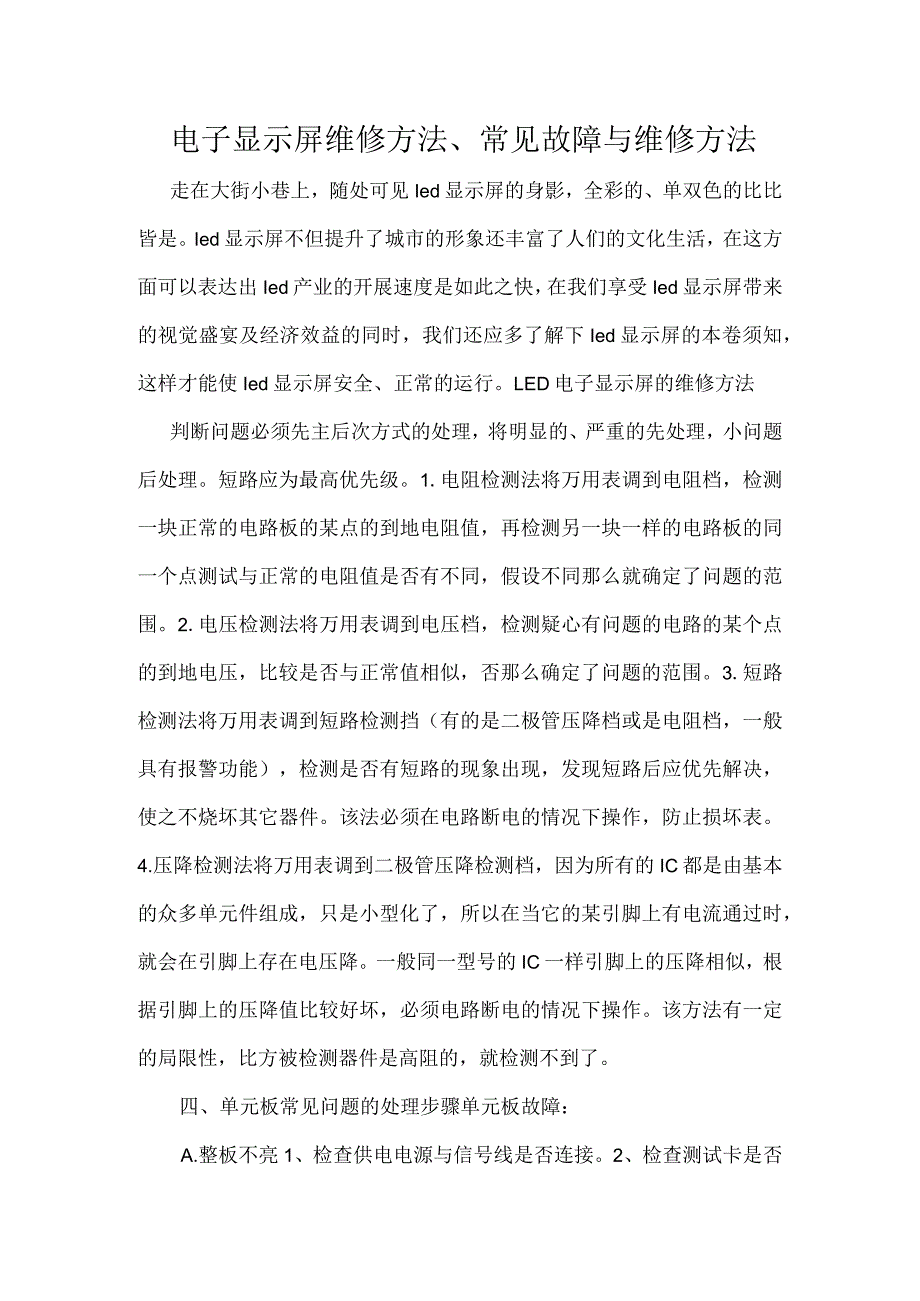

1、电子显示屏维修方法、常见故障与维修方法走在大街小巷上，随处可见Ied显示屏的身影，全彩的、单双色的比比皆是。Ied显示屏不但提升了城市的形象还丰富了人们的文化生活，在这方面可以表达出Ied产业的开展速度是如此之快，在我们享受Ied显示屏带来的视觉盛宴及经济效益的同时，我们还应多了解下Ied显示屏的本卷须知，这样才能使Ied显示屏安全、正常的运行。LED电子显示屏的维修方法判断问题必须先主后次方式的处理，将明显的、严重的先处理，小问题后处理。短路应为最高优先级。1.电阻检测法将万用表调到电阻档，检测一块正常的电路板的某点的到地电阻值，再检测另一块一样的电路板的同一个点测试与正常的电阻值是否有不同
2、，假设不同那么就确定了问题的范围。2.电压检测法将万用表调到电压档，检测疑心有问题的电路的某个点的到地电压，比较是否与正常值相似，否那么确定了问题的范围。3.短路检测法将万用表调到短路检测挡（有的是二极管压降档或是电阻档，一般具有报警功能），检测是否有短路的现象出现，发现短路后应优先解决，使之不烧坏其它器件。该法必须在电路断电的情况下操作，防止损坏表。4.压降检测法将万用表调到二极管压降检测档，因为所有的IC都是由基本的众多单元件组成，只是小型化了，所以在当它的某引脚上有电流通过时，就会在引脚上存在电压降。一般同一型号的IC一样引脚上的压降相似，根据引脚上的压降值比较好坏，必须电路断电的情况下

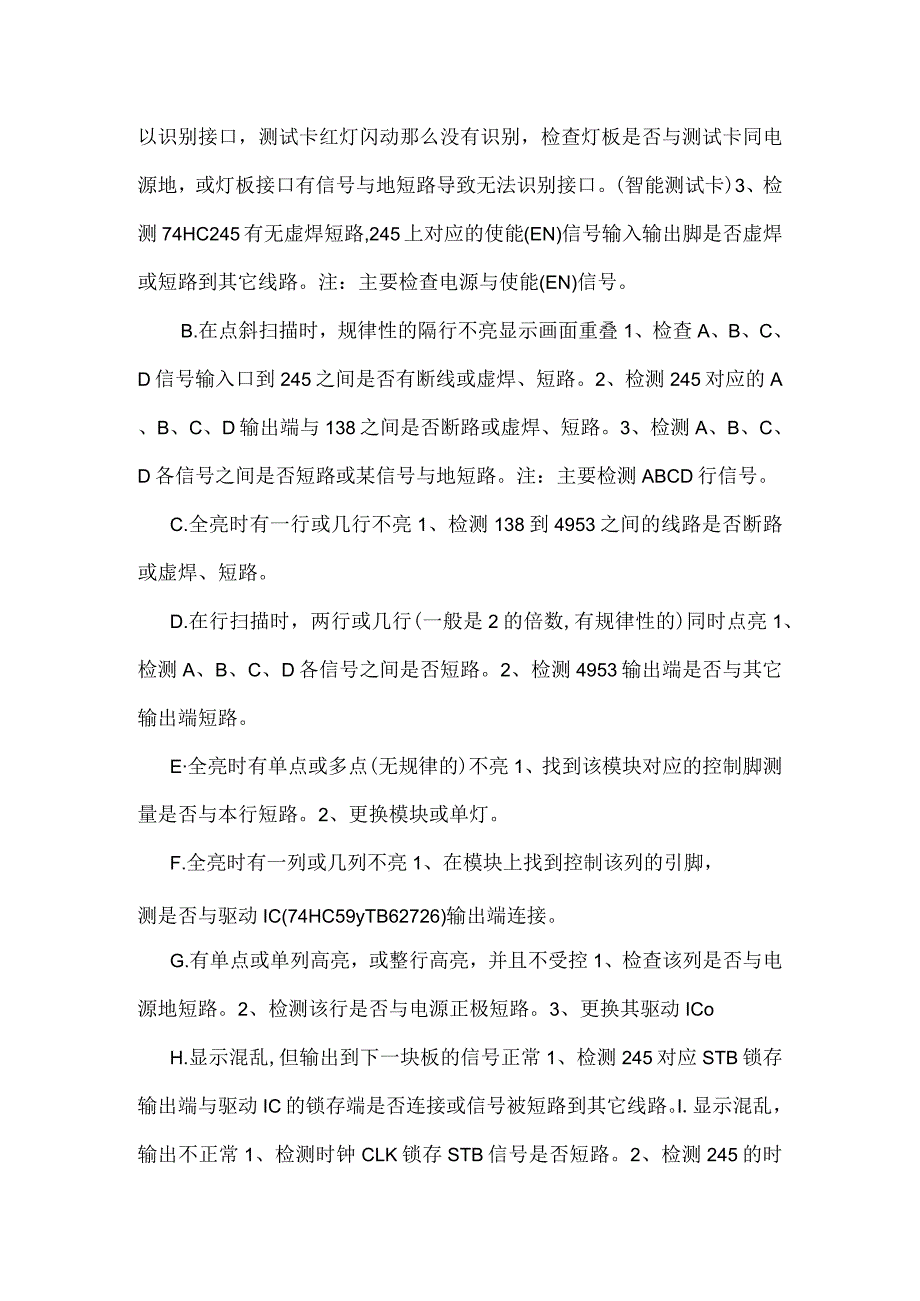

3、操作。该方法有一定的局限性，比方被检测器件是高阻的，就检测不到了。四、单元板常见问题的处理步骤单元板故障：A.整板不亮1、检查供电电源与信号线是否连接。2、检查测试卡是否以识别接口，测试卡红灯闪动那么没有识别，检查灯板是否与测试卡同电源地，或灯板接口有信号与地短路导致无法识别接口。(智能测试卡)3、检测74HC245有无虚焊短路,245上对应的使能(EN)信号输入输出脚是否虚焊或短路到其它线路。注：主要检查电源与使能(EN)信号。B.在点斜扫描时，规律性的隔行不亮显示画面重叠1、检查A、B、C、D信号输入口到245之间是否有断线或虚焊、短路。2、检测245对应的A、B、C、D输出端与138之间
4、是否断路或虚焊、短路。3、检测A、B、C、D各信号之间是否短路或某信号与地短路。注：主要检测ABCD行信号。C.全亮时有一行或几行不亮1、检测138到4953之间的线路是否断路或虚焊、短路。D.在行扫描时，两行或几行(一般是2的倍数,有规律性的)同时点亮1、检测A、B、C、D各信号之间是否短路。2、检测4953输出端是否与其它输出端短路。E全亮时有单点或多点(无规律的)不亮1、找到该模块对应的控制脚测量是否与本行短路。2、更换模块或单灯。F.全亮时有一列或几列不亮1、在模块上找到控制该列的引脚，测是否与驱动IC(74HC59yTB62726)输出端连接。G.有单点或单列高亮，或整行高亮，并且不

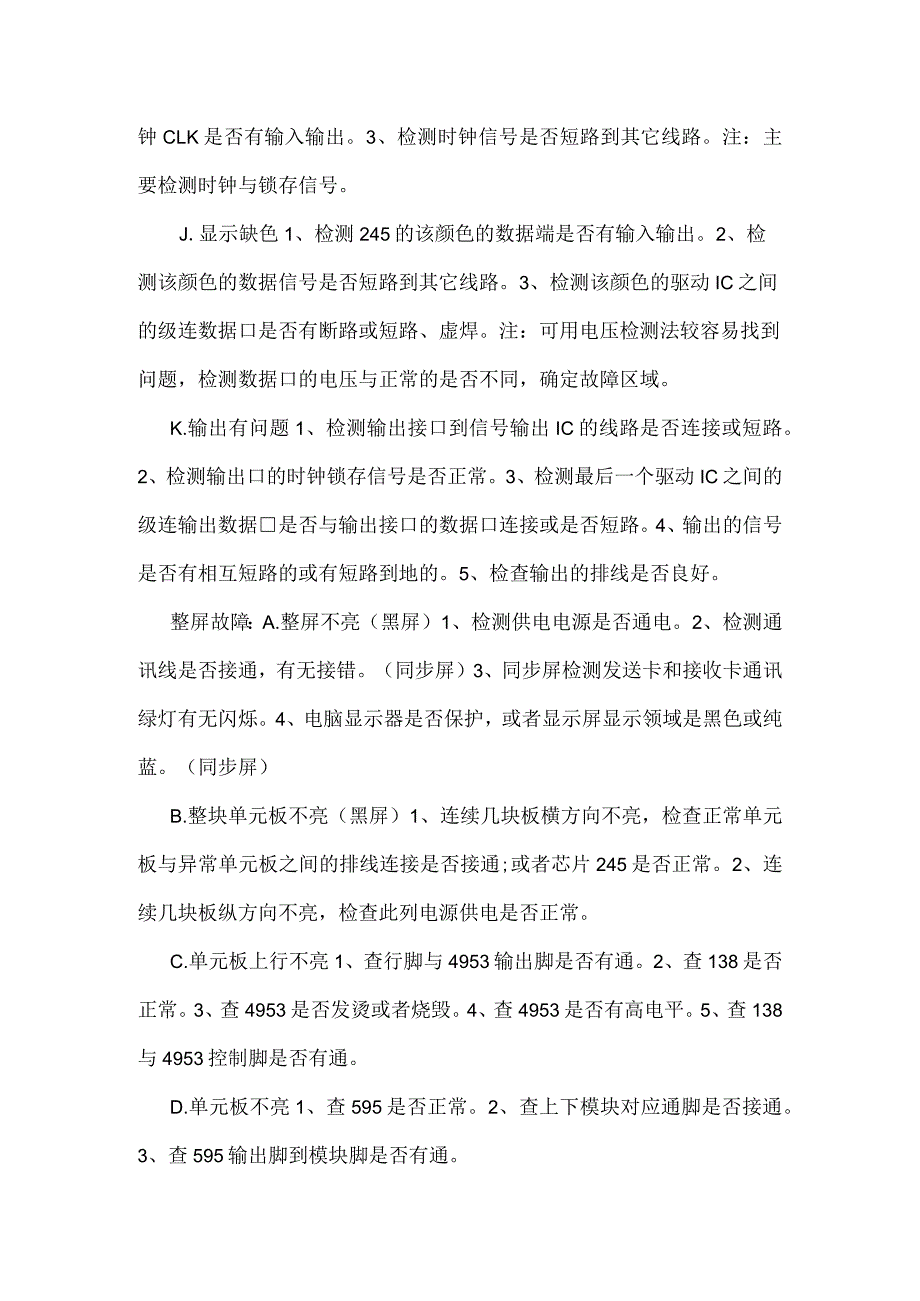

5、受控1、检查该列是否与电源地短路。2、检测该行是否与电源正极短路。3、更换其驱动ICoH.显示混乱,但输出到下一块板的信号正常1、检测245对应STB锁存输出端与驱动IC的锁存端是否连接或信号被短路到其它线路。I.显示混乱，输出不正常1、检测时钟CLK锁存STB信号是否短路。2、检测245的时钟CLK是否有输入输出。3、检测时钟信号是否短路到其它线路。注：主要检测时钟与锁存信号。J.显示缺色1、检测245的该颜色的数据端是否有输入输出。2、检测该颜色的数据信号是否短路到其它线路。3、检测该颜色的驱动IC之间的级连数据口是否有断路或短路、虚焊。注：可用电压检测法较容易找到问题，检测数据口的电压与
6、正常的是否不同，确定故障区域。K.输出有问题1、检测输出接口到信号输出IC的线路是否连接或短路。2、检测输出口的时钟锁存信号是否正常。3、检测最后一个驱动IC之间的级连输出数据是否与输出接口的数据口连接或是否短路。4、输出的信号是否有相互短路的或有短路到地的。5、检查输出的排线是否良好。整屏故障：A.整屏不亮（黑屏）1、检测供电电源是否通电。2、检测通讯线是否接通，有无接错。（同步屏）3、同步屏检测发送卡和接收卡通讯绿灯有无闪烁。4、电脑显示器是否保护，或者显示屏显示领域是黑色或纯蓝。（同步屏）B.整块单元板不亮（黑屏）1、连续几块板横方向不亮，检查正常单元板与异常单元板之间的排线连接是否接通
7、;或者芯片245是否正常。2、连续几块板纵方向不亮，检查此列电源供电是否正常。C.单元板上行不亮1、查行脚与4953输出脚是否有通。2、查138是否正常。3、查4953是否发烫或者烧毁。4、查4953是否有高电平。5、查138与4953控制脚是否有通。D.单元板不亮1、查595是否正常。2、查上下模块对应通脚是否接通。3、查595输出脚到模块脚是否有通。E.单元板缺色1、查245R.G数据是否有输出。2、查正常的595输出脚与异常的595输入脚是否有通。以上就是小编要分享给大家的一些简单的Ied显示屏维修方法，Ied在使用的过程中出现故障是常见的事情，但是不要紧，主要掌握了上面所介绍的几款方法
8、，对付一些常见的故障还是游刃有余的。开机：（1）先翻开显示器，再翻开电脑主机。（2）启动LED控制面板、进入显示屏编播软件，翻开编辑好的文件，并运行节目单。（3）翻开显示屏专用开关，给显示屏供电。关机：（1）先关显示屏专用开关。（2）退出显示屏专用编播软件，并退出所有程序。（3）关闭电脑主机，关闭显示器。（4）关断所有与显示屏设备连接的电源。本卷须知：（1）必须严格按照开关机顺序进展显示屏的操作。（2）显示屏在运行中，请勿带电插拔系统板卡及显示屏连接的所有设备。（3）显示屏专用电脑不允许玩游戏及安装与显示屏不相关的软件，防止病毒侵入电脑，以免影响显示屏的正常运行。1.ED显示屏维修资料LED显
9、示屏有：计算机控制局部、显示驱动矩阵、Ied显示阵列、电源四个大的局部。其中出现问题比较多的地方有：1.接口问题。现象：计算机信息无法显示，检查电缆2.电源问题。LED显示使用的是低压大电流电源，与普通直流电源区别不大3.驱动问题。每个行或者列都没有显示，那就是对应驱动电路(芯片)问题，更换即可4.显示问题。长期使用LED显示屏可能会损坏老化，维修更换即可。LED显示屏常见故障处理流程诊断流程：1、确定您的显示屏是同步显示屏还是异步显示屏；同步显示屏的显示依赖显示器的设置，异步显示屏不依赖显示器设置；2、确定您的显示屏是局部的显示问题还是整屏显示均有问题；局部显示不正常可排除通讯方面的问题，一
10、般可确定是显示屏硬件出现故障，您应该立刻和我们联系，以防故障扩大；整屏显示不正常可能产生的原因有多种：对于同步显示屏，您应该确认显示器的设置是否改变，通讯是否正常，发送是否正常，然后是接收是否正常；对于异步显示屏，首先应该确认显示屏的参数：硬件地址、宽度、高度、IP是否有改变，如果这些参数正确，再测试通讯是否正常，最后确定显示屏控制是否正常显示屏单元板接口显示屏是由一块一块的显示单元板所组成，信号通过扁平电缆传输。单元板的接口如右图所示：说明:N=地(GND)L=锁存(LAT或ST)S=时钟(Clk)O=使能(OE)E=使能(0E)R=红色数据G=绿色数据U=蓝色数据ABCD=行信号H=译码后的行信号F=悬空V=VCC)
