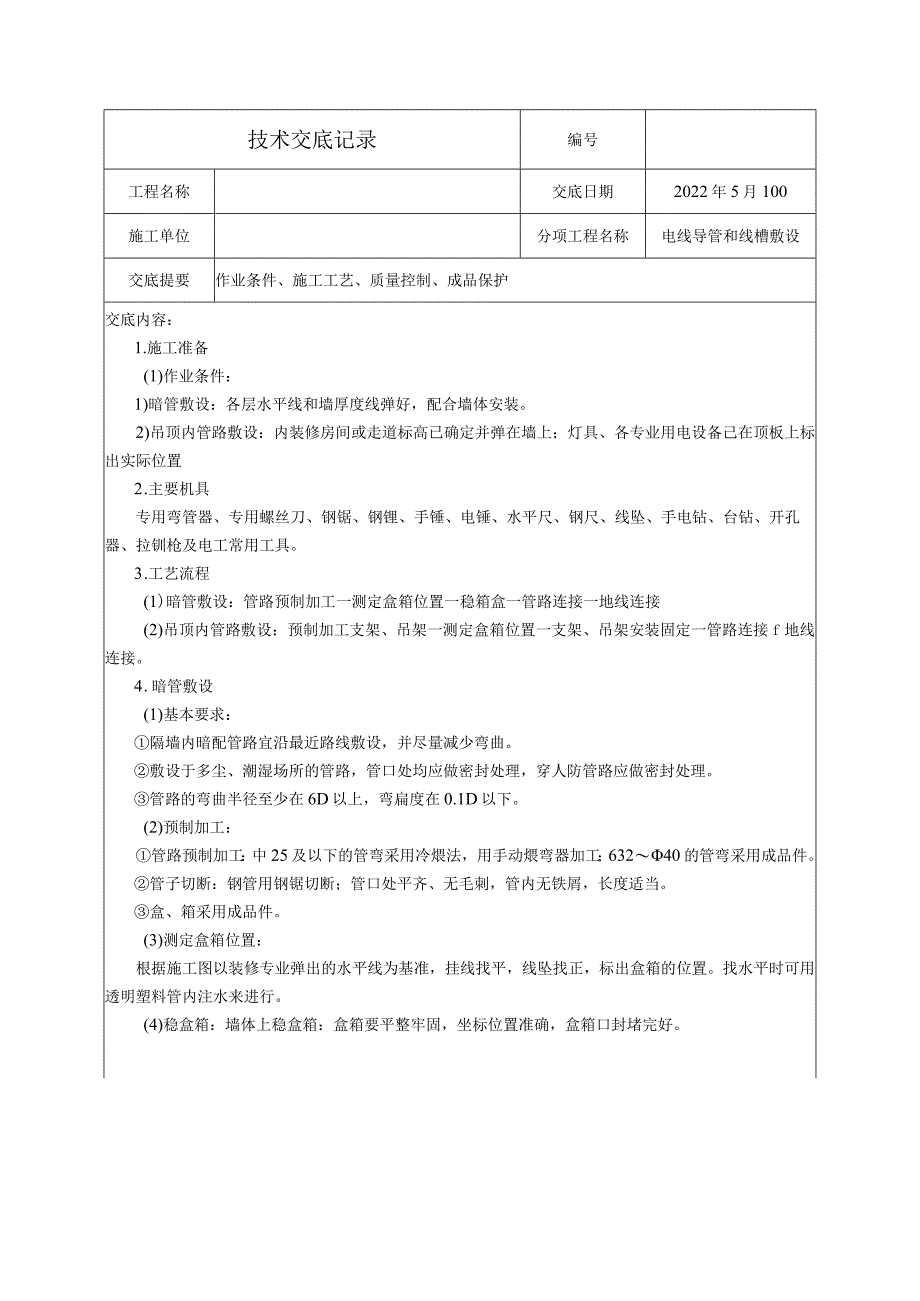

1、技术交底记录编号工程名称交底日期2022年5月100施工单位分项工程名称电线导管和线槽敷设交底提要作业条件、施工工艺、质量控制、成品保护交底内容：1.施工准备(1)作业条件：1)暗管敷设：各层水平线和墙厚度线弹好，配合墙体安装。2)吊顶内管路敷设：内装修房间或走道标高已确定并弹在墙上；灯具、各专业用电设备己在顶板上标出实际位置2 .主要机具专用弯管器、专用螺丝刀、钢锯、钢锂、手锤、电锤、水平尺、钢尺、线坠、手电钻、台钻、开孔器、拉钏枪及电工常用工具。3 .工艺流程(1)暗管敷设：管路预制加工一测定盒箱位置一稳箱盒一管路连接一地线连接(2)吊顶内管路敷设：预制加工支架、吊架一测定盒箱位置一支架、
2、吊架安装固定一管路连接f地线连接。4 .暗管敷设(1)基本要求：隔墙内暗配管路宜沿最近路线敷设，并尽量减少弯曲。敷设于多尘、潮湿场所的管路，管口处均应做密封处理，穿人防管路应做密封处理。管路的弯曲半径至少在6D以上，弯扁度在0.1D以下。(2)预制加工：管路预制加工：中25及以下的管弯采用冷煨法，用手动煨弯器加工；63240的管弯采用成品件。管子切断：钢管用钢锯切断；管口处平齐、无毛刺，管内无铁屑，长度适当。盒、箱采用成品件。(3)测定盒箱位置：根据施工图以装修专业弹出的水平线为基准，挂线找平，线坠找正，标出盒箱的位置。找水平时可用透明塑料管内注水来进行。(4)稳盒箱：墙体上稳盒箱：盒箱要平整

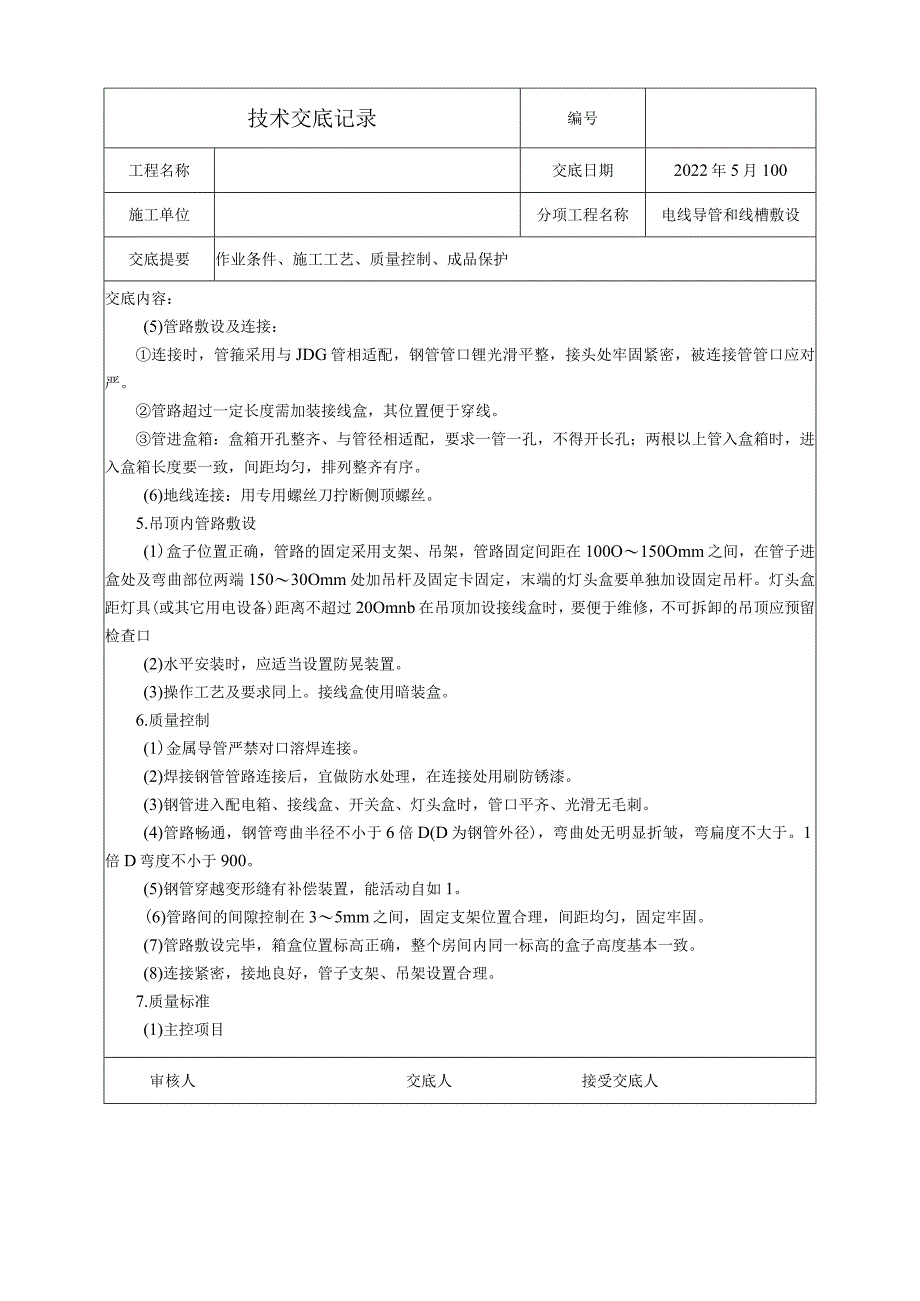

3、牢固，坐标位置准确，盒箱口封堵完好。审核人交底人接受交底人技术交底记录编号工程名称交底日期2022年5月100施工单位分项工程名称电线导管和线槽敷设交底提要作业条件、施工工艺、质量控制、成品保护交底内容：(5)管路敷设及连接：连接时，管箍采用与JDG管相适配，钢管管口锂光滑平整，接头处牢固紧密，被连接管管口应对严。管路超过一定长度需加装接线盒，其位置便于穿线。管进盒箱：盒箱开孔整齐、与管径相适配，要求一管一孔，不得开长孔；两根以上管入盒箱时，进入盒箱长度要一致，间距均匀，排列整齐有序。(6)地线连接：用专用螺丝刀拧断侧顶螺丝。5.吊顶内管路敷设(1)盒子位置正确，管路的固定采用支架、吊架，管路
4、固定间距在100O150Omm之间，在管子进盒处及弯曲部位两端15030Omm处加吊杆及固定卡固定，末端的灯头盒要单独加设固定吊杆。灯头盒距灯具(或其它用电设备)距离不超过20Omnb在吊顶加设接线盒时，要便于维修，不可拆卸的吊顶应预留检查口(2)水平安装时，应适当设置防晃装置。(3)操作工艺及要求同上。接线盒使用暗装盒。6.质量控制(1)金属导管严禁对口溶焊连接。(2)焊接钢管管路连接后，宜做防水处理，在连接处用刷防锈漆。(3)钢管进入配电箱、接线盒、开关盒、灯头盒时，管口平齐、光滑无毛刺。(4)管路畅通，钢管弯曲半径不小于6倍D(D为钢管外径)，弯曲处无明显折皱，弯扁度不大于。1倍D弯度不
5、小于900。(5)钢管穿越变形缝有补偿装置，能活动自如1。(6)管路间的间隙控制在35mm之间，固定支架位置合理，间距均匀，固定牢固。(7)管路敷设完毕，箱盒位置标高正确，整个房间内同一标高的盒子高度基本一致。(8)连接紧密，接地良好，管子支架、吊架设置合理。7.质量标准(1)主控项目审核人交底人接受交底人技术交底记录编号工程名称交底日期2022年5月100施工单位分项工程名称电线导管和线槽敷设交底提要作业条件、施工工艺、质量控制、成品保护交底内容：1）金属的导管必须接地（PE）或接零（PEN）可靠，导管不得熔焊跨接接地线，以专用接地卡跨接的两卡间连线为铜芯软导线，截面积不小于4mm2.2）金属导管严禁对口熔焊连接；镀锌和壁厚小于2mm的钢导管不得套管熔焊连接。（2）一般项目D电缆导管的弯曲半径不应小于电缆最小允许弯曲半径应符合有关规定。2）室内进入落地式柜、台、箱、盘内的导管管口，应高出柜、台、箱、盘的基础面5080mm.3）安装牢固顺直，镀锌层锈蚀或剥落处做防腐处理。4）导管和线槽，在建筑物变形缝处，应设补偿装置。8.成品保护（1）在安装过程中，及时将管口、盒（箱）口进行封堵处理，防止泥浆或杂物进入。（2）施工完毕后，应将施工中造成的孔洞、沟槽修补完整，现场清理干净。（3）注意其它专业施工后的成品、半成品保护。审核人交底人接受交底人
