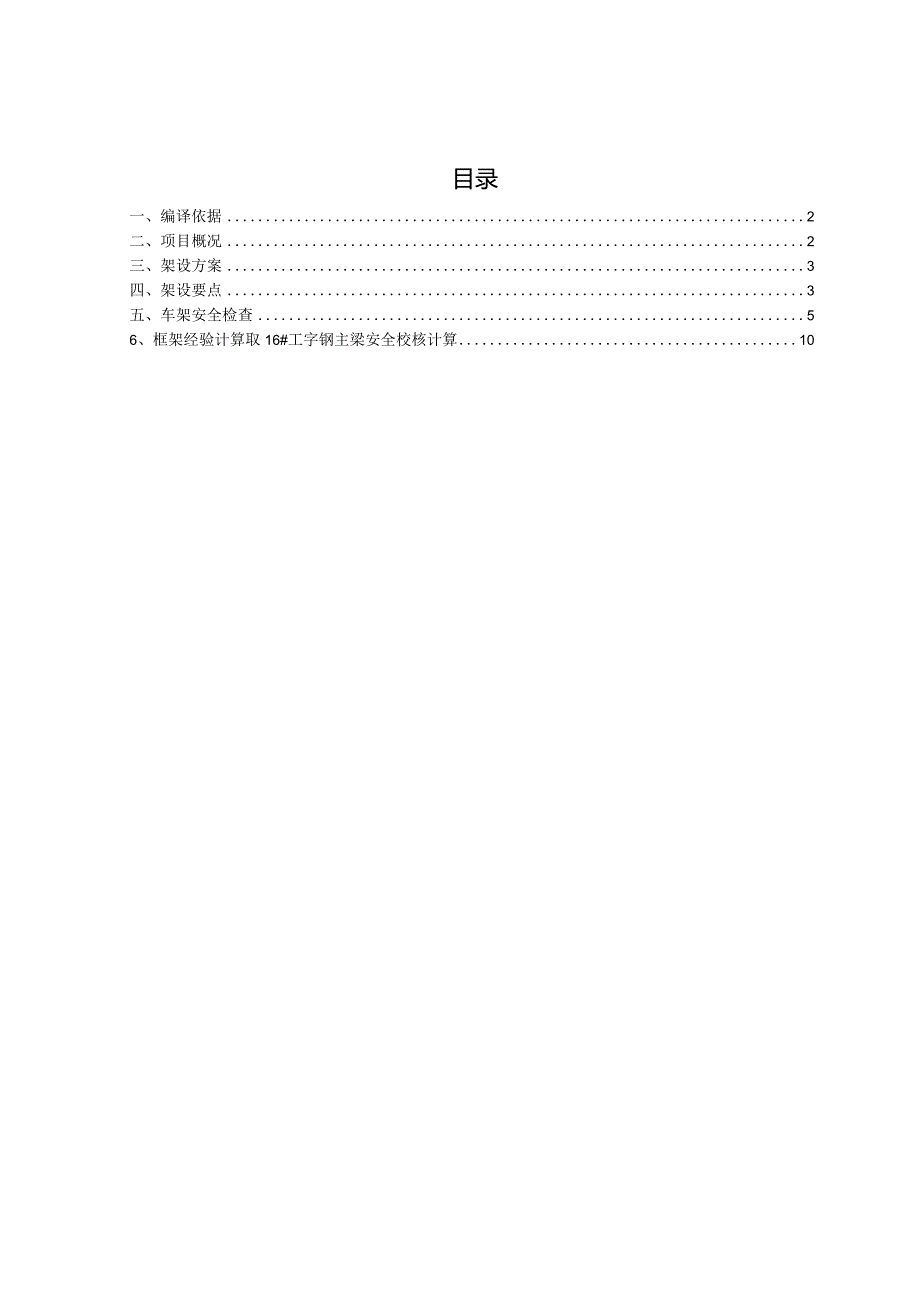

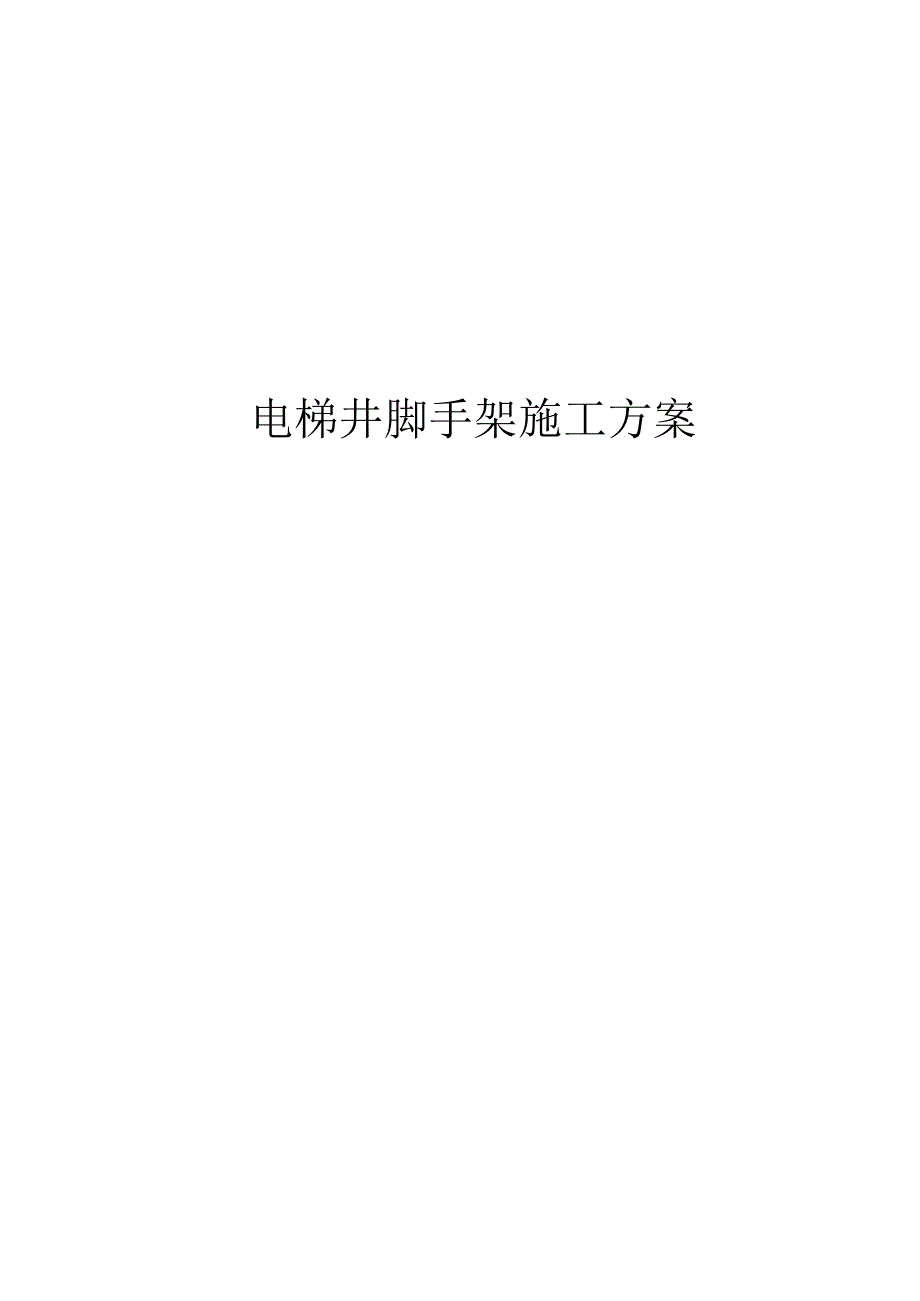

1、电梯井脚手架施工方案目录一、编译依据2二、项目概况2三、架设方案3四、架设要点3五、车架安全检查56、框架经验计算取16#工字钢主梁安全校核计算10一、编译依据一、扣件式钢管脚手架施工安全技术规程？JGJl30-201Io2 .建筑施工安全高处作业技术规程JGJ80-91。3 .建筑施工安全检验标准JGJ59-20U。4 .?钢结构设计规范？GB50017-20035、西部文化馆施工图。6、项目施工组织设计及模板施工方案。7.设立部？风险较大的子子项目的安全管理方法？建智200987号、2009254号。二、项目概况本项目为地上38层、地下4层的超高层写字楼。建筑总高度160.15m,总建筑面

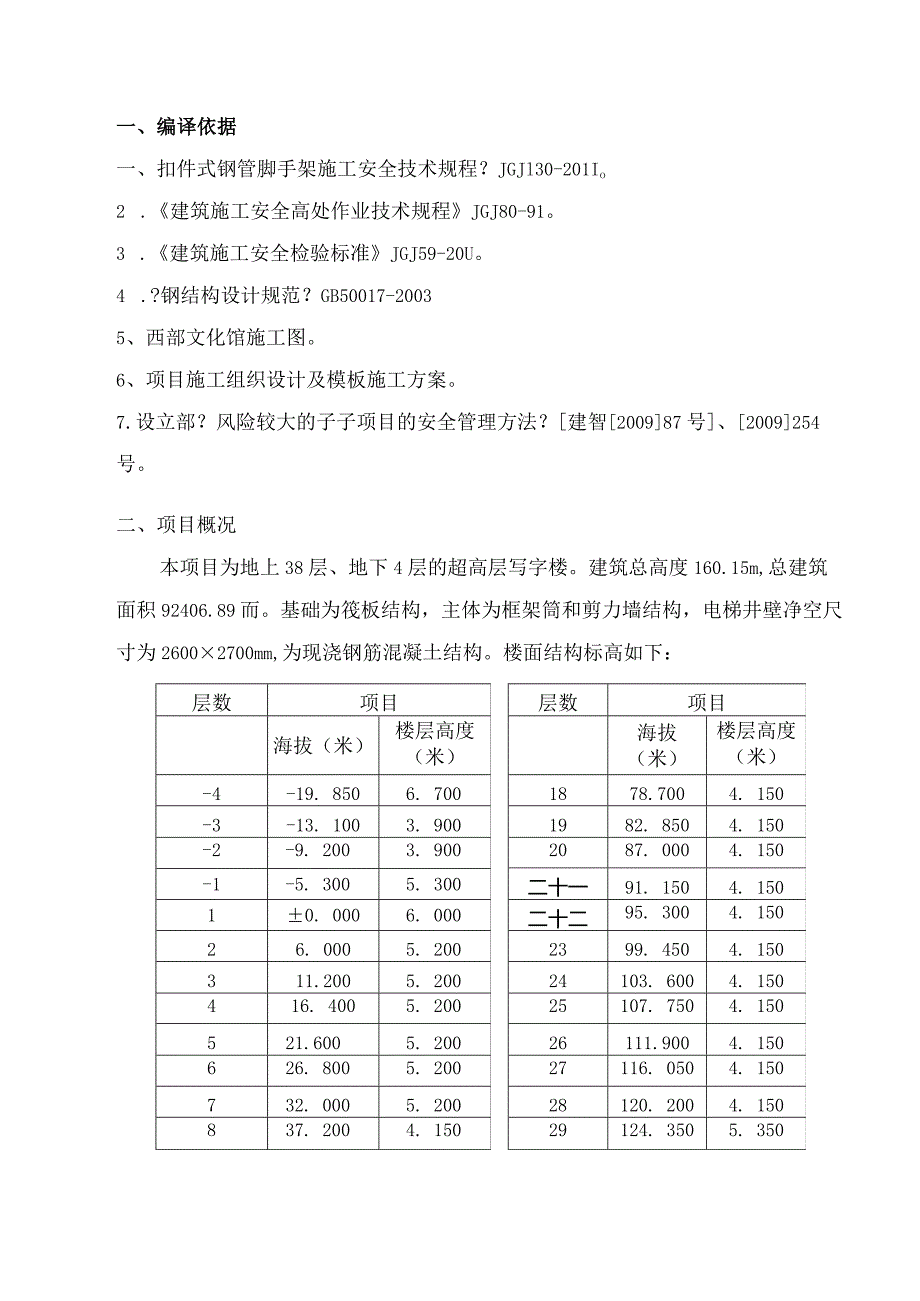

2、积92406.89而。基础为筏板结构，主体为框架筒和剪力墙结构，电梯井壁净空尺寸为26002700mm,为现浇钢筋混凝土结构。楼面结构标高如下：层数项目海拔（米）楼层高度 （米）-4-19. 8506. 700-3-13. 1003. 900-2-9. 2003. 900-1-5. 3005. 30010. 0006. 00026. 0005. 200311.2005. 200416. 4005. 200521.6005. 200626. 8005. 200732. 0005. 200837. 2004. 150层数项目海拔（米）楼层高度 （米）1878.7004. 1501982. 8504
3、. 1502087. 0004. 150二十一91. 1504. 150二十二95. 3004. 1502399. 4504. 15024103. 6004. 15025107. 7504. 15026111.9004. 15027116. 0504. 15028120. 2004. 15029124. 3505. 350941.3504. 1501045. 5004. 1501149. 6504. 1501253. 8004. 1501357. 9504. 1501462. 1004. 1501566. 2504. 1501670. 4004. 1501774. 5504. 15030129
4、. 7003. 60031133.3003. 35032136. 6503. 35033140. 0003. 35034143. 3503. 35035146. 7003. 35036150. 0503. 35037153.4003. 35038156. 7503. 300三、架设方案主体施工时，机房电梯井脚手架采用简易井形落地式普通扣件钢管脚手架作为操作架和安全防护架。总高度为2.2+6.7+3.9+3.9+5.3+6=28m,框架底座为底板；二楼至六楼为二段【总高5.2X5=26,框架主体底座为18#工字钢；6楼至12楼楼层标高为第三段总高5.2+4.155=25.95m,框架体底座为18
5、#工字钢；12楼至19楼楼层标高为第四节【总高4.15X7=29.05m,框架体底座为18#工字钢；19楼至26楼楼层标高楼层标高为第五段总高4.15X7=29.05m,框架体底座为18#工字钢；二十六层楼面标高三十三层楼标高【总高为一六段4.152+5.353.6+3.35X3=27.3m,框架体底面为18#工字钢；三十四层楼面标高屋面框架层为第七段【总高3.354+3.3+10.45=27.15m,框架体底座为18#工字钢,全部电梯安装时框架体拆除。四、架设要点1、电梯井脚手架的高度不得大于30m。2、二层以上的框架体采用18#工字钢作为框架体的基础。工字梁与墙体主筋焊接牢固。墙体混凝土浇
6、筑前，做好预埋工作，同时拆除工字梁和框架体。3、每口井设置两根18#工字钢作为基础主梁，平行于井口短边，主梁之间设置两根10#槽钢作为结构连接。4、架体每层设置一个水平剪刀撑，架体两侧各设置两个撑杆，以保证架体的稳定性。电梯井道内三示蒯5、框架体首层设有硬质保护层，上层穿设横格和硬质保护层。6、架设框架体的操作工艺、材料和安全管理要求，参照外置脚手架工程施工方案和施工用扣件式钢管脚手架安全技术规程执行。五、车架安全检查1帧参数平台名称电梯井道操作平台平台布局纵向平台长度A(m)1.8平台宽度B(m)1.8平台高度H(m)30立杆垂直距离la(m)1.8极步距h(m)1.8立杆水平距离1b(m)
7、1.82加载参数每米钢管重量glk(kNm)0.033脚手架重量g2k(kNm2)0.35栏杆，趾板自重g3k(kNm)0.14安全设施和安全网自重gIk(kNm2)0.01物料堆垛最大载荷qIk(kNm2)2.5施工均匀荷载q2k(kNm2)1.5基本风压0(kNm2)0.2风荷载体形系数uS0.8风压高度变化系数Uz0.74(检查连接墙部分的强度)，0.74(检查杆的稳定性)3设计草图平台水平支撑钢管布置四顶支撑纵向钢管的校核计算钢管类型483钢管裁面阻力力矩W(Cm3)4.49钢管I段转动惯量(Cm1)10.78钢管弹性模量E(N/mm2)206000钢管抗压强度设计值f(N/mm2)2
8、05Gk=glk=0.033kNm;G2k=g2k1b/2=0.3501.802=0.315kNm;QIk=qik义Ib/2-2.5001.80/2=2.2丽/叱Q2k=Q2kIb/2-1.500X1.80/2-1.350kN/m；1 .强度计算支撑板底部的钢管计算为均布荷载下的简支梁。q=L2X(Glk+G2k)+1.4(Qlk+Q2k)=1.2(0.033+0.315)+1.4250+1.350)=5.458kNm;5.458kNm三三三三三三三三三三三三三三三底托钢管计算图Mx=ql2/8=5.458X1.802/8=2.2IOkNm；R皿=ql2=5.4581.80/2=4.912kN
9、m；=MuxW=2.210106(4.49103)=192.278Nmm2Ef=205.00Nmm2；满足要求。2 .挠度计算q=Gk+G2k+Qlk+Q2k=0.033+0.3152.250+1.350=3.948kNmR,max=/2=S,1.80/2=3.553kN5v=5q14384EI=53.948(1.80103)4/(384206000.0010.78X101)=8.301mmmin1800.00/150,10mm=10.OOOmrn满足要求。五侧向支撑钢管校核计算平台侧向支撑钢管型单根钢管钢管类型483钢管截面阻力力矩W(Cm3)4.49钢管I段转动惯量(Cnl,)10.78钢
10、管弹性模量E(Nmm2)206000钢管抗压强度设计值f205(N/mm2)由于横向支撑钢管上没有支撑(纵向)钢管传递的荷载，因此横向支撑钢管不受竖向荷载作用，仅作为结构构件使用，故不计算。6立杆承重连接计算横杆和竖杆连接单个紧固件单扣件防滑承载力(kN)8紧固件防滑承载能力系数0.8Rc=8.0X0.80=6.400kNR=5.850kN满足要求。7杆的稳定性检查钢管类型48X3钢管截面回转半径i(cm)1.59钢管净截面A(cm2)4.24钢管抗压强度设计值f(N/mm2)205极点计算方法按分配系数分配主极的力分布系数K0.6极点计算长度系数U1.5NGl=(la+1.001b)/2+2
11、.00Xh*glk/hH+glk1a0.00/4.00=(1.80+1.00X1.80)/2+2.001.80X0.033/1.8030.000+0.033l.800.00/4.00=2.970kNNG2=g2k1aXlb/4.00=0.3501.801.80/4.00=0.283kN;NG3=g3ka2=0.1400.90=0.126kN;Nc4=glk1a/2=0.010X0.90=0.009kN;NQ1=qlk1a1b/4.00=2.5001.801.80/4.00=2.025kN;NQ2=q2k1a1b/4.00=1.5001.801.80/4.00=1.215kN;考虑风荷载时，电杆
12、的轴压设计值为：N=l.2(NGl+NG2NG3+NG4)+0.91.4(NQlNQ2)=1.2(2.970+0.283+0.126+0.009)+0.91.4(2.025+1.215)=8.149kN;支架杆计算长度：1.0=kh=l1.501.80=2.700m长细比人=L0i=2.700X103(1.5910)=169.811=250满足要求。轴压构件稳定系数的计算：1.0=kh=l.1911.5001.8=3.216m长细比入=L0i=3.216103/(1.59X10=202.245通过查表得到杆的稳定系数人二0.177k=zso=0.740.80X0.20=0.118kNm2Mw_
13、0.9X1,4klh2/10=0.91.4X0.1181.801.802/10=0.087kNm；=kNA+MwW=0.608.149103(0.177X4.24102)+0.087X106(4.49X103)=84.524Nmm2f=205.00Nmm2满足要求。8连接墙零件的校核计算墙壁连接紧固件连接连接墙部件布置一步步卸车平台连接壁件变形约束力No(kN)3杆到墙的距离a(m)0.41 .强度检查k=zso=0.740.800.20=0.118kNm2Ab=1.801.8011=3.2m2N=1.43kAw1.40.1183.2=0.537kNN=NwNo=0.5373.00=3.537kN细比人=Loi=(O.40+0.12)103/(1.5910)=32.704,由人查表得到极点的稳定系数=0.936oNf=0.85f=0.850.9364.24010-4205.00103=69.154kNN=3.537Nr=69.154kN满足要求。2 .连接计算连接壁部分通过紧固件与墙壁连接。单个紧固件承载力设计值Rc
