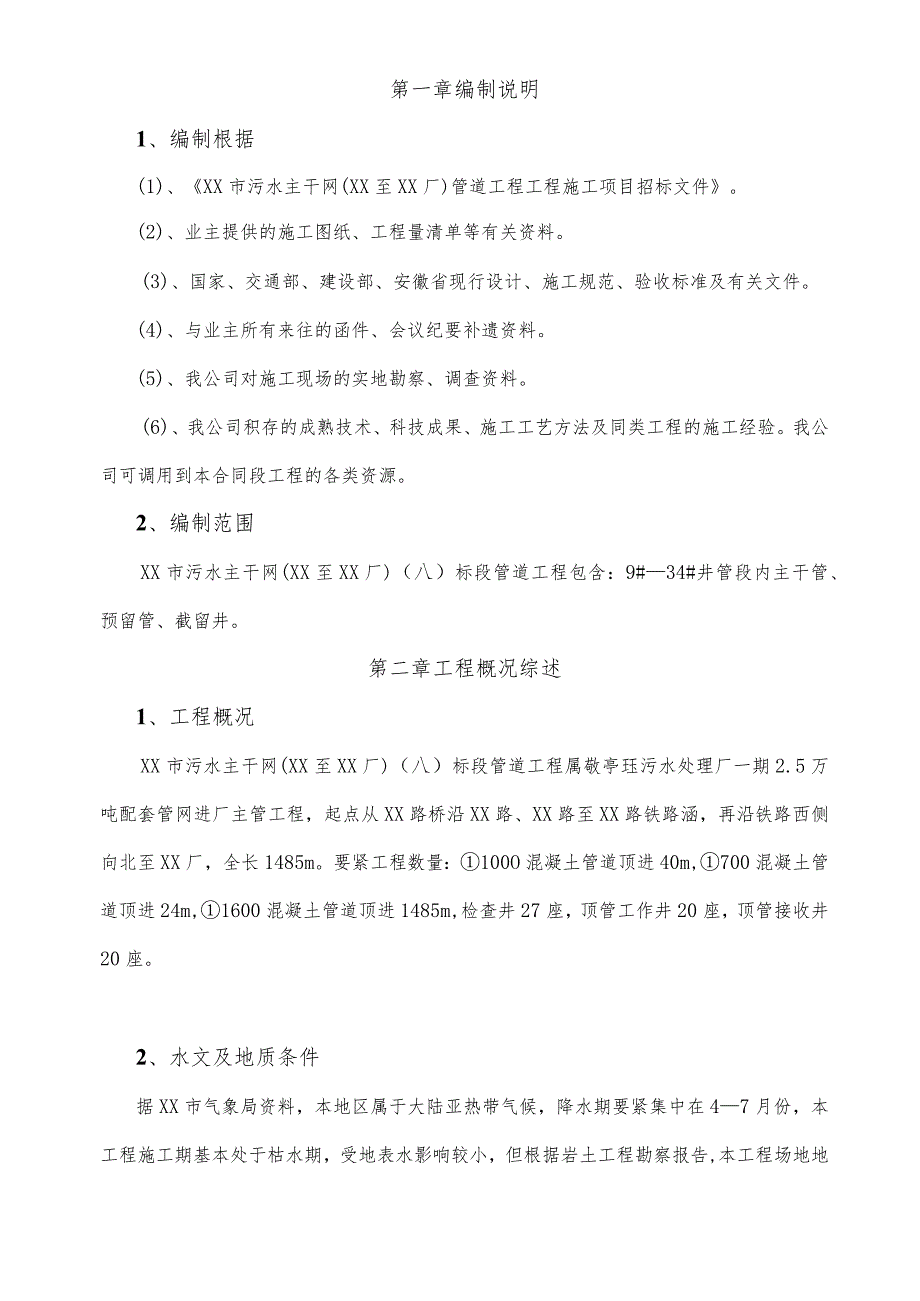

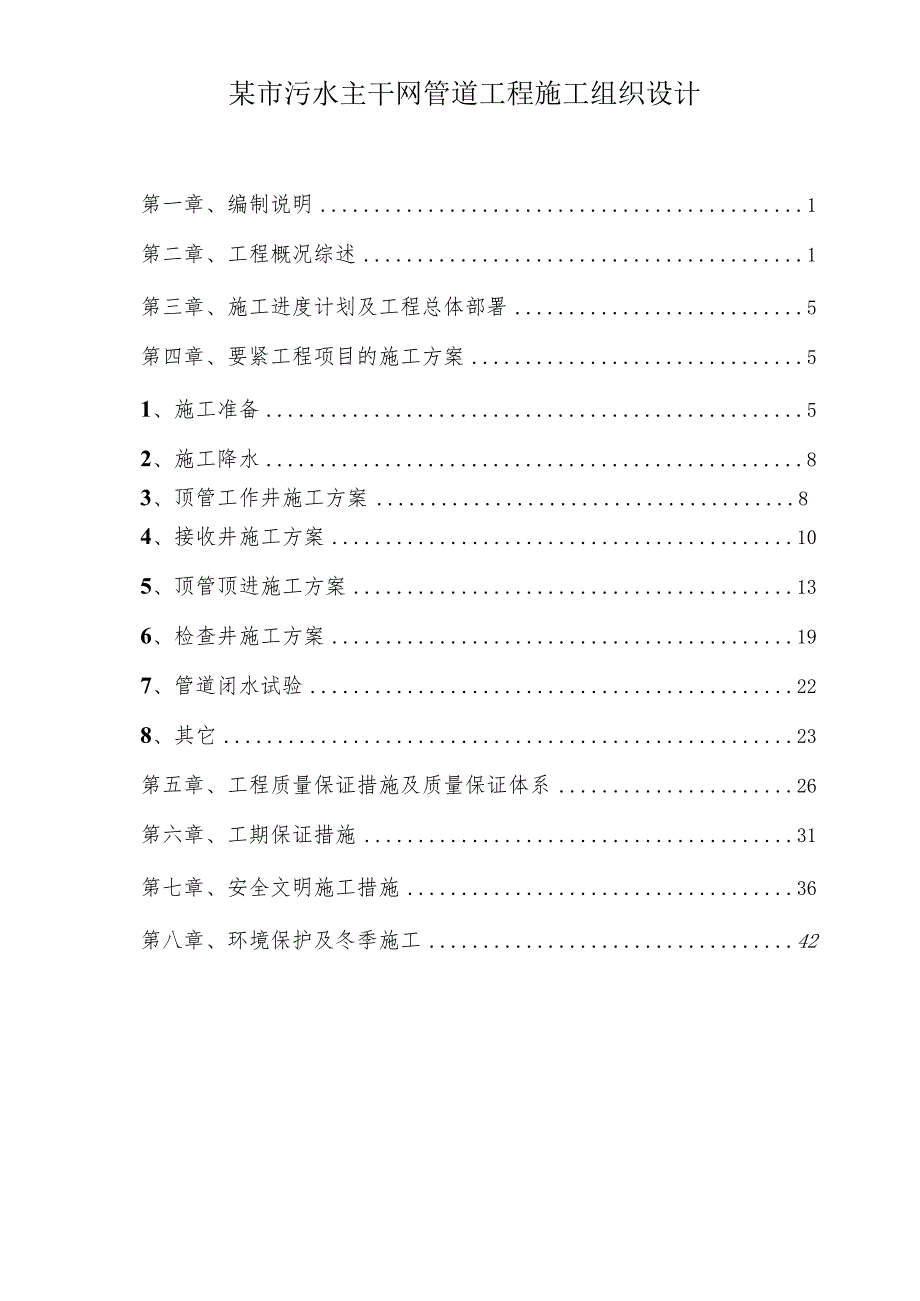

1、某市污水主干网管道工程施工组织设计第一章、编制说明1第二章、工程概况综述1第三章、施工进度计划及工程总体部署5第四章、要紧工程项目的施工方案51、施工准备52、施工降水83、顶管工作井施工方案84、接收井施工方案105、顶管顶进施工方案136、检查井施工方案197、管道闭水试验228、其它23第五章、工程质量保证措施及质量保证体系26第六章、工期保证措施31第七章、安全文明施工措施36第八章、环境保护及冬季施工42第一章编制说明1、编制根据(1)、XX市污水主干网(XX至XX厂)管道工程工程施工项目招标文件。(2)、业主提供的施工图纸、工程量清单等有关资料。(3)、国家、交通部、建设部、安徽省
2、现行设计、施工规范、验收标准及有关文件。(4)、与业主所有来往的函件、会议纪要补遗资料。(5)、我公司对施工现场的实地勘察、调查资料。(6)、我公司积存的成熟技术、科技成果、施工工艺方法及同类工程的施工经验。我公司可调用到本合同段工程的各类资源。2、编制范围XX市污水主干网(XX至XX厂)（八）标段管道工程包含：9#34#井管段内主干管、预留管、截留井。第二章工程概况综述1、工程概况XX市污水主干网(XX至XX厂)（八）标段管道工程属敬亭珏污水处理厂一期2.5万吨配套管网进厂主管工程，起点从XX路桥沿XX路、XX路至XX路铁路涵，再沿铁路西侧向北至XX厂，全长1485m。要紧工程数量：100O

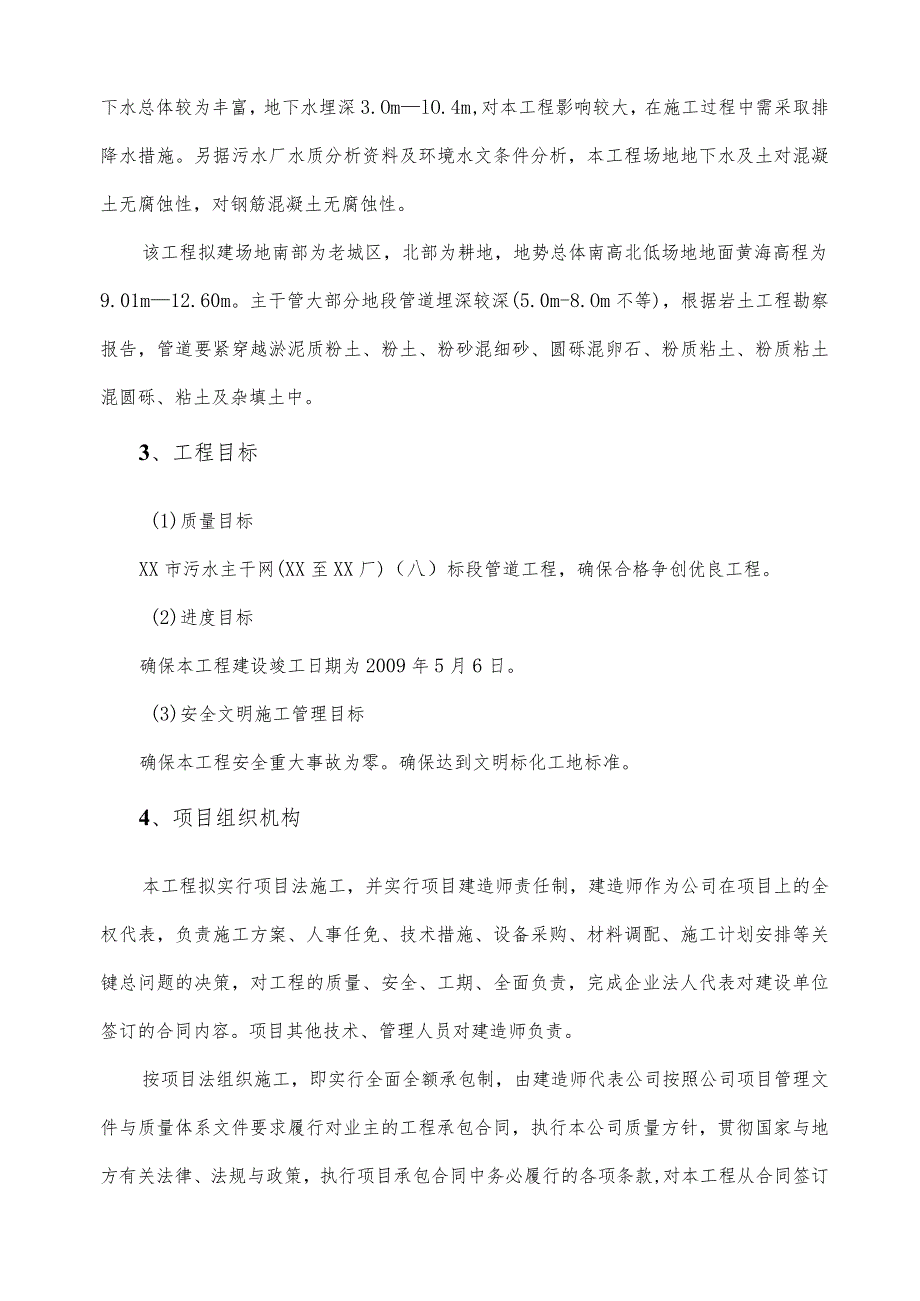

3、混凝土管道顶进40m,700混凝土管道顶进24m,1600混凝土管道顶进1485m,检查井27座，顶管工作井20座，顶管接收井20座。2、水文及地质条件据XX市气象局资料，本地区属于大陆亚热带气候，降水期要紧集中在47月份，本工程施工期基本处于枯水期，受地表水影响较小，但根据岩土工程勘察报告,本工程场地地下水总体较为丰富，地下水埋深3.OmlO.4m,对本工程影响较大，在施工过程中需采取排降水措施。另据污水厂水质分析资料及环境水文条件分析，本工程场地地下水及土对混凝土无腐蚀性，对钢筋混凝土无腐蚀性。该工程拟建场地南部为老城区，北部为耕地，地势总体南高北低场地地面黄海高程为9.01m12.60m
4、。主干管大部分地段管道埋深较深(5.0m-8.Om不等)，根据岩土工程勘察报告，管道要紧穿越淤泥质粉土、粉土、粉砂混细砂、圆砾混卵石、粉质粘土、粉质粘土混圆砾、粘土及杂填土中。3、工程目标(1)质量目标XX市污水主干网(XX至XX厂)（八）标段管道工程，确保合格争创优良工程。(2)进度目标确保本工程建设竣工日期为2009年5月6日。(3)安全文明施工管理目标确保本工程安全重大事故为零。确保达到文明标化工地标准。4、项目组织机构本工程拟实行项目法施工，并实行项目建造师责任制，建造师作为公司在项目上的全权代表，负责施工方案、人事任免、技术措施、设备采购、材料调配、施工计划安排等关键总问题的决策，对
5、工程的质量、安全、工期、全面负责，完成企业法人代表对建设单位签订的合同内容。项目其他技术、管理人员对建造师负责。按项目法组织施工，即实行全面全额承包制，由建造师代表公司按照公司项目管理文件与质量体系文件要求履行对业主的工程承包合同，执行本公司质量方针，贯彻国家与地方有关法律、法规与政策，执行项目承包合同中务必履行的各项条款,对本工程从合同签订一一施工准备一一施工过程一一竣工验收一一用后服务管理整个过程进行了有效的组织与操纵，以确保工程质量、工期、安全与文明施工、成本效益等实现合同目标。为此在施工管理层设置原则上，使用目标编制、因编制定岗、因定岗定人、一人多职，在公司范围内有目的性选择各类优秀人
6、才进驻项目管理层。项目领导层人员组织如下：建造师（项目负责人：XX）:作为项目建造师全面工作的主持者，项目建造师的选择对工程能否顺利开展至关重要。本工程项目建造师的委任，根据我公司对项目建造师考核成绩的确定。根据对以往主管工程的项目成本、文明施工、业主及监理与社会的评价、项目工作人员的评价与对以往工程的竣工审计资料，我公司最后确定委派有丰富施工经验的项目经理XX担当此工程项目建造师。项目工程师（技术负责人：XX）：作为项目施工生产、技术、质量、安全等方面的主管者，现场工程师对工程的质量、安全、成本、进度有密切关系。根据我公司的考察结果，兼顾建造师的意见，最后确定委派公司经验丰富的工程师XX。组
7、织机构框图第三章施工进度计划及工程总体部署1、施工进度计划：本工程开工日期为：2008年10月23日，计划竣工日期为：2009年5月6日。具体进度计划详见施工进度计划横道图2、工程总体部署根据顶管长度与施工队的施工技术水平，结合我公司的施工经验，我项目部决定安排四个施工队进行顶管施工，并将整个施工期分成三期:一期539m(2008.10.232009.1.10)施工9#一17#井段，四个施工队同时施工平行作业，自10#井开始，每间隔一个井位作为顶管工作井，双向顶进；自9#井开始，每间隔一个井位作为顶管同意井，双向接收；开挖的土方运往23#井至34#井之间，其中一部分作为施工便道的填筑土方。二期
8、466m(2008.12.12009.2.28)施工17#26#井段，施工便道利用一期的部份开挖土方填筑，并在一期期间完成，工作井开挖在一期顶管顶进工作结束200前开始，一期顶管工作结束后立即转入二期顶管顶进工作。三期480m(2009.1.152009.5.5)施工26#34#井段，施工便道利用二期的部份开挖土方填筑，并在二期期间完成，工作井开挖在二期顶管顶进工作结束20日前开始，二期顶管工作结束后立即转入三期顶管顶进工作。第四章要紧工程项目的施工方案1、施工准备1.1.1 技术准备：1.1.2 1.Ll项目经理部及各项目作业队管理人员进入施工现场进行技术交底。1.1.3 1.2组织项目部人
9、员学习本工程招标文件及施工规范与设计图纸。1.1.3 积极与市政公用管线管理部门联系，摸清施工现场的公用管线的位置走向及埋设深度。1.1.4 作好原材料的采购、试验。1.1、 5做好施工设备的维修保养，备件与运输的准备。1.2、 建立测量操纵系统为达到设计精度要求，地面首级操纵点(勘测院提供的操纵点)使用前复核，达到四等导线的精度要求；高程操纵点的精度达到国家三等水准测量的技术要求才能使用。根据工程设计的精度要求，配备符合操纵精度要求的仪器。进行现场实地踏勘,懂得设计图纸、文件，结合相应的技术规范与标准，根据业主或者有关单位提交的各类平面及高程操纵点资料，制订工程测量具体技术方案。在测量工作进
10、行前，对勘测院提供于本工程的所有操纵点进行核对，在验线过程中，发现平面、高程操纵点成果超过规范要求时，及时复核以取得准确结果。所有测量用点均须有完整的交接桩纪录，并要标明有关交接人员、交接日期及有关全面资料。操纵点布设要选择在施工不受影响，通视条件良好的地方以便于核对。核对时,须使方位角及坐标闭合差均满足精度要求，方可进行下一步的测量工作。测量导线要紧是用来放出沿线所有检查井的位置及测设沿线有关构筑物及管线的具体位置，对顶管施工所影响范围内的有关构筑物进行监控，避免施工时造成不良后果。地面导线选用附合导线，两端附合于顶管工作井及接收井操纵点上，用2级经纬仪观测两测回，相邻导线连长不宜相差过大，
11、达到工测一级导线的有关技术指标：注:n测站数等级线度导长边长相对中误差平均边长测角中误差测回数方位角闭合差2Km1/20000200m5”210品地面高程测量要紧是为沿线的沉降观测提供基准；测设有关检查井的高程位置,测量沿线有关管线的高程，为检查井的施工提供根据及保证。测量线路使用附合水准路线，根据有关规范，点位尽量选则在稳固的建筑物或者便于长期储存与使用方便的地点。水准点布设依水准点的有关要求埋标建造。地面操纵点及高程点的导入：施工时，根据首级测量的有关成果，精确测量出顶管工作井的位置。在工作井施工完成以后，在近井点埋设坐标点，作为地面与地下操纵点的连接点。根据顶管工作井的有关数据，坐标点的
12、导入使用直接导入法，即以井口坐标点与首级操纵点为起算数据，以支导线的形式，建立地下顶管掘进用操纵点，进行坐标点导入，以提高起始边精度。测量注意事项：设专职测量员与测量复核员，对所用的测量仪器定期进行送检标定，确保满足精度要求。认真做好导线点的交接桩工作，附合永久水准点，引测临时水准点，误差412&（mm）（L以公里计）。测量人员在导线测量、水准测量中均务必做到初测与复测手续齐全，记录清晰、完整，并为工程施工提供完整、准确的测量资料。对所有的测量标志进行保护。1.3、 施工生产准备a）完成施工场地的围护、隔离等文明施工措施。b）与交警部门联系批准施工占道事宜。1.4施工平面布置1.4.1、工地临
13、时设施的布置：见施工平面布置图。1.4. 2、供水、供电的方法与计划临时用水：本工程施工用水要紧是砂浆搅拌、混凝土结构养护、闭水试验及消防环保用水。由于线路长，工点分散，现场施工用水要紧利用邻近既有水源，不再铺设临时供水管道，个别路段采取水车供水。1.4.3、 工地运输组织方法工地材料、设备、进出场，应制定运输方案，尽可能使用夜间进出场的方法，减少对交通的影响。2、施工降水根据地质及地下水位状况，施工的工作井与接收井使用的是开挖的方式。根据管线沿线地质状况，23#井至34#井之间，使用沉井点降水，管井位置为管线长度方向一侧距管线中心线2.5m处，每间隔20m设管井井点一座，成直线排布，井深为1
14、2m,管井内安放内径为300mm的无砂管，无砂管周围填滤料，每口井内设1台CD15mm、扬程30m潜水泵抽水，降水后水位操纵在流水面下列O.5m。其它井位间，采取在工作井内设置集水坑、潜水泵抽水、边挖边抽水的方法降水。3、顶管工作井施工方案顶管工作井及接收井施工程序：基坑测量放样今基坑开挖今工作棚安装与倒挂法砌筑井壁今铺设混凝土垫层浇筑底板后及靠背混凝土检查井施工井周边回填及路面恢复。3.1、 基坑测量放样：整平场地后，根据设计图纸、岩土工程勘察报告所揭示的地质情况与井的中心坐标定出井中心桩、纵横轴线操纵桩及基坑开挖边线。施工放样结束后，须经监理工程师复核准确无误后方可开挖。3.2、 基坑开挖
15、：根据岩土工程勘察报告，顶管工作井使用机械配合人工开挖形式进行，当机械开挖至一定深度后（4m左右），使用人工开挖，每次进深0.5-LOn1。3.3、 工作棚安装：当机械开挖至一定深度后（4m左右），开始安装工作棚。工作棚为装配式结构，人工配合吊车支搭，棚架中心要与台口中心垂直，四脚支在槽钢上，并焊好档铁，以防滑动，工作棚横梁中心安装电葫芦吊。3.4、 倒挂法砌筑井壁：机械开挖的深度范围内，由下向上砌筑井壁（4m左右）,人工开挖的深度范围内由上向下砌筑井壁，紧跟着开挖进行，每次进深0.5LOm。3.5、 铺设混凝土垫层（15Cm厚C15聆）：井壁砌筑至经计算出的高程后能够进行混凝土垫层施工，混凝土垫层表面。在铺设混凝土垫层后应保证表面平整，应确保井底内无流砂、无翻浆等现象。3.6、 浇筑底板混凝土（40CmC30商品碎）及后靠背混凝土（50CmC30商品舲）：混凝土垫层施工完成后，即可在其上浇筑底板混凝土及后靠背混凝土。浇捣前应严格检查各类预留孔、预留管与预埋件的位置与几何尺寸，严禁漏放与错放。柱震捣要密实，所有於施工应在首批舲初凝前结束。混凝土浇捣完成后应及时养护，确保其表面不露白，并应防止阳光及温差的剧烈变化，以免底板出现收缩裂缝，产生地下水上冒现象。在浇筑混凝土
