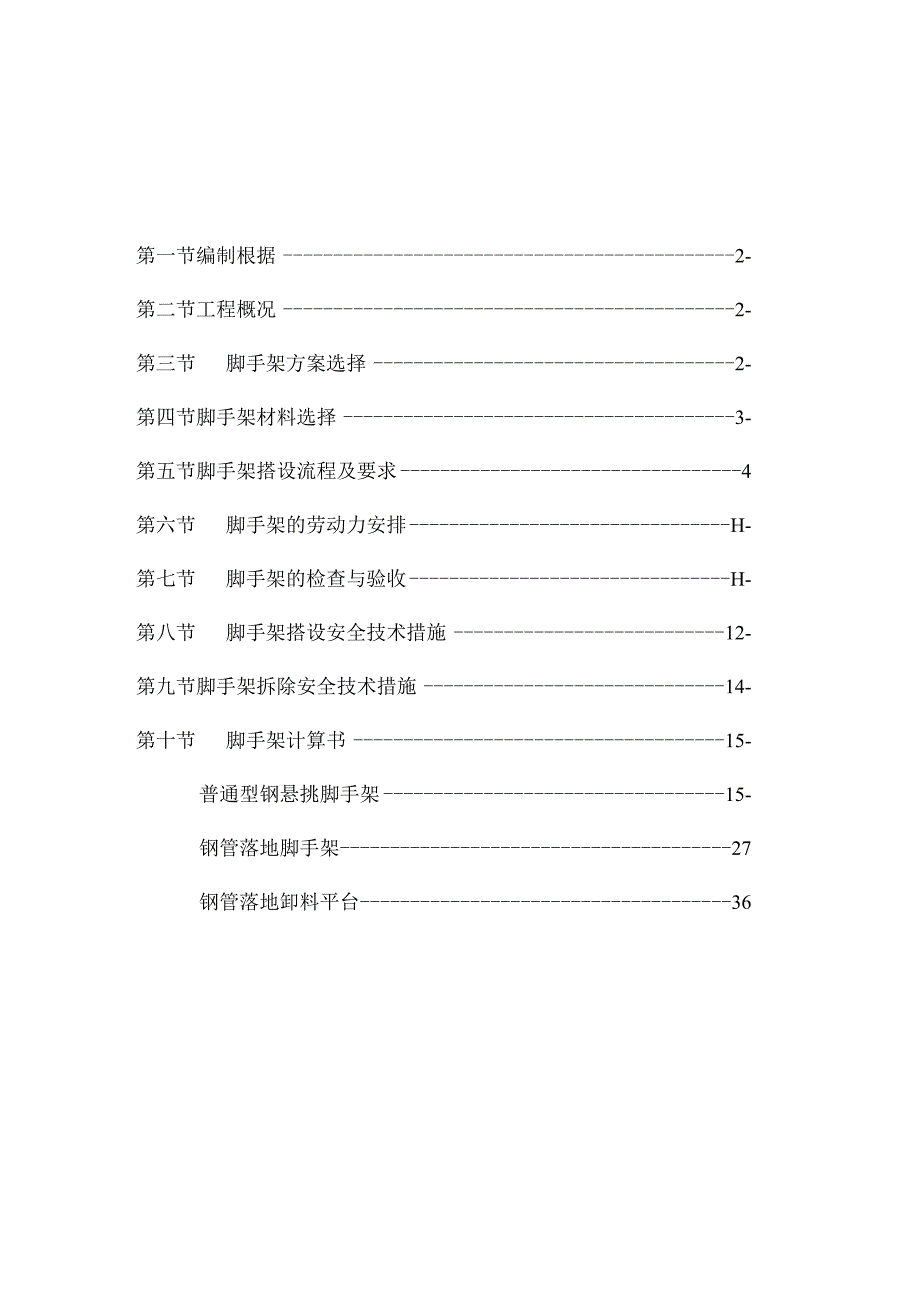

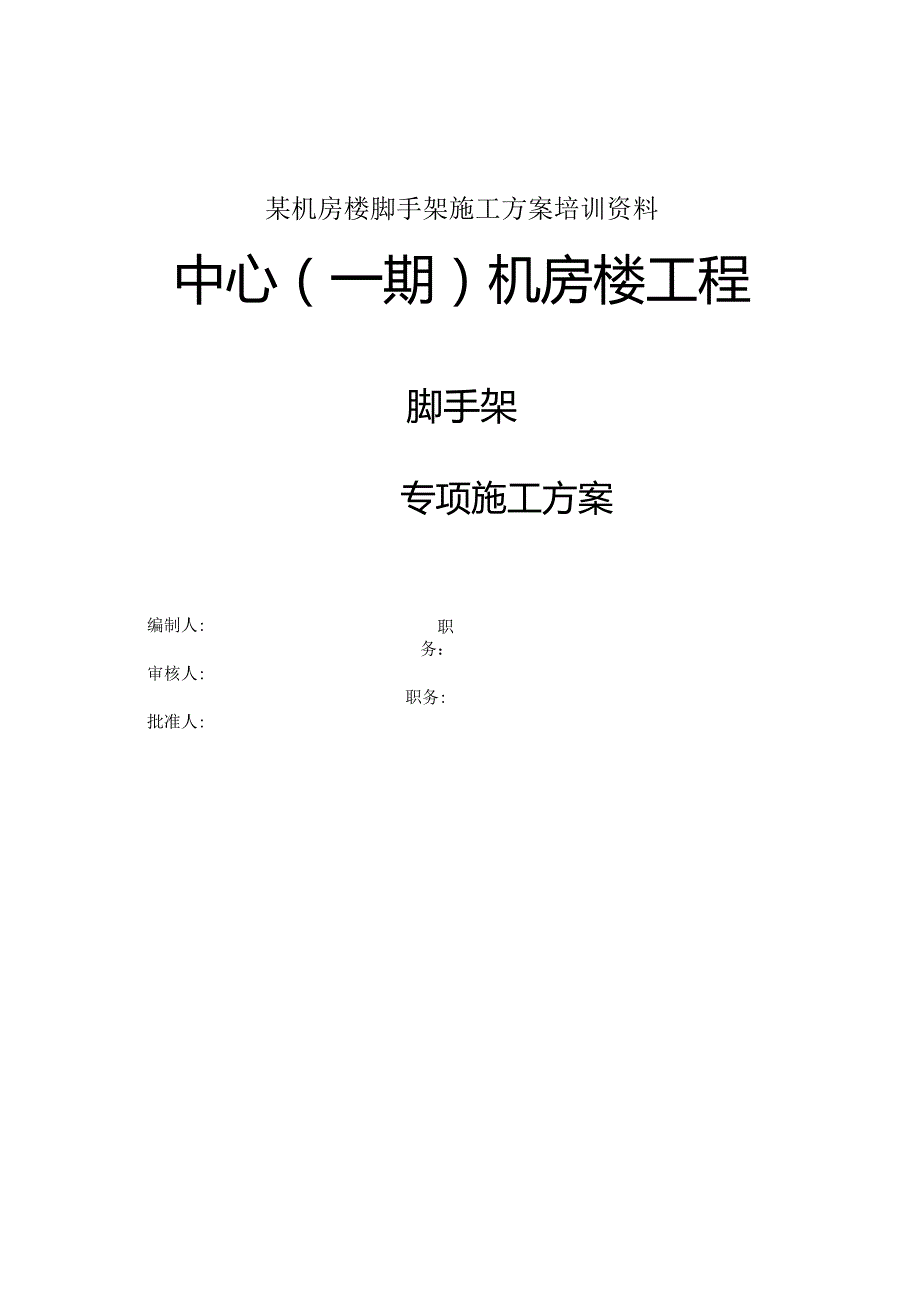

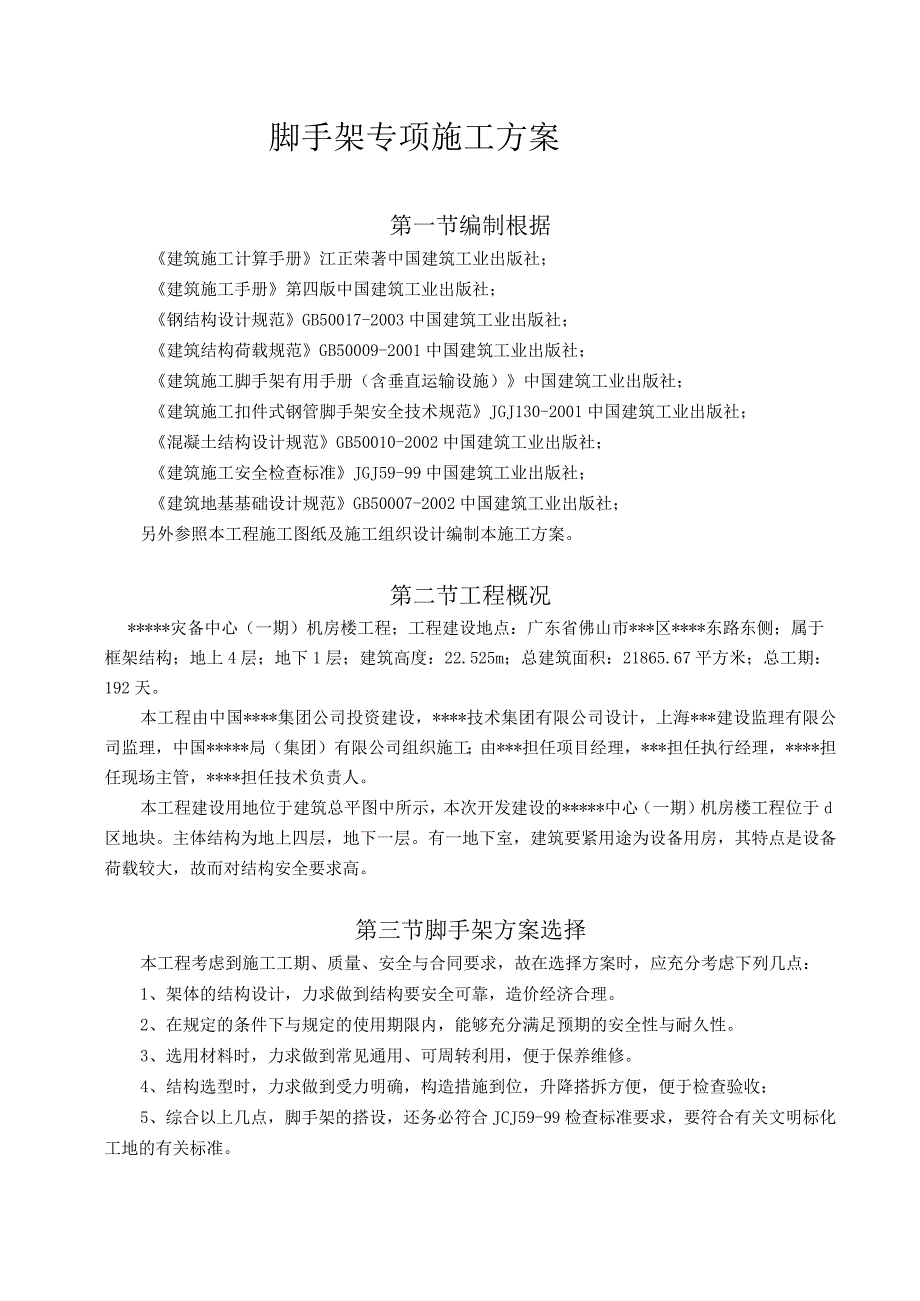

1、某机房楼脚手架施工方案培训资料中心(一期)机房楼工程脚手架专项施工方案职务:职务:职务:编制人:审核人:批准人:第一节编制根据2-第二节工程概况2-第三节脚手架方案选择2-第四节脚手架材料选择3-第五节脚手架搭设流程及要求4第六节脚手架的劳动力安排H-第七节脚手架的检查与验收H-第八节脚手架搭设安全技术措施12-第九节脚手架拆除安全技术措施14-第十节脚手架计算书15-普通型钢悬挑脚手架15-钢管落地脚手架27钢管落地卸料平台36脚手架专项施工方案第一节编制根据建筑施工计算手册江正荣著中国建筑工业出版社;建筑施工手册第四版中国建筑工业出版社;钢结构设计规范GB50017-2003中国建筑工业出

2、版社;建筑结构荷载规范GB50009-2001中国建筑工业出版社;建筑施工脚手架有用手册(含垂直运输设施)中国建筑工业出版社;建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001中国建筑工业出版社;混凝土结构设计规范GB50010-2002中国建筑工业出版社;建筑施工安全检查标准JGJ59-99中国建筑工业出版社;建筑地基基础设计规范GB50007-2002中国建筑工业出版社;另外参照本工程施工图纸及施工组织设计编制本施工方案。第二节工程概况*灾备中心(一期)机房楼工程;工程建设地点:广东省佛山市*区*东路东侧;属于框架结构;地上4层;地下1层;建筑高度:22.525m;总建筑面积:21

3、865.67平方米;总工期:192天。本工程由中国*集团公司投资建设,*技术集团有限公司设计,上海*建设监理有限公司监理,中国*局(集团)有限公司组织施工;由*担任项目经理,*担任执行经理,*担任现场主管,*担任技术负责人。本工程建设用地位于建筑总平图中所示,本次开发建设的*中心(一期)机房楼工程位于d区地块。主体结构为地上四层,地下一层。有一地下室,建筑要紧用途为设备用房,其特点是设备荷载较大,故而对结构安全要求高。第三节脚手架方案选择本工程考虑到施工工期、质量、安全与合同要求,故在选择方案时,应充分考虑下列几点:1、架体的结构设计,力求做到结构要安全可靠,造价经济合理。2、在规定的条件下与

4、规定的使用期限内,能够充分满足预期的安全性与耐久性。3、选用材料时,力求做到常见通用、可周转利用,便于保养维修。4、结构选型时,力求做到受力明确,构造措施到位,升降搭拆方便,便于检查验收;5、综合以上几点,脚手架的搭设,还务必符合JCJ59-99检查标准要求,要符合有关文明标化工地的有关标准。6、结合以上脚手架设计原则,同时结合本工程的实际情况,综合考虑了以往的施工经验,决定使用下列脚手架方案:普通型钢悬挑脚手架,钢管落地脚手架,钢管落地卸料平台。第四节脚手架材料选择普通型钢悬挑脚手架1、普通型钢悬挑脚手架,选用架设钢管外径48mm,壁厚3.5Innb钢材强度等级Q235-A,钢管表面应平直光

5、滑,不应有裂纹、分层、压痕、划道与硬弯,新用的钢管要有出厂合格证。脚手架施工前务必将入场钢管取样,送有有关国家资质的试验单位,进行钢管抗弯、抗拉等力学试验,试验结果满足设计要求后,方可在施工中使用。2、本工程钢管脚手架的搭设使用可锻铸造扣件,应符合建设部钢管脚手扣件标准JGJ22-85的要求,由有扣件生产许可证的生产厂家提供,不得有裂纹、气孔、缩松、砂眼等锻造缺陷,扣件的规格应与钢管相匹配,贴与面应平整,活动部位灵活,夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达65N.m时不得破坏。如使用旧扣件时,扣件务必取样送有有关国家资质的试验单位,进行扣件抗滑力等试验,试验结果满足设计要求后

6、方可在施工中使用。3、搭设架子前应进行保养,除锈并统一涂色,颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色,剪力撑统一漆桔红色。底排立杆、扫地杆均漆红白相间色。4、脚手板、脚手片使用符合有关要求。5、安全网使用密目式安全网,网目应满足2000目100cm2,做耐贯穿试验不穿透,1.6X1.8In的单张网重量在3kg以上,颜色应满足环境效果要求,选用绿色。要求阻燃,使用的安全网务必有产品生产许可证与质量合格证,与由广州市建筑安全监督管理部门发放的准用证。6、连墙件使用钢管,其材质应符合现行国家标准碳素钢结构(GB700-88)中Q235A钢的要求。7、型钢水平悬挑杆使用16a号槽钢,斜

7、杆使用支杆使用48X4mm钢管。8、预埋螺栓的直径为20mm。钢管落地脚手架、钢管落地卸料平台1、选用外径48mm,壁厚3.5mm,钢材强度等级Q235-A,钢管表面应平直光滑,不应有裂纹、分层、压痕、划道与硬弯,新用的钢管要有出厂合格证。脚手架施工前务必将入场钢管取样,送有有关国家资质的试验单位,进行钢管抗弯、抗拉等力学试验,试验结果满足设计要求后,方可在施工中使用。2、本工程钢管脚手架的搭设使用可锻铸造扣件,应符合建设部钢管脚手扣件标准JGJ22-85的要求,由有扣件生产许可证的生产厂家提供,不得有裂纹、气孔、缩松、砂眼等锻造缺陷,扣件的规格应与钢管相匹配,贴与面应平整,活动部位灵活,夹紧

8、钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达65N.m时不得破坏。如使用旧扣件时,扣件务必取样送有有关国家资质的试验单位,进行扣件抗滑力等试验,试验结果满足设计要求后方可在施工中使用。3、搭设架子前应进行保养,除锈并统一涂色,颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色,剪力撑统一漆桔红色。底排立杆、扫地杆均漆红白相间色。4、脚手板、脚手片使用符合有关要求。5、安全网使用密目式安全网,网目应满足2000目/100cn?,做耐贯穿试验不穿透,1.6X1.8In的单张网重量在3kg以上,颜色应满足环境效果要求,选用绿色。要求阻燃,使用的安全网务必有产品生产许可证与质量合格证,与

9、由广州市建筑安全监督管理部门发放的准用证。6、连墙件使用钢管,其材质应符合现行国家标准碳素钢结构(GB700-88)中Q235A钢的要求。第五节脚手架搭设流程及要求手架悬挑脚手架搭设的工艺流程为:水平悬挑f纵向扫地杆f立杆f横向扫地杆f小横杆一大横杆(搁栅)f剪刀撑f连墙件f铺脚手板f扎防护栏杆f扎安全网。定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离,并做好标记;用钢卷尺拉直,分出立杆位置,并用小竹片点出立杆标记;垫板、底座应准确地放在定位线上,垫板务必铺放平整,不得悬空。在搭设首层脚手架过程中,沿四周每框架格内设一道斜支撑,拐角除双向增设,待该部位脚手架与主体结构的连墙件可靠

10、拉接后方可拆除。当脚手架操作层高出连墙件两步时,宜先立外排,后立内排。其余按一下构造要求搭设。1、立杆间距(D脚手架立杆纵距L5m,横距0.8m,步距L8m;连墙杆间距竖直5.4m,水平6m(即三步四跨):里立杆距建筑物0.3m。(2)脚手架的底部立杆使用不一致长度的钢管参差布置,使钢管立杆的对接接头交错布置,高度方向相互错开500mm以上,且要求相邻接头不应在同步同跨内,以保证脚手架的整体性。(3)立杆应设置垫木,并设置纵横方向扫地杆,连接于立脚点杆上,离底座20Cin左右。(4)立杆的垂直偏差应操纵在不大于架高的1/400。2、大横杆、小横杆设置(1)大横杆在脚手架高度方向的间距1.8m,

11、以便立网挂设,大横杆置于立杆里面,每侧外伸长度为15Ommo(2)外架子按立杆与大横杆交点处设置小横杆,两端固定在立杆,以形成空间结构整体受力。(3)大小横杆连接构造要求接头不在同步内(立面)接头不在同跨内(平面)纵向水平杆对接接头布置3、剪刀撑脚手架外侧立面的两端各设置一道剪刀撑,并应由底至顶连续设置;中间各道剪刀撑之间的净距离不应大于15m。剪刀撑斜杆的接长宜使用搭接,搭接长度不小于Inb应使用很多于3个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或者立杆上,旋转扣件中心线离主节点的距离不宜大于150mm。4、脚手板、脚手片的铺设要求(1)脚手架里排立杆与结构层之

12、间均应铺设木板:板宽为20Omnb里外立杆间应满铺脚手板,无探头板。(2)满铺层脚手片务必垂直墙面横向铺设,满铺到位,不留空位,不能满铺处务必采取有效的防护措施。(3)脚手片须用12T4#铅丝双股并联绑扎,很多于4点,要求绑扎牢固,交接处平整,铺设时要选用完好无损的脚手片,发现有破旧的要及时更换。5、防护栏杆(1)脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭,且将安全网固定在脚手架外立杆里侧。(2)选用18铅丝张挂安全网,要求严密、平整。(3)脚手架外侧务必设1.2In高的防护栏杆与30Cnl高踢脚杆,顶排防护栏杆很多于2道,高度分别为0.9m与L3m。(4)脚手架内侧形成临边的(

13、如遇大开间门窗洞等),在脚手架内侧设L2m的防护栏杆与30Cm高踢脚杆。6、连墙件(D脚手架与建筑物按计算书中连墙件设计要求设置拉结点。楼层高度超过4m,则在水平方向加密,如楼层高度超过6m时,则按水平方向每6m设置一道斜拉钢丝绳。(2)拉结点在转角范围内与顶部处加密,即在转角1米以内范围按垂直方向每3.6米设一拉结点。(3)拉结点应保证牢固,防止其移动变形,且尽量设置在外架大小横杆接点处。(4)外墙装饰阶段拉结点,也须满足上述要求,确因施工需要除去原拉结点时,务必重新补设可靠,有效的临时拉结点,以确保外架安全可靠。7、架体内封闭(1)脚手架的架体里立杆距墙体净距最多为200mm,如因结构设计

14、的限制大于200Inm的务必铺设站人板,站人板设置平整牢固。(2)脚手架施工层里立杆与建筑物之间应使用脚手片或者木板进行封闭。(3)施工层下列外架每隔3步与底部用密目网或者其他措施进行封闭。支承结构型钢的纵向间距与上部脚手架立杆的纵向间距相同,立杆直接支承在悬挑的支承结构上。上部脚手架立杆与支承结构应有可靠的定位连接措施,以确保上部架体的稳固。通常使用在挑梁或者纵向钢粱上焊接150-20Omn1、外径40mm的钢管,立杆套座其外,并同时在立杆下部设置扫地杆。钢管落地脚手架落地脚手架搭设的工艺流程为:场地平整、夯实一基础承载力实验、材料配备一定位设置通长脚手板、底座一纵向扫地杆一立杆f横向扫地杆

15、一小横杆一大横杆(搁栅)一剪刀掾一连墙件一铺脚手板一扎防护栏杆一扎安全网。定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离,并做好标记;用钢卷尺拉直,分出立杆位置,并用小竹片点出立杆标记;垫板、底座应准确地放在定位线上,垫板务必铺放平整,不得悬空。在搭设首层脚手架过程中,沿四周每框架格内设一道斜支撑,拐角除双向增设,待该部位脚手架与主体结构的连墙件可靠拉接后方可拆除。当脚手架操作层高出连墙件两步时,宜先立外排,后立内排。其余按一下构造要求搭设。1、主杆基础本工程脚手架地基础部位应在回填土完后夯实,使用强度等级不低于C15的混凝土进行硬化,混凝土硬化厚度不小于IOCn1。地基承载能力能够满足外脚手架的搭设要求(具体计算数据参阅脚手架计算书)。2、立杆间距(1)脚手架立杆纵距1.5m,横距0.8m,步距L8m;连墙杆间距竖直5.4m,水平6m(即三步四跨);里立杆距建筑物0.3m。(2)脚手架的底部立杆使用不一致长度的钢管参差布置,使钢管立杆的对接接头交错布置,高度方向相互错开500InIn以上,且要求相邻接头不应在同步同跨内,以保证脚手架的整体性。(3)立
