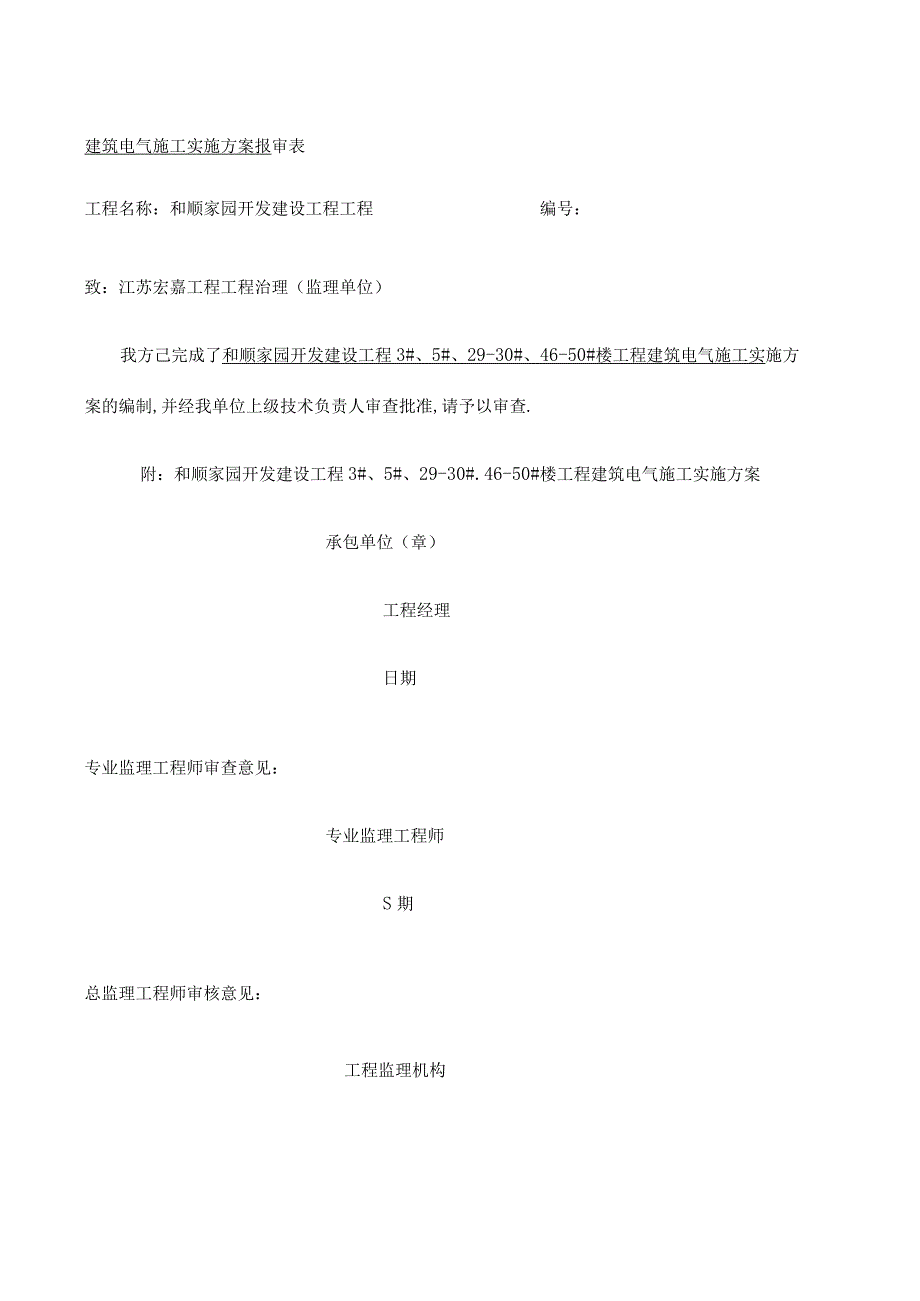

1、静WMS2A91HUAsystemofficeroo建筑电气施工实施方案报审表工程名称:和顺家园开发建设工程工程编号:致:江苏宏嘉工程工程治理(监理单位)我方己完成了和顺家园开发建设工程3#、5#、29-30#、46-50#楼工程建筑电气施工实施方案的编制,并经我单位上级技术负责人审查批准,请予以审查.附:和顺家园开发建设工程3#、5#、29-30#.46-50#楼工程建筑电气施工实施方案承包单位(章)工程经理日期专业监理工程师审查意见:专业监理工程师S期总监理工程师审核意见:工程监理机构总监理工程师和顺家园开发建设工程工程建筑电气工程专项施工审批:安徽省观志实业二O一七年十一月十五日和顺家园

2、二期开发建设工程工程,由安徽省信太投资投资建设,中外建设计与参谋、黄山市建筑设计研究院设计,江苏宏嘉工程工程治理监理,安徽省观志实业承建.第一章工程概况和顺家园开发建设工程3#、5#、29-30#、46-50#楼工程位于旌德县城东新区,建筑层数为五、六、十层,总建筑面积为43339.29平方米.结构类型:框剪、框架结构.一、配电系统1.本工程施工范围:照明系统;动力系统;综合布线系统;电视系统;防雷接地系统、火灾报警与消防联动系统.2、供电电源及负荷等级:本工程为地下室应急照明、消防设备、排污泵、机械停车位为一级,其余三级供电负荷.配电系统采用(380/220Y)三相四线制,电源由小区配电站采

3、用YJV22-0.6/1KV型电缆套管直埋引至各楼总电表箱.本工程总电表箱设置架空层楼梯间,各户住宅内设分户配电箱.3、配电方式:由电源进线出柜引至单元电表箱干线均采用YJV22-0.6/1KV型铜芯交流电缆穿管埋地暗敷,埋深不小于0.8m;单元电表箱引至各住户分配电箱采用YJV22-0.6/1KV型铜芯交流电缆穿管沿墙暗敷.照明分支线采用BV-450/750-2.5mm2线穿PVC冷弯阻燃电工管在现浇板或墙内暗敷,BV-2.5mrn2导线穿管管径为:2根穿PVC16;3根穿PVC20;46根穿PVC25;78根穿PVC32.4、电气设备安装高度及方式:电表箱底边距地1.2m挂墙明装;户配电箱

4、底边距地1.8m暗装,阁楼层箱底距地1.8m暗装;开关底边距地1.4m暗装;客厅空调插座底边距地0.3m暗装;壁挂空调插座底边距地1.8m暗装;卫生间热水器插座底边距地2.3m暗装;卫生间一般插座底边距地1.4m暗装;排油烟机插座底边距地2.Om暗装;厨房一般插座底边距地1.2m暗装;其余插座底边距地0.3m暗装;所有安装高度小于1.8m的插座均采用平安插座.有线电视端子箱、寻址箱底边距地L8m安装;光纤配电箱底边距地1.8m安装;户弱电线底边距地0.5暗装;插座底边距地0.3m暗装;卫生间插座底边距地1.2m暗装;电视插座底边距地0.3m暗装;信息插座底边距地0.3m暗装.二.防雷、接地1、

5、本工程属三类防雷建筑,接带采用12mm热镀锌圆钢沿女儿墙、屋檐、屋脊、支架敷设并在屋面设置不大于20mx20m或24mxl6m的网格,转角处用弧形连接,所有出屋面的金属物及金属构件均需和接闪带可靠焊接;接闪带支持卡:采用12mm热镀锌圆钢,支起高度15Omm,间距100Omm转角处500mm.地雷引下线:利用建筑物根底钢筋网作为接地极,将接地平面图中的接地网格电焊续接成电气通路,底板下层钢筋及维护墙外外侧纲筋在各柱位置处与横主筋焊接,接地电阻不大于1欧,达不到时人工增设地极伸缩节处按标准施工,用弧形连接.防治雷电波侵入,凡进出建筑物的各种金属管道和电缆的金属外皮应在进出处与接地装置可靠焊接,接

6、地电阻测试点距室外地坪O.5m.2、接地系统:本工程接地系统采用TNY-S系统,PEN在入户处做重复接地.室内线路接地线(PE线)与中性线(N线)完全分开.接地电阻小于1欧(保护接地、防雷接地、弱电接地采用联合接地).同时专敷一根BV-500型铜芯线作为保护线;所有不带电的电气设备的金属外壳、穿线钢管、三孔插座必须可靠接地,安装高度低于2.4In的灯具外壳必须与接地线连接,利用建筑物桩基及圈梁内钢筋焊接作接地极,联合接地电阻不大于1欧,否那么增加人工接地极.每个卫生间局部做法按02D501-2,P16页施工.总等电位做法见02口501-2寸13315页施工.所有接闪带、引下线、接地扁铁、接地极

7、等防雷构件均应进行防腐处理.第二章编制依据为了保证工程质量目标,发扬“艰苦创新、以质量求生存,以治理出效益的精神,强化施工质量治理,结合工程实际情况,按如下技术标准、操作规程、标准编制专项施工方案:一.和顺家园二期开发建设工程工程电气设计施工图三.图纸会审及设计变更四.五.?建筑电气安装工程施工手册?一八七.?建筑电气工程施工质量验收标准?八.九.?企业施工作业指导书?十.六.?施工现场平安标准化治理?第三章主要施工方法及技术保证举措电气工程主要包括:室内布线;电气设备、器具;防雷及接地装置三种.一.室内布线工程1 .照明工程器具盒(箱)位置正确,根据施工图尺寸定位放线.开关盒距门框边0.15

8、米,距地1.4米,插座盒距地0.3米,卫生间距地1.4米.2 .配管暗敷本工程配电箱、电源进户线采用钢管敷设,其他部位采用硬质塑料管敷设.(1)选管根据设计图纸和有关技术手册选择所需管径和管材.(2)暗配钢管内壁采用防锈漆作防腐处理.(3)管子弯曲半径不小于10倍,钢管管径50mm以下可用手动弯制,管径50mm以上采用机械弯制或热弯方法,塑料管可用冷弯法和热煨法弯制.(4)暗配管在混凝土中可用铁丝把管子绑扎在钢筋上或电焊固定,管子外表距混凝土基准面不小于15毫米.(5)暗配管在墙体中可用铁钉、铁丝把管子固定,管子的保护层不应小于15毫米.(6)敷设管路时应尽量减少弯曲,当线路直段长度超过15米

9、时,或直角弯有3个且长度超过8米时均应在中途设接线盒.3 .管内穿线与导线连接(1)在穿线前用空压机吹入空气对管线进行去除.(2)根据图纸选择符合国家要求的导线.(3)导线在接线盒、开关盒、灯头盒的预留长度不应小于150mm,配电箱的导线预留长度为箱体周长的1/2.(4)导线连接:4mm2以下24根导线采用压线帽连接,4mm2以上导线采用铜鼻头连接.(5)导线穿管完毕后必须进行导线绝缘电阻测试,其测试值应大于0.5兆欧.二.电气设备与器具1.照明器具安装(1)选择的照明器具应符合设计要求,成排安装在同一条直线上.(2)同一场所的开关、插座成排安装时上下差不大于1mm,分散安装时上下差不大于5m

10、m.2.配电柜与配电箱的安装(1)选择的配电柜应符合设计要求.(2)配电柜安装垂直度允许偏差1.5%.,相互间接缝不应大于2mm.柜面平整度不大于5m.(3)配电箱安装牢固、平整、垂直度不大于3m.(4)配电箱、柜的外壳应有PE接地线.三.防雷与接地装置1 .利用建筑物根底钢筋做接地装置,接地测试点按设计要求在距地0.5米以上布置.2 .接地焊接采用双面搭接焊,搭接长度:圆钢为6倍钢筋直径,扁钢为其宽度的2倍,不少于三面施焊,焊接饱满牢固,不应有夹渣、气泡、咬肉、气孔等缺陷.3 .避雷带沿屋面安装时,首先按图布置预制碎块支座,其间距为1.0米转弯处距离转弯中点0.250.5米,而后将避雷带与支

11、座利用卡子或焊接固定.4 .避雷带转弯处不应成直角,其弯曲半径不应小于圆钢直径的10倍.5 .避雷带安装完毕后应平直牢固,每2米检查的允许偏差不宜大于3%.,全长不超过10毫米.6 .避雷带焊接连接处必须涂刷红丹防锈漆和银粉漆作防腐处理.第四章工程质量保证举措为保证工程质量,不出现误工、窝工等现象,加快施工进度,提升经济效益,实行全面质量治理,因此制定以下举措:1 .组织施工人员进行技术交底,强化施工人员的质量意识,2 .专人负责对开关盒、灯头盒、接线盒、配电箱、插座的定位放样工作,放样工作完成后,由班组长组织工程专业质检员作好技术复核.3 .坚持在上道工序完成验收合格前方可进入下道工序施工的

12、原那么.4 .密切配合与其他工种的交叉作业.在施工过程中依据施工标准和操作工艺要求做好自检工作,将误差限制在标准的允许范围内,同时施工班组做好自检、互检、交接检工作.5 .建立班组检查奖罚制度,对出现返工现象以重做不计工的形式处分,对工作中提出合理建议者给予奖励.6 .工程中所采用的原材料必须在进货前先取样,而后在材料进场后会同现场监理人员现场核查报验.7 .工程中所使用的材料进场必须持有产品合格证及产品准用证实文件的方可进场,对进场材料进行抽样复试,取得合格的复试报告前方可投入使用.第五章施工进度方案及劳动力安排和顺家园二期开发建设工程工程于2021年11月16日开工,电气施工人员方案主体阶

13、段配备10人,随土建分块流水作业,装修阶段配备10人.第六章平安文明施工保证举措“平安生产、预防为主的平安生产方针是建筑施工现场必须遵循的原那么.抓生产的同时必须管平安,只有在保证平安的前提下,生产才能正常进行,才能充分发挥职工的生产积极性,提升劳动生产率,促进经济效益的增长,因此制定以下举措:8 .经常性的对职工进行平安教育和培训,提升职工的平安自我保护意识.9 .遵循工程部制定的平安生产活动制度.10 班组长进场前一天对班组作业现场的环境,作业部位进行认真、仔细的检查,对存在的平安隐患及时处理.11 班组每天生产活动前班组长应进行平安检查、平安教育和平安技术交底工作,明确平安施工的重要性,增强职工的平安意识.12 配备符合平安标准要求的劳保用品.13 进入施工现场必须戴好平安帽.14 临电维护操作必须穿绝缘鞋,戴绝缘手套,禁止带电操作.15 现场工具、材料、设备等堆放整洁,专人治理.
