《电缆敷设和接线作业指导书模板.docx》由会员分享,可在线阅读,更多相关《电缆敷设和接线作业指导书模板.docx(26页珍藏版)》请在第壹文秘上搜索。

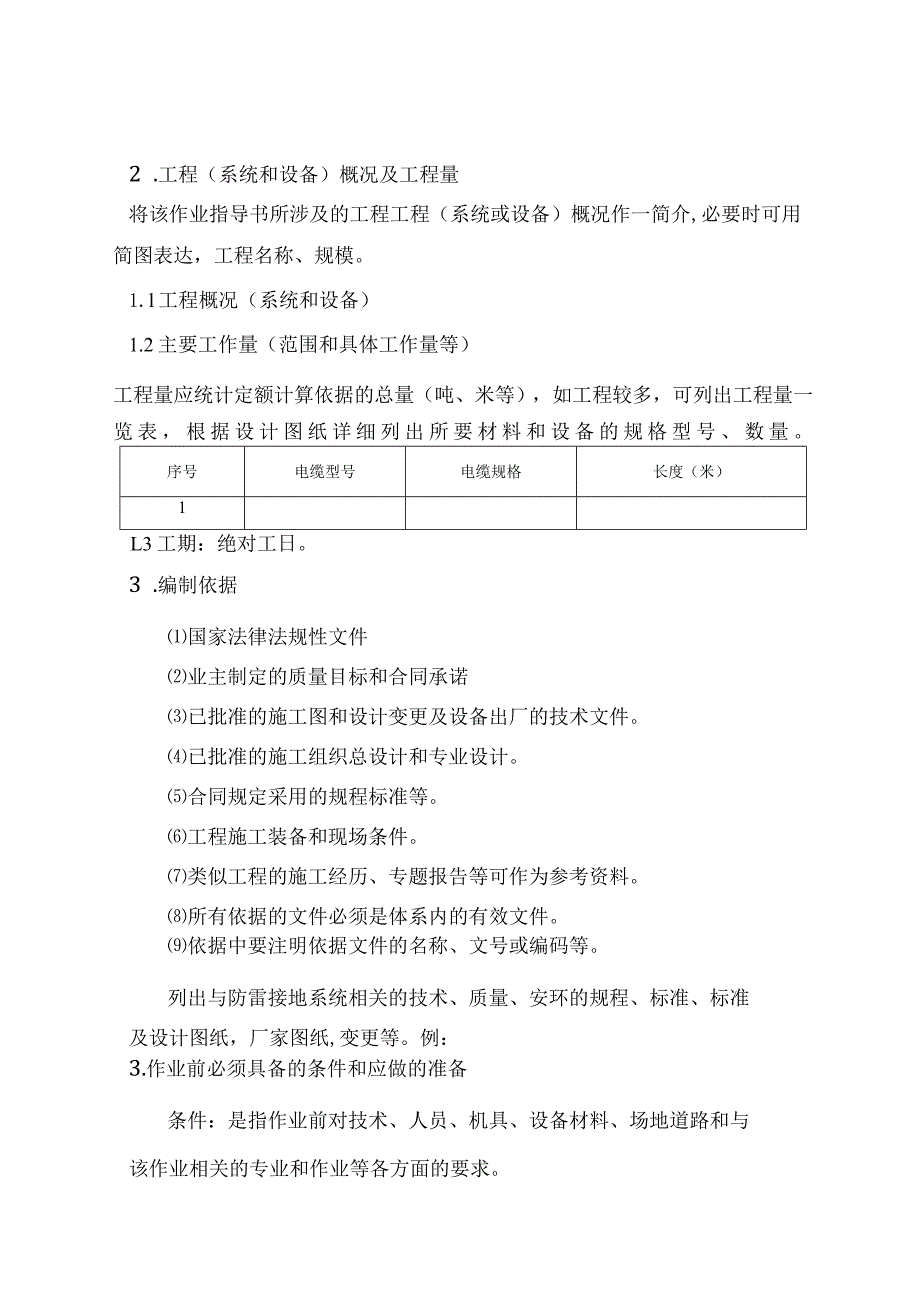

1、2 .工程(系统和设备)概况及工程量将该作业指导书所涉及的工程工程(系统或设备)概况作一简介,必要时可用简图表达,工程名称、规模。1.l工程概况(系统和设备)1.2主要工作量(范围和具体工作量等)工程量应统计定额计算依据的总量(吨、米等),如工程较多,可列出工程量一览表,根据设计图纸详细列出所要材料和设备的规格型号、数量。序号电缆型号电缆规格长度(米)1L3工期:绝对工日。3 .编制依据国家法律法规性文件业主制定的质量目标和合同承诺已批准的施工图和设计变更及设备出厂的技术文件。已批准的施工组织总设计和专业设计。合同规定采用的规程标准等。工程施工装备和现场条件。类似工程的施工经历、专题报告等可作

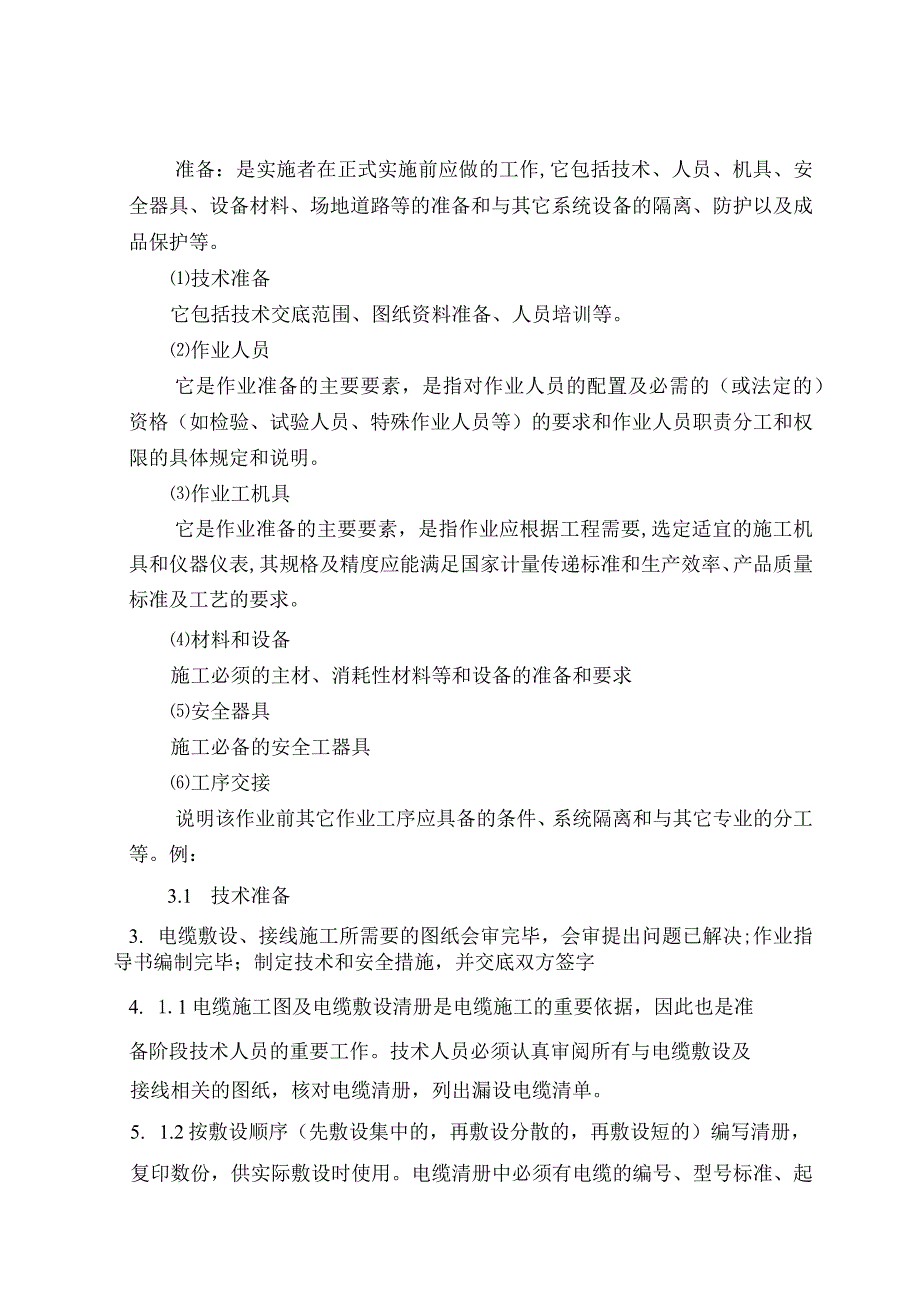

2、为参考资料。所有依据的文件必须是体系内的有效文件。依据中要注明依据文件的名称、文号或编码等。列出与防雷接地系统相关的技术、质量、安环的规程、标准、标准及设计图纸,厂家图纸,变更等。例:3.作业前必须具备的条件和应做的准备条件:是指作业前对技术、人员、机具、设备材料、场地道路和与该作业相关的专业和作业等各方面的要求。准备:是实施者在正式实施前应做的工作,它包括技术、人员、机具、安全器具、设备材料、场地道路等的准备和与其它系统设备的隔离、防护以及成品保护等。技术准备它包括技术交底范围、图纸资料准备、人员培训等。作业人员它是作业准备的主要要素,是指对作业人员的配置及必需的(或法定的)资格(如检验、试

3、验人员、特殊作业人员等)的要求和作业人员职责分工和权限的具体规定和说明。作业工机具它是作业准备的主要要素,是指作业应根据工程需要,选定适宜的施工机具和仪器仪表,其规格及精度应能满足国家计量传递标准和生产效率、产品质量标准及工艺的要求。材料和设备施工必须的主材、消耗性材料等和设备的准备和要求安全器具施工必备的安全工器具工序交接说明该作业前其它作业工序应具备的条件、系统隔离和与其它专业的分工等。例:3.1 技术准备3. 电缆敷设、接线施工所需要的图纸会审完毕,会审提出问题已解决;作业指导书编制完毕;制定技术和安全措施,并交底双方签字4. 1.1电缆施工图及电缆敷设清册是电缆施工的重要依据,因此也是

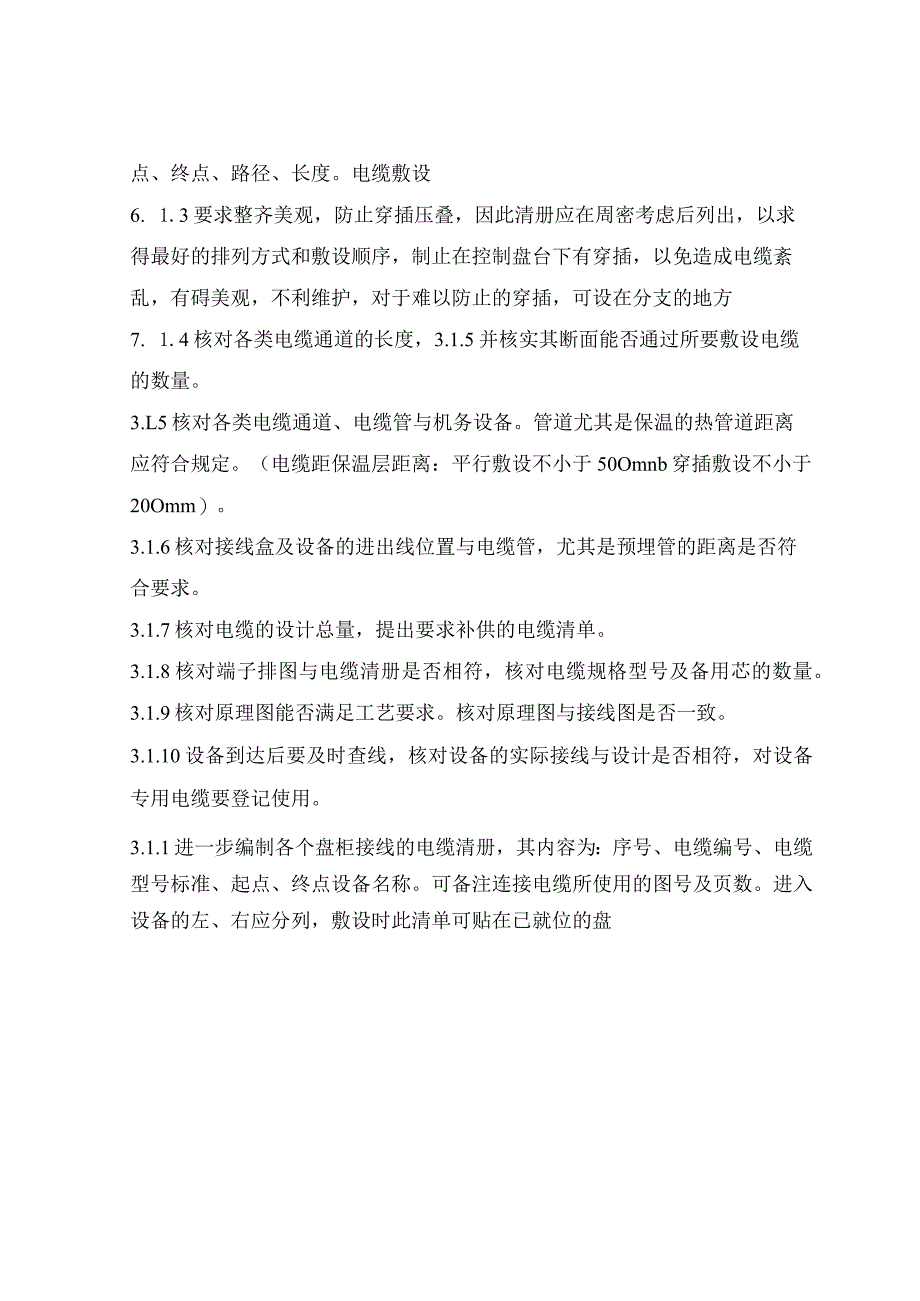

4、准备阶段技术人员的重要工作。技术人员必须认真审阅所有与电缆敷设及接线相关的图纸,核对电缆清册,列出漏设电缆清单。5. 1.2按敷设顺序(先敷设集中的,再敷设分散的,再敷设短的)编写清册,复印数份,供实际敷设时使用。电缆清册中必须有电缆的编号、型号标准、起点、终点、路径、长度。电缆敷设6. 1.3要求整齐美观,防止穿插压叠,因此清册应在周密考虑后列出,以求得最好的排列方式和敷设顺序,制止在控制盘台下有穿插,以免造成电缆紊乱,有碍美观,不利维护,对于难以防止的穿插,可设在分支的地方7. 1.4核对各类电缆通道的长度,3.1.5并核实其断面能否通过所要敷设电缆的数量。3.L5核对各类电缆通道、电缆管

5、与机务设备。管道尤其是保温的热管道距离应符合规定。(电缆距保温层距离:平行敷设不小于50Omnb穿插敷设不小于20Omm)。3.1.6核对接线盒及设备的进出线位置与电缆管,尤其是预埋管的距离是否符合要求。3.1.7核对电缆的设计总量,提出要求补供的电缆清单。3.1.8核对端子排图与电缆清册是否相符,核对电缆规格型号及备用芯的数量。3.1.9核对原理图能否满足工艺要求。核对原理图与接线图是否一致。3.1.10设备到达后要及时查线,核对设备的实际接线与设计是否相符,对设备专用电缆要登记使用。3.1.1进一步编制各个盘柜接线的电缆清册,其内容为:序号、电缆编号、电缆型号标准、起点、终点设备名称。可备

6、注连接电缆所使用的图号及页数。进入设备的左、右应分列,敷设时此清单可贴在已就位的盘柜上。3.2.作业人员配置、人员资格及职责以下以托电一期即号机组电缆敷设为例:序号岗位名称人数资格要求职责1技术员1能够审清图纸,领会设计思想,掌握电缆敷设接线及屏蔽接地的工艺流程,熟悉施工质量和安环要求。1.全面负责电缆敷设接线的技术工作,2.参加相关图纸会审,3.处理设计变更,4.编制施工作业指5.导书、预算、技术安全交底并主持交底工作。6 .按照指7.导书的要求指8.导施工。9 .配合班组长进展电缆敷设接线自检工作。10 .记录,IL整理电缆敷设接线施工记录。2班组长2熟悉电缆敷设,接线及屏蔽接地的工艺流程

7、,能有效组织好施工人员按照作业指导书的要求施工,熟悉施工质量和安环要求。1.负责组织安排电缆敷设接线人力,2.物力。严格按照指3.导书的施工工艺要求、质量要求和安全环境要求进展施工。4.做好电缆敷设接线的质量自检和工序交接工作,5.配合技术员做好施工记录。6.在施工过程中,7.图纸不8.清不9.施工,10.材料不11.合格不12.施工,13.技术、安全不14.交底不15.施工。16.发生质量、安全事故立即上报,同17.时组织本班组职工按照“三不18.放过的原则认真分析。3施工人员60熟练掌握电缆敷设,接线及屏蔽接地的技术、工艺要求,知道施工的质量、安环要求。1.严格按照指2.导书的施工工艺要求

8、、质量要求和安全环境要求进展施Zo3 .保护施工所用的工机具,4.严格按照操作规程作业。5 .发生质量,6.安全事故应保护好现场,7.并迅速告知有关领导,8.做好处理工作。9 .有疑难问题有权向技术人员,10.班组长请示解决方法。对自己的施工质量全面负责,11.对不12.正确、不13.明确的指14.挥有权不15.执行。4安全员1具有现场安全工作经历,熟悉安全管理规定,有安全员上岗证书,。1.贯彻国家有关安全的方针政策,2.全面负责电缆敷设接线工作的安全。3.参加对指4.导书的审核工作,5.参加安全交底双签字工作,6.在工作中认真检查指7.导书的执行情况。8.深入施工一线,9.及时发现事故隐患和

9、不10.安全因素,IL催促采取防患措施,12.有权制止违章作业,13.违章指14.挥。对危及人身安全的事故有权责令停顿工作,15.并立即研究处理。16.做好事故的调查,17.分析和处理工作。5质量员1掌握质量验收标准,懂得施工工艺,严把质量关。1.熟悉相关图纸内容,2.参加图纸汇审,3.技术交底。4.深入施工现场,5.掌握工程进度及质量情况,6.按照质量标7.准进展二级质量验收工作,8.配合工程部质检师、监理完成三级、四级质量验收。对工作要一丝不9.苟,10.不IL循私情。12.有权对不13.能保证施工质量的方案提出否决建议,14.请有关领导部门处理。15.整理、汇总质量验收记录。3.3作业机

10、具(包括配置、等级、精度等)列出电缆敷设、接线施工所需施工机具和仪器仪表的规格型号,精度和数量。以托电锅炉电缆敷设、接线为例3.3.1 仪器、仪表序号名称规格精度数量备注1兆欧表2万用表3.1.2施工机械、机具序号名称规格精度等级数量备注1对讲机2锯弓3扩音器4接线工具包括:尖嘴钳、偏口钳、剥线钳、压线钳、电缆刀、十字改锥、一字改锥、试灯等5烫号机6打牌机7电缆轴架机8汽车吊9电缆断线钳10壁纸刀3. 4材料电缆及各种消耗性材料全部到货。(根据现场需要详细列出)4. 5安全器具安全帽、防滑鞋、安全带等劳保用品齐全;施工现场安全设施齐全,照明充足。(根据现场需要详细列出)5. 6工序交接电缆托架

11、安装完毕并验收合格确保电缆敷设路径畅通;电缆敷设验收合格后进展电缆接线。(根据现场需要详细列出)4.作业程序、方法和内容此项是作业指导书的中心内容,它包括主要施工步骤、施工工艺流程及方法和专业间的衔接。主要施工步骤,应从技术上把施工的总体过程和过程中所使用的主要施工方法作总体说明描述,并把施工布置和专业衔接作简明描述;施工工艺流程,应把工艺操作全过程的施工顺序、各工序间的流水作业(关系及衔接)表述清楚,并可用流程图说明:具体方法,详细描述工艺流程中所采取的具体方式、方法、使用的工器具,说明操作的工艺标准,明确施工内容和施工中应做的施工记录,使操作者便于掌握。工艺标准应满足法规和合同的要求,同时

12、应落实对顾客关于施工及产品质量的承诺。例:4.1 作业程序的步骤流程:(或附流程图)4. 2作业方法4.2. 1电缆的检查4. 2.L1为防止质量低劣电缆给施工质量造成不可挽回的损失,在电缆到现场后,要对电缆进展鉴定,不能以出厂合格证做为凭证。具体“抽检措施由供应部门负责,施工、质量部门协助共同制定,凡抽检不合格电缆,要坚决退货,抽签合格后做出合格电缆的标识,未经抽签的电缆,可拒绝使用。6. 2.L2检查工作完成后由技术员和施工人员负责自检并填写电缆敷设施工记录检查局部,报质检员进展检验。6.2. 2检查施工条件,做好施工准备6.2.2. 1要求在电缆敷设时投入正式照明,或有安全可靠的临时照明

13、。6.2.3. 2高于2m不便施工的地方搭设脚手架,经检验合格后,方可施工。6.3. 2.2.3核对电缆到货情况。6.4. 2.4确定电缆路径。6.5. 3电缆的搬运4.2.3.1搬运前应进展检查,检查规格是否和标志一致,包装和电缆有无损坏,封端是否完好,各局部挡板如有松动、脱落、不结实者,应予以加固,挡板上的铁钉如有可能损害电缆时,应将它拔掉,电缆盘上的电缆如有松动,应缠绕紧固,如缠绕紊乱时,必须倒轴,如电缆封端破坏,绝缘受潮或有疑问时,应用兆欧表鉴定绝缘情况。4.2.3.2电缆盘只能在平坦的地面上作短距离滚动,滚动时应注意方向,按电缆缠紧方向滚动,防止电缆松散,当通过松软的地面,乱石或铁路

14、时,应垫以木板,无保护板的电缆盘在滚动时,应注意外围免受损伤。4.2.4电缆敷设4.2.4.1对主管电缆施工的负责人要做到:当技术人员编写电缆施工技术措施后,在施工前及时组织进展技术交底;每个参加电缆施工的工作人员都要明确自己的职责,做到挂牌施工,认真记录,人人都要负起自己的责任;质检员应及时检查,同时有权对违反规程的施工做出停工处理;敷设电缆时,凡经过竖井,转弯进出盘台等处,都应设熟悉情况的专人负责;每敷设一根电缆都要进展绑扎,边敷设边整理,发现前一电缆不合格,不许进展下一根电缆的敷设,严防因多根电缆同时敷设而引起排列混乱,在电缆敷设前,应按系统接线图、原理图、盘内配线图、端子箱接线图等核对电缆清册中的电缆编号、规格、芯数,然后检查一下电缆支架,电缆保护管等有无漏装及错装现象,并应检查路线是否正确,有无堵塞或不能通行的地方,沿途脚手架是否结实,照明是否良好,在不便于施工的地方增设脚手架,在光线缺乏的地方应增加照明,根据电缆通道的长度,计算电缆所需的长度,据此搬运电缆和配料。4.2.4.2统一工艺标准,提高工艺水平:电缆敷设应尽量做到横看成线,纵看成片,引出方向一致,弯度一致,余度一致松紧适当,相互间距一致,挂牌位置一致,并防止穿插压叠,到达整齐美观;电缆敷设必须由专人指挥,在敷设前向全体施工人员交底,说明敷设电缆根数、始末端、工艺要求及安全本卷须知等,人员分配为:直线段每隔4
