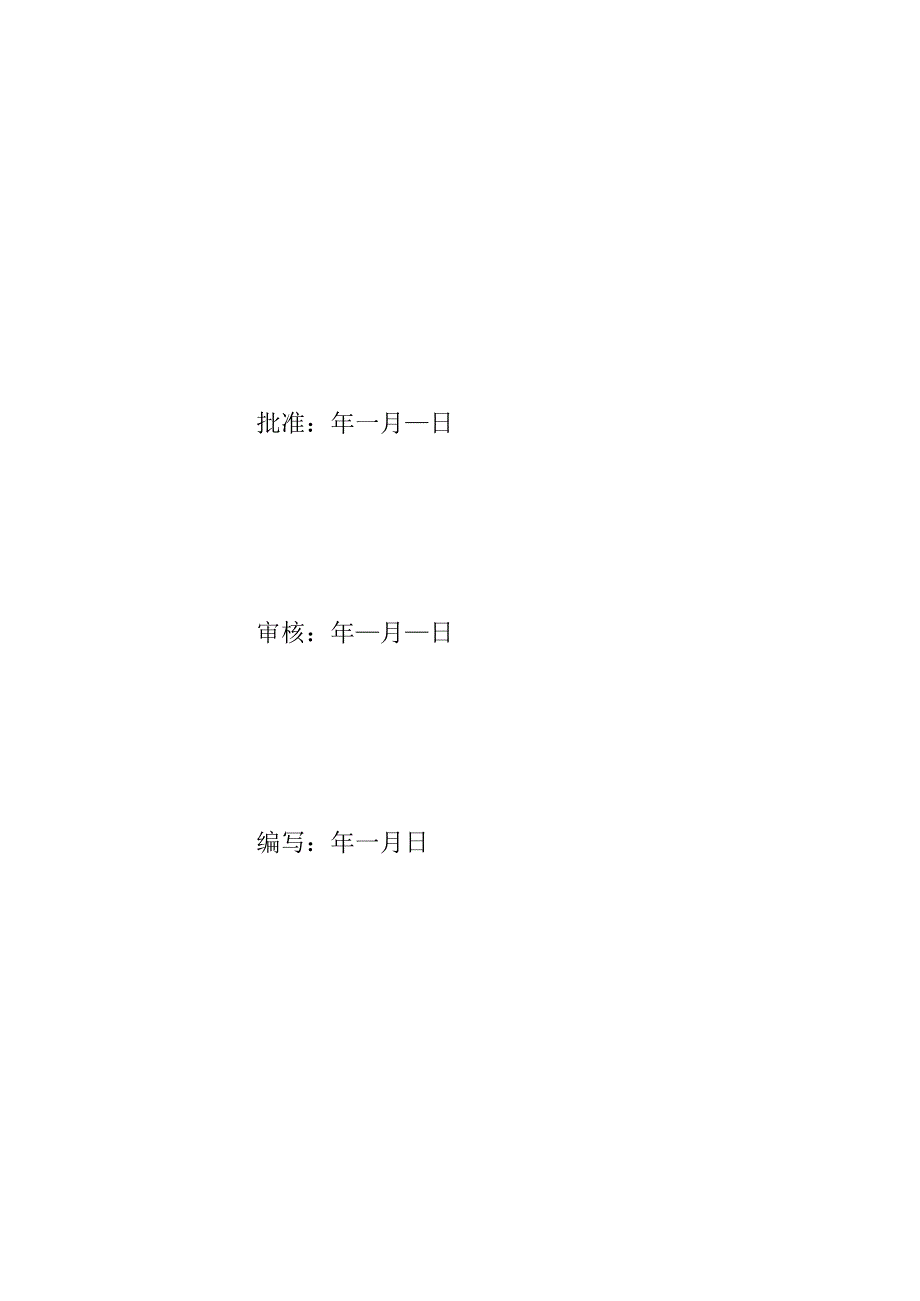

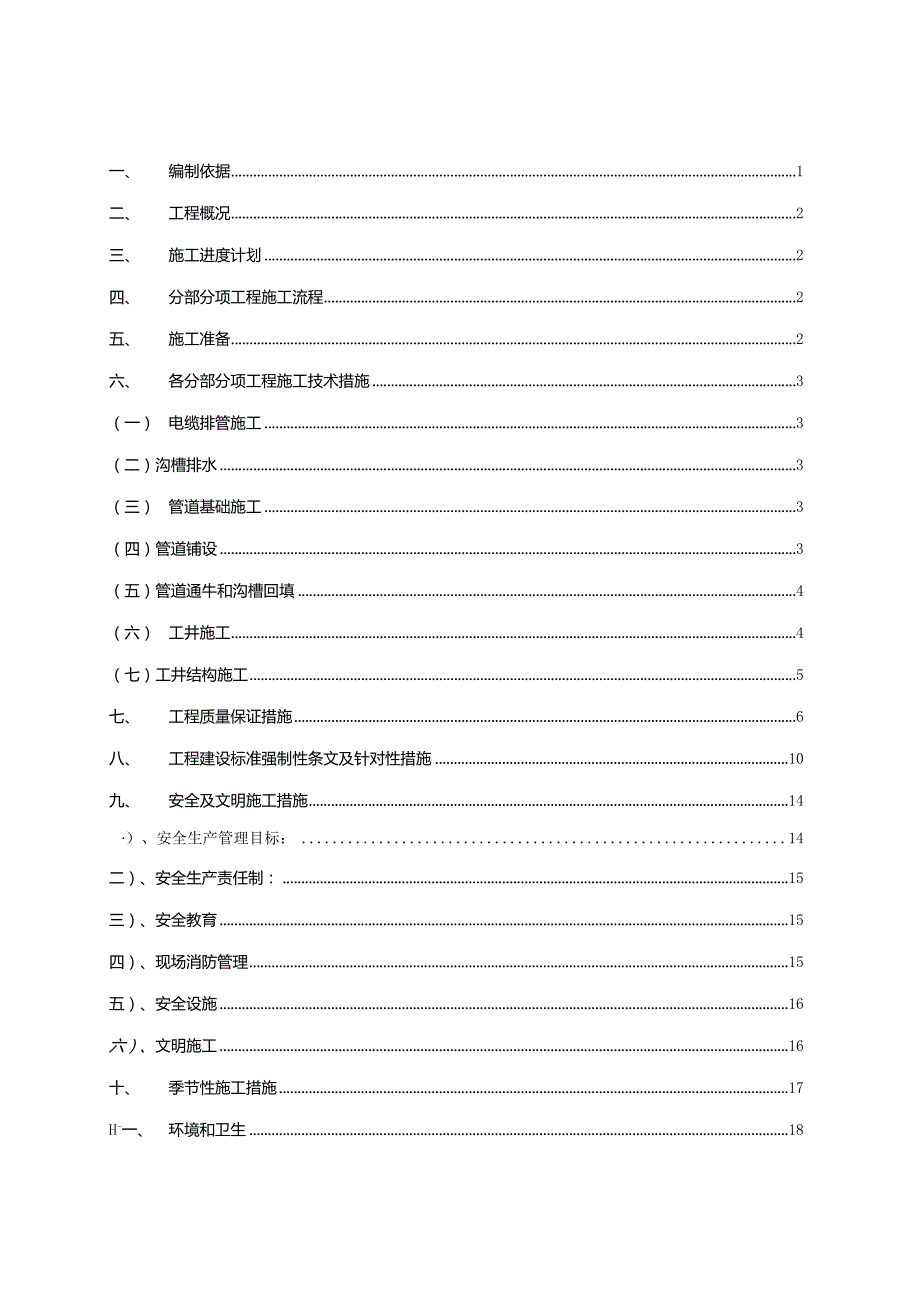

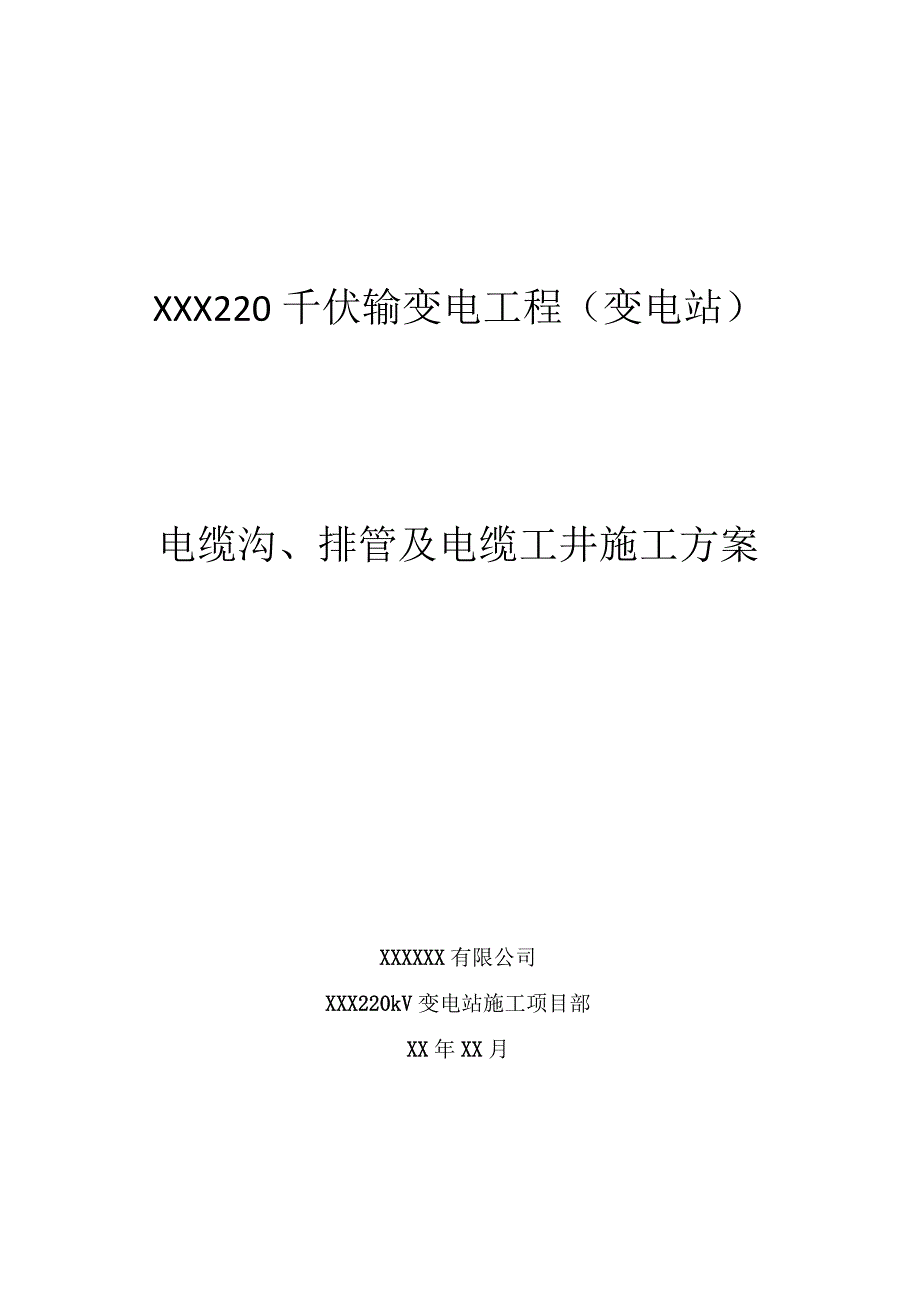

1、XXX220千伏输变电工程（变电站）电缆沟、排管及电缆工井施工方案XXXXXX有限公司XXX220kV变电站施工项目部XX年XX月批准：年一月日审核：年月日编写：年一月日一、 编制依据1二、 工程概况2三、 施工进度计划2四、 分部分项工程施工流程2五、 施工准备2六、 各分部分项工程施工技术措施3（一）电缆排管施工3（二）沟槽排水3（三）管道基础施工3（四）管道铺设3（五）管道通牛和沟槽回填4（六）工井施工4（七）工井结构施工5七、 工程质量保证措施6八、 工程建设标准强制性条文及针对性措施10九、 安全及文明施工措施14）、安全生产管理目标：14二）、安全生产责任制：15三）、安全教育15
2、四）、现场消防管理15五）、安全设施16六）、文明施工16十、季节性施工措施17H-一、环境和卫生18十二、施工现场临时用电措施19十三、安全技术措施20十四、安全生产及文明施工22十五、施工现场应急措施25十六、主要机具、设备一览表26电缆沟、排管及工井施工方案编制依据中华人民共和国合同法1999年颁布中华人民共和国电力法中华人民共和国主席令第60号中华人民共和国环境保护法中华人民共和国主席令第22号中华人民共和国安全生产法中华人民共和国主席令第70号建设工程安全生产管理条例中华人民共和国国务院令第393号生产安全事故报告和调查处理条例中华人民共和国国务院令第493号建设工程质量管理条例中华
3、人民共和国国务院令第279号中华人民共和国工程建设标准强制性条文房屋建筑部分（2013年版）中华人民共和国工程建设标准强制性条文电力工程部分（2011年版）输变电工程建设标准强制性条文实施管理规程（Q/GDW248-2008）建筑工程施工质量评价标准GB/T50375-2006施工现场工程质量保证体系（DG/TJ08-1201-2005）建设项目（工程）竣工档案编制技术规范（DG/TJ0820462008）建设工程文件归档整理规范GB/T503282014建筑施工高处作业安全技术规范JGJ801991施工现场临时用电安全技术规范JGJ462005工程建设标准强制性条文（电力工程部分）2011版
4、危险性较大的分部分项工程安全管理办法建质（2009）87号建筑施工模板安全技术规范JGJ1622008建筑工程施工质量验收统一标准GB503002013建筑地基基础工程施工质量验收规范GB502022002砌体工程施工质量验收规范GB502032011混凝土结构工程施工质量验收规范GB502042002（2011版）地下防水工程施工质量验收规范GB50208-2011地下工程防水技术规范GB501082008建筑地面工程施工质量验收规范GB502092010建筑给水排水及采暖工程施工质量验收规范GB50242-2002IQa给水排水管道工程施工及验收规范GB50268-2008IQa施工图交底
5、会议纪要；国国家电网公司电力安全建设工作规程（变电部分）（Q/GDW655-2011）国家电网公司电力安全工作规程（变电部分）（2009）由输变电工程安全文明施工标准（Q/GDW250-2009）电力电缆排管工程质量检验及评定标准DL/T5161.5-2002；m电力电缆排管工程施工规范电力电缆安装运行技术问答二、工程概况排管总长265米，转角工井1座长度分别为15.OOm一个，钢筋混凝土电缆沟长度51m,室外场地0.000相当于吴淞高程4.500m；电缆沟及工井混凝土强度等级C30,垫层混凝土强度等级为C15,电缆沟盖板：混凝C30排管为3X7X175内径塑料管,排管基底埋深-2.102m。
6、电缆工井埋深-2.800m,电缆沟埋深-2.750m。三、施工进度计划本工程施工总计划安排从2015年07月21日至2015年08月25日按现场实际情况先后施工。四、分部分项工程施工流程5.1 工井施工流程工井放样开挖样洞机械挖土至-2.8M（一级放坡、坡度1:0.75）挖土至标高修整浇素碎预埋铁件立模板浇碎拆模板回填士。5.2 电缆排管施工流程放样开挖样洞机械挖土至-2.75M（一级放坡、坡度1:0.75）挖土至标高修整浇素碎f立模板分层排管分层浇碎拆模板回填土。五、施工准备施工单位可以使用的场地统一由建设单位指定区域。如需使用该区域外的场地，必须事先获得建设单位和有关管理部门的同意，不随意
7、搭建临时设施。施工时利用施工范围内的现有道路及场地，采用铺设碎石等措施设置临时便道，确保车辆、行人出入安全。由于混凝土采用商品混凝土,不需要大量施工用水。现场临时生活用水从附近协调接入。临时用电到相关部门办理手续后接入。按临时用电规范,接入施工场地及搭设的临舍内。施工前必须在施工区域采取人工开挖样沟，以查清是否存在地下管线。如遇地下管线则通知监理、设计，设法使新建构筑物不影响地下管线。六、各分部分项工程施工技术措施（一）电缆排管施工本工程电缆排管单管内径为175mm,排管施工采用现场阶梯式分层浇筑方式。施工顺序如下：放样一沟槽面层破碎与挖除一原有地下管线的保护一挖土至-2.8米（一级放坡、坡度
8、1:0.75）一浇筑素碎f立模一绑扎钢筋一浇筑钢筋砂基础一分层排管与浇筑管道碎一养护f拆模f回填士一通牛f工井内封口。工程开工前，必须完成各项施工准备工作，包括管线调查、查验、材料、方案审批等。参照设计管线图纸，熟悉施工范围内现有的煤气、市话、上水、电缆、信息等公用管线的位置。施工前召开现场管线施工配合会。办理相关管线证照。通过实地测量确定其标高，对于影响施工的管线，及时采取保护或搬迁等措施，避免施工时造成损坏。（二）沟槽排水湿土排水的沟槽在挖土期间沟槽内先开挖排水沟与集水井再挖土，以防雨水和地下水浸泡沟槽。湿土排水的沟槽每隔25m左右设置一个集水井，集水后采用水泵抽出。同时，在沟槽边放置沉淀
9、池。施工排水经沉淀池沉淀后排入就近的排水管道。明沟排水后待沟槽底干燥后方可进行下道工序。（三）管道基础施工严格按设计图与技术规范施工。除垫层碎为C15外，箱体校均为C30。砂采用商品碎。C30商品税下沟槽采用溜槽，防止离析。排管砂垫层操平，用平板振捣器振平振实。排管碎采用插入式振捣器振捣密实。排管基础及衬管箱体砂顶面的砂施工时除模板边角采用插入式振捣外，其余用平板振捣器振平振实。（四）管道铺设排管前逐只检查成品管材，剔除破损管材，清洁管材内壁，去除杂物。分段敷设的管道每次排管结束要临时封闭已排管道端口，避免泥浆杂物进入管道。排管平直，为保证所排管道间距一致，衬管采用设计图上所标示的碎定位垫块，
10、管道间上下层的定位垫块错开放置，垫块与管道接口的距离大于30OnlIn,每根衬管须放置4块垫块。排管线型平直；为避让地下管线以及其他的障碍物时，排管所形成的转角两井间仅允许有一处，且角度不能大于230,(即13OnIm/3m)。管子排好后必须垫实、稳固，排好后不得摇动，并复核管节的高程和中心线。管道接口按规定装配橡胶密封圈，并使承插接口的插入长度严格保持在80mmo每一孔排管在同一断面上绝对避免构成铁磁回路。排管碎浇捣前，清除沟槽积水。管间的碎浇捣要保证密实，分层浇捣的厚度及层间施工工艺，按GB50205混凝土结构工程施工及验收规范进行操作。(五)管道通牛和沟槽回填排管施工结束后，每孔排管逐一
11、使用白棕绳牵引127X60OnlnI159X600mm的铁牛以倒顺两个方向进行通牛验收，并做好记录，同时做好缺陷地点、原因、改正办法及处理结果的记录，以验证管道内壁光滑，没有可损坏电缆铅包和塑封的杂物存在。通牛结束，立即用黄泥、水泥拌合物封堵管口，并将工井中的排管端口做成由150扩展成190的喇叭口。排管结束经验收后及时复,防止管道暴露时间过长造成损失。复土前沟槽排干积水清除杂物，再回填好土,剔除大于Ioomm的石块，敲碎大土块，分30Omm一层，整平、夯实。过路沟槽复土后及时填筑旧料。(六)工井施工施工工序如下：测量放样及复核f开挖样洞机械挖土至开挖标高(一级放坡、坡度i：o.75)浇筑素砂
12、基础一绑扎钢筋f预埋铁件立模一浇筑钢筋碎底板一绑扎钢筋一预埋铁件立模一浇筑钢筋碎井壁、顶板f养护一拆除外模f安装接地棒f回填f拆除内模f工井支架、接地扁铁等装配、油漆。测量放样及复核：本工程的平面控制测量根据施工图纸现场位置定出电力管道的轴线控制桩位。开挖前应按确定的桩位引至沟槽两侧设置开挖边线，并加以校核。水准测量采用“附合水准测量”法进行高程控制。其允许误差FhW12JL(mm)。式中：L水准路线总长(Km)测量仪器的检定：使用的测量仪器、工具均须经过检定并在检定周期内，决不允许使用超出检定周期的测量仪器或测量工具。在使用的过程中，经常检查仪器的常用指标,一旦偏差超过允许范围，及时送修，并
13、重新检定，以保证测量精度。（七）工井结构施工工井基坑开挖施工：沟槽开挖主要采用液压挖掘机，挖出的土方及时清运。挖土时遇有暗浜或特殊地段时，应会同设计和建设单位，根据现场实际情况，采取特殊设计处理。工井垫层采用C15商品碎，本体采用C30商品碎。C30商品税下沟槽采用溜槽，防止离析。工井墙体碎采用插入式振捣器振捣密实，工井底板、顶面的碎施工时除模板边角采用插入式振捣外其余用平板振捣器振平振实。工井碎分两次浇捣，先施工工井底板，再立墙体内外模板，进行墙体和顶板施工。施工缝设在距底板面30Omm以上。施工工井井壁与顶板碎时，将底板施工缝处凿毛并冲洗干净以后，涂纯水泥浆二遍，再用与C30碎相同配比的水
14、泥砂浆（去除石料）铺筑IOmm进行接浆。砂浆铺设不能过厚，以防止形成一个强度较弱的接缝，引起接缝处渗漏、甚至开裂。钢筋绑扎前，严格按照施工图先做钢筋排列间距的各种样尺，作为钢筋排列的依据。在立好的模板或素砂垫层面上，用墨线定出中心线，然后按图用样尺从中间向两边排列。钢筋的相交点上用铁丝扎结，绑扎用的铁丝头不得伸向保护层。钢筋的底部和侧部均应安置水泥砂浆垫块，以保证保护层的厚度。为保证绑扎好的钢筋有足够的刚度和稳定性，施工中将增加撑铁，并避免践踏和堆置重物。底板配筋在拉环附近的要向四周拉开，不可截断，遇集水井应弯入集水井井壁锚固。工井的外模用48钢管或50*100mm的方木设5道横撑，间距为50
15、0mm,并与基坑的坑壁支撑对撑撑紧。内模设5道顶撑，间距500550mm,顶撑下用50X10Onlm的方木作琵琶撑支承。侧壁设横撑4道，间距500mm。横撑与支承方木间设水平对撑并设剪刀撑固定。顶撑、横撑、搁栅、水平撑与剪刀撑均采用50*100的方木。工井碎浇筑前，对内外模板间距及其支架（或支撑）、钢筋的规格、数量间距和保护层、预埋铁件、预留孔（包括端墙上的预留圆孔）的位置、间距、规格、数量进行全面检查，符合设计要求后，方可进行碎浇筑工作。碎浇筑前，除对隐蔽工程进行检查、验收外，还必须做好材料的检验和试验、机具配备、劳动组织、施工交底等各项施工准备工作，确保碎强度符合设计要求。从高处倾落碎时，卸落高度不应超过2米。凡卸落高度大于2米的，应采用滑槽或卸料斗，以防止碎离析。浇筑碎应连续进行，间歇时间尽量缩短，不得超过2小时。灌筑墙板碎时，两侧应对称均匀分层进行，每层高差不大于30OnI
