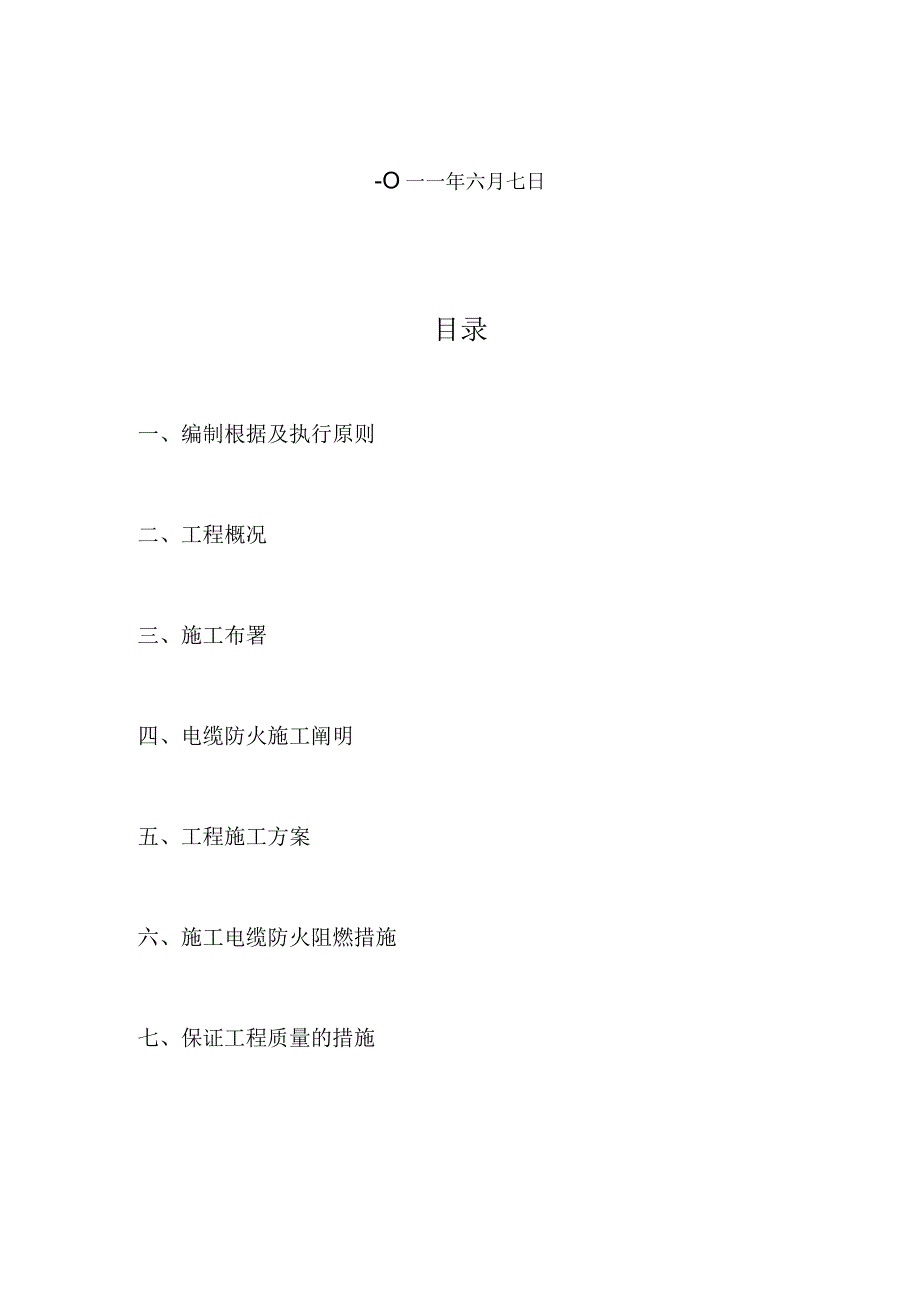

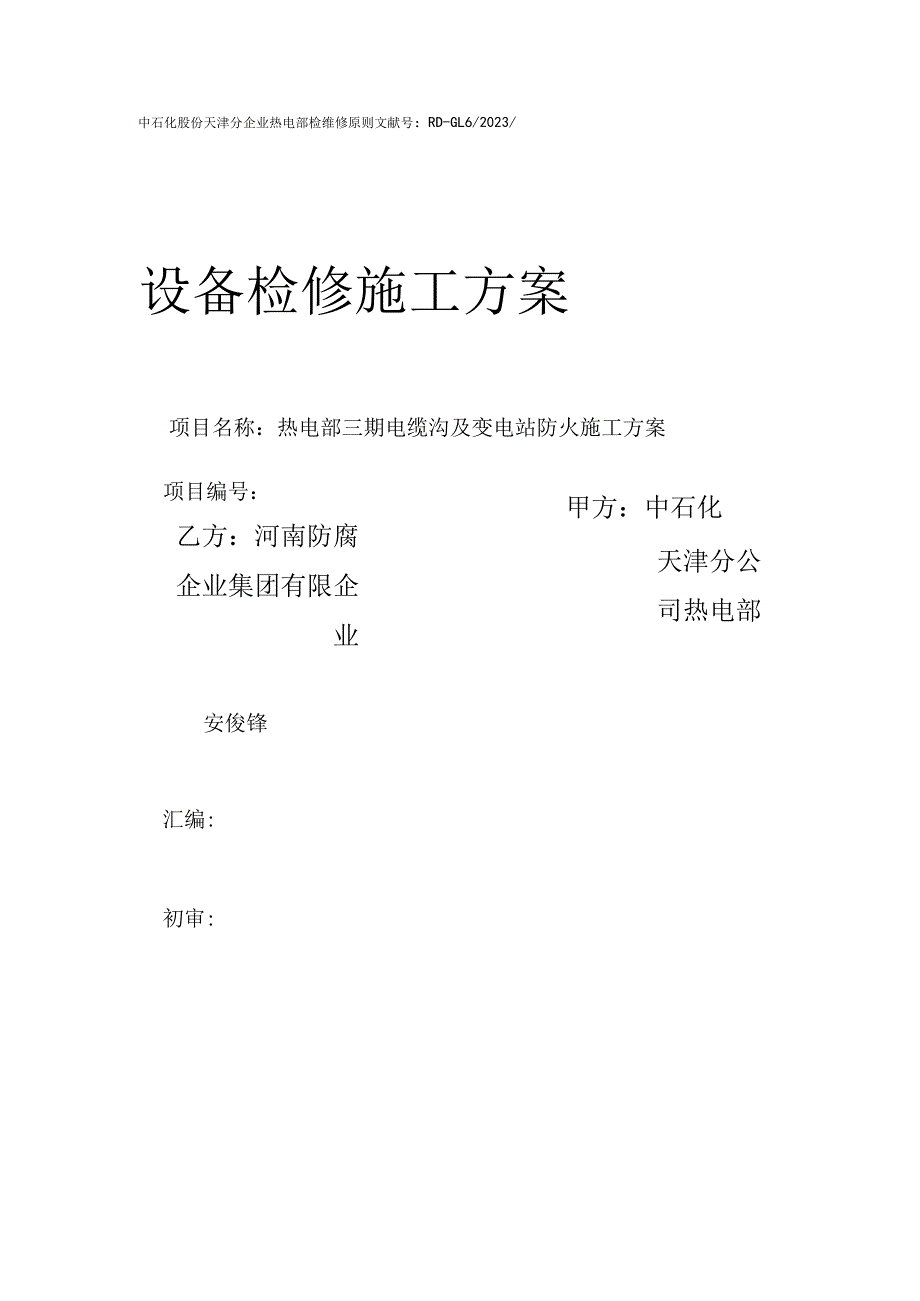

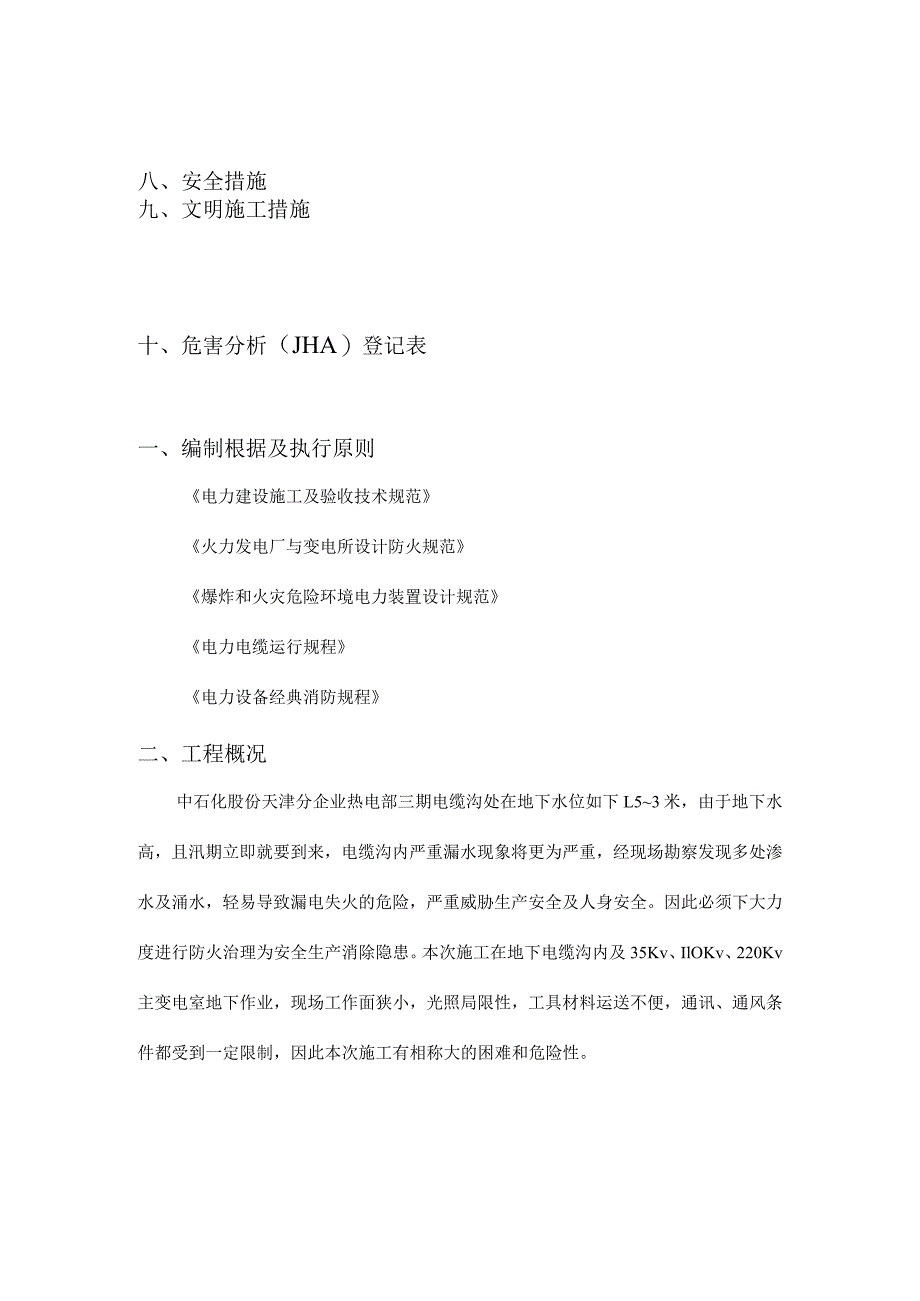

1、中石化股份天津分企业热电部检维修原则文献号：RD-GL6/2023/设备检修施工方案项目名称：热电部三期电缆沟及变电站防火施工方案项目编号：乙方：河南防腐企业集团有限企业安俊锋甲方：中石化天津分公司热电部汇编:初审:-O一一年六月七日目录一、编制根据及执行原则二、工程概况三、施工布署四、电缆防火施工阐明五、工程施工方案六、施工电缆防火阻燃措施七、保证工程质量的措施八、安全措施九、文明施工措施十、危害分析（JHA）登记表一、编制根据及执行原则电力建设施工及验收技术规范火力发电厂与变电所设计防火规范爆炸和火灾危险环境电力装置设计规范电力电缆运行规程电力设备经典消防规程二、工程概况中石化股份天津分企
2、业热电部三期电缆沟处在地下水位如下L53米，由于地下水高，且汛期立即就要到来，电缆沟内严重漏水现象将更为严重，经现场勘察发现多处渗水及涌水，轻易导致漏电失火的危险，严重威胁生产安全及人身安全。因此必须下大力度进行防火治理为安全生产消除隐患。本次施工在地下电缆沟内及35Kv、IlOKv、220Kv主变电室地下作业，现场工作面狭小，光照局限性，工具材料运送不便，通讯、通风条件都受到一定限制，因此本次施工有相称大的困难和危险性。三、施工布署1、总体目的一质量目的：创优良工程公共关系准备主管部门有关协议协议动工汇报施工许可证工期目的:满施安全目的：完善防护设施备洋除幽1度热津踊觑告知卜期动工,施工设备
3、现场安顿及调试r三:沏械工-一，高口坠落,触电伤害事故；杜绝火灾；杜绝交事事T2、施工准备1.2.1生产准备框架图技术准备、各粼务检事网灌为零。职工培训编制施工方案参与甲方的设计交底施工技术、质量、安全交底2.2生产准备材料仓库：甲方提供，我方根据仓库状况，将不一样种类的材料分类寄存，要符合国家有关消防法规，设置隔离带和通行道，使用防爆型电气装置，到达防火、防雨、防晒。作业场地及作业操作面：在厂房内设临时仓库，并同步要考虑人员和材料运送畅通，临时用电要设置漏电保护开关，并做接地装置，操作面如搭设脚手架时，要便于通行和运料安全，也应保证操作者安全。2.2.3作业现场要设置足够干粉或泡沫灭火器，要
4、一直保持消防道路畅通。2.3技术准备做好施工技术交底。结合本工程特点，施工人员技术素质，组织施工人员技术培训工作，尤其是高空作业安全培训。要理论与实践结合，进行考核发证使参与培训人员持证上岗。施工所用材料进行抽样检查，杜绝不合格材料使用。组织调整设计技术规定工程特点，同步进行多种施工技术资料的J准备，和甲方明确质量控制程序等规定。编写施工作业指导书。备齐本工程所需多种施工记录，质检记录，隐蔽工程记录，中间交接记录，气象记录等施工表格。2.4施工人员组织对该防火项目的施工，我企业将委派管理水平较高、施工经验丰富、技术力量雄厚0项目部负责施工，严格按照项目法和IS09001原则进行科学管理。该项目
5、部先后施工过多项电厂电缆防火工程0施工，并在工程质量、安全、文明施工等方面均获得了明显0成绩。组织机构图组织机构框图劳动力计划安排详细0劳动力配置根据施工进度和甲方对工期B规定合理按排和调配。按我企业0装备能力，根据工程量、特殊工序施工难度、潜在问题、工程成本控制0需要施工器具和人员可以随时增减，我们有能力按照业主的规定按期竣工。2.5本工程拟投入机具设备及检测仪器序号机械或设备名称数量1漆膜测厚仪器12台秤13壁纸刀34剪刀35橡胶手套206护目镜157轴流风机68角向磨光机59切割机510涂料搅拌器211电焊机12.6材料采购及供应计划2.6.1接到中标告知后，我企业立即派出材料管理人员到
6、材料供应厂家采购本工程施工所用到的所有主材及辅材等。并对每批材料、每个品种进行必要的全面验收，尽快发货于施工现场，接受业主质检人员及监理的检查验收，并做好材料的验收记录。没有施工厂家出具检查和化验汇报的材料不容许进入施工区域。2.6.2.测算工程材料用量，材料应分批采购，第一批计划采购本工程用量的20%,并于动工前提前3天进场，接受本工程建设单位和监理单位的验收、核算。2.6.3.第二批采购工程用量B30%,并在第一批材料使用70%时提前发货进场，接受甲方和监理单位验收，依次类推，直至采购所需材料的所有用量。2. 6.4.准备足够的施工所用主材和其他辅助材料，不得因材料供应局限性或不及时而延误
7、工期。3. 6.5.材料采购控制网络图从企业合格供方名目中选择材签订供货协议书材料管理员采四、电缆防火施工阐明1、电缆防火措施重要原则：在施工中，应遵守电缆防火设计和施工验收原则DLGJl54-2023,电力工程电缆设计规范GB50217-94,并遵守国家、地方和消防行业现行的有关规范和原则。2、电缆隧道：在电缆隧道中采用阻火墙和阻火隔层相结合的防火措施。阻火墙用于隧道分支及建筑物出口处；阻火墙两侧B电缆涂刷防火涂料，阻火墙采用防火堵料、耐火隔板等便于增添或更换电缆时不致损伤其他电缆的方式。阻火隔板用于动力电缆和控制电缆之间。3、长距离缆道每隔10米应做阻燃段或阻火墙。垂直缆道或竖井应每隔7米
8、做阻火隔层。4、电缆防火封堵采用防火堵料。五、施工方案1、电缆隧道防火门（图示：L防火板2.不燃纤维3.有机堵料4.防火涂料）在安装防火板的隧道壁上垂直固定两行角钢；在角钢处安装防火板，各接触部位用有机堵料密封；两块板之间填不燃纤维；中间安装防火门。2、电缆孔洞防火堵料防火封堵俯视图A-A根据柜体孔洞B尺寸和电缆0位置及检修以便B原则切割防火板，边缘与柜下电缆沟间距IOmm；将防火板固定在沟内的角钢上；在防火板边缘、防火板与沟壁涂抹有机堵料；在电缆间和所有的缝隙处填防火包；然后安装另一块防火板，反复以上环节。3、穿隔墙、楼板等孔洞防火封堵电缆贯穿隔墙、楼板的J孔洞处，电缆引至电气柜、盘或控制屏
9、、合H开孔部位，也均应进行封堵。这种封堵明显日勺特点是开孔为垂直方向，封堵材料不能直接堆放，必须下装隔板、外接框架，才能进行封堵材料封装。根据现场勘查有如下两种状况。4. 1小孔洞封堵（图示：L膨胀型有机堵料2.柔性有机堵料3.防火涂料）对于孔洞面积低于52的小孔洞封墙，一般采用无机堵料与有机堵料配合使用。如电缆引至电气柜、盘或控制屏、台0开孔部位。该种封堵首先应在孔洞下用射钉加接金属框架，以便于安放隔板，并用有机堵料对钾接点进行封闭，防止火焰烧化钾接点。再用有机堵料包裹孔洞内电缆，厚度IOCm,以利于电缆的松动及更换。然后在空隙处直接灌注无机堵料，使之与隔层平面或楼板平齐。在火灾中，有机堵料
10、迅速膨胀发泡，制止热量传向另一面，无机堵料层则重要通过隔热来制止热量传递。3.2大孔洞0封堵孔洞面积不小于Im?时，可采用防火包与有机堵料组合封堵或用无机堵料与有机堵料组合封堵。（图示：L防火包2.有机堵料3.防火涂料）首先制作框架，框架由铁条或钢筋制成预制作，并在封堵现场拼合而成,其固定端也用射钉枪钾接，在钾接点用有机堵料进行封闭，防止火焰烧化钾接点。框架内堆放耐火包B高度视耐火极限而定。在电缆与耐火包之间，应间隔IoCiTl以上0有机防火堵料层，以便于电缆0松动及检修。本次施工必须和电缆防火涂料、桥架等进行配合使用，才能使防火效果到达最佳。施工方案遵照如下原则：安装简便，更换电缆轻易，安装
11、后检修以便，发生火灾后能迅速堵住开口（电缆进出口），能有效防止火灾传播要延以及消防用水和有毒烟气的渗透。4、电缆防火涂料施工工艺4.1 除尘及油污一一涂刷或喷涂防火涂料（厚度21mm）一养护一一交工验收。4.2 施工人员进行电缆涂刷前必须清除电缆上的灰尘及锈污，在清除时注意电缆接头和老化B电缆，清除时有防及质检人员监护时，方可进行施工。4.3 电缆防火涂料涂刷后来要对电缆进行理顺，不得随意摆放，应逐根逐段都刷到位。4.4 电缆防火涂料的涂刷一般为3遍，每遍间隔不不不小于8小时，一遍的涂层厚度为干后03-0.5mm为宜，0.3-0.5mm厚可耐火Ih-2鼠六、施工电缆防火阻燃措施1电缆防火阻燃措
12、施1.1电厂内所有电缆贯穿的孔洞必须进行防火封堵。1.2在电缆隧道或斜井的进出口处；交叉、分支处；长距离每隔60m-100m处,应进行防火分隔处理。隧道或斜井的防火分隔宜采用阻火墙的措施。阻火墙应符合下列规定：D隧道通向中央控制室、主机室、配电装置室等电缆夹层的入口处，隧道进出口处应设带防火门的阻火墙，其他部位阻火墙可不设防火门。2）电缆隧道0阻火墙宜用防火封堵材料、防火隔板、防火涂料等防火材料组合构筑。不设防火门的阻火墙应有防止火焰窜燃日勺措施。3）防止火焰窜燃的措施：可在阻火墙两侧不少于Im区段所有电缆涂刷防火涂料或缠绕阻燃包带或安装防火隔板。1.3 在电缆沟0进出口处；交叉、分支处；长距
13、离每隔约20Om处，应进行防火分隔处理。电缆沟防火分隔宜采用阻火墙B措施。电缆沟阻火墙应符合下列规定：1）电缆沟阻火墙宜用防火封堵材料组合构筑。2）室外电缆沟或室内潮湿、有积水电缆沟的阻火墙应选用品有防水功能的防火材料构筑。3）靠近带油设备0电缆沟盖板缝隙应密封处理。1.4 电缆穿楼板孔洞应采用防火封堵材料、防火隔板等防火材料组合封堵，封堵厚度宜与楼板厚度齐平。1.5 电缆穿墙孔洞应采用防火封堵材料组合封堵，封堵厚度宜与墙体相似。1.6 电缆进入盘、柜、屏、台的孔洞应采用防火封堵材料、防火隔板和防火涂料等防火材料组合封堵，洞口一侧电缆宜涂刷防火涂料或缠绕阻燃包带，长度不不不小于1m.量较多时，
14、应采用有效防火分隔或敷设在防火槽盒内保护。1.7 阻火墙、防火封堵层的耐火极限按GA161防火封堵材料日勺性能规定和试验措施的规定进行测试。七、保证工程质量的措施1.1 工程所有符合设计规范规定，到达优良工程原则。7 .1.1单位工程质量合格率100%o8 .1.2单位工程优良率96%以上。7.2 质量管理体系项目经理是工程质量第一负责人，质检组及专业技术人员专职施工过程中的监督与检查，严格按照IS09001-2023原则及企业管理手册原则进行施工管理。7.3 质量管理7.3.1工程动工前编制工程质量控制点和检查细则。7.3.2所有施工人员所有持证上岗。7.3.3认真及时做好“三检一评”工作，“三检”即自检、互检、专业检；“一评”即质量等级的评估。工程质量评估由班组上报项目部，做到与施工进度同步。工程在交工前由甲、乙和质检单位联合评审。7.3.4加强质量检查，严格执行质量奖罚制度。7.3.4.1建立巡检制，质量检查员组织一日一巡检，结合项目部联合总评，及时总结处理。7.3.4.2狠抓质量通病，做到各工序的J完整彻底。7.3.4.3实行质量否决权，把施工质量指标贯彻到位，实行一次合格率记分奖励措施，做到质量抓贯彻，经济政策兑现，层层签订责任。7.3.4.4质量检查要做到“三定
