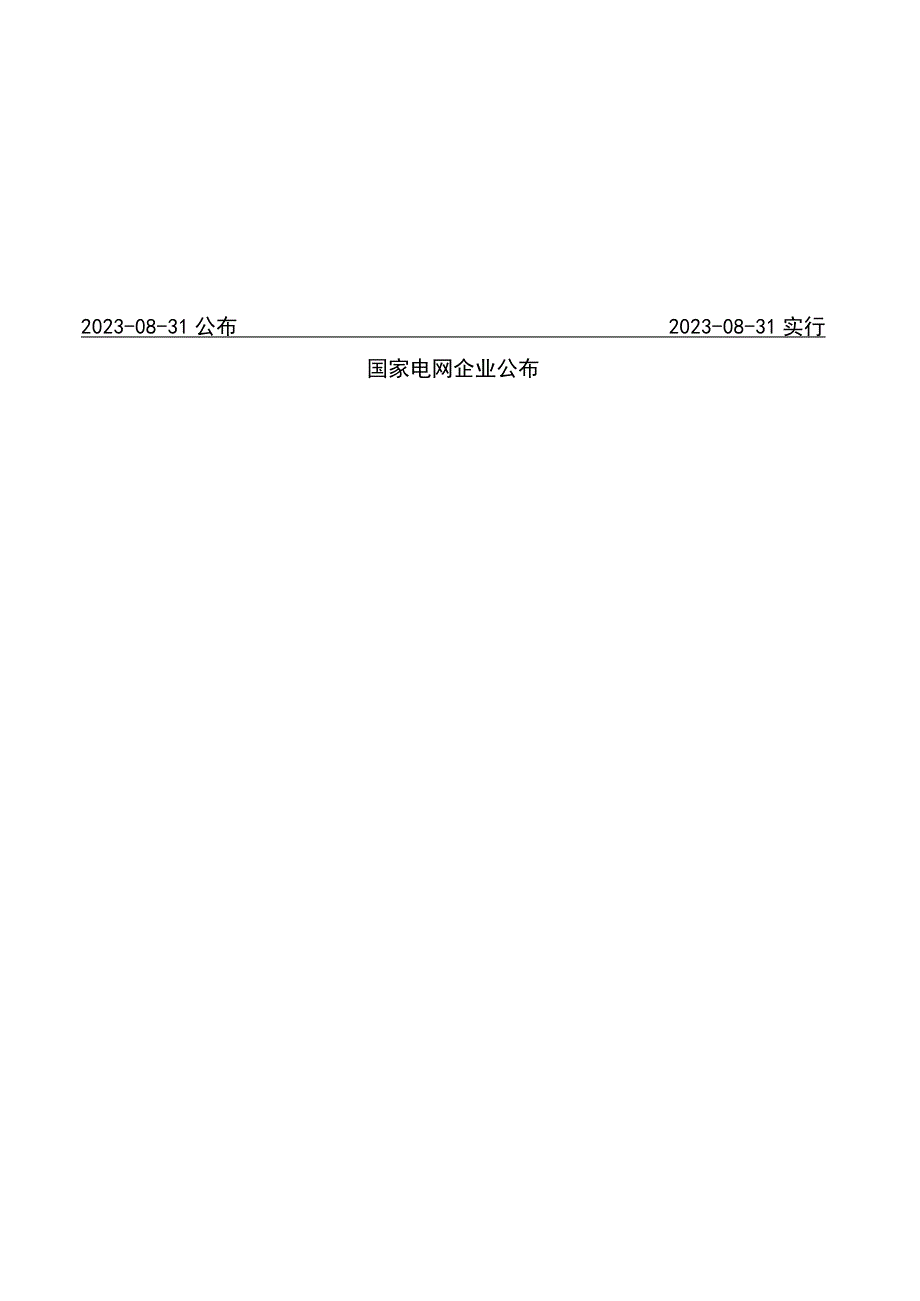

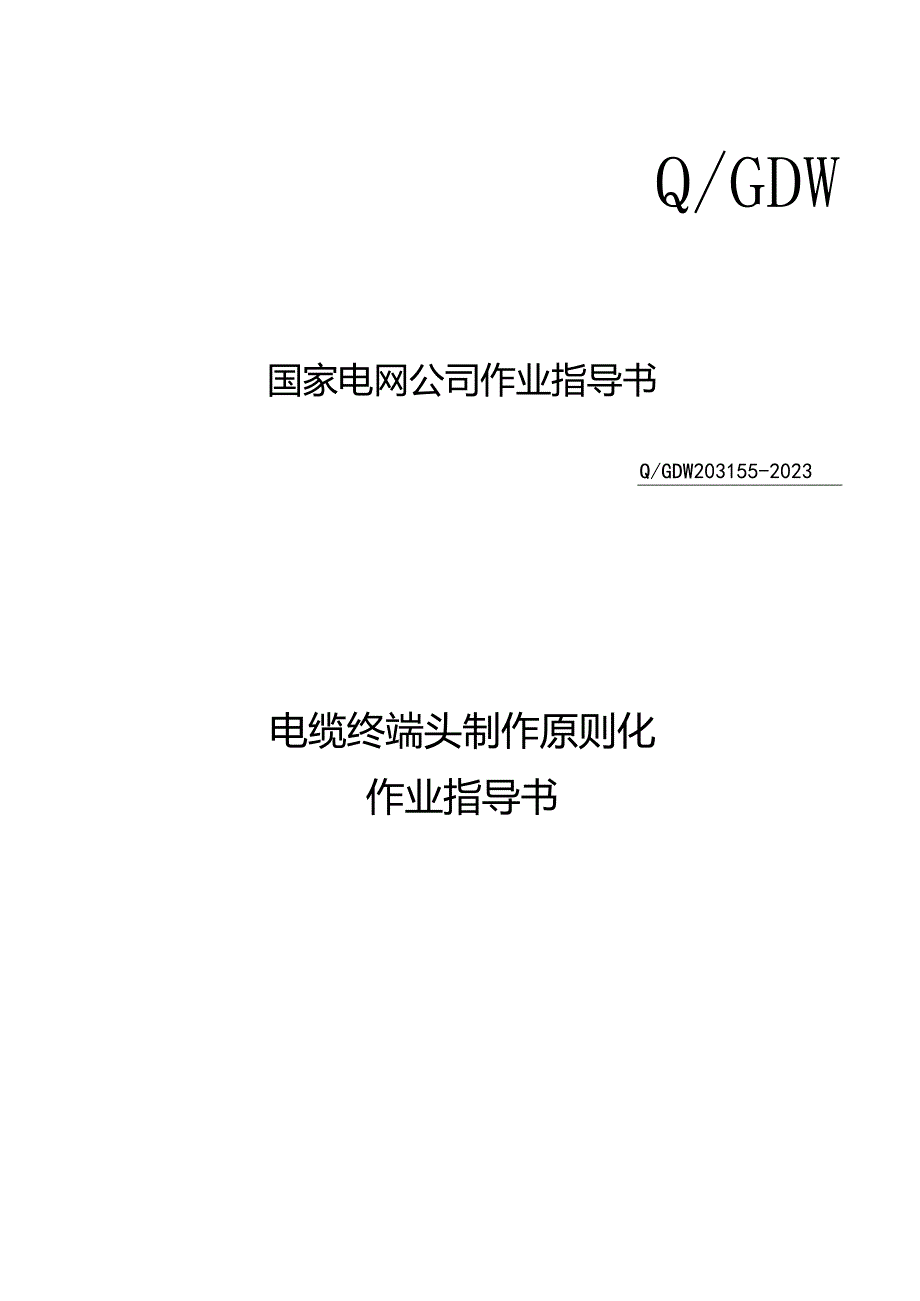

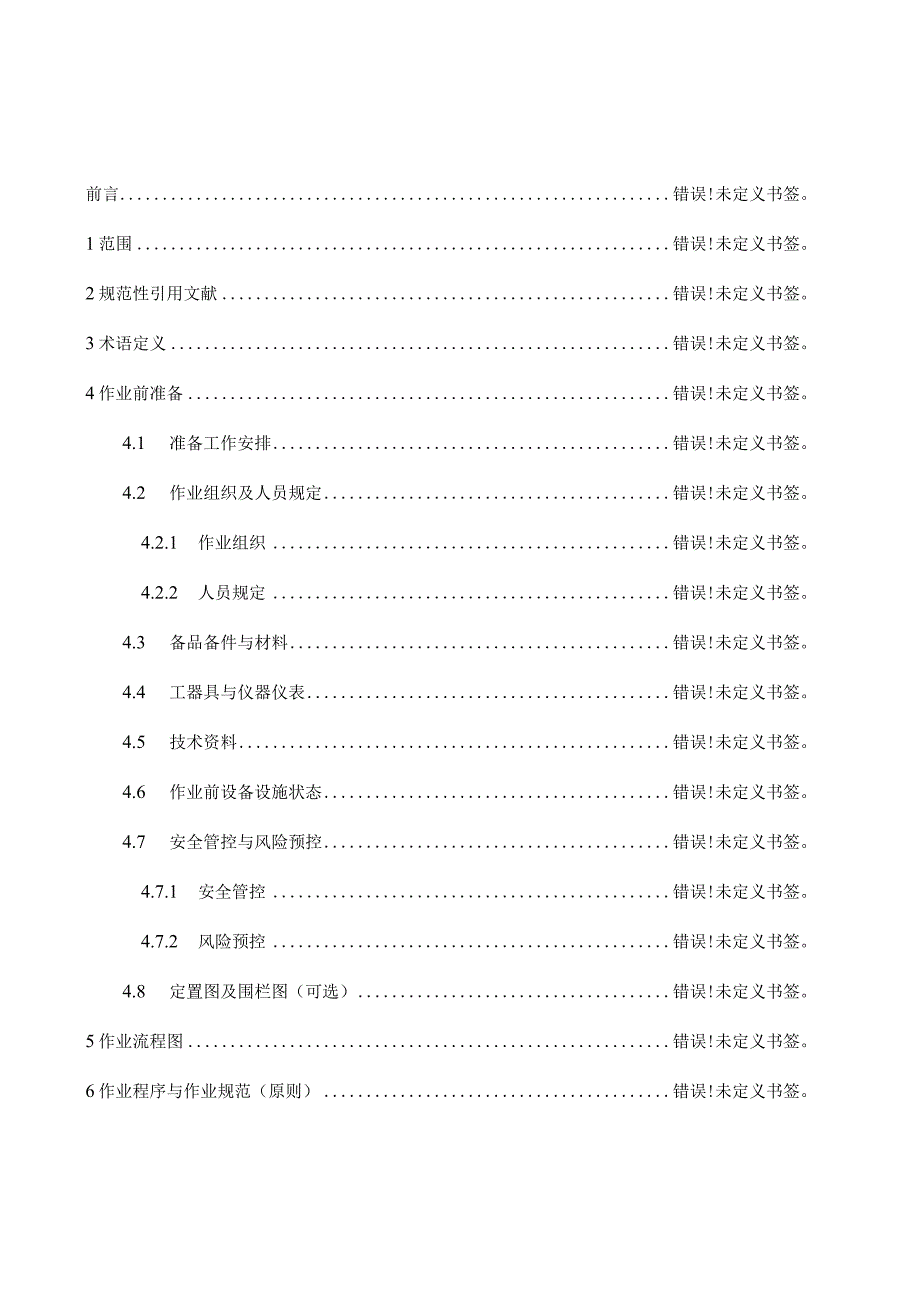

1、Q/GDW国家电网公司作业指导书Q/GDW203155-2023电缆终端头制作原则化作业指导书2023-08-31公布2023-08-31实行国家电网企业公布前言错误!未定义书签。1范围错误!未定义书签。2规范性引用文献错误!未定义书签。3术语定义错误!未定义书签。4作业前准备错误!未定义书签。4.1 准备工作安排错误!未定义书签。4.2 作业组织及人员规定错误!未定义书签。4.2.1 作业组织错误!未定义书签。4.2.2 人员规定错误!未定义书签。4.3 备品备件与材料错误!未定义书签。4.4 工器具与仪器仪表错误!未定义书签。4.5 技术资料错误!未定义书签。4.6 作业前设备设施状态错误
2、!未定义书签。4.7 安全管控与风险预控错误!未定义书签。4.7.1 安全管控错误!未定义书签。4.7.2 风险预控错误!未定义书签。4.8 定置图及围栏图（可选）错误!未定义书签。5作业流程图错误!未定义书签。6作业程序与作业规范（原则）错误!未定义书签。7汇报与记录错误!未定义书签。8绩效指标错误!未定义书签。8.1 作业环节指标错误!未定义书签。8.2 作业成果指标9作业指导卡附录A附录B错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签附录C为规范电缆终端头制作原则作业，制定本作业指导书。本作业指导书由国家电网企业提出并解释。本作业指导书由国家电网企业基建
3、部归口。本作业指导书起草单位：国家电网企业基建部。本作业指导书重要起草人：朱辰、陈东。本作业指导书审核人：陈晖。本作业指导书同意人：易建山。本作业指导书2023年8月31日初次公布。本作业指导书在执行过程中H勺意见或提议反馈至国家电网企业基建部。电缆终端头制作原则化作业1范围本作业指导书规定了电缆终端头制作原则作业的作业前准备、原则作业程序、作业程序的质量规定及风险预控、汇报与记录、绩效指标、作业指导卡的规定。本作业指导书合用于电缆终端头制作原则作业。2规范性引用文献下列文献对于本文献的I应用是必不可少的。仅注日期的版本合用于本文献。DLGJ154-2023电缆防火措施设计和施工验收原则GB5
4、0168-2023电气装置安装工程电缆线路施工及验收规范Q/GDW1799.1-2023电力安全工作规程（变电部分）Q/GDW1799.2-2023国家电网企业电力安全工作规程线路部分3术语定义下列术语和定义合用于本文献。3. 1终端头电缆终端是安装在电缆线路末端，具有一定绝缘和密封性能，用以将电缆与其他电气设备相连接的电缆附件。4作业前准备4. 1准备工作安排应根据工作安排合理开展作业准备工作，准备工作内容、规定见表1。表1准备工作安排序号内容规定备注1作业指导书上报审核动工前报监理企业、建设单位并审核通过2组织作业人员学习作业指导书、附件安装工艺并实行安全技术交底制度，使全体作业人员熟悉作
5、业内容、作业原则、安全风险。不缺项、漏项3安装施工所需设备及必要的防护装置符合规定4作业人员应通过应急培训熟悉本工程现场应急处置方案5根据现场工作时间和工作内容填写安全作业票。作业票填写对的4. 2作业组织及人员规定5. 2.1作业组织作业组织应明确人员类别、人员职责和作业人数，见表2。表2作业组织序号人员类别职责作业人数1现场负责人处理施工过程中出现的突发问题，保证施工质量及安全，施工开始前向参与工作的有关人员进行交底。2技术负责人施工前编制作业指导书及有关的专题方案，处理施工过程中的技术问题，在开始施工前配合现场负责人进行安全技术交底。3质量负责人对本工序的施工质量负责，施工前对质量通病制
6、定防止措施，施工过程中检查各部位质量能否满足验收规定。4安全负责人对本工序的安全负责，施工前对也许出现的危险源点进行分析预判并制定对应I内防止措施，对现场安全作业状况进行监督5材料负责人对本工程的物资供应负责，保证施工材料及时精确的进入施工现场，保证不因物资供应问题影响施工进度6动火作业负责人对动火作业全程负责，合理安排动火操作人、监护人，保证动火作业I内安全性。7资料员对施工资料进行搜集整顿，负货档案移交8信息员负责信息上传及维护基建信息管理系统9一般工搬运电缆等体力工作10电工安装、拆除照明设备11电缆工电缆接头安装12电缆工（厂家）按照附件厂家J安装工艺原则和工期规定进行电缆接头安装13
7、电焊工电缆支架、接地系统焊接14吊车指挥绝缘套管、绝缘子、试验套管等的安装15司吊绝缘套管、绝缘广、试验套管等的安装16司索绝缘套管、绝缘子、试验套管等的安装4.2.2人员规定人员规定应明确作业人员的精神状态，作业人员的资格包括作业技能、安全资质和特殊工种资质等规定，见表3。表3人员规定序号内容备注1现场工作人员U勺身体状况、精神状态良好，个人工作服及安全用品齐全。2作业辅助人员（外来）必须经负贲施教的人员，对其进行安全措施、作业范围、安全注意事项等方面施教并经考核合格后方可参与工作。3特殊工种（起重机驾驶员、电焊工）必须持有效证件上岗。4所有作业人员必须具有必要的电气知识，掌握本专业作业技能
8、及国家电网企业电力安全工作规程的有关知识，并经考试合格。5各专业负责人需具有有关部门颁发U勺从业资格证4.3备品备件与材料应明确作业用备品备件与材料的名称、型号及规格、单位和数量等，见表4。表4备品备件与材料序号名称型号及规格单位数量备注1XXkv终端头附件由工程性质决定套12避雷器、计数器由工程性质决定套24.4工器具与仪器仪表工器具与仪器仪表应包括施工机具、专用工具、常用工器具、防护器具、仪器仪表、电源设施及消防器材等，见表5。表5工器具与仪器仪表序号名称型号及规格单位数量备注1电锯台12电缆剥削器把13电动液压接钳ACl10/220V,压力700kgcm2,六角模及园模台14小型发电机2
9、20V/380V台15打磨机台26吸尘器台17兆欧表5000V台18电吹风IkW把29线轴380v(2.75mm2)轴210电缆加热器套111电缆调直器套112液化气喷枪套113常用工具套14.5技术资料技术资料应包括现场使用的图纸、出厂阐明书、检修（试验）记录、客户基本信息、设备信息等,见表6,技术资料见附录A。表6技术资料序号名称备注1国家电网企业输变电工程工艺原则库附件安装工程2本工程电气施工图3产品阐明书、图纸、安装工艺阐明4.6作业前设备设施状态作业前应理解设备设施状态，包括设备状态、存在的问题及检查汇报等，见表7。表7作业前设备设施状态序号作业前设备设施状态1电缆展放施工完毕2电缆
10、护套测试完毕3具有终端头作业空间及附属设施4.7安全管控与风险预控4.7.1安全管控安全措施应明确作业活动中安全控制措施及有关规定，见第6章4.7.2风险预控对原则作业程序各环节应进行风险分析，制定防止控制措施，见第6章。4.8定置图及围栏图（可选）5作业流程图应根据作业活动的次序、工艺以及作业环境，将作业的全过程优化为最佳的作业次序，形成原则作业程序，见图1。而卦对款刍曲网卡耨豆前由I-Iig曰&yyylisMiEt孝昌回I-I图1电缆终端头制作原则化作业6作业程序与作业规范（原则）应按照原则作业程序，明确作业程序、负责人、质量规定及风险预控，见表7。表7作业程序的质量规定及风险预控序号作业
11、程序负责人质量规定风险描述预控措施Ol电缆附件检查材料负责人检查各部件数量符合材料表所列数量，外观无缺陷。电缆附件受潮或损伤中间接头附件及工具、材料的堆放应搭专用工棚，棚内物件、工具应堆放整洁，做好防潮措施。02电缆本体检查电缆工施工前，保证电缆两端可靠接地，并时电缆进行校潮。规定无受潮，无破损。03电缆相位查对技术负责人施工前，对电缆进行相位查对.04搭设工棚电缆工搭建终端脚手架，接头区域搭棚控制现场温度、相对湿度，保持清洁度。高处坠落，高处坠物砸伤搭设工棚人员必须配置安全防护用品，佩带安全带进行登高作业，工棚搭设工作期间，其他工作人员不得通过或在工棚下方停留05定位切割电缆工从铁塔平台、终
12、端支架上将电缆垂直竖立，固定到安装支架上，并确定最终切断位置。06外护套处理电缆工做好外护套端口，其他去掉。工器具使用措施不妥用刀或其他切割工具时，对的控制切割方向，刀Il严禁对着人体。07金属护套处理电缆工从外护套断口上量取波纹金属断口，量取长度应符合厂家工艺规定在没锯断之前在合适位置用汽油清洗洁净并用钢丝刷打磨波纹金属护层表面，用底焊料将波纹金属护套涂抹层再搪序号作业程序负责人质量规定风险描述预控措施铅一层08刮断口电缆工利掉外护套石墨层石墨层清理不彻底09断II处理电缆工确定金属护套剥切点，打磨金属护套口清除毛刺以防损伤绝缘。10金属护套电缆工保留20mm膨胀带塞入波纹金属护套内，其他去掉11包裹加热设备电缆工在电缆上缠绕阻燃带包锡箔纸，包上电热毯。12连接控温设备电缆工连接温控设备。13加热固定电缆工通电加热升温至80C,保持加温8h,角铁固定温度过高，角铁固定方式不对的，损伤电缆本体温度不超过90度，角铁严禁用铁丝绑扎14冷却电缆工自然冷却后，检查电缆的校直状况。15余缆切
